Утилита Измеритель

Утилита Измеритель

Инструмент позволяет производить анализ модели поверхности.

Утилита вызывается из пункта меню “Утилиты - Включение измерителя” или через кнопку быстрого вызова на панели инструментов.

Процесс проведения измерений представляет собой ввод пользователем произвольной кривой, по различным элементам которой проводятся соответствующие измерения. Результаты измерений отображаются в диалоговом окне инструмента. Результаты измерений могут представлять собой таблицу некоторых интегральных значений и вертикальное сечение по произвольной ломаной вводимой пользователем.

Ввод полилинии осуществляется щелчком левой кнопки мыши, при этом всегда доступны функции . В первом случае удаляется последняя созданная точка полилинии, во втором – полилиния удаляется полностью.

Окно инструмента содержит 4 закладки: «Таблица», «Сечение», «Настройки», «Легенда».

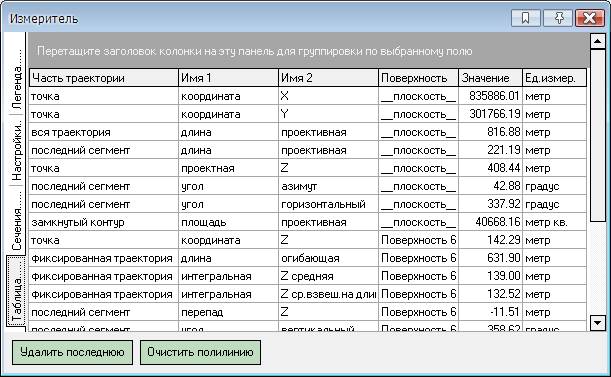

Закладка Таблица

Таблица содержит результаты определения интегральных показателей по ломаной. Изначально интегральные показатели представлены пользователем в плоском виде.

Каждый показатель имеет следующие описания, представленные колонками в таблице: ●  Часть траектории. Часть ломаной, по которой определяется показатель. ●  Имя 1. Название показателя. ●  Имя 2. Поясняющее имя показателя. ●  Поверхность. Имя поверхности, по которой этот показатель определен (если показатель определяется в двухмерном пространстве – имя поверхности «_плоскость_») ●  Значение. Численное значение показателя. ●  Ед. измер. Единицы измерения показателя.

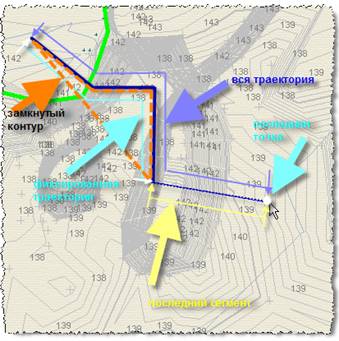

Рис.1 Схема, поясняющая работу утилиты Измеритель.

Подробнее о работе с таблицами здесь >>>

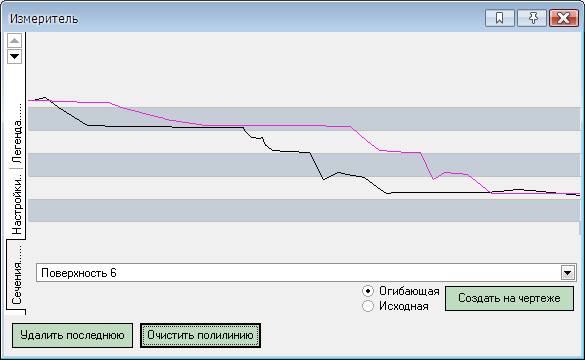

Закладка Сечения

В процессе ввода ломаной измерителя, автоматически строится вертикальное сечение по загруженным поверхностям, по вводимой траектории. Сечение строится только по зафиксированной части ломаной.

При нажатии на кнопку , на чертеже создается Полилиния. В зависимости от выбора полилиния может быть:

·  Огибающая. Полилиния созданная по модели поверхности, выбранной в выпадающем списке.

·  Исходная. В этом случае у полилинии совпадает только положение в плоскости Х, У, а высотная отметка точек равна 0

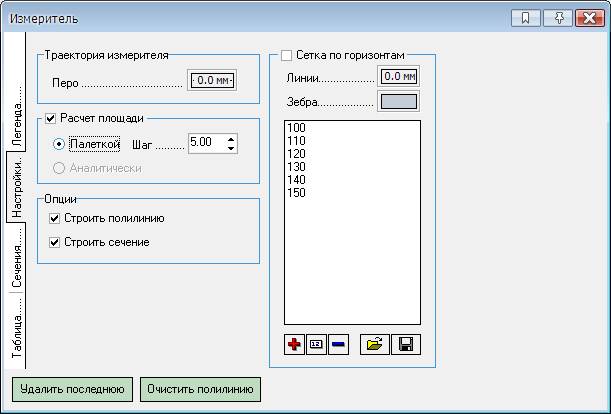

Закладка Настройки

На закладке Настройки устанавливаются параметры визуализации, отображаемые при построении сечения, а также включаются/отключаются некоторые функции Измерителя.

Траектория измерителя

●  Перо. Настройка стиля линии при отрисовке полилинии.

Расчет площади. Включается/отключается расчет площади.

●  Палеткой. Настраивается шаг палетки расчета.

Опции:

●  Строить полилинию. Включить/Отключить построение полилинии.

●  Строить сечение. Включить/Отключить построение сечения.

Сетка по горизонтам. Включить/Отключить на сечении показ разбивки на горизонты, в соответствии со списком, заданным пользователем.

●  Линии. Настройка стиля линий, отображающих линии горизонтов.

●  Зебра. Настройка цвета заливки горизонтов.

Закладка Легенда

При создании сечения, каждой линии, отображающей поперечный профиль поверхности, присваивается определенный цвет. На закладке Легенда можно увидеть список поверхностей, участвующих в построении сечения и цвет линии профиля.
