Инструкция по нивелированию I, II, III и IV классов (стр. 23 )

Поворачивают щиток на 180° и повторяют все наблюдения на первый и второй штрихи щитка и выполняют отсчеты по дополнительной шкале рейки а31 доп и а32 доп.

Делают все необходимые отсчеты по основной и дополнительной шкалам дальней рейки P4(а41 осн и а42 осн, а41 доп и а42 доп).

Полный отсчет по основной и дополнительной шкалам дальней рейки вычисляют по формуле:

Аil = аikl±С1k,

где i—номер рейки; l—шкала рейки; С—расстояние от середины штриха до индекса; k—номер штриха. Перед С ставят знак плюс, если индекс щитка при отсчете находился внизу и знак минус — если вверху. Дальнейшую обработку осуществляют, как и при передаче высот способом «совмещения». Образец журнала наблюдений способом «подвижной марки» и обработки результатов наблюдений приведен в табл. 36.

При нивелировании I класса через препятствия шириной от 400 до 1000 м делают четыре сдвоенных приема и при ширине препятствия более 1000 м — шесть сдвоенных приемов. Одну половину приемов выполняют способом «подвижной марки», а вторую — способом «наведения». При нивелировании II класса соответственно делают три или четыре приема любым способом.

Средняя квадратическая ошибка передачи высот, вычисленная по сходимости результатов из сдвоенных приемов, по формуле:

где Vi = hср - hi,; hcp - превышение, полученное из n приемов; М не должно превышать на линиях нивелирования I класса — 3 мм и 5 мм на линиях нивелирования II класса; S—ширина препятствия, км. При необходимости число сдвоенных приемов может быть увеличено. Наблюдения должны выполняться в течение не менее чем трех дней.

ПРИЛОЖЕНИЕ 30

НИВЕЛИРОВАНИЕ ЧЕРЕЗ ПРЕПЯТСТВИЯ
ШИРИНОЙ БОЛЕЕ 400 М СПОСОБОМ «НАВЕДЕНИЯ»

При способе «наведения» определяют наклон линии визирования относительно горизонтальной визирной линии по величине отклонения пузырька уровня от середины при наведении биссектора сетки нитей нивелира на штрих щитка. Наклон трубы осуществляется при помощи элевационного винта. На щитке, используемом при способе «наведения», должно быть четыре штриха. Ширину штрихов определяют, как и при передаче высот, способом «совмещения», но расстояние между штрихами должно быть только в 2,5 раза больше толщины штриха. Прежде чем приступить к передаче высот способом «наведения», необходимо проверить на расстоянии, равном ширине препятствия, будут ли видны изображения концов пузырька уровня в поле зрения трубы нивелира при визировании на крайние штрихи щитка или проверить удовлетворяет ли расстояние между крайними штрихами условию:

,

где С1 и С4—расстояния от индекса до штрихов 1 и 4; t—цена деления цилиндрического уровня на 0,8 мм; N—число делений уровня, видимых в поле зрения трубы; S—ширина препятствия, мм.

В случае необходимости изготавливают новые щитки с меньшими расстояниями между штрихами.

Последовательность отсчетов по дальней рейке при способе «наведения» следующая.

Устанавливают щиток на дальней рейке так, чтобы изображения штрихов располагались симметрично относительно биссектора нивелира, а положение пузырька цилиндрического уровня было на середине и отсчет по барабану — 50. Помощник наблюдателя отсчитывает при помощи индекса щитка а31 осн и а31 доп по основной и дополнительной шкалам рейки Р3 с точностью до 0,1 деления рейки (0,5 мм) и сообщает эти отсчеты по радио наблюдателю.

Затем наблюдатель делает отсчеты по концам пузырька цилиндрического уровня при точном наведении биссектора поочередно на все штрихи щитка. Биссектор на изображения штрихов наводят вращением элевационного винта по ходу часовой стрелки. Отсчеты по концам пузырька уровня начинают примерно через 30 с, после того как убедились, что пузырек уровня неподвижен, в биссекторе находится нужный штрих щитка, а отсчет по барабану равен 50. Таких наведений на каждый штрих щитка делают два при ширине препятствия до 600 м, три — от 600 до 1000 м и четыре—более 1000 м. Последующий ряд наведений на штрихи щитка осуществляют в порядке, обратном предыдущему. Из отсчетов по концам пузырька уровня вычисляют среднее. Поворачивают щиток на 180° и повторяют визирования на все штрихи щитка. Помощник наблюдателя делает отсчеты при помощи индекса щитка по основной и дополнительной шкалам рейки Р3 (а3ii осн и а3ii доп).

В такой же последовательности выполняют отсчеты по рейке Р4. Нивелирование через препятствие способом «наведения» показано на рис. 34. Введены следующие обозначения: X—расстояние от проекции биссектора на рейке, при положении пузырька цилиндрического уровня на середине, до штриха щитка, на который выполняли наведение. Величину X вычисляют по формулам:

Х1=b1a1/(a2 - a4) и Х2=b2a2/(a2 - a3),

где b1 = С4 — С1, b2 = С3 — С2; a1, a2, a3 и a4 — углы наклона визирной линии, измеренные при помощи уровня при наведении соответственно на верхние и нижние штрихи щитка. Углы наклона a определяют в полуделениях шкалы уровня.

В зависимости от расположения нуля шкалы уровня a находят по разным формулам. Поэтому при передаче высот необходимо особенно тщательно следить за правильностью определения наклона визирной линии.

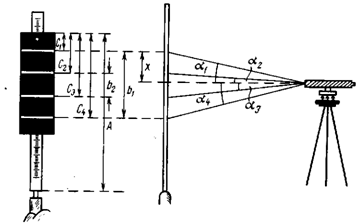

Рис. 34. Принцип передачи высоты через водное препятствие способом «наведения»

Отсчет по дальней рейке равен

,

где а—отсчет по соответствующей шкале рейки, взятый при помощи индекса щитка; i—номер рейки; С—расстояние от середины штриха до индекса (знак минус стоит перед скобками, если индекс щитка внизу, знак плюс—если индекс вверху); l—положение щитка и название штриха шкалы, k—номер штриха.

Дальнейшую обработку наблюдений выполняют так же, как и при передаче высот, способом «совмещения».

Образец записи в журнале и обработка результатов передачи высот способом «наведения» приведены в табл. 37.

При передаче высот нивелирами с компенсатором могут применяться только способы «совмещения» и «подвижной марки».

После подсчета превышений между соседними реперами при нивелировании III и IV классов за среднюю длину метра комплекта реек вводят поправку, которую вычисляют по формуле

,

где s — поправочный коэффициент; h — превышение, м. Для удобства нахождения s строят график интерполирования (рис. 35). На миллиметровой бумаге показывают все результаты компарирования реек при помощи контрольных линеек, как до и после полевых работ, так и во время них.

Рис. 35. График интерполирования за среднюю длину метра комплекта реек

ТАБЛИЦА 40

Образец записи наблюдений и вычислений при нивелировании

через препятствие шириной 400 м способом «наведения»

Дата 8.08.99 г. Начало 9ч 15 мин; конец 9 ч 50 мин

tвоэд нач = + 1 6,8° С, tвоэд кон = + 17,4° С

Н-05 № 000 Прием II. Полуприем 2

i= + 1,6", t= 10,00"/2 мм, S=700 м

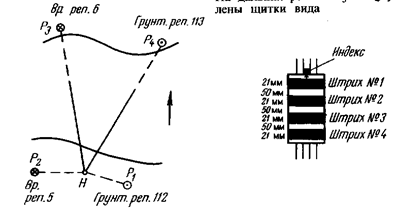

На дальних рейках Р3 и Р4 установлены щитки вида



Расположение реперов и реек, направление прямого хода



Результаты компарирования щитков:

С31 = 50,85 мм =1017 дел. барабана;

С32 = 121,70 мм = 2434 дел. барабана;

С33 = 192,86 мм = 3857 дел. барабана;

С34 = 263, 90 мм = 5278 дел. барабана;

С41 = 50,46 мм = 1009 дел. барабана;

С42 = 120.40 мм = 2408 дел. барабана;

С43 = 190.51 мм = 3810 дел. барабана;

С44 = 260,95 мм = 5219 дел. барабана.

Отсчеты по ближним рейкам р1 и Р2
Б(1)осн	24,206		Б(1)доп	83,457
Б(2)осн	21,175	Б(2)доп	80,423
Б(1)осн - Б(2)осн =+3,031	Б(2)осн - Б(2)доп =+ 3,034
В первом полуприеме из отсчетов по ближним рейкам pj и Р2 на другом берегу получили:
Б(3)осн – Б(4)осн =-9,862		Б(3)доп – Б(4)доп = -9,861

Продолжение табл. 40

Условия работы: изображения слабоколеблющиеся, сплошная облачность, слабый ветер

Места установки штрихов и реек Р2, Р3 — на кольях, реек Р1, Р4 — на головках грунт. реп.

Нуль делений расположен на середине шкалы уровня

Отсчеты по дальней рейке Р3	Отсчеты по дальней рейке Р4
Положение щитка (I, II) отсчеты по рейке	Номер наведения	Отсчеты по уровню при наведении на штрихи	Положение щитка (I, II) отсчеты по рейке	Номер наведения	Отсчеты по уровню при наведении на штрихи
№ 1	№ 2	№ 3	№ 4	№ 1	№ 2	№ 3	№ 4
окуляр-объектив	окуляр-объектив	окуляр-объектив	окуляр-объектив	окуляр- объектив	окуляр- объектив	окуляр-объектив	окуляр-объектив
индекс вверху	1	5,8—20,9	11,0—15,7	16,2—10,5	21,4—5,3	индекс вверху	1	7,1 — 19,6	11,5—15,1	16,6—10,0	21,1—5,6
2	5,7—20,9	10,9—15,8	16,2—10,4	21,3—5,3	2	7,0—19,6	11,4—15,2	16,8—9,9	21,2—5,5
3	5,9—20,7	11,1 — 16,0	16,1 — 10,5	21,2—5,5	3	7,1 — 19,7	11,6—15,1	16,6—9,9	21,0—5,6
а31осн = 22,50	Ср.	5,8—20,8	11,0—15,8	16,2—10,5	21,3—5,4	а 41 осн = 32,18	Ср.	7,1 — 19,6	11,5—15,1	16,7—9,9	21,1—5,6
а31доп = 81,75		a1= + 15,0	a2=+4,8	a3=-5,7	a4= -15,9	а 41 доп = 91,43		a1 = + 12,5	a2 =+3,6	a3 =-6,8	a4 =-15,5
(Х11+С1)3=2068+1017=3805	(Х12 + С2 )3 = 650 + 2434 = 3084	(Х11 + С1 )4= 1879 + 1009 = 2888	(Х12 + С2 )4 = 485 + 2408 = 2893
АЗ 1осн = 22,50 -3,085 = 19,415	А3 1доп = 81,75- 3,084 = 78,666	А41 осн = 32, ,888 = 29,292	А41 доп = 91, 43 -2,893 = 88,537
индекс внизу	1	20,3—6,3	15,0—11,4	10,0—16,7	4,8—21,8	индекс внизу	1	21,3—5,4	17,0—9,7	11,8—14,9	7,4—19,2
2	20,2—6,4	15,3—11,5	10,0—16,8	4,6—21,7	2	21,4—5,1	17,0—9,6	11,9—14,7	7,3—19,2
3	20,2—6,4	15,0—11,4	9,8—17,0	4,7—21,9	3	21,5—5,2	17,1—9,6	12,0—14,6	7,3—19,3
а3IIосн =16,52 а а3IIдоп = 75,77	Ср.	20,2—6,4 a1= -13,8	15,1 — 11,4 a2 =-3,7	9,9—16,8 a3=+6,9	4,7—21,8 a4= + 17,1	a4Iiосн=21,87 а4IIдоп = 85,12	Ср.	21,4—5,2 a1= -16,2	17,0—9,6 a2=-7,4	11,9—14,7 a3=+2,8	7,3—19,2 a4 =+ 11,9
(ХII1 + С1)3 = 1903 + 1017 = 2920	(ХII2 + С2)3 = 497 + 2434 = 293 1	(ХII1 + С1)4 = 2427 + 1 009 = 3436	(ХП2 + С2)4= 1017 + 2408 = 3425
Б2осн		21,175	Б2доп		80,423	Б1осн		24,206	Б1доп		83,457
Б2осн - А3осн		+ 1,747	Б2доп - А3доп	D	+ 1,739			-5,093 -5,088			-5,084
Б1осн – Б2осн		+ 3,031	Б1доп – Б2доп		+ 3,034	Среднее значение превышения через препятствие между постоянными реперами, полученное первым наблюдателем из полуприема 2:
Б3 осн - Б4 осн		-9,862	Б3доп - Б4доп		-9,861	h '2 = - 5,087 дел. рейки = - 0,2544 м
h¢осн. кон =		-5,084	h¢доп..кон= h¢кон =		-5,088 -5,086

При вычислении поправки dh с графика интерполирования берут поправочный коэффициент s на день выполнения нивелирования и умножают его на превышение.
