Дмитрий Хмелев Бэнд

Акустика

ТЕХНИЧЕСКИЙ РАЙДЕР

Общие сведения.

Данный документ содержит сведения, необходимые для комфортного исполнения и качественного звучания группы.

Всё, изложенное ниже, подлежит обязательному выполнению со стороны заказчика. В случае невыполнения технического райдера,  исполнитель оставляет за собой право отмены концерта. Данный райдер заблаговременно передается на рассмотрение представителю или инженеру концертной площадки. Любые изменения или отклонения обсуждаются дополнительно, по телефону, или по электронной почте. Ответный документ должен содержать перечень реально имеющегося в распоряжении оборудования, описание зала и сцены, а так же имя, адрес электронной почты и номер контактного телефона представителя фирмы проката (или инженера клуба), отвечающего за инсталляцию и обслуживание аппаратуры на концерте.

Требования к месту проведения концерта.

Размеры сцены: Ширина от 5м. Глубина от 4м.

Стены и потолок помещения (в случае проведения концерта в зале/на закрытой площадке) должны обеспечивать эффективное звукопоглощение, для исключения нежелательных звуковых отражений во избежание гулкого и размытого звучания.

Звукоусилительное оборудование (PA).

Стерео, трехполосная аккустика (сабвуферы, драйверы, твиттеры), уровня L"ACOUSTIC/ Turbosound / Meyer Sound / Martin / ElectroVoice, Усилители соответствующей мощности и контроллер. Суммарная паспортная мощность из расчета 10кВт на 1000 человек, или на 200м2, но не менее 6 кВт для малых залов.

Оборудование должно быть полностью скомутированно, и  находиться в рабочем состоянии. Для настройки требуется не менее 2 часов (при условии выполнения всей коммутации).

Напряжение в сети – не менее 210 вольт при полной нагрузке и заземлении!

Необходимо иметь на сцене питание 220v.

Звуковое оборудование сцены (STAGE).

5 шт Сценические мониторы RMS 300Вт, SPL 130dBA, уровня Meyer Sound / Turbosound / ElectroVoice/

2 шт Комбики для электроакустической гитары AER

Ударная установка DW / YAMAHA / Pearl / Sonor (BD 18'', T10’’, T12'', T16''), стойки под Hi-Hat, под 3 тарелки, под Snare и регулируемый по высоте стул). ОБЯЗАТЕЛЬНО КОВРИК ПОД БАРАБАНЫ 2X3м

2 шт Стойки под комбики

4 шт Стойки под гитару.

1 шт Mикрофон (Bass Drum) Shure Beta52

4 шт Mикрофоны (клемпы на Snare, RT1, RT2, FT) Sennheizer E604/E904 / Beyerdynamic Opus66 / Shure BETA98

3 шт Mикрофоны (HH, 2хOH) Shure SM81 / Beyerdynamic Opus83 / Neumann KM 184

2 шт Микрофоны на Congo/Bongo DPA 4099D

1 шт Mикрофон (Vocal) Shure Beta87

2 шт DI-BOX dbx / BSS

Микрофонные стойки:

5 шт журавль (1 HH, 2 OH, 1 Snare, 1 Vocal)

1 шт низкий журавль (BD)

Звуковое оборудование звукорежиссера (FOH).

FOH-оборудование должно быть расположено посередине зала перед сценой, на расстоянии 5…50м в зависимости от площади зала. (НЕ сбоку от сцены, НЕ под балконом, НЕ перед порталом, НЕ в другом помещении и т. д.).

Микшерный пульт, классом не ниже ALLEN HEATH GL3300

Пульт, рэк-кейс с приборами, размещается на уровне стола.

Требуется 16 mic-line ch;

3 - pre и 2 - post fader aux;

Приборы обработки установить в рэк-кейсе, слева от пульта.

Приборы обработки и коррекции (если нет цифрового пульта):

3 Компрессор BSS / Klark-Teknik

4 Гейт BSS / Klark-Teknik

1/3-октавный графической эквалайзер BSS / Klark-teknic на каждую мониторную линию и порталы (5 шт)

1 шт Reverb-processor YAMAHA SPX1000 / TC ELECTRONICS M3000 / TC ELECTRONICS M-ONE / LEXICON

1 шт Delay-processor TC ELECTRONICS D-TWO или подобный с функцией TAP TEMPO

Обязательное световое оборудование.

Световая пушка Robe Colorspot 1200.

Сопутствующие принадлежности (Accesories).

Мультикор, комплект микрофонных, инструментальных и инсертных кабелей, сетевых кордов, и удлинителей с достаточным количеством розеток (согласно плану сцены и таблицам коммутации).

Приборы дежурного освещения на сцену и за пульт.

Предварительная подготовка музыкального оборудования.

Всё оборудование должно быть абсолютно исправным!

Всё оборудование должно быть доставлено на место проведения концерта, установлено согласно плану сцены, подключено согласно таблицам коммутации и протестировано до начала саунд-чека.

Для всех аппаратов должно быть выполнено заземление.

Микрофонные разъёмы и DI-боксы снабдить бирками с надписями согласно Input List.

Звукоусилительное оборудование и акустические системы зала (порталы) должны обеспечивать воспроизведение сигналов в диапазоне частот 30…18000 Hz при неравномерности не хуже 2dBA. Среднее звуковое давление, при воспроизведении музыки с компакт-диска, должно составлять 120 dBA в центре зала, при уровне сигнала на MASTER-выходе +0dBU (по шкальному индикатору пульта). При этом аккустические системы, усилители, контроллеры и лимитеры, должны в штатном режиме (без перегрузок, защиты и перегрева) обеспечивать воспроизведение пиковых сигналов на уровне +12dBU (по шкальному индикатору пульта). Воспроизведение пиковых сигналов не должно вызывать просадок питающего напряжения.

По всем вопросам обращайтесь к звукорежиссеру группы.

+5-51 Николай

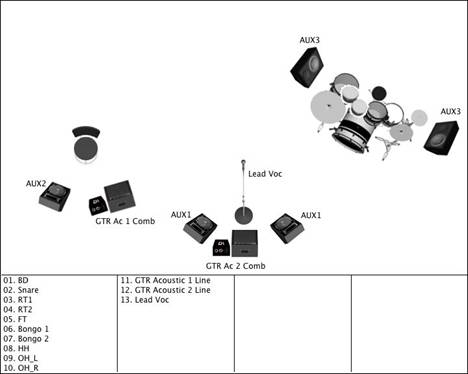

Stage plan

+5-51 Николай, звукорежиссер

Input list

1

BD

Shure Beta52

Gate, Comp

2

Snare

Sennheizer E604/E904 / Beyerdynamic Opus66 /

Shure Beta98

3

RT1

Gate

4

RT2

Gate

5

FT

Gate

6

Bongo 1

Shure Beta98

7

Bongo 2

8

HH

Shure SM81 / Beyerdynamic Opus83 / Neumann KM 184 / AKG C414

9

OH_L

10

OH_R

11

GTR Acoustic 1 Line

D. I.1

Comp

12

GTR Acoustic 2 Line

D. I.2

13

Voc

Comp

14

15

REV_L

16

REV_R

17

DLY_L

18

DLY_R

+5-51 Николай, звукорежиссер
