СТРОИТЕЛЬСТВО ГАЗОПРОВОДА ПОПУТНОГО НЕФТЯНОГО ГАЗА НА ЯЙВИНСКУЮ ГРЭС
под ВЛ-6 кВ (электроснабжение площадки КУУГ)
ПРОЕКТ ПЛАНИРОВКИ ТЕРРИТОРИИ ДЛЯ ЛИНЕЙНОГО ОБЪЕКТА
703-ППТ
Материалы по обоснованию
Заказчик: -ПЕРМЬ» Генеральный проектировщик: Проектный центр «ПНИПУ-Нефтепроект» |
Главный инженер
Главный инженер проекта
Изм. | № док. | Подп. | Дата |
Оглавление
ТЕКСТОВАЯ ЧАСТЬ. 4
1 Общие положения. 5
1.1 Введение. 5
1.2 Цель разработки проекта. 5
1.3 Основные задачи разработки проекта планировки. 7
1.4 Существующее положение. 7
1.5 Основные параметры и баланс территории. 7
1.6 Планировочные ограничения. 8
1.7 Существующая промышленная застройка. 9
1.8 Существующая дорожная сеть. 9
1.9 Существующее благоустройство и озеленение территории. 9
1.10 Характеристика района строительства. 9
2 Проектные решения. 11
2.1 Параметры проектируемых земельных участков. 11
2.2 Функциональное зонирование. 12
2.3 Объекты социально-культурного назначения. 12
2.4 Производственные, коммунальные, культурного наследия и иные объекты.. 12
2.5 Инженерная инфраструктура. 13
2.6 Благоустройство и озеленение. 13
2.7 Защита территории от чрезвычайных ситуаций природного и техногенного характера. 13
2.8 Выводы.. 17
2.9 Основные технико-экономические показатели проекта планировки. 17
ТЕКСТОВЫЕ ПРИЛОЖЕНИЯ.. 18
Приложение А - Постановление администрации Яйвинского городского поселения Александровского муниципального района Пермского края № 000 от 01.01.2001 г. 19
Приложение Б – Задание на проектирование. 20
Приложение В – Акт выбора земельного участка. 28
Приложение Г - Технические условия. 35
Приложение Д - Свидетельство к определенному виду работ, которые оказывают влияние на безопасность объектов капитального строительства. 43
Приложение Е - Письмо ФГБУ «Пермский ЦГМС.. 48
Приложение Ж - Письмо о наличии/отсутствии объектов культурного наследия. 49
Приложение И - Письмо о предоставлении информации по объектам животного мира. 50
Приложение К - Письмо о наличии/отсутствии ООПТ и ЗСО.. 52
Приложение Л - Письмо о наличии/отсутствии месторождений полезных ископаемых. 57
ГРАФИЧЕСКАЯ ЧАСТЬ. 64
СОСТАВ ИСПОЛНИТЕЛЕЙ:
№ | Должность | Ф. И.О. | Подпись |
1 | Инжернер I категории |
Проект планировки территории на объект: «Строительство газопровода попутного нефтяного газа на Яйвинскую ГРЭС» под ВЛ-6 кВ (электроснабжение площадки КУУГ) состоит из двух частей:
– основная часть (подлежит утверждению), – включает в себя чертеж проекта планировки территории;
– материалы по обоснованию проекта планировки территории, – включают в себя материалы в графической форме и пояснительную записку (текстовые и графические приложения).
Графические приложения
№ п/п | Наименование чертежа | Масштаб чертежа | Кол-во листов |
1 | Чертеж проекта планировки территории | 1:2000 | 1 |
2 | Схема расположения элементов планировочной структуры. Схема использования территории в период подготовки проекта планировки территории. Схема границ зон с особыми условиями использования территории. | 1:10000 1:25000 1:2000 | 1 1 1 |
ТЕКСТОВАЯ ЧАСТЬ
2 Общие положения
2.1 Введение
Проект планировки территории на объекте: «Строительство газопровода попутного нефтяного газа на Яйвинскую ГРЭС» под ВЛ-6 кВ (электроснабжение площадки КУУГ) был выполнен на основании:
- Градостроительного кодекса Российской Федерации (с изменениями на 20.07.2012 г) -ФЗ;
- Правила землепользования и застройки Яйвинского городского поселения, утвержденные Решением Думы Яйвинского городского поселения №79 от 01.01.2001 г.;
- Постановления Главы Яйвинского городского поселения № 000 от 01.01.2001 г. (Приложение А);
- Задания на проектирование объекта: «Строительство газопровода попутного нефтяного газа на Яйвинскую ГРЭС», утвержденное И. о. Первого заместителя Генерального директора – Главным инженером -ПЕРМЬ» от
10.10.2012 г. (Приложение Б);
- - Акта выбора № 47 земельного участка, испрашиваемого -ПЕРМЬ» для строительства газопровода попутного нефтяного газа на Яйвинскую ГРЭС. Электроснабжение площадки КУУГ. участков (Приложение В);
- Технических условий (Приложение Г).
Картографический материал выполнен в географической системе координат местности МСК 59. Инженерно-геодезические изыскания выполнены институтом «Изыскатель» в 2012 г
2.2 Цель разработки проекта
Проект планировки территории осуществляется в целях:
– обеспечения устойчивого развития территорий;
– выделения элементов планировочной структуры;
– установления границ земельных участков, на которых расположены объекты капитального строительства;
– установления границ земельных участков, предназначенных для строительства и размещения линейных объектов.
Определение прохождения трассы ВЛ-6 кВ, строительстве дизельной электростанции, КТП с подъездами, канализации определялся с выездом на месторождения представителей и согласовывался с представителями -ПЕРМЬ» и администрации Яйвинского городского поселения.
Проект планировки разработан с учетом положений Градостроительного кодекса Российской Федерации.

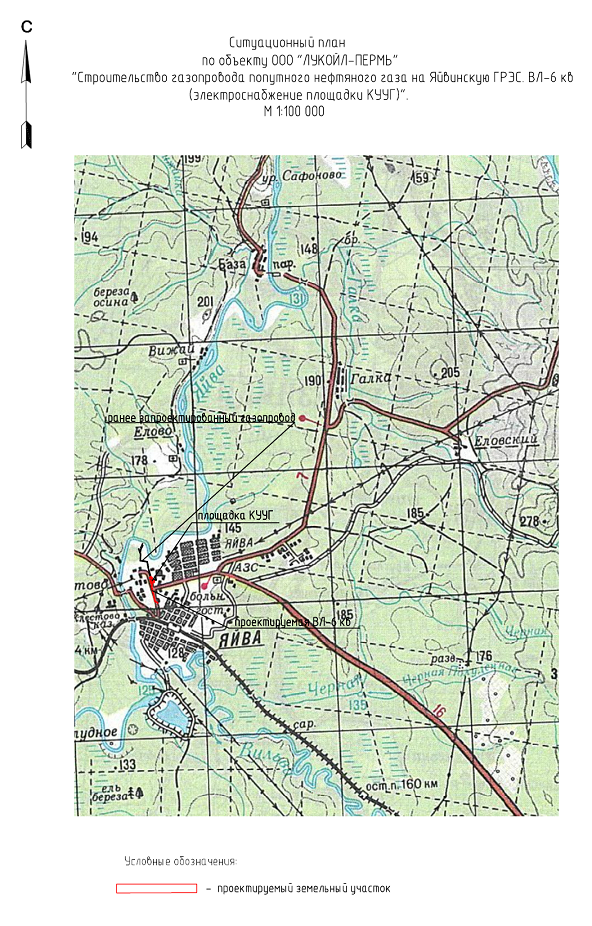

Ситуационный план расположения объекта представлен на рисунке 1.
Рисунок 1 – Ситуационный план
2.3 Основные задачи разработки проекта планировки
Основными задачами при разработке проекта планировки являются:
1. Установление зон с особыми условиями использования, установление красных линий.
2. Определение границ функционально-планировочных участков, в том числе участков проектируемых объектов.
2.4 Существующее положение
Работы по строительству газопровода попутного нефтяного газа запланированны инвестиционной программой группы предприятий -ПЕРМЬ» на гг., протоколом совещания по вопросам перспективной поставки попутного нефтяного газа филиалу «Яйвинская ГРЭС» -4» от 01.01.2001г.
Природный газ, подаваемый по газопроводу , через автоматическую газораспределительную станцию (АГРС) используется для подачи газа на котельную установку ГРЭС для выработки электроэнергии, а остальной газ направляется потребителям п. Яйва.
По электроснабжению площадки КУУГ планируется:
- строительство ВЛ-6 кв «ПС 35/6 кв фид.№3 отпайка на ПС № 18 оп. № 4,
- строительство дизельной электростанции, КТП,
- строительство производственно-напорной канализации.
Электроснабжение площадки КУУГ планируется осуществить в границах Яйвинского городского поселения Александровского муниципального района Пермского края, в кадастровых кварталах 59:02:0 59:02:0 59:02:0 59:02:0 на землях государственной собственности, которая не разграничена.
Категория земель: земли населенных пунктов.
Подъезд на участки работ осуществляется по автодороге «Яйва-Чикман» и поселковым дорогам.
2.5 Основные параметры и баланс территории
С целью рационального использования земель проектом предусматривается минимальное использование земель при строительстве объекта.
Для проведения работ по строительству объекта потребуется использование земельных площадей на праве аренды на период сроком на 1 год и на период эксплуатации на праве аренды сроком до 20 лет.
Потребная площадь земельных участков на праве аренды на период строительства определена по планам правообладателей земель, с использованием межевого плана на период строительства, изыскательских планов, технологических планов, соответствии с действующими нормативными документами и строительной полосой, разработанной в разделе организация строительства.
Общая площадь используемых земель по всем видам угодий составляет: 1,1742 га, в том числе использование на праве аренды на период строительства сроком на один год – 1,1742 га, на праве аренды на период эксплуатации сроком до 20 лет – 0,0814 га.
Площади используемых земель по правообладателям земель, видам угодий, срокам использования, типам строящихся сооружений приводятся таблице 1.

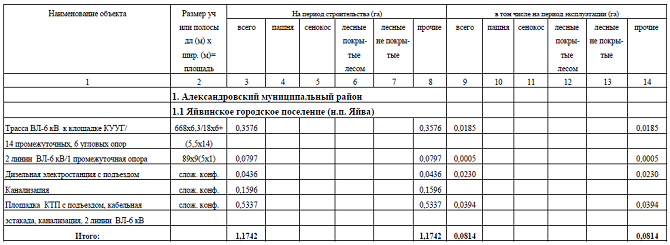

Таблица 1 – Ведомость занимаемых земель под объект -ПЕРМЬ»: «Строительство газопровода попутного нефтяного газа на Яйвинскую ГРЭС». ВЛ-6 кВ (электроснабжение площадки КУУГ) из землепользования Александровского муниципального районов Пермского края
2.6 Планировочные ограничения
1. Наличие существующих дорог.
2. Заболоченность прилегающей территории.
3. Существующие линии электропередач.
4. Существующие промышленные площадки.
Проектируемые объекты располагаются как на существующих промышленных площадках с утвержденными санитарно-защитными зонами, так и на неосвоенной территории.
Для газопровода ориентировочный установленный санитарный разрыв составляет 150 м до городов и других населенных пунктов, согласно Приложения 1 к п.2.7.СанПиН 2.2.1/2.1.1.1200-03.
Согласно приказа Мингео СССР «Положение об охране подземных вод» от 01.01.2001 г., зоны санитарной охраны создаются на всех водозаборных сооружениях (вне зависимости от их ведомственной принадлежности), подающих воду для хозяйственно-питьевых нужд из подземных источников.
Согласно СанПиН 2.1.4.1110-02 "Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения", все водозаборные объекты на территории РФ должны иметь зоны санитарной охраны (ЗСО), согласованные с соответствующими органами надзора. Поясами охраны от загрязнения обеспечиваются как наземные, так и подземные источники водоснабжения.
Размер санитарно-защитной зоны Яйвинской ГРЭС, где на территории расположен узел врезки газопровода, а на прилегающей территории расположена площадка КУУГ, составляет м. Так как площадка КУУГ расположена на прилегающей территории к Яйвинской ГРЭС, образуя промышленный узел, контрольные точки расчета рассеивания для подтверждения достаточности размера СЗЗ приняты на границе утвержденной СЗЗ Яйвинской ГРЭС (950 м до жилья), а так же на границе ориентировочного санитарного разрыва (150 м). Расстояние от проектируемых сооружений до ближайшей точки на границе СЗЗ Яйвинской ГРЭс составляет 520-570 м.
Расчет рассеивания загрязняющих веществ подтвердил достаточность размера СЗЗ.
2.7 Существующая промышленная застройка
Окружающая существующая промышленная застройка представлена в виде существующего коридора коммуникаций, а также существующих производственных территорий.
2.8 Существующая дорожная сеть
Транспортная сеть представлена автодорогой «Яйва – Чикман» с щебнистым покрытием в 3,1 км к юго-востоку от н. п. Галка и следует 0,4 км в южном направлении до площадки конденсатосборника, поселковым дорогам.
Транспортная сеть в районе проектирования находится в удовлетворительном состоянии.
2.9 Существующее благоустройство и озеленение территории
На проектируемой территории испрашиваемые участки заняты прочими угодьями в черте населённого пункта Яйва.
2.10 Характеристика района строительства
В административном отношении район работ расположен на землях Яйвинского городского поселения Александровского района Пермского края, в черте населённого пункта Яйва, рядом с площадкой Яйвинской ГРЭС. Площадка Яйвинской ГРЭС расположена в северо-западной части н. п. Яйва.
В геоморфологическом отношении участок строительства расположен на восточной окраине Восточно-Европейской равнины, в пределах пологовсхолмленной Предуральской равнины, расчлененной долиной р. Кама. Участок работ приурочен к левобережному водораздельному склону долины и поймы р. Яйва.
В геологическом строении района изысканий до глубины 4,0-20,0 м по данным бурения инженерно-геологических скважин принимают участие четвертичные техногенные, биогенные, аллювиальные и аллювиально-делювиальные грунты, подстилаемые нижнепермскими отложениями.
Поверхность на изучаемой территории практически повсеместно покрыта почвенно-растительным и моховым слоем мощностью 0,1-0,2 м.
Гидрогеологические условия района изысканий характеризуются распространением подземных вод. В период изысканий (февраль-май 2012 г.) подземные воды встречены на заболоченных поймах рек и на прилегающих к ним участках. По условиям залегания подземные воды подразделяются на грунтовые и трещинные воды.
Грунтовые воды вскрыты и зафиксированы на глубине 0,2-4,6 м от поверхности земли в торфах, глинах слабозаторфованных текучих, суглинках мягко - текучей и текучепластичной консистенции, гравийно-галечниковых грунтах с песчаным заполнителем.
Подземные воды гидравлически связаны с поверхностными водотоками и водоемами. Питание подземных вод происходит в основном за счет атмосферных осадков, конденсации водяных паров из воздуха, но нередко подземные воды получают питание из более глубоких водоносных горизонтов. Разгрузка осуществляется в долины рек, овраги, лога, нижележащие горизонты. Движение подземных вод происходит в основном по направлению к рекам. Режим подземных вод сезонно-климатический, в поймах пересекаемых водотоков – сезонный гидрологический.
Гидрографическая сеть на рассматриваемом участке принадлежит бассейну р. Яйва, и её притоками.
Расчет ширины водоохранных зон и прибрежных защитных полос водных объектов производился в соответствии со ст. 65 Водного кодекса Российской Федерации от 03.06.06 г. (с изменениями на 27 декабря 2009 года).
В данном расчете в целях охраны и рационального использования природных ресурсов, рекомендуемая водоохранная зона р. Яйва – 100 м. Проектируемые сооружения запроектированы за пределами водоохраной зоны реки Яйва.
На водораздельных участках подземные воды в период изысканий не встречены. Однако в периоды весеннего снеготаяния и затяжных дождей на этом участке возможен подъем уровня подземных вод до поверхности земли и скопление поверхностных вод.
В пойме реки Яйва в пониженных элементах рельефа подземные воды встречены.
Климатическая характеристика района изысканий приведена по метеостанции г. Березники.
Климат рассматриваемой территории континентальный, с холодной продолжительной зимой, теплым, но сравнительно коротким летом, ранними осенними и поздними весенними заморозками. Зимой на Урале часто наблюдается антициклон с сильно охлажденным воздухом. Охлаждение воздуха в антициклонах происходит, главным образом, в нижних слоях, одновременно уменьшается влагосодержание этих слоев, с высотой температура воздуха в зимнее время обычно возрастает, в результате чего образуются мощные слои инверсии.
Средняя годовая температура воздуха составляет + 1,9 °С.
Средняя суточная температура воздуха наиболее холодного месяца минус 17,8 °С.
Температура воздуха наиболее холодных суток, обеспеченностью 0,92 % минус
42 °С.
Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 % минус 36 °С.
Средняя суточная амплитуда температуры воздуха наиболее теплого месяца + 7,3 °С.
Средняя максимальная температура воздуха наиболее теплого месяца +23,7 °С.
Температура воздуха, обеспеченностью 0,96 % + 22,6 °С.
Среднее количество осадков за год, 670 мм.
Преобладающее направление ветра – южное.
Средняя скорость ветра 4,0 м/с.
Максимальная глубина промерзания почвы один раз в 10 лет - 129 см.
Средняя высота снежного покрова – 87 см.
По схеме лесорастительного районирования Пермской области территория строительства находится в лесной зоне, в районе южно-таёжных пихтово-еловых лесов с мелколиственными породами в древесном ярусе.
На момент разработки проекта рекультивации испрашиваемые участки заняты прочими угодьями в черте населённого пункта Яйва.
Территория района работ по строительству объекта находится в зоне дерново-подзолистых почв, в Кудымкарско-Чёрмозском районе дерново-сильно - и среднеподзолистых тяжелосуглинистых почв.
На территории строительства преобладающее положение занимают дерново-неглубокоподзолистые почвы тяжёлосуглинистого механического состава.
3 Проектные решения
Начало, конец, прохождение трассы ВЛ-6 кВ, проектируемых сооружений согласовано со службами -ПЕРМЬ» и смежными отделами -СТРОЙПРОЕКТ».
Данным проектом предусматривается строительство:
-дизельной электростанции с подъездом;
- ВЛ-6 кВ к площадке КУУГ;
- канализации;
-КТП с подъездом;
- кабеля связи.
В конце трассы газопровод подходит к площадке коммерческого узла учета газа (КУУГ).
Далее предусматривается труба стальная повышенной коррозионной стойкости и хладостойкости.
На территории площадки КУУГ газ поступает в газосепаратор (ГС) с давлением
0,25 МПа. На линии подачи газа в ГС установлен предохранительный клапан СППК.
По территории площадки ККУГ газопровод выполнен в надземном варианте на опорах с электрообогревом и в теплоизоляции.
Конденсат и влага выпавшие в газосепараторе ГС, сливается в автоматическом режиме при включении и выключении электрозадвижки установленной на ГС. Конденсат и влага с ГС, а также с узла учета газа поступают в подземную дренажную емкость с насосом, откуда вывозится автотранспортом на очистные сооружения. На линии откачки установлен счетчик замера объема откачиваемого конденсата.
Далее газ по газопроводу поступает на ГРЭС «Яйва».
При выходе газопровода с площадки КУУГ газопровод прокладывается горизонтально-направленным бурением на протяжении 275 м в виду сложности участка.
Горизонтально-направленное бурение относится к закрытому способу строительства переходов через преграды. Основные преимущества метода ГНБ.
- большая надежность построенного трубопровода уложенного в скважину, находящегося в массиве ненарушенного грунта на большой глубине;
- сокращение сроков строительства;
- круглогодичность строительства;
- экологическая чистота строительства.
На узле также выполнена врезка шарового крана с заглушкой для подачи азота на продувку трубопровода. Для узла врезки выполнен навес и площадки обслуживания.
Согласно СП и РД , линейная часть газопровода относится к IV классу, III категории. Газопроводы, расположенные на территории площадок: КУУГ и ГРЭС, относится к технологическим трубопроводам и согласно ПБ газопровод относятся к группе Ба категории II.
3.1 Параметры проектируемых земельных участков
Параметры проектируемых земельных участков представлены в таблице 2.
Таблица 2 - Проектируемые земельные участки
Номер земельного участка | Площадь, м | Длина, м |
1 | 11742 | 748 |
Ширина полосы испрашиваемого участка для строительства проектируемых сетей в зависимости от их количества и назначения составляет 6-56 м.
Вертикальная планировка и инженерная подготовка территории не предусмотрена.
3.2 Функциональное зонирование
Формирование в существующей планировочной структуре новых функциональных зон не предусмотрено.
3.3 Объекты социально-культурного назначения
Создание новых объектов социально-культурного назначения проектом не предусмотрено.
3.4 Производственные, коммунальные, культурного наследия и иные объекты
Особо охраняемые природные территории федерального, регионального и местного значения, территории традиционного природопользования, родовые угодья на рассматриваемой территории отсутствуют.
По данным, предоставленным Государственной инспекцией по охране объектов культурного наследия Пермского края в пределах испрашиваемых земельных участков, объекты культурного наследия, включённые в единый государственный реестр, либо выявленные объекты культурного наследия отсутствуют, однако не исключено наличие на данной территории объектов, обладающих признаками объектов культурного наследия, которые могут быть повреждены, разрушены, либо уничтожены при осуществлении хозяйственной деятельности.
Растений и животных, занесенных в Красную книгу РФ, Красную книгу Урала, Красную книгу Пермского края на проектируемой территории не зарегистрировано.
На проектируемой территории зоны с особыми условиями использования территории представлены объектами инженерной инфраструктуры.
1. Наличие существующих дорог.
2. Заболоченность прилегающей территории.
3. Существующие линии электропередач.
4. Существующая промышленная площадка
В целях предотвращения загрязнения, засорения, заиления и истощения поверхностных водных объектов, а также сохранения среды обитания водных биологических ресурсов и других объектов животного и растительного мира для рек, озер, водохранилищ и т. п. устанавливаются водоохранные, прибрежные и рыбоохранные зоны, где вводиться специальный режим хозяйственной деятельности (таблица 3).
Таблица 3 – Размеры водоохранных зон, прибрежных защитных полос и рыбоохранных зон водных объектов
Водоток | Длина водотока, км | Ширина водоохранной зоны, м | Ширина прибрежной защитной полосы, м | Ширина рыбоохранной зоны, м |
р. Яйва | 304 | 200 | 50 | 200 |
Проектируемые объекты располагаются в границах второго и третьего поясов зон санитарной охраны водозаборных скважин №№ 000, 931а, 931бис, 6390, 6383, 6381, в связи с чем в данном проекте предусмотрены мероприятия, препятствующие загрязнению подземных вод и земельных ресурсов на территории зоны санитарной охраны: герметизированная система транспорта газа, для предотвращения поступления загрязненных поверхностных вод на территорию зоны санитарной охраны запроектирована система ливневой канализации.
3.5 Инженерная инфраструктура
Начало, конец, и прохождение трассы ВЛ-6 кВ, строительстве дизельной электростанции, КТП с подъездами, канализации определялся с выездом на месторождения представителей и согласовывался с представителями -ПЕРМЬ» и администрации Яйвинского городского поселения.
Технические условия присоединения предоставлены заказчиком -ПЕРМЬ», схемы согласованы с подразделениями -ПЕРМЬ».
3.6 Благоустройство и озеленение
Благоустройство территории проектируемых площадок на территории «Строительства газопровода попутного нефтяного газа на Яйвинскую ГРЭС» включает в себя организацию внутриплощадочных проездов, тротуаров, ограждение территории, устройство ворот.
В соответствии со СНиП 2.05.07-91* «Промышленный транспорт» внутриплощадочные проезды относятся к служебным, обеспечивают перевозку вспомогательных и хозяйственных грузов и проезд технологического, аварийного и пожарного транспорта. Проезды на всех площадках запроектированы по тупиковой схеме и обеспечивают подъезд ко всем проектируемым сооружениям. Проезды, запроектированные по тупиковой схеме, устраиваются с разворотной площадкой не менее 12,0х12,0 м, что обеспечивает подъезд ремонтного, аварийного и пожарного транспорта. Радиусы поворотов по проездам приняты не менее 6 м.
Проезды запроектированы шириной 6,0 м. Все проезды решены двускатным профилем и приподняты над прилегающей территорией не менее чем на 0,3 м.
В целях сохранения плодородного слоя почвы на площадях временного отвода предусматривается комплекс мероприятий технического и биологического этапов рекультивации.
3.7 Защита территории от чрезвычайных ситуаций природного и техногенного характера
Проектируемый объект не категорирован по ГО.
В связи с этим особые требования и ограничения СНиП 2.01.51-90 и СНиП II–11-77* относительно категорированных объектов при разработке проекта не учитывались.
Проектируемый объект попадает в зону возможного сильного радиоактивного заражения от категорированного города Березники.
Учитывая отсутствие водохранилищ, оборудованных сдерживающими напор воды гидросооружениями, при разрушении которых возможен порыв воды, а также топографические условия местности, проектируемый объект не попадают в зону катастрофического затопления.
В связи с тем, что объект не является категорированным по гражданской обороне, специальные требования к огнестойкости, в соответствии со СНиП 2.01.51-90, на проектируемые сооружения не распространяются.
Однако учитывая, что процесс транспорта газа носит объективно взрыво - и пожароопасный характер, при выборе конструктивных решений в проекте рассматривались наиболее неблагоприятные в отношении пожара и (или) взрыва сценарии развития аварий, с учетом видов находящегося в оборудовании горючих веществ, их количества и пожароопасных свойств, особенностей технологических процессов.
Конструктивные и объемно-планировочные решения приняты в соответствии с требованиями Федерального закона № 123-ФЗ от 01.01.2001 «Технический регламент о требованиях пожарной безопасности».
Огнестойкость строительных конструкций проектируемых сооружений обеспечивается применением соответствующих строительных материалов, а так же использованием огнезащитных составов с доведением предела огнестойкости до необходимых значений.
Проектируемый объект продолжает работать в военное время и имеет установленную численность наибольшей рабочей смены исходя из требований мобилизационного задания на добычу нефти, газового конденсата, природного газа и поставку их для государственных нужд (установлено в соответствии с приказом «По вопросу снятия мобилизационных заданий 1995 расчетного года и уточнения мобилизационных заданий на 2000 расчетный год» от 01.01.2001 № 1с). Изменения в численности персонала для военного времени в связи с реализацией настоящего проекта не предусматриваются.
Численность наибольшей работающей смены ЦДНГ-11 установлена - 172 человека.
Проектируемый объект не является предприятием, обеспечивающим жизнедеятельность категорированных городов и объектов особой важности в военное время. Персонал подлежит эвакуации на территорию, расположенную вне зон возможных разрушений, возможного опасного радиоактивного загрязнения, возможного химического заражения, вероятного катастрофического затопления и подготовленную для размещения эвакуируемых.
Проектируемые объекты являются стационарными объектами добычи нефти, размещенным непосредственно в районе залегания продуктивных пластов. Характер производства не предполагает возможность его перебазирования в военное время. Демонтаж оборудования в особый период в короткие сроки технически не осуществим и экономически нецелесообразен.
Проектом предусмотрена система оповещения и управления ГО объекта.
Разработан регламент о безаварийной остановке технологического процесса на проектируемом объекте по факту поступления сигналов оповещения ГО.
Строительство защитных сооружений гражданской обороны не требуется.
Опасным веществом на проектируемом объекте является попутный нефтяной газ.
С целью уменьшения воздействия наиболее выраженных природных процессов на проектируемые сооружения в проекте принято:
защита строительных конструкций от коррозии;
защита от перемерзания трубопроводной арматуры и оборудования узла учета газа;
защита от морозного выпучивания;
защита от ударов молнии.
Система обеспечения предотвращения постороннего вмешательства в деятельность проектируемых объектов реализуется на базе следующих элементов:
- охрана объектов;
- ограничение доступа на объекты;
- автоматизация технологического процесса.
Основными мероприятиями по предупреждению террористических акций на проектируемых объектах являются:
- ужесточение пропускного режима при входе (въезде) на территорию проектируемых объектов;
- ежедневные обходы территории объектов и осмотр мест массового пребывания людей на предмет выявления взрывных устройств или подозрительных предметов;
- тщательный подбор и проверка кадров;
- организация и проведение совместно с сотрудниками правоохранительных органов инструктажей и практических занятий по действиям в ЧС
Для предупреждения развития аварий на рядом расположенных объектах реализованы следующие решения, снижающие возникновение ЧС на территории проектируемого объекта:
- контроль за работой оборудования объектов, который осуществляется из операторной;
- проведение проверок на прочность и герметичность трубопроводов и оборудования;
- пожарная безопасность обеспечивается комплексом проектных решений направленных на предупреждение пожаров и взрывов, а также на создание условий, обеспечивающих успешное тушение пожаров и эвакуацию людей и техники в процессе возникновения ЧС;
- решения по предотвращению несанкционированного вмешательства в ход технологических процессов;
- поддержание готовности локальной системы оповещения: в -ПЕРМЬ» проводятся ежегодные учения персонала предприятия, включающие ознакомление с сигналами и порядком эвакуации работающих в нештатных ситуациях, а также с необходимыми мерами по локализации или ликвидации чрезвычайных ситуаций. Оповещение об угрозе и возникновении чрезвычайных ситуаций на проектируемом объекте осуществляется с задействованием схемы оповещения -ПЕРМЬ»;
- решения по обеспечению беспрепятственной эвакуации людей с территории объекта: при возникновении аварии на объекте, экстренную эвакуацию людей будет производиться по имеющимся подъездным путям (автодороги);
- решения по предупреждению развития аварийных ситуаций на объектах: путем применения мер организационного и технологического характера.
Основными мероприятиями по защите персонала -ПЕРМЬ» и населения являются:
- своевременное и качественное проведение инженерно-технических мероприятий, направленных на недопущение возникновения аварий и поддержание в исправном состоянии оборудования, контрольно-измерительных приборов, коммуникаций и трубопроводов, поддержанием в постоянной готовности сил и средств, систем связи;
- обеспечение работников предприятия средствами индивидуальной защиты, спецодеждой, спецобувью;
- проведение осмотра и испытаний в соответствии с установленными требованиями защитных средств и предохранительных приспособлений.
Безопасные условия труда могут быть обеспечены при соблюдении проектных решений, а также требований действующих СНиП, технических условий и правил техники безопасности.
Система обеспечения пожарной безопасности проектируемых объектов включает в себя - систему предотвращения пожара, - систему противопожарной защиты, - комплекс организационно-технических мероприятий по обеспечению пожарной безопасности.
Защита людей и имущества от воздействия опасных факторов пожара и (или) ограничение его последствий обеспечиваются снижением динамики нарастания опасных факторов пожара, эвакуацией людей и имущества в безопасную зону и (или) тушением пожара.
Взрыво - и пожаро - безопасность проектируемых сооружений обеспечивается следующими решениями:
- герметизированная схема технологического процесса;
- соединение труб между собой осуществляется на сварке, трубопроводы не имеют фланцевых или других разъемных соединений, кроме мест установки арматуры или присоединения к оборудованию;
- технологическое оборудование принято блочное, в полной заводской готовности как наиболее надежное при монтаже и эксплуатации, оснащается манометрами, указателями уровня, запорной арматурой;
- по трассе линейного объекта предусмотрена труба газовая из полиэтилена ПЭ 100 ГАЗ SDRх45,4 по ГОСТ ;
- в начале газопровода на подключении к ГРПБ предусмотрены стальные трубы повышенной коррозионной стойкости и хладостойкости DN377х9,0 и DN530х9,0 ст. 09ГСФ К52;
- арматура принята стальная в подземном варианте на давление, превышающее технологическое рабочее по герметичности затвора класса «А» ГОСТ «Классы и нормы герметичности затворов»;
- установленная запорная арматура обеспечивает надежное отключение каждого участка от технологического процесса;
- запорная арматура оснащена указателями положений «Открыто», «Закрыто»;
- повышенная толщина стенки трубопроводов относительно расчетной;
- предусмотренное проектной документацией заводское оборудование, арматура и трубопроводы имеют сертификаты соответствия требованиям промышленной безопасности;
- надземные стальные трубопроводы, арматура и оборудование покрываются краской для защиты от атмосферной коррозии в соответствии со стандартом СТП «ЛУКОЙЛ-ПЕРМЬ»;
- для защиты стальной подземной части газопровода от почвенной коррозии предусмотрена антикоррозийная изоляция усиленного типа ленточно-полимерное покрытие по ГОСТ Р конструкции 18 с толщиной стенки 3 мм.
- система неразрушающего контроля сварных соединений стальных и полиэтиленовых трубопроводов и несущих конструкций;
- защита сварных стыков стальных труб и соединительных деталей трубопровода от коррозии предусматривается двухслойной термоусаживающейся лентой «ТИАЛ-М»;
- объем контроля сварных соединений принять 100%;
- расположение проектируемых сооружений и трубопроводов с учетом требований действующих норм и правил;
- устройство подъездов ко всем технологическим объектам;
- заземление оборудования и трубопроводов;
- контроль рабочей среды во время периодического осмотра и обслуживания и при производстве ремонтных работ переносными газоанализаторами;
- фундаменты рассчитаны на нагрузку, обеспечивающую безопасность оборудования и трубопроводов;
- при очистке подземной емкости сбора конденсата необходимо применять инструменты, изготовленные из материалов, не дающих искр;
- отогревать замерзшую арматуру и трубопроводы разрешается только паром или горячей водой, использование для этих целей паяльных ламп и других способов с применением открытого огня запрещается;
- устройство подъезда к конденсатосборнику для производства монтажных и ремонтных работ с применением средств механизации;
- запрещается движение транспорта без искрогасителя по территории площадок;
- трасса газопровода закреплена указательными знаками на каждом километре, в местах поворота, а так же при переходе искусственных и естественных препятствий;
- оснащение объектов знаками безопасности в соответствии с требованиями «Оснащение производственных объектов предупредительными знаками безопасности и надписями»;
- для молниезащиты оборудования предусматривается устройство отвода тока молнии в землю, все металлические части технологического оборудования и трубопроводы подлежат подключению к устройству молниезащиты;
- обязательный контроль качества выполнения строительно-монтажных работ - в процессе строительства не допускаются отклонения от проектной документации, при обнаружении отступлений от проекта, использования проектных материалов, порядка и качества выполнения работ, заказчик обязан приостановить строительно-монтажные работы и дать необходимые указания исполнителям работ (подрядчику) об исправлении обнаруженных дефектов;
- в качестве природоохранных мероприятий осуществляется рекультивация по всей трассе трубопровода, включающая следующие виды работ: формирование по строительной полосе слоя плодородной почвы, уборка строительного мусора, остатков труб, строительных и горюче-смазочных материалов, проведение противоэрозионных мероприятий;
- обязательное выполнение правил безопасности и инструкций по безопасному ведению работ рабочими и ИТР, все работники организаций, в том числе их руководители, обязаны проходить обучение в области промышленной безопасности и проверку знаний.
Выбор типа и определение необходимого количества первичных средств пожаротушения выполнены согласно Правилам противопожарного режима в Российской Федерации, СП 9.13130.2009.
Для размещения первичных средств пожаротушения территории защищаемых объектов оборудуются пожарными щитами (пунктами), согласно п. 4.2.2. СП 9.13130.2009.
3.8 Выводы
В результате реализации проектных предложений будут созданы условия для строительства проектируемого объекта «Строительство газопровода попутного нефтяного газа на Яйвинскую ГРЭС» ВЛ-6 кВ (электроснабжение площадки КУУГ)., расположенном в п Яйва, Яйвинского сельского поселения Александровкого муниципального района Пермского края.
3.9 Основные технико-экономические показатели проекта планировки
Основные технико-экономические показатели проекта планировки представлены в таблице 4.
Таблица 4 - Основные технико-экономические показатели проекта
№ | Наименование | Ед. изм. | Количество |
1 | Территория в границах проекта, всего: | га | 1,1742 |
