Cедельные регулирующие клапаны (стр. 5 )

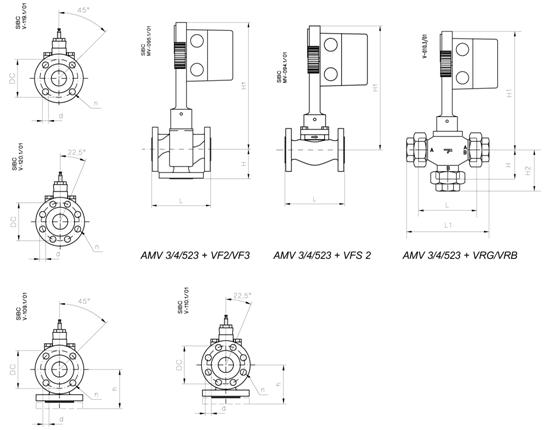

Рис. 9. Габаритные присоединительные размеры клапанов VF, VFS, VRB

с приводом AMV 323, 423, 523.

Тип	Соединение	L, мм	L1, мм	H*), мм	h, мм	H1, мм	H2, мм	DC, мм	d, мм	n, к-во. отв.	Масса, кг
VRB 20	внутр. Rp 3/4	80	-	55	-	266	-	-	-	-	0,9
VRB 25	внутр. Rp 1	95	-	60	-		-	-	-	-	1,3
VRB 32	внутр. Rp1 1/4	112	-	66	-		-	-	-	-	1,9
VRB 40	внутр Rp 1 1/2.	132	-	75	-		-	-	-	-	2,8
VRB 50	внутр. Rp 2	160	-	85	-		-	-	-	-	4,3
VRB/VRG 15	наруж. G 1	80	128	40	-		64	-	-	-	0,7
VRB/VRG 20	наруж. G 1 1/4	80	128	55	-		79	-	-	-	0,9
VRB/VRG 25	наруж. G 1 1/2	95	151	60	-		88	-	-	-	1,3
VRB/VRG 32	наруж. G 2	112	178	66	-		99	-	-	-	1,9
VRB/VRG 40	наруж. G 2 1/4	132	201	75	-		110	-	-	-	2,8
VRB/VRG 50	наруж. G 2 3/4	160	234	85	-		122	-	-	-	4,3
VFS2 15	фланцы	130	-	-	-		-	65	14	4	3,9
VFS2 20	фланцы	150	-	-	-		-	75	14	4	4,6
VFS2 25	фланцы	160	-	-	-		-	85	14	4	5,0
VFS2 32	фланцы	180	-	-	-		-	100	18	4	8,6
VFS2 40	фланцы	200	-	-	-		-	110	18	4	9,5
VFS2 50	фланцы	230	-	-	-		-	125	18	4	10,9
VFS2 65	фланцы	290	-	-	-		-	145	18	4	17,5
VFS2 80	фланцы	310	-	-	-		-	160	18	8	23,0
VFS2 100	фланцы	350	-	-	-		-	180	18	8	35,2
VF3 15	фланцы	130	-	65	-		-	65	14	4	3,0
VF3 20	фланцы	150	-	70	-		-	75	14	4	3,9
VF3 25	фланцы	160	-	75	-		-	85	14	4	4,8
VF3 32	фланцы	180	-	80	-		-	100	18	4	7,2
VF3 40	фланцы	200	-	90	-		-	110	18	4	10,0
VF3 50	фланцы	230	-	100	-		-	125	18	4	13,0
VF2/ VF3 65	фланцы	290	-	120	130		-	145	18	4	20,2
VF2/ VF3 80	фланцы	310	-	155	196		-	160	18	8	28,6
VF2/ VF3 100	фланцы	350	-	175	216		-	180	18	8	37,5

*) Только для трехходовых клапанов и VF2 Ду = 65 – 100 мм.

5. Комплектность

В комплект поставки входит:

- клапан;

- упаковочная коробка;

- инструкция.

6. Меры безопасности

Не допускается разборка при наличии давления в системе.

Не рекомендуется установка клапанов на среды, содержащие абразивные компоненты.

Как правило, клапан не требует дополнительного ухода в процессе эксплуатации. Его надежность обеспечивается высокой точностью изготовления затвора и соответствующим подбором материалов.

В целях предотвращения отложений и коррозии клапаны седельные регулирующие следует применять в системах водяного отопления, где теплоноситель отвечает требованиям "Правил технической эксплуатации электрических станций и сетей" Министерства Энергетики и Электрификации.

Для защиты клапанов от засорения рекомендуется устанавливать на входе

теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не

более 0,5 мм.

7. Транспортировка и хранение

Транспортировка и хранение седельных регулирующих клапанов VF2, VF3, VFS2, VRG3 и VRB3 осуществляется в соответствии с требованиями ГОСТ 12893 – 83.

8. Утилизация

Утилизация изделия производится в соответствии с установленным на предприятии порядком (переплавка, захоронение, перепродажа), составленным в соответствии с Законами РФ №96-Ф3 “Об охране атмосферного воздуха”, № 000-1 “Об охране окружающей природной среды”, №89-Ф3 “Об отходах производства и потребления”, №52-Ф3 “Об санитарно-эпидемиологическом благополучии населения”, а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во использование указанных законов.

9. Сертификация

Седельные регулирующие клапаны VF2, VF3, VFS2, VRG3 и VRB3 сертифицированы ГОССТАНДАРТом России в системе сертификации ГОСТ Р. Имеется сертификат соответствия, лицензия на применение знака соответствия системы сертификации ГОСТ Р, а также официальное письмо ЦГСЭН о том, что продукция не подлежит обязательной гигиенической оценке.

10. Гарантийные обязательства

Изготовитель - поставщик гарантирует соответствие седельных регулирующих клапанов VF2, VF3, VFS2, VRG3 и VRB3 техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения клапанов - 18 месяцев со дня отгрузки со склада предприятия - изготовителя или продавца.
