Карусель

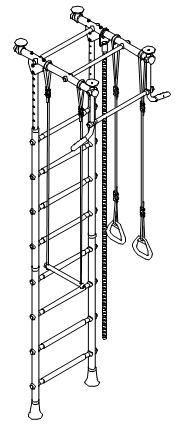

ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС

СЕРИИ

ДСК 2.02.02

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДСК 2.02.02 РЭ

игрового спортивного оборудования»

Россия, г. Чебоксары

Введение

Внимательно прочтите руководство по эксплуатации (РЭ) для ознакомления с правилами сборки, безопасной эксплуатации, обслуживания, транспортировки и хранения изделия «Детский спортивный комплекс» серии «Карусель». Далее – КОМПЛЕКС.

Работы по сборке, разборке и установке КОМПЛЕКСА должны производить не менее 2-х человек после изучения РЭ.

(РЭ) рекомендуется хранить в течении всего срока эксплуатации КОМПЛЕКСА.

Во избежание получения травм не допускается:

-присутствие и участие детей при монтаже КОМПЛЕКСА;

-проведение регулировки КОМПЛЕКСА детьми;

-занятия детей на КОМПЛЕКСЕ без присмотра взрослых;

-занятия при отсутствии мягких ковриков;

-занятие на КОМПЛЕКСЕ более чем одним ребенком.

РЭ распространяется на модели и исполнения Комплексов:

·  ДСК 2.02.02

Безопасность КОМПЛЕКСА подтверждена сертификатами соответствия:

·  Госстандарта России, сертификат № РОСС RU. АЕ83. В24173 от 01.01.2001;

·  TÜV NORD, сертификат №3 от 01.01.2001.

1.  НАЗНАЧЕНИЕ

КОМПЛЕКС предназначен для выполнения спортивных и игровых упражнений внутри жилых помещений.

2.  ТЕХНИЧЕСКИЕ характеристики

Таблица 1

	ДСК 2.02. 02
Габаритные размеры, мм	длина	700
ширина	835
высота	от 2400 до 3017
Вес нетто, кг, не более	30
Максимальная нагрузка, кг	100
Минимальный возраст ребенка	3 года
Срок службы, (не менее).	5 лет
Высота помещения: H min, мм H max, мм	2440 3017

ДСК 2.02. 02

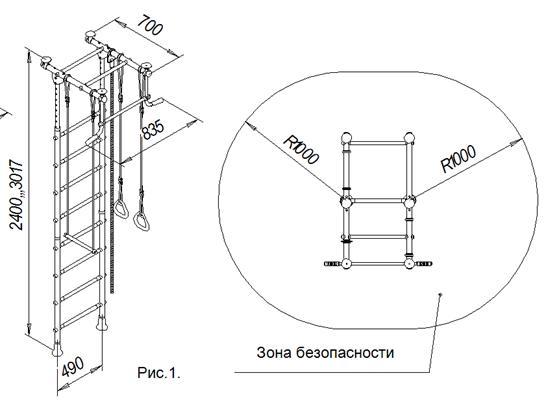

Зона безопасности

Рис.1.

3.  УСТРОЙСТВО

3.1  Состав изделия.

3.1.1  КОМПЛЕКС представляет собой сборно-разборную каркасную конструкцию из металлических труб, закрепленную между полом и потолком враспор.

3.1.2  Основными составными элементами КОМПЛЕКСА являются:

·  вертикальная «гимнастическая лестница»;

·  горизонтальная неподвижная верхняя рама.

3.1.3  Для выполнения спортивных упражнений и проведения игр на элементы КОМПЛЕКСА может устанавливаться навесное оборудование.

3.2  Сведения по применённым материалам.

Материалы, применённые при изготовлении деталей КОМПЛЕКСА, разрешены к применению в продукции, предназначенной для детей, и имеют санитарно-эпидемиологические заключения (СЭЗ) и гигиенические сертификаты.

3.3  Отличия модификаций изделий.

3.3.1  Отличия моделей Комплексов:

·  ДСК 2.01.01 – симметричная «Т»-образная рама, L=1040мм;

·  ДСК 2.02.02 – несимметричная «Г»-образная рама, L=680мм;

3.3.2  Отличия исполнений Комплексов определяются:

·  стандартной комплектацией навесного оборудования;

·  типом ступеней гимнастической лестницы:

ДСК 2.01.02, ДСК 2.02.01, ДСК 2.02.02 - ступени металлические, с оболочкой из ПВХ;

ДСК 2.01.06, ДСК 2.02.05, ДСК 2.02.06 - ступени деревянные;

ДСК 2.01.08, ДСК 2.02.07, ДСК 2.02.08 - ступени металлические, окрашенные порошковой краской.

4. комплектность

Базовая комплектация Комплексов приведена в таблицах 2 и 3.

Примечание: В связи с постоянной работой над совершенствованием выпускаемой продукции возможны изменения, не отраженные в настоящем руководстве. Внесенные изменения не ухудшают потребительских свойств продукции.

КОМПЛЕКТНОСТЬ ДСК 2.ХХ. ХХ Таблица2

№ поз.	Детали, сборочные единицы		ДСК 2.02.ХХ
Количество на исполнение, шт.
Обозначение	Наименование			ДСК 2.02.01	ДСК 2.02.02	ДСК 2.02.05	ДСК 2.02.06	ДСК 2.02.07	ДСК 2.02.08	№ п/э пак.	№ упак.
1	ДСК 05-036	Опора нижняя	4	1	1		4	1	1
2	1.ДСК 033.03.01	Вставка	2		1		2		1
4	1.ДСК 010	Стойка нижняя	2		1		2		1
5	ДСК	Стойка верхняя	2		1		2		1
6	1.ДСК-Пр.00.01-01	Перекладина метал.+ПВХ	8	-	-		1		8	8	-	-	-	-		1
1.ДСК-Пр.04.01	Перекладина деревянная	-	11	-		1		-	-	11	11	-	-		1
1.ДСК-Пр.00.01	Перекладина металлич.	3	-	11		1	o	3	3	-	-	11	11		1
8	ДСК +ДСК 05.059	Вставка с заглушкой	2		1		2		1
9	ДСК 05-011	Корпус	26	48	26	1	1		26	48	26	1	1
10	ДСК 05-012	Заглушка	26	1	1		26	1	1
13	ДСК 05-021	Втулка	2	1	1		2	1	1
14	ДСК 05.055	Полуколпак	4		1		4		1
17	ДСК 05-037	Опора ДСК верхняя	4	1	1		2	1	1
18	ДСК 02-011	Кронштейн	2		1		2		1
19	ДСК 01-004П-01	Балка 1040	2		1		-
ДСК 01-005П-04	Балка 680	-				2		1
20	ДСК 05-022	Заглушка	4	1	1		4	1	1
21	ДСК 00-141П	Стойка в сборе	2		1		2		1
22	ДСК 05-024	Втулка	2	1	1		2	1	1
23	ДСК 05-025	Полувтулка	4	1	1		4	1	1
34	ДСК 05.056	Катушка-клипса	8	1	1		6	1	1
37	ДСК 05.082.00	Компенсатор 32х38	4	1	1		4	1	1
Стандартные изделия
61	Болт М8х45.58.016 ГОСТ 7798-92	4	2	1		4	2	1
62	Болт М8х55.58.016 ГОСТ 7798-92	6	2	1		6	2	1
64	Болт М8х65.58.016 ГОСТ 7798-92	22	-	22	2	1		22	-	22	2	1
67	Болт М16х110.58.016 ГОСТ 7798-92	2	2	1		2	2	1
75	Гайка М8.4.016 ГОСТ 5915-98	10	2	1		10	2	1
77	Гайка М16.4.016 ГОСТ 5915-98	2	2	1		2	2	1
79	Шуруп 8х90 ГОСТ	-	22	-	2	1		-	22	-	2	1
81	Шайба 8.04.016 ГОСТ	42	2	1		42	2	1
82	Шайба 12.04.016 ГОСТ	2	2	1		2	2	1
83	Шайба 14.04.016 ГОСТ	2	2	1		2	2	1
84	Заглушка D10	44	1	1		44	1	1
	Ключ торцовый S 13	1	2	1		1	2	1
	Ключ шестигранный S6мм *	1	2	1		1	2	1
	Ключ S24мм	1	2	1		1	2	1
Навесное оборудование
100	Тип крепления навесного оборудования (на катушках, на анкерах, на зажимах) оговаривается при заказе	Канат	1		1		1		1
101	Кольца гимнастические	1		1		1		1
102	Трапеция	1		1		1	-	1	-	1	-		1
103	Лестница веревочная	1		1		-	1	-	1	-	1		1
Документация
	Руководство по эксплуатации	1		1		1		1

* входит в комплект поставки при отправке навесного оборудования на хомутах.

Комплектующие сборочные единицы и детали Комплекса

Таблица 3

Опора нижняя ДСК 05-036 поз.1	Вставка поз.2 1.ДСК 033.03.01
Стойка нижняя 1.ДСК 010 поз.4	Стойка верхняя ДСК поз.5	Перекладины: 1.ДСК-Пр00.01-01СБ 1.ДСК-Пр00.01СБ; 1.ДСК-Пр04.01СБ поз.6
Вставка с заглушкой поз.8 ДСК + ДСК 05.059	Корпус ДСК 05-011 поз.9	Заглушка ДСК 05-012 поз.10
Втулка ДСК 05-021 поз.13	Полуколпак ДСК 05.055 поз.14
Опора ДСК верхняя ДСК 05-037 поз.17	Кронштейн ДСК 02-011 поз.18	Балка 1040 ДСК 01-004П-01, Балка 680 ДСК 01-005П-04 поз.19
Заглушка ДСК 05-022 поз.20	Стойка ДСК 00-141П поз.21	Втулка ДСК 05-024 поз.22
Полувтулка ДСК 05-025 поз.23	Катушка-клипса ДСК 05.056 Поз.34	Компенсатор 32х38 ДСК 05.082.00 поз.37

5. Инструкция по установке

5.1  Эксплуатационные ограничения.

5.1.1  Деревянные потолки не пригодны для установки Комплекса.

5.1.2  Подвесные потолки не пригодны для установки Комплекса.

5.1.3  Нельзя устанавливать Комплекс в углах помещений.

5.2  Размещение КОМПЛЕКСА в помещении.

5.2.1  Допустимый размер неровностей пола и потолка не более 5 мм.

5.2.2  Должен быть обеспечен свободный доступ к Комплексу.

6. ИНСТРУКЦИЯ ПО СБОРКЕ

6.1  Подготовка к сборке, инструменты и приспособления.

6.1.1  Распакуйте КОМПЛЕКС.

6.1.2  Разложите комплектующие детали на заранее подготовленном месте (стол, участок пола).

6.1.3  Убедитесь, что комплектность поставки совпадает с паспортными данными на Ваш КОМПЛЕКС.

6.1.4  В процессе сборки необходимы инструменты, указанные в таблице 4:

Таблица 4

Наименование	Количество, шт.
Ключ гаечный торцовый с размером зева S=13мм	1 (входит в комплект ДСК)
Ключ шестигранный S=6мм	1
Ключ гаечный односторонний S=24мм	1
Строительный отвес	1	В комплект поставки ДСК не входят
Строительный уровень, длиной 1м	1
Лестница-стремянка, высотой 1,5м	1

6.2  Меры безопасности.

6.2.1  Работы по сборке, разборке и установке КОМПЛЕКСА должны производить не менее 2-х человек.

6.2.2  Не допускается присутствие и участие детей при монтаже КОМПЛЕКСА.

6.2.3  Сборку КОМПЛЕКСА производить поэтапно, следуя указаниям, изложенным в руководстве по эксплуатации.

6.3  Последовательность сборки и установки КОМПЛЕКСА.

6.3.1. Собрать верхнюю и нижнюю полулестницы (Рис.2). Болты поз.64 (шурупы поз.79) туго не затягивать.

верхняя полулестница нижняя полулестница

А- Лестница с перекладинами

из металла или металла

с ПВХ покрытием.

В- Лестница с деревянными

перекладинами

Рис.2

6.3.2.  Собрать верхнюю и нижнюю полулестницы между собой (Рис.3) Компенсаторы поз.37 устанавливать без усилия.

Рис.3

6.3.3.  Собрать турник

Рис.4

6.3.4.  Собрать раму. Для исполнений Комплексов ДСК 2.01.02, ДСК 2.02.01, ДСК 2.02.02 перекладины металлические

ДСК 2.01.ХХ ДСК 2.02.ХХ

Рис.5

6.3.5.  Установить раму на лестницу.

Рис.6

6.3.6.  Монтаж КОМПЛЕКСА. А- Перекладины из металла или металла с ПВХ покрытием.

В- Перекладины из дерева

I-  Установить опоры поз.1.

II-  Поднять раму до упора с потолком.

III-  Опустить раму до первого совпадения отверстий в стойке лестницы и во вставке рамы. В верхние совмещенные отверстия установить перекладину.

Рис.7

IV-  Установить оставшиеся перекладины. Туго затянуть крепеж и установить заглушки поз.10.

V-  Распереть Комплекс вывинчиванием болта поз.67:

o  для ДСК 2.01.ХХ до соприкосновения центральных опор поз.17 с потолком;

o  для ДСК 2.02.ХХ после касания всех опор с потолком необходимо выполнить 1-3 оборота болта

VI-  Установить полуколпаки поз.14 и заглушки поз.84.

6.4.  Указания по размещению навесного оборудования.

6.4.1. Навесное оборудование поставляется заказчику в упакованном виде.

6.4.2. Собрать навесное и встраиваемое оборудование согласно указаниям о сборке в паспорте на это оборудование.

6.4.3. Общий вид КОМПЛЕКСА с рекомендуемым расположением навесного оборудования показан на обложке

6.5.  Контроль правильности монтажа.

6.5.1. Проверить вертикальность установки стоек лестницы относительно пола, используя отвес. При отклонении освободить болты (поз.67), обеспечить вертикальность (контролировать по отвесу) и окончательно закрепить стойки между полом и потолком с помощью болтов.

7.  Инструкция по обслуживанию и уходу

7.1  Осмотр и проверка металлоконструкций Комплекса.

7.1.1  Перед началом занятий необходимо проверять:

·  целостность конструкции, наличие всех элементов Комплекса;

·  наличие защитных пластмассовых колпачков на крепёжных деталях;

·  устойчивость комплекса и надёжность крепления лестницы;

7.1.2  Периодически, не реже 1 раза в месяц, необходимо проверять:

·  затяжку крепёжных и резьбовых соединений;

·  отсутствие смещения нижних (верхних) опор от положения при первоначальной установке;

Невыполнение осмотра и проверки КОМПЛЕКСА может привести к его падению или опрокидыванию!

7.2  Осмотр и проверка навесного оборудования.

7.2.1  Все крепежные элементы должны быть надежно затянуты.

7.2.2  Проверить прочность узлов и элементов подвески навесного оборудования, выполненных на основе верёвок и шнуров.

7.2.3  Проверить целостность верёвок, шнуров, отсутствие перетирания и повреждений волокон, прядей.

7.2.4  Проверить целостность деревянных деталей навесного оборудования.

7.3  Регулировка.

7.3.1  При ослаблении крепежных соединений, произвести их подтяжку, используя стандартный инструмент.

7.3.2  При необходимости произвести установку или замену пластмассовых колпачков, закрывающих резьбовые части.

7.3.3  Все вышедшие из строя комплектующие элементы заменять аналогичными, произведенными на предприятии – изготовителе.

7.3.4  Запрещается самостоятельное изготовление и замена составных частей КОМПЛЕКСА.

8.  Инструкция по эксплуатации

8.1  Меры безопасности.

8.1.1  Суммарная нагрузка на КОМПЛЕКС (в том числе – и на отдельное навесное оборудование) при занятиях не должна превышать 100кг, если иное не указано в РЭ на встраиваемое оборудование.

8.1.2  Для предотвращения ушибов и травм, во время занятий рекомендуется укладывать на пол элементы мягких форм с размерами не менее (1,0x1,0x0,1)м.

8.1.3  Рекомендуется хранить данное руководство по эксплуатации в течение всего срока эксплуатации комплекса.

8.2  Указания по эксплуатации.

8.2.1  Внимание! Занятия детей на КОМПЛЕКСЕ должны проводиться под наблюдением взрослых.

8.2.2  Одновременно на Комплексе может заниматься только один ребёнок.

8.2.3  Одновременно на Комплексе может использоваться только одно навесное оборудование.

В случае невыполнения мер безопасности и указаний по эксплуатации КОМПЛЕКСА ребенок может получить травмы!

8.3  Рекомендации по спортивным упражнениям.

8.3.1  При регулярных ежедневных занятиях на комплексе у ребенка улучшается общее физическое состояние (осанка, аппетит, сон).

8.3.2  Для развития силы и ловкости рекомендуем следующие упражнения:

·  на гимнастической лестнице - подъем и опускание по лестнице, тренировка брюшного пресса;

·  на перекладине – подтягивание, жим на руках;

·  на канате - подтягивание, подъем по канату;

·  на веревочной лестнице - подъем и спуск;

·  на кольцах и трапеции – подтягивание, перевороты, тренировка брюшного пресса.

8.3.3  Конкретные виды упражнений и объёмы нагрузок выбираются родителями после консультации со специалистами (спортивные тренеры, врачи).

9.  Транспортировка и Хранение

9.1  Транспортировка КОМПЛЕКСА производится в упаковке производителя любым видом транспорта, обеспечивающим его сохранность.

9.2  До установки в рабочее положение КОМПЛЕКС хранить в упаковке завода-изготовителя в закрытых сухих помещениях с естественной вентиляцией воздуха.

9.3  Условия хранения КОМПЛЕКСА соответствуют 2(С) по ГОСТ .
