ZERODUE. Руководство по эксплуатации и техническому обслуживанию

ZERODUE

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1. ГАБАРИТНЫЕ РАЗМЕРЫ Открыто 1040 мм Закрыто 740 мм А Основание столба В Основание контактное

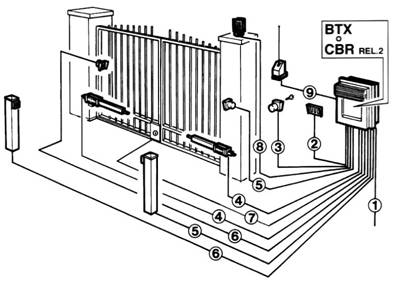

2. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

1. Однофазная линия 2 х 1,5 + земля

2. Провод кнопки 4 х 1

3. Замковый переключатель 3 х 1

4. Двигатель 3 х 1,5 + земля

5. Принимающая фотоячейка 4 х 1

6. Передающая фотоячейка 2 х 1

7. Электрический замок 2 х 1

8. Мигающая лампа 2 х 1

9. Антенна (с экранировкой) 52 Ом, макс. 3 м

10. Приемник пользователя 4 х 1

ДВИГАТЕЛЬ

4 – коричневый – открывание

5 – синий – общий

6 – черный – закрывание

3. КООРДИНАТЫ

КООРДИНАТЫ	ВРЕМЯ	ДЛИНА СЕКЦИИ, мм	УГОЛ ОТКРЫВАНИЯ, о
А	В	Р	Zerodue S	Zerodue V
90	90	55	18	13	МАКС. 2500	90
100	100	65	20	14
120	110	85	22	16
120	120	60	24	17
140	120	80	26	19
160	120	100	28		МАКС. 4000	90
150	130	90	29
180	100	145	30
80	140	/	30	3500	120

4. СБОРКА
	7. УПОР БАЛКИ

8. ВОРОТА ОТКРЫТЫ

9. ЗАМКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ

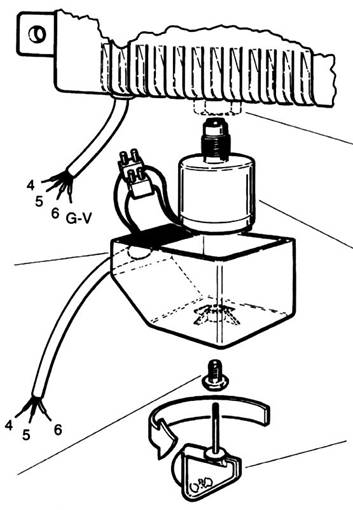

10. ЭЛЕКТРИЧЕСКИЙ ТОРМОЗ 4 – коричневый – открывание 5 – синий – общий 6 – черный – закрывание G-V – желто-зеленый – земля а. Корпус тормоза модели EF б. Крышка отверстия для подачи масла в. ЭЛЕКТРИЧЕСКИЙ ТОРМОЗ г. Латунный болт д. Ключ ручного перемещения Электрический тормоз модели EF позволяет сделать привод ZERODUE нереверсируемым. Не допускается использование кабелей длиной более 2,5 м. Подключите параллельно с двигателем (4-4, 5-5, 6-6). Максимальная частота использования 30 открываний/закрываний в час.

Рис. 3-4. Выберите координаты А и В в соответствии с размерами контактного ограничителя, столба и временем открывания. Если значение, стоящее в графе Р, превышено, необходимо разобрать столб.

Рис. 5-6-7-8. Установите ZERODUE на предварительно установленный на стене, приваренный или привинченный кронштейн столба. Убедитесь, что хромированный стержневой упор полностью входит на свое место. Присоедините контактный кронштейн к вилке (приваривать или привинчивать только при открытых воротах) после открывания ворот на нужный угол.

Перед привариванием кронштейна к воротам убедитесь, что ZERODUE установлен на нужном уровне. Оберегайте хромированный стержень от повреждений.

Рис. 9. Подключите ZERODUE к пульту управления BTX или CBR REL.2. Установите замковый переключатель так, чтобы ворота останавливались немедленно при контакте с препятствием. Для регулировки этой функции необходимо привлечь специалиста.

Рис. 10. Тормоз модели EF можно использовать только если электрический замок не установлен. Для установки тормоза установите ZERODUE крышкой отверстия подачи масла вверх, снимите крышку и алюминиевую пластину и наверните EF на отверстие. Подключите провода электрического тормоза к контактам на крышке и привинтите крышку к тормозу латунным болтом, входящим в комплект. Подключите провода от крышки 4-5-6 параллельно с соответствующими проводами 4-5-6 ZERODUE, как показано на рис. 10. для проведения ручной пробы ворот вставьте ключи в латунный болт и поверните по часовой стрелке.

ВНИМАНИЕ!

ВСЯ ПРОДУКЦИЯ ДАННОЙ СЕРИИ ПЕРЕД ПОСТАВКОЙ ИСПЫТЫВАЕТСЯ НА ПРЕДМЕТ НОРМАЛЬНОЙ РАБОТЫ. ДВИГАТЕЛИ ФИРМЫ O&O УСТАНАВЛИВАЮТСЯ В СООТВЕТСТВИИ СО СТАНДАРТАМИ БЕЗОПАСНОСТИ UNI 8612.
