Инструкция по монтажу рентгеновского аппарата для
облучения крови и её компонентов «Ардок-1»
1. Рентгеновский аппарат «Ардок-1» поступает потребителю в транспортной упаковке.
|
Рис.1
Внутри упаковни отдельно содержится корпус аппарата, закрытый чехлом и закреплённый на поддоне четырьмя болтами с резьбой М10, транспотная тележка-подставка в разобранном виде, крепёж для сборки транспортной тележки-подставки и установки на неё корпуса аппарата, заглушки на отверстия в тележке и корпусе аппарата, документация (см. Рис.1 и Рис.2).
|
|
|
Рис.2
2. Для начала сборки необходимо снять верхние крышки и боковые стенки внешней обшивки упаковки, вывинтив шуруры крепления при помощи шуруповёрта и оставив корпус аппарата на поддоне (см. Рис.3).
Рис.3
3. Далее необходимо собрать тележку-подставку на колёсах, используя крепёж - болты с резьбой М10 для крепления корпуса тележки и винты с резьбой М6 для крепления колёс в соответствии с Рис.4.
|
Рис.4
4. Для установки корпуса аппарата на тележку подставку необходимо иметь подъёмную гидравлическую тележку, обеспечивающую поднимание на высоту не менее 700 мм и вес не менее 500 кг. Например, гидравлические тележки Unilift LTH-500A, Noblift TF75 с шириной стола 500-510 мм или аналогичные механизьмы (см. Рис.5).
Рис.5
5. Далее необходимо перекантовать корпус аппарата вместе с поддоном на стол гидравлической тележки (см. Рис.6).
Рис.6

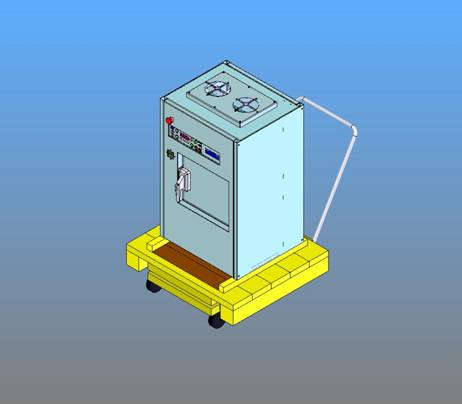

6. Поднять корпус аппарата на уровень тележки подставки (см. Рис.7) и вывернуть болты крепления корпуса аппарата к поддону. В качестве инструмента везьде можно использовать торцевой ключ на 17.
.
Рис. 7
7. Далее необходимо перетянуть в горизонтальном направлении корпус аппарата на тележку подставку. Это самый ответственный момент. Перед перетягиванием рекомендуется для улучшения скольжения подложить под корпус аппарата на деревянные бруски и верхнюю часть тележки подставки тонкий текстолит или оргалит, приподняв корпус на 1-2 мм деревянным рычагом сначала с одной стороны, а затем с другой. Перетягиваль необходимо двум человекам, стоящим с двух сторон корпуса аппарата. Тянуть нужно СТРОГО равномерно, чтобы корпус аппарата весом более 300 кг перемещался параллельно и не соскочил с тележки-подставки. При этом тележку- подставку необходимо удерживать от перемещения, например, упереть в стену. Смотри этапы перетягивания на Рис.8.
1 этап 2 этап 3 этап
Рис.8

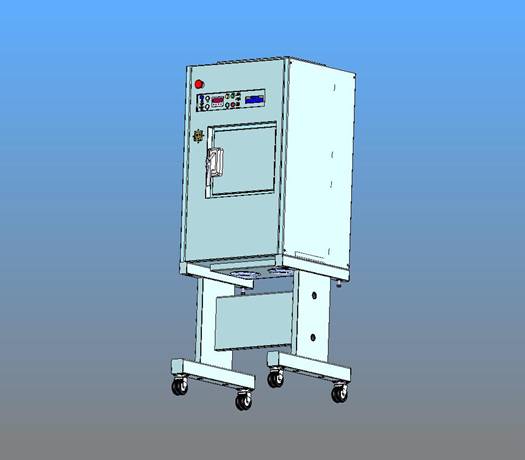

8. После перетягивания корпуса аппарата на тележку-подставку его нужно закрепить на тележке - подставке через отверстия в тележке четырьмя болтами М10 с помощью торцевого ключа, имеющимися в крепеже (см. Рис.10), и установить заглушки на отверстия в тележке-подставке. При креплении возникает необходимость центрирования отвертий в тележке-подставке и корпусе аппарата. Для этого нужно немного двигать ещё не закрепленный корпус аппарата. Рекомендуется в начале поймать и наживить болт в одном отверстии, а затем приподнимая корпус на 1-2 мм при помощи подъёмной тележки с разных сторон наживить болты на остальных отверстиях. Чтобы не повредить окраску аппарата рекомендуется использовать ветош.
|
|
Рис.9
На этом монтаж считается законченным.
