488 артикул
Машина Джип педальная для катания детей
Рекомендации к использованию:
- Игрушка должна поступать к ребенку только после сборки взрослыми
- Храните мелкие детали и пластиковую упаковку в недоступном для детей месте
- Игра должна происходить только под присмотром взрослых
- Не играйте с машиной рядом с лестницами, наклонными поверхностями, дорогами, водоемами
- Следите, чтобы во время игры дети были обутыми
- Машина выдерживает только одного ребенка
- Не допускайте перегрузки машины по весу и следите за возрастным ограничением
- Машина не предназначена для коммерческих целей и/или коллективного использования
Чистка:
- Не погружайте машину в воду, протирайте ее влажной тряпкой с мылом (если необходимо).
- При мытье не используйте алкоголь или растворитель.
Техническая специфика:
Приблизительный вес машины - 7,5 кг
Максимальная нагрузка – 24,5 кг
Рекомендуемый возраст – 1-5 лет

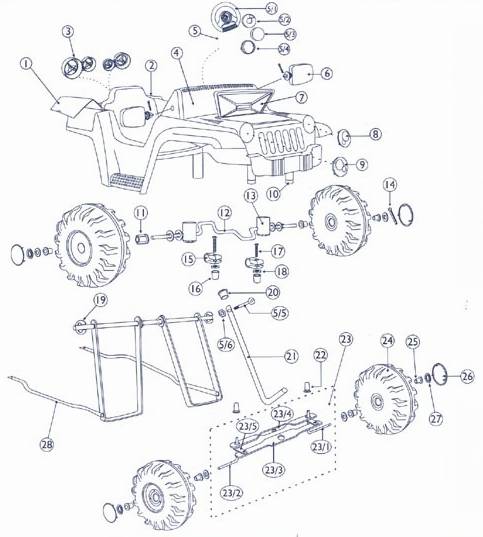

Детали:
1. Правая крышка
2. Левая крышка
3. Задние фары
4. Корпус
5. Рулевое управление
5/1. Руль
5/2. Отсек для звонка
5/3. Крышка отсека
5/4. Звонок
5/5. Шуруп рулевого стержня
6. Зеркало заднего вида
7. Передний капот
8. Левый поворотник
9. Правый поворотник
10. Крепление корпуса
11. Движущая втулка
12. Задняя ось
13. Подшипник задней оси
14. Штифт
15. Кронштейн
16. Колпачок на шуруп
17. Шуруп для кронштейна
18. Гайка для кронштейна
19. Удерживающая шайба
20. Втулка рулевого стержня
21. Рулевой стержень
22. Втулка передней оси
23. Управление
23/1. Левая передняя ось
23/2. Правая передняя ось
23/3. Проводник связывающего стержня
23/4. Связывающий стержень
23/5. Втулка связывающего стержня
24. Колесо
25. Втулка колеса
26. Колпак на колесо
27. Удерживающая шайба
28. Шасси (главный стержень)
Сборка:
1. Переднее колесо
Колеса разобраны. Чтобы собрать их, установите блок со стержнем сцепления в уступицы в передней части корпуса, подогнав по диметру втулки уступиц.
2.
 |
Задние колеса
На задней оси одно из колес разобрано. Чтобы собрать его передвиньте кронштейн, закрепите шайбу на конце оси с помощью скотча, закрепите колесо (проверьте, хорошо ли закреплен стержень), наденьте шайбу, переместите кронштейн на конец оси и заверните кронштейн. Закрепите подшипники в уступицах на задней части корпуса.
3.
 |
Стержень управления
Стержень управления уже соединен с педалями и корпусом. Соедините скобы с задней осью и закрепите с помощью шурупов, шайб и гаек.
4.
Спицы управления
Вставьте спицы в корпус через стержень сцепления и втулку корпуса. Затем закрепите спицы в направляющем стержня управления, как показано на картинке.
5.
Руль управления
Снимите гайку и шуруп с оси управления. Вставьте руль в отверстие и закрепите отверткой шуруп и гайку.
6.
 |
Зеркала заднего вида
