Обеспыливающее оборудование

группа «Строммашина»

г. Самара, ул. XXII Партсъезда, 10 А,

8 (8, ,

www. *****

e-mail *****@***ru

ICQ:

Производство строительного, транспортирующего,

сушильного, обеспыливающего оборудования

Обеспыливающее оборудование

Фильтры рукавные:

Предназначены для обеспыливания различных промышленных газов, отходящих из технологических установок, работающих в различных отраслях промышленности : строительных материалов, цементной, металлургической, химической и т. д.

поставляется в двух вариантах исполнения :

- с рабочей температурой газов до 140 град. С

- с рабочей температурой газов до 220 град. С

ФРБ1 -площадь фильтрации 35 кв. м,производительность 3150м. куб/ч,

габариты 2200*3100*4500

ФРБ2 —площадь фильтрации 60 кв. м,производительность 5400м. куб/ч,

габариты 2200*3100*5700

ФРБ3 —площадь фильтрации 90 кв. м,производительность 8100м. куб/ч,

габариты 2200*3100*6800

ФР 10 — площадь фильтрации 10 кв. м,производительность 1000м. куб/ч,

Циклоны:

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), а также сжигания воздуха в различных отраслях промышленности (чёрной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов).

Тип установки ЦН15.УП

Технические характеристики

Производительность, м³/час, при w=2,5м/сек 00 3

Производительность, м³/час, при w=4м/сек 100 5

Масса, кг

Рабочий объём бункера, м³ 0,17 0,17 0,21 0,33 0,47 0,56 0,64

Тип установки ЦН15.2УП

Технические характеристики

Производительность, м³/час, при w=2,5м/сек 100 6

Производительность, м³/час, при w=4м/сек 200 11

Масса, кг 1

Рабочий объём бункера, м³ 0,2 0,31 0,5 0,6 0,83 1,15 1,45

Тип установки ЦН15.4УП

Технические характеристики 4070

Производительность, м³/час, при w=2,5м/сек 43

Производительность, м³/час, при w=4м/сек 722

Масса, кг 60 82

Рабочий объём бункера, м³ 0,54 0,77 1,11 1,5 2,27 2,28

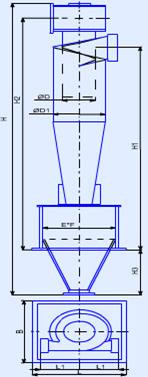

Основные установочные размеры

D

D1

H 282 5

H1 120 3

H2 293 4

H3

B 1

L 1

L1

E

F

Транспортирующее оборудование

Конвейеры винтовые - предназначены для горизонтального и наклонного транспортирования мелкокусковых, зернистых, пылевидных сухих материалов.

Это стационарное устройство имеющее винт, вращающийся в пылеплотном желобе, который обеспечивает хорошую герметичную защиту. Также состоит из привода, смонтированного на отдельной раме, головного концевого подшипников, устанавливаемых на передней и задней стойках, секций желобов, соединенных между собой фланцами, подвесных подшипников, секций винтов и крышек. Длина желоба может быть от 3 до 32 метров с дискретностью 2м. Конвейера могут иметь два варианта расположения привода подающего винта: толкающий, тянущий. При толкающем варианте привод располагается со стороны загрузочного окна, при тянущем расположение привода со стороны разгрузочного окна.

Технические характеристики КВ2016Б КВ3225А КВ4032А

Диаметр винта, мм

Максимальный угол наклона, град.

Шаг, мм

Длина желоба, м 2 — 32 2 — 32 2 — 32

Установленная мощность, кВт 2,2 — 4 2,2 — 22 7,5 — 22

Частота вращения, об./мин.

Производительность конвейера при коэффициенте заполнения, м³/ч 4 12,5 32

Производительность конвейера при коэффициенте заполнения, м³/ч 5 16 40

Производительность конвейера при коэффициенте заполнения, м³/ч 6,3 25 50

Масса без шкафа управления, кг

1

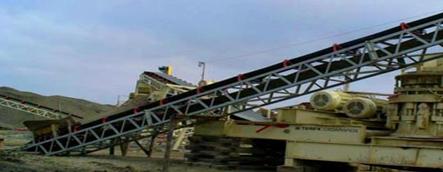

Конвейеры ленточные- применяются для транспортирования не пылящих сыпучих материалов (щебень, гравий, песок и т. д)

Не заменимы в строительной и аграрной промышленности. Позволяет транспортировать материал на больших отрезках расстояния, за короткий промежуток времени. Если, есть необходимость рабочую часть конвейера можно сделать закрытой, всё зависит от категории транспортируемого груза. Могут иметь различную длину от 5-60 метров, ширину ленты от мм.

Технические характеристики

Производительность, т/час до 1000

Ширина ленты, мм от 200...1000

Толщина, мм от 6...20

Скорость движения ленты, м/с до 6

Привод мотор-редукторы, традиц. приводы

Конструктивные особенности стационарные, передвижные, закрытого, герметичного

исполнения и др. конструктивные особенности

в зависимости от техзадания

*** Запасные части к конвейерам :

-ролики

-роликоопоры

-приводные, натяжные барабаны

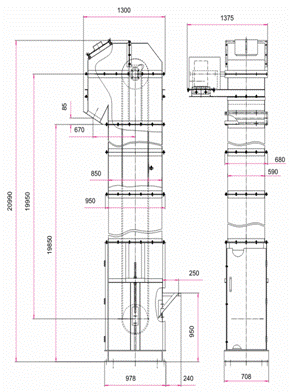

Элеваторы ковшовые ленточные - предназначены для вертикального транспортирования насыпных мелкокусковых и порошкообразных материалов. В зависимости от высоты транспортирования и объёма массы насыпного груза, элеваторы оснащаются приводами различной мощности. Преимуществом является возможность транспортирования материалов различных фракций на значительную высоту. Конструкция привода позволит регулировать производительность. Возможна модификация ковшей под условия заказчика. Элеваторы применяются в строительной, стеклокерамической, металлургической, химической, горнодобывающей и других отраслях промышленности.

Технические характеристики ЭЛГ 160 ЭЛГ 250 ЭЛГ320

Производительность, м³/ч 10,1 32,2 51,6

Тип ковша*** глубокий глубокий глубокий

Ширина ковша, мм

Шаг между ковшами, мм

Диаметр натяжного барабана, мм

Обёмная масса материала, m/м³ 0,8-2,0 0,8-2,0 0,8-2,0

Максимальный размер кусков

транспортируемого материала, мм

до 10%

до 25%

до 50%

до 75%

до 100%

Ёмкость ковша, м³ 0,9 2,8 5,6

*** По требованию заказчика возможна поставка с

мелким ковшом

Элеваторы цепные- применяются для транспортировки сыпучих, пылевидных, зернистых, мелкокусковых и среднекусковых сухих грузов.

Технические

характеристики ЦО-250 ЦС-320М ЦС-400М

Тип цепи пластинчатая

Шаг ковшей, мм

Ширина ковша, мм

Скорость движения, м/ 0,63 0,54 0,54

Ёмкость ковша, л 2 4 7,8

Производительность,

м³/час

Максимальная высота

элеватора, м 5,5...33,5 30,7 37,8

**Запасные части к элеваторам:

- ковши

-барабаны натяжные

-барабаны приводные

-подшипниковые узлы

-секции

Сушильное оборудование

Сушильные барабаны- предназначены для сушки сыпучих материалов топочными газами. Применение находят в производстве строительных материалов, в различных линиях для тепловой сушки известняка, глины, песка, мела и других сыпучих материалов размером частиц до 60 мм.

Технические характеристики

БС 1,0

Длина корпуса барабана, мм 4

Производительность по

кварцевому песку при

начальной влажности 10%,

конечной влажности 0,5 ,

тонн/час 1 - 2,2 2,5 - 3,5 3,5 -4,5 4,5 — 5,5 5,5 - 6,5

Объем корпуса барабана, м3 3,14 4,72 6,28 7,85 9,42

Масса, кг 270 4920

Частота вращения барабана 3,7 / 5 / 7,5 об / мин

Угол наклона корпуса барабана

к горизонту 1-4 град

Редуктор 1 Ц2У(21) 1Ц2У(21)

Двигатель

Типоразмер 5A132M8/6/4 5А160S8/6/4

Мощность 2,8 / 3,0 / 6,0 4 / 4,5 / 7,5

Частота вращения 750 / 1000 / 1500 об/мин

Технические характеристики

БС 1,2

Длина корпуса барабана, мм 4

Производительность по

кварцевому песку при

начальной влажности 10%, 3,5 — 4,5 4,5 — 6 6 — 7,5 7,5 — ,5

конечной влажности 0,5

тонн/час

Объем корпуса барабана, м3 6,78 9,05 11,31 13,57 15,83

Масса, кг 510 9390

Частота вращения барабана 3,5 / 5,2 / 6,5 об / мин

Угол наклона корпуса барабана

к горизонту 1-4 град

Редуктор 1Ц2У(21) 1Ц2У(21)

Двигатель

Типоразмер 5A160S8/6/4 4А180M8/6/4

Мощность, кВТ 4 / 4,5 / 7,5 8 / 10 / 12,5

Частота вращения 750 / 1000 / 1500 об/мин

Технические характеристики

БС2,0

Длина корпуса 814

Производительность по

кварцевому песку при

начальной влажности 10%,

конечной влажности 0,5 11,5-14,0 14,0-17,0 17,0-20,0 25,0-29,0 29,0-32,0

Объём корпуса барабана, м³ 25,13 31,42 37,7 44,0 50,26

Масса, кг 1318

Угол наклона корпуса барабана

к горизонту 1-4градуса

*Возможна комплектация камерами загрузки и разгрузки

** Возможно изменение длины и диаметра барабана по согласованию с заказчиком

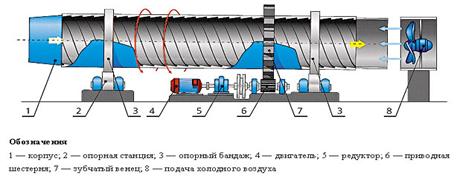

Холодильники барабанные- предназначены для охлаждения сыпучих, взрывобезопасных материалов.

Марка Размеры барабана, мм Частота вращения барабана, Мощность привода,

диаметр длина об\мин кВт

БХ 1 х 6 1,1; 5,1; 8,1 7,5

БХ 1 х 8 1,1; 5,1; 8,1 10

БХ 1,2 х 8 1,1; 5,1; 8,1 10

БХ 1,6 х 8 1,2; 4,3; 6,4 25

БХ 1,6 х,2; 4,3; 6,4 25

БХ 2,2 х,2; 4,3; 6,4 37

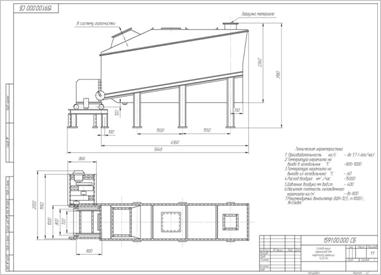

Холодильник-аэрожелоб 1591

предназначен для охлаждения керамзитового гравия, песка и других сыпучих материалов.

Технические характеристики 1591

Режим работы непрерывный

Температура керамзита на входе в холодильник,°С

Температура керамзита на выходе из холодильника,°С 60

Давление воздуха под решеткой, мм вод. ст 400

Насыпная плотность охлаждаемого керамзита, кг/м³ 800

Мощность двигателя вентилятора, кВт 25

Мощность двигателя вентилятора, об./мин 1500

Мощность двигателя разгружателя, кВт 1,1

Габаритные размеры (длина, ширина, высота) 5648*2062*3180

Производительность, кг/с 1,7

Маса, кг, не более 2900

*ТЕХНОЛОГИЧЕСКИЕ ЛИНИИ :

-сушки песка и др. сыпучих материалов производительностью 1-50 т/ч (сушильный барабан, теплогенератор, аспирпционное, транспортирующее оборудование)

-для производства активированного минерального порошка для асфальтобетонных и цементных смесей производительностью от 5 до 15 т/ч

Отдельное технологическое оборудование:

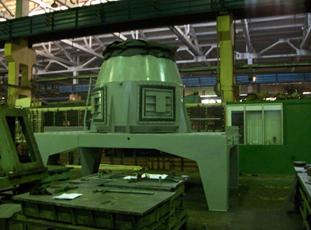

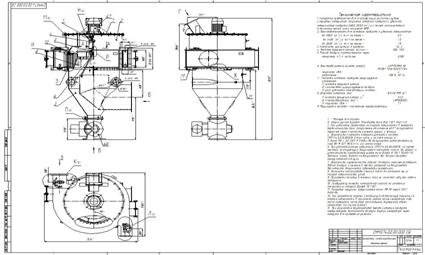

сепаратор центробежный СММ374.02(классификатор)- устройтство относится к группе комбинированных. Создание центробежной силы происходит за счёт вращения вентилятора ВДН-11,2У, который установлен вне сепаратора. Сепаратор позволяет проводить высокоточную классификацию частиц материалов по фракциям, согласно их размеру и плотности в непрерывном (поточном) режиме.

Технологический режим для каждого материала подбирается индивидуально.

Технические характеристики СММ374.02

Габаритные размеры (длина/ширина/высота) 2000/2000/3350

Производительность, тонн/ч, не менее при

удельной поверхности продукта: до 2600см²/г :: до 4000см²/г 15 :: 5

Кратность циркуляции 1,6-2,1

Удельная поверхность продукта, см²/г 2600....4000

Расход воздуха протягиваемого через сепаратор, м³/ч 18000

Масса, кг 3150

Частота вращения ротора, об/мин. 300/338/400/450

Размер частиц загружаемого материала, мм, не более 10

Виброгазобетономешалка СМС 40Б- используется в производстве ячеистых бетонов, позволяющее подготовить качественную смесь для окончательной заливки в формы. После помола компонентов сырья, подготовленный материал поступает в расходные шламбассейны; шлам и водные суспензии поступают в смеситель где происходит приготовление ячеистобетонной смеси для заливки форм.

Технические характеристики СМС-40Б

Рабочая ёмкость, м³ 5

Частота колебаний вибраторов, кол./мин 2800

Тип затвора пневматический

Скорость движения, об./мин 12,4

Масса, кг 8500

Удельный расход электроэнергии, кВт 10,2

Удельная масса, кг/м³ 1700

Газовая горелка — это стационарное устройство, которое находит свое применение в производстве сыпучего строительного материала (керамзита, песка и т. д) для создания необходимой температуры, в результате чего на выходе материал имеет нужную степень влажности.

Технические характеристики

Расход газа, нм³/час 800±80

Расход воздуха, нм³/час

Давление газа перед горелкой, Па 25000±2,5

Давление воздуха перед горелкой, Па 1200±0,12

Тепловая мощность, МВт 7-9,3

Разрежение в рабочей головке печи, Па 5-10

Длина/диаметр, мм 3770/426

Масса, кг 540
