МОДЕЛЬ
| CSA 30
| CSA 45
| CSA60
| CSA 80
| CSA 100
|
МОЩНОСТЬ ГОРЕНИЯ (кВт)
| 34,9
| 52
| 71
| 94
| 115
|
НОМИНАЛЬНАЯ МОЩНОСТЬ (кВт)
| 30
| 45
| 60
| 80
| 100
|
максимальное рабочее давление (бар)
| 3
|
гидравлическое тестовое давление (бар)
| 4,5
|
максимальная рабочая температура (°С)
| 90
|
потребление электроэнергии без учёта опций (кВт/ч)
| 0,86 (230В – 50Гц)
|
потребление топлива при максимальной загрузке (1) (кг/ч)
| 7,1
| 10,6
| 14,4
| 19,2
| 23,4
|
средний расход топлива в день
| приблизительно 30% от потребления при максимальной загрузке
|
используемое топливо
| древесные пеллеты (1)
|
размеры топлива (1)
| Ø 6 мм макс. – длина 10-20 мм
|
другие виды топлива
| древесная стружка, опилки, скорлупа орехов, миндаля и другие виды твердого топлива древесного происхождения
|
объём камеры сгорания (дм3)
| 95
| 115
| 135
| 175
| 215
|
размеры решётки камеры сгорания (ДхВ) (мм)
| 490х395
|

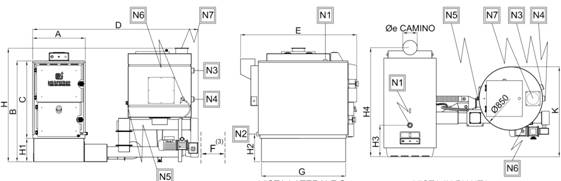

РАЗМЕРЫ
| |
A (мм)
| 700
|
B (мм)
| 1350
|
C (мм)
| 1040
|
D (мм)
| 2250
|
E (мм)
| 960
| 1060
| 1160
| 1360
| 1560
|
F(3) (мм)
| 500
|
G (мм)
| 520
| 620
| 720
| 920
| 1120
|
H (мм)
| 1520
|
H1 (мм)
| 315
|
H2 (мм)
| 375
|
H3 (мм)
| 420
| 470
| 420
|
H4 (мм)
| 860
| 960
| 1060
| 1260
| 1460
|
K (мм)
| 1105
| 1155
| 1205
|
СОЕДИНЕНИЯ
| |
N1 (выпуск воды) (ISO7/1-DN)
| 40
|
N2 (впуск воды) (ISO7/1-DN)
| 40
|
N3-N4 (датчик уровня – опция) (ISO7/1-DN)
| 65
|
N5 (датчик минимального уровня) (мм)
| отверстие Ø 50
|
N6 (противопожарный клапан – опция) (ISO7/1-DN)
| 15
|
N7 (соединение с системой автоматической подачи топлива) (мм)
| труба – Ø 160 / фланец 190х190
|
максимальный объём топливного бункера (дм3)
| 480
|
объём воды в котле (л.)
| 130
| 155
| 205
| 255
| 305
|
масса пустого котла (погрешность +/-5%) (кг.)
| 350
| 430
| 510
| 600
| 690
|
гидравлическое сопротивление котла (10К) (мбар)
| 32
| 58
| 72
| 87
| 109
|
гидравлическое сопротивление котла (20К) (мбар)
| 13
| 16
| 31
| 49
| 61
|
диаметр дымохода (мм.)
| 200
|
разрежение газов в дымоходе (Па)
| -20 (+/- 30%)
|
поток дымовых газов при 180°С (Нм3/ч)
| 43
| 71
| 107
| 142
| 173
|
средняя температура дымовых газов (для очистки котла) (°С)
| 170 (+/-20%)
|
минимальная температура активации насоса (°С)
| 40
|
диапазон предохранительного термоклапана (л./ч.)
| 1882
|
класс котла (UNI EN303-5)
| 3
|
(1) – Наименьшая теплотворная способность топлива равна 17,6 МДж/кг (4,9 кВт/кг), в соответствии с проспектом 8 Стандарта EN-303-5 (топливный тест «С».
(2) – максимальные размеры древесных стружек: ширина – 2 см, длина – 3 см, толщина – 1 см
(3) – минимальный размер для извлечения и технического обслуживания шнека
|
