Практическое занятие № 26
1. Диагностика IP-протокола
Существуют различные утилиты, позволяющие быстро продиагностировать IP-подключение. Однако большинство операций легко может быть выполнено с использованием команд самой операционной системы.

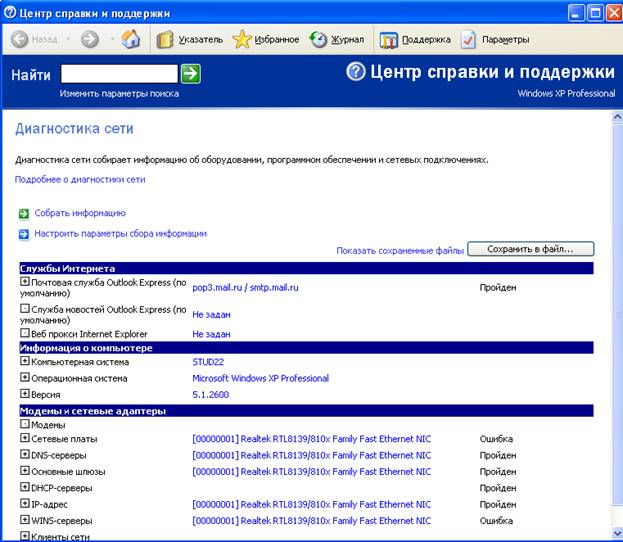

Пользователи Windows XP для диагностики сетевого подключения могут воспользоваться специальным мастером. Эта программа вызывается из меню задачи Сведения о системе (Пуск > Все программы > Стандартные > Служебные > Сведения о системе > меню Сервис > Диагностика сети). Для получения информации об оборудовании, программном обеспечении и сетевых подключениях нужно нажать кнопку собрать информацию (рис. 1).
Рис. 1
В ходе выполнения лабораторной работы нужно познакомиться с утилитами, запускаемыми из командной строки, позволяющими детально продиагностировать работоспособность подключения компьютера к сети.
УТИЛИТА Ipconfig

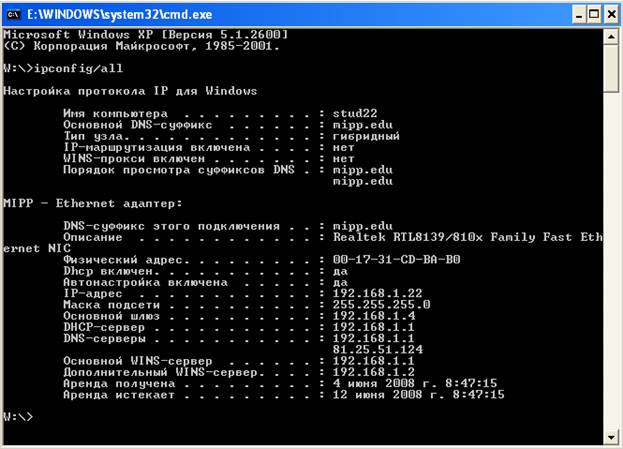

Для отображения параметров IP-протокола используются утилиты ipconfig (Windows NT/2000/XP) и winipcfg (Windows 9x). Эта утилита выводит на экран основные параметры настройки протокола TCP/IP: значения адреса, маски, шлюза.
Рис. 2

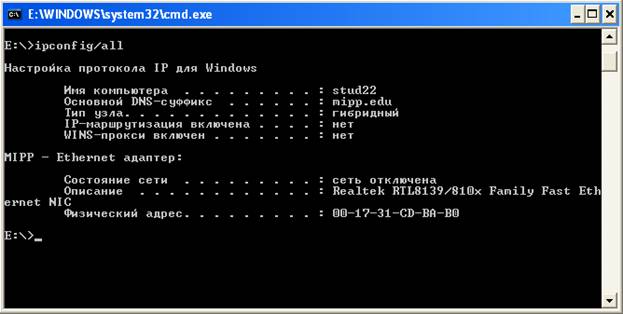

Отключите сетевое подключение, повторите команду. При отсутствующем соединении на экран выводится примерно такой листинг (рис. 3).
Рис. 3
Обратите внимание, что программа вывела на экран только данные о "физических" параметрах сетевой карты и указала, что отсутствует подключение сетевого кабеля. В составе Windows 95/98/ME существует программа, которая в графическом режиме показывает основные настройки протокола TCP/IP (рис. 4).
Рис. 4
Это winipcfg. Для вызова программы следует набрать ее имя в командной строке и нажать клавишу Enter (это возможно только в том случае, если Вы работаете с ОС Windows 95/98/ME).
УТИЛИТА Ping
Команда используется для проверки протокола TCP/IP и достижимости удаленного компьютера. Она выводит на экран время, за которое пакеты данных достигают заданного в ее параметрах компьютера.

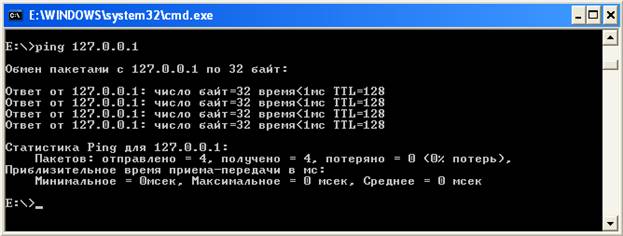

Адрес 127.0.0.1 — это личный адрес любого компьютера. Таким образом, эта команда проверяет прохождение сигнала "на самого себя". Она может быть выполнена без наличия какого-либо сетевого подключения. Вы должны увидеть приблизительно следующие строки (рис.5).
Рис. 5

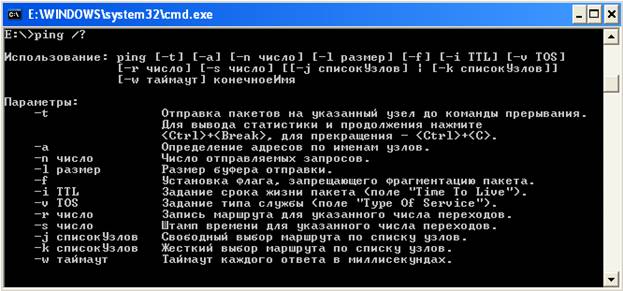

По умолчанию команда посылает пакет 32 байта. Размер пакета может быть увеличен до 65 кбайт (см. рис. 6 – параметры команды ping). Так можно обнаружить ошибки при пересылке пакетов больших размеров. За размером тестового пакета отображается время отклика удаленной системы (в нашем случае — меньше 1 миллисекунды). Потом показывается еще один параметр протокола — значение TTL. TTL — "время жизни" пакета. На практике это число маршрутизаторов, через которые может пройти пакет. Каждый маршрутизатор уменьшает значение TTL на единицу. При достижении нулевого значения пакет уничтожается. Такой механизм введен для исключения случаев зацикливания пакетов.
Рис.6
Если будет показано сообщение о недостижимости адресата, то это означает ошибку установки протокола IP. В этом случае целесообразно удалить протокол из системы, перезагрузить компьютер и вновь установить поддержку протокола TCP/IP.
2. Увеличить размер пакета до 2 Кбайт и проверить как изменятся временные характеристики.

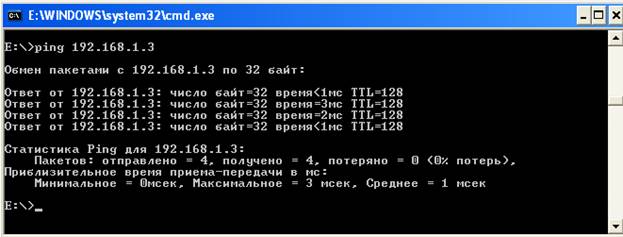

3. Проверка видимости локального компьютера и ближайшего компьютера сети. Выполните команду ping 192.168.1.3
На экран должны быть выведены примерно такие строки (рис. 7).
Рис. 7
Наличие отклика свидетельствует о том, что канал связи установлен и работает.
4. Проверка работоспособности сервера имен Internet. Выполните команду
ping www. *****

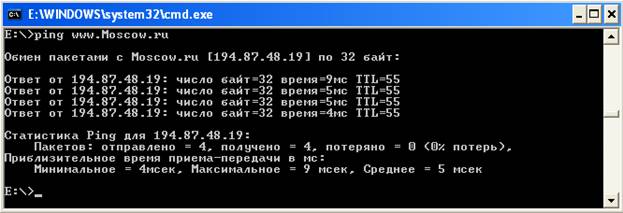

Если система сможет различить IP-адрес этого хоста, то система распознавания имен работоспособна. На экран должен быть выведен примерно такой листинг ( рис. 8).
Если не будет ответа на ввод команды с именем существующего хоста, то это может свидетельствовать либо об ошибке в задании DNS-серверов, либо об их неработоспособности.
УТИЛИТА Tracert
При работе в сети одни информационные серверы откликаются быстрее, другие медленнее, бывают случаи недостижимости желаемого хоста. Для выяснения причин подобных ситуаций можно использовать специальные утилиты.

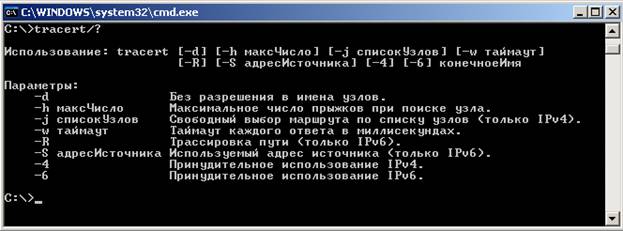

Например, команда tracert (см. параметры команды на рис. 9), которая обычно используется для показа пути прохождения сигнала до желаемого хоста. Зачастую это позволяет выяснить причины плохой работоспособности канала. Точка, после которой время отклика резко увеличено, свидетельствует о наличии в этом месте "узкого горлышка", не справляющегося с нагрузкой.
Рис. 9
В командной строке введите команду:tracert www. *****

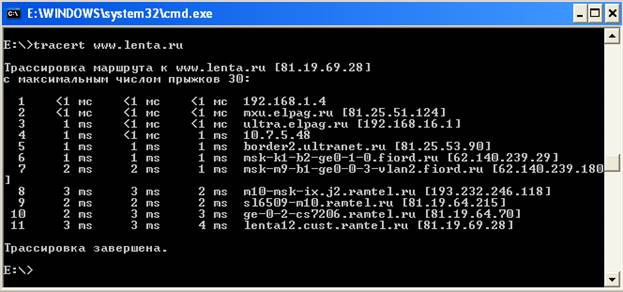

Вы должны увидеть примерно такой листинг (рис. 10).
Рис. 10
УТИЛИТА Nslookup

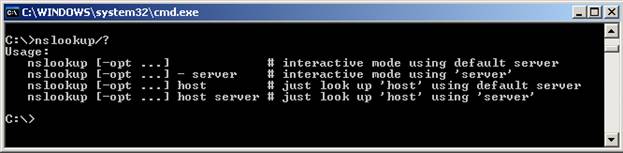

Утилита используется для получения информации от DNS-сервера. Параметры утилиты показаны на рис. 11.
Рис. 11
По умолчанию (после запуска без указания параметров) осуществляется подключение к указанному в настройках протокола серверу DNS. Набирая необходимые имена в качестве запроса, вы можете получить информацию о данных DNS по этому имени, найти почтовый сервер, обслуживающий домен, уточнить данные регистрации и т. п.

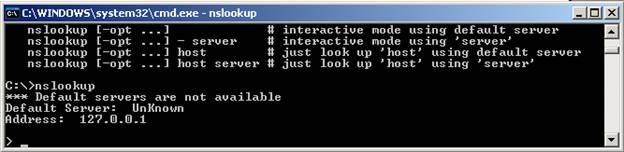

Выполните команду nslookup. Возможный результат показан на рис. 12. При работе в локальной сети учебного класса результат может быть таким (рис. 13).
Рис. 12
Рис. 13

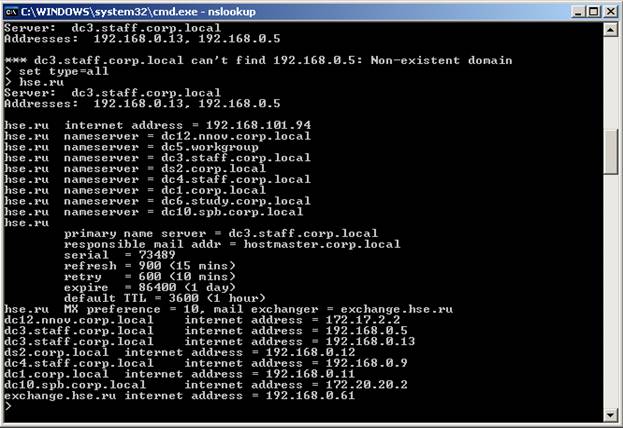

Наберите server имя_сервера_из__lookup комады и нажмите Enter — этой командой мы указываем, какой DNS-сервер мы хотим использовать для получения интересующих нас данных. Наберите set type=all и нажмите Enter — этой командой мы указали, что нас будут интересовать все данные касательно задаваемого нами домена. Наберите hse.ru и нажмите Enter — этой командой мы запрашиваем данные по домену hse.ru На экране вы должны получить примерно такой листинг (рис.14)
Рис. 14
2. Поиск информации в Интернет
В Интернет существуют сайты, предоставляющие возможность получать нетривиальную информацию, в частности – о хост-компьютерах, установленных на них операционных системах, серверном программном обеспечении, открытых портах, владельце и месте регистрации IP-адреса, и т. д.
Наиболее часто на таких сайтах используются следующие программы:
TRACERT – трассировка пути доступа до сервера, проверка времени прохождения данных до каждого из промежуточных узлов по пути до сайта
PING – проверка доступности сервера, времени прохождения данных до сервера, проверка времени генерации ответа сервера на запрос
DNS WATCH – просмотр записей о домене на DNS-серверах, а также информации о серверах, поддерживающих работу зоны DNS и почты для домена
WHATS – информация о web-сервере, под управлением которого работает сайт, а также операционной системе, запущенной на сервере
IP LOOKUP – информация о том, какой организации принадлежит ip-адрес или подсеть класса A, B либо C, на какой хостинг-площадке размещается сайт.
Адреса доступных из Интернет программ такого типа можно получить с помощью любой поисковой системы. Например, программу whois можно найти:
DNSAU. ORG.RU - WHOIS .RU SEARCH TOOL
Use this whois search tool to check available ***** domain names at the, ru domain registry. Please support our sponsors of this service.
www. dnsau. ***** (3 КБ) 29.03.2004 — совпадение фразы
Найденные слова · Похожие документы
WHOIS.ru - ЗАПРОС
WHOIS.ru):
dollarmaker. *****/whois/index. php (4 КБ) — совпадение фразы
Найденные слова · Похожие документы
WHOIS.ru - ЗАПРОС
some. *****/whois/ (1 КБ) — совпадение фразы
Найденные слова · Похожие документы
WHOIS - проверка доменов и IP-адресов | Хостинг от компании SERVERHOST.RU ...
Хостинг от компании ***** - профессионализм, комфорт и высокое качество по разумным ценам!
WHOIS.ru):
ftp. . ru/whois/ (16 КБ) — совпадение фразы
Найденные слова · Похожие документы · Еще с сайта (2)
Хостинг-провайдер NevaHost :: Просмотр темы - Когда освободится домен?
Тем не менее whois.ru выдает информацию о нем и его владельце.
www. /forum/viewtopic. php? t=386&sid=afb1c1f КБ) — совпадение фразы
Найденные слова · Похожие документы · Еще с сайта (9)
http://www. *****/info/faq/index. php? sid=7287&aktion=anzeigen&rubrik=002
Описание сервиса WHOIS [ru]
www. *****/info/faq/index. php? sid=7287&aktion=anzeigen&rubrik=002 (8 КБ) — совпадение фразы
Найденные слова · Похожие документы · Еще с сайта (142)
О гарантиях и сертификатах
... инфа по русски) https://www. nic.ru/whois/ (RU-CENTER) http://www. /whois.html http://www. /cgi/domains. cgi? User=NoAds http://www. ...
1sttraderfund. *****/re. pl? КБ) — совпадение фразы
Найденные слова · Похожие документы · Еще с сайта (155)
WHOIS - ЗАПРОС
Домен с зоной (прим. whois.ru):
*****/auto/whois_query. php (15 КБ) — совпадение фразы
Найденные слова · Похожие документы
You Search : " DNSAU HEALTH ", " dnsau health ". Search more " dnsau health...
http://www. dnsau. org.ru/ : Dnsau. org.ru - whois .ru search tool
dnsau. org.ru - whois .ru search tool
*****/out_http%253A%252F%252Fwww. . ru%252Fhealth06.htm. html (14 КБ) 30.10.2004 — совпадение фразы
Найденные слова · Похожие документы
-> Провайдеры -> Домены -> Whois databases на Bookmarker - каталог ссылок для...
Whois RU http://www. /nic/whois/index. html [Изменить] Комментарии (0)
Whois сервис - Россия http://www.whois-service.ru/ [Изменить] Комментарии (0)
bookmark. /index. php? PHPSESSID=9d886a80df0b5401a43e79fd&PID=85 (28 КБ) — совпадение фразы
Найденные слова · Похожие документы · Еще с сайта (6) · Рубрика: Hi-Tech
Зайдите на сайт http://www. ***** или найдите аналогичный открытый сайт с помощью поисковой системы.
На Whois-сервисе Вы получите информацию о любом доменном имени в интернете, сможете проверить домен, узнать, занято ли интересующее Вас имя, и воспользоваться удобным подбором свободных имен для Вашего сайта, оставляя перед глазами свои предыдущие запросы. И все эти сервисы доступны для доменных имен России, стран СНГ, международных и национальных доменов. Домены ищут у нас... Выдается информация о доменных именах в следующих зонах:
Дополнительные возможности ресурса TRACERT – трассировка пути доступа до сервера, проверка времени прохождения данных до каждого из промежуточных узлов по пути до сайта PING – проверка доступности сервера, времени прохождения данных до сервера, проверка времени генерации ответа сервера на запрос DNS WATCH – просмотр записей о домене на DNS-серверах, а также информации о серверах, поддерживающих работу зоны DNS и почты для домена WHATS – What is running? — Что запущено на сервере? Сервис Whats (от англ. What is running?) позволяет определить, под управлением какого web-сервера работает сайт, а также какая операционная система запущена на данном сервере. Это позволит Вам ориентироваться на то, какие программные продукты и операционные системы используют ведущие в своих областях проекты, и воспользоваться опытом существующих сайтов. Укажите в поле ввода интересующее Вас доменное имя и нажмите на кнопку обработки запроса. Учтите, что некоторые web-серверы не отвечают на запросы вида 'name. zone', в этом случае Вам необходимо указать адрес вида 'www. name. zone'. Например, что запущено на сервере narod.ru? Информация о сервере ***** IP LOOKUP – информация о том, какой организации принадлежит ip-адрес или подсеть класса A, B либо C, на какой хостинг-площадке размещается сайт |
Дополнительные ссылки по теме можно найти:
www. - Links
Listing of the main Internet DNS/IP/domain organizations:
APNIC - Asia Pacific Network Information Center. The organization that assigns IP addresses for the Asia Pacific region.
ARIN - American Registry for Internet Numbers. The non-profit organization that assigns IP addresses for North and South America, the Caribbean, and sub-Saharan Africa.
IANA - Internet Assigned Numbers Authority. Keeps track of all TLDs (Top Level Domains), IP address assignments, and protocol assignments.
ICANN - The Internet Corporation for Assigned Names and Numbers. This non-profit private-sector corporation ensures that domain names, IPs, and ports are all unique, and coordinates the operation of the root servers.
InterNIC - The Internet's Network Information Center.
LACNIC - The Latin American and Caribbean Internet Addresses Registry ("Network Information Center"). The organization that assigns IP addresses for the Latin American and Caribbean regions.
RIPE - Réseaux IP Européens. The organization that assigns IP addresses for Europe, The Middle East, The North of Africa and parts of Asia.
List of other major Internet organizations, not necessarily DNS-related:
W3C - The World Wide Web Consortium. Designed to lead the World Wide Web to its full potential.
RFC Editor - The publisher of the RFCs, or the 'Rules of the Internet'.
ISOC - The Internet Society. Addresses issues confronting the future of the Internet.
IETF - The Internet Engineering Task Force. Essentially the group that creates the RFCs and related documents.
Other important DNS-related links:
CIRA - Canadian Internet Registration Authority.
DNSRD - DNS Resources Directory. An excellent list of DNS resources since 1994.
ICANN-Accredited Registrars - A list of all the registrars for gTLDs (.com, .net, etc.). Note that some registrars will have resellers that appear to be registrars, but are not actually registrars.
IANA's ccTLD database - Lists all the ccTLDs (such as. us and .uk), along with links to their contact information.
IANA's gTLD database - Lists all the gTLDs (such ), along with links to their contact information.
Public Interest Registry (PIR) - The organization that handles the. org TLD.
TLD zone file access - Verisign's web page with information on how to access the (huge!) .com, .net., and. org zone files.
Other links:
MaximumASP - Serious web hosting for serious Microsoft developers. They host |
|
IPv6 Tools - A sister site of www. for people interested in IPv6 (the replacement to IPv4, the underlying transport mechanism of the Internet).
Open Relay Tester - This web page will test your mailserver to see if it is an open relay.
Port Numbers - The official list of port numbers (for example, DNS uses UDP port 53 and TCP port 53).
CompleteWhois - Provides very thorough WHOIS lookups.
Cacheability Query - Allows you to check web pages to see how caches will handle them.
Задание:
A. Составьте наиболее подробное описание одного из следующих сайтов (по указанию преподавателя), и пути к нему:
1. Московский государственный институт международных отношений /Университет/ МИД РФ
2. Санкт-Петербургский государственный инженерно-экономический университет
3. Финансовая академия при правительстве РФ
4. Линк – международный институт менеджмента
5. Московский энергетический институт
6. Всероссийский заочный финансово-экономический институт (ВЗФЭИ)
7. Российская Экономическая Академия им.
8. Санкт-Петербургский Государственный Университет Экономики и Финансов
9. Институт экономики и финансов,
10.Всероссийская академия внешней торговли
11.Дальневосточная государственная академия экономики и управления
12.Хабаровская государственная академия экономики и права
13.Новосибирская Государственная Академия Экономики и Управления
14.Санкт-Петербургская Юридическая Академия - негосударственное образовательное учреждение
15.Алтайский экономико-юридический институт
16.Самарская государственная экономическая академия
17.Институт профессиональной оценки
18.Московский международный институт эконометрики, информатики, финансов и права
19.Институт Бизнеса и Права
20.Евразийский открытый институт
21.РЕА Риск-менеджмент
22.Уральский институт экономики управления и права
23.Институт управления и экономики
24.Академия управления и предпринимательства
25.Московский институт банковского дела
26.Институт недвижимости
27.Институт Экономики Сервиса МГУС
28.Магаданский филиал Института управления и экономики
29.Балтийский институт экономики и финансов
30.Израильский колледж экономики, информатики и технологии - филиал МЭСИ и ММИЭИФП.
31.Институт экономики и управления
32.Томский экономико-юридический институт
33.Балтийский международный институт туризма – ВУЗ
34.Западно-Уральский институт экономики и права - негосударственное образовательное учреждение
35.Московский экономико-финансовый институт
36.Северо-западное отделение Международного центра логистики
37. Институт русского предпринимательства – высшее учебное негосударственное заведение
39.Орловская региональная академия государственной службы
40.Институт мировой экономики и бизнеса РУДН
Для описания заданного Вам сайта можно использовать любые доступные средства, включая и специальные программы типа InterNetView 2.0 (Build 1.4)
(Программа для определения конфигурации сетей и получения разнообразной информации о них. Поддерживаются карта сети, сканирование портов, SNMP, NetBIOS, Trace, Ping. Подробное описание на русском языке
Размер : 1,19 Мб | Стоимость: Бесплатно | Автор: Е. Ильченко |
B. Решите следующую задачу: при использовании возможностей, предоставляемых сайтом ***** может оказаться, что все исследования он ведёт относительно себя. То-есть при использовании программы ping определяет время прохождения пакета до указанной Вами точки не относительно Вас, а относительно ***** . И трассу определяет относительно себя (сначала от себя до Вас, потом – от себя до указанной Вами точки, а потом соединяет полученные трассы). В этом случае результаты будут расходиться с теми, которые Вы можете получить, проводя исследование со своего компьютера, а не через *****.
Убедитесь в том, что ***** даёт правильные результаты.
