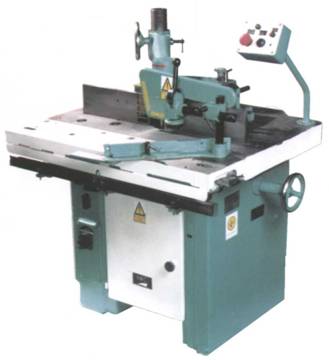

ФРЕЗЕРНЫЙ ОДНОШПИНДЕЛЬНЫЙ СТАНОК С ШИПОРЕЗНОЙ КАРЕТКОЙ ФСШ-1А
Станина станка (литая) коробчатой конструкции с неподвижно установленным столом со съемными дисками и кольцом набега, которое при производстве копировальных работ переворачивается буртом вверх.
Ограждение инструмента крепится на столе. Оно снабжено патроном для вытяжки стружки и пыли, а также линейками для прямолинейного фрезерования.
Шипорезная каретка во время шипорезных работ перемещается по направляющим на подшипниках качения, а при фрезеровании закрепляется рукоятками в требуемом положении.
Шпиндель смонтирован на подшипниках качения высокой точности. Режущий инструмент крепится на специальной оправке, которая в свою очередь крепится в конусном отверстии шпинделя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольшая толщина обрабатываемой заготовки | 100 мм |
Размеры стола | 1000х800 мм |
Наибольшее вертикальное относительное перемещение шпинделя | 100 мм |
Частота вращения шпинделя | 3000; 4500; 6000; 9000 мин-1 |
Высота стола над уровнем пола | 860 |
Наибольшая ширина заготовки, устанавливаемой на шипорезной каретке при глубине шипа 100 мм | 350 мм |
Наибольший диаметр режущего инструмента | 250 мм |
Диаметр шпиндельной насадки | 32 мм |
Ход шипорезной каретки | 950 мм |
Мощность электродвигателя шпинделя | 4,2/5,0 кВт |
Габариты станка, не более | 1000х1265 х1360 мм |
Масса станка, не более | 880 кг |
