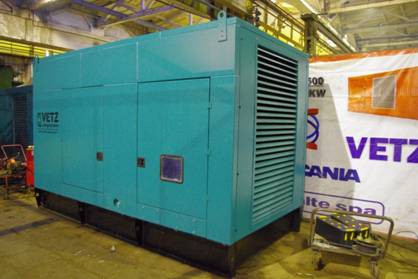

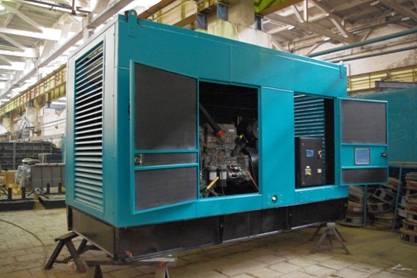

Электроагрегат дизельный VETZ 500/546 Электроагрегат дизельный VETZ 625/670
в шумозащитном кожухе в шумозащитном кожухе
(двигатель Perkins, генератор Mecc Alte) (двигатель Perkins, генератор Mecc Alte)
Все фотографии подлинные, публикуются для информационных целей.

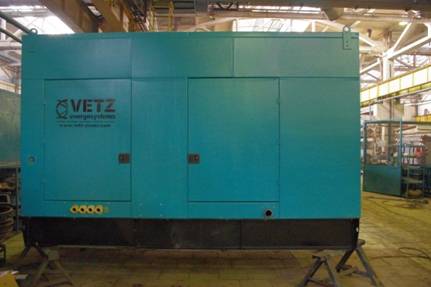

Электроагрегат дизельный VETZ 400/437
с автоматическим дизельным ПЖ
в шумозащитном кожухе
(двигатель Perkins, генератор Mecc Alte)
Все фотографии подлинные, публикуются для информационных целей.
ЭЛЕКТРОАГРЕГАТЫ ВЭТЗ-энергосистемы В ШУМОЗАЩИТНОМ КОЖУХЕ
МОЩНОСТЬЮ от 350 до 650 кВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭЛЕКТРОАГРЕГАТ |
| |||||||||||||||||||||
Модель электроагрегата | VETZ 350/370 | VETZ 400/437 | VETZ 450/491 | VETZ 500/546 | VETZ 625/670 | VETZ 650/718 |
| |||||||||||||||
Изготовитель, страна происхождения, торговая марка электроагрегата | -энергосистемы» Россия, VETZ |
| ||||||||||||||||||||
Габаритные размеры (длина х шиина х высота), мм | 4200 x 2100 x 2750 |
| ||||||||||||||||||||
Масса в сухом состоянии (незаправленный электроагрегат), кг | 3434 | 4300 | 3802 | 3855 | 4272 | 4687 |
| |||||||||||||||
Общий вес вес, кг | 5920 | 6786 | 6316 | 6369 | 6789 | 7204 |
| |||||||||||||||
Резервная мощность, кВА/кВт | 370/296 | 437/347 | 491/393 | 546/437 | 670/536 | 718/574 |
| |||||||||||||||
Основная мощность, кВА/кВт | 350/280 | 400/320 | 450/360 | 500/400 | 625/500 | 650/520 |
| |||||||||||||||
Топливный бак | Моноблочный рама-бак |
| ||||||||||||||||||||
Вместимость топливного бака, не менее, л | 2280 |
| ||||||||||||||||||||
Расход топлива (л/ч) (100% нагрузка, основная мощность) | 71 | 71 | 95 | 100 | 123 | 132 | ||||||||||||||||
Часы работы при полной нагрузке, ч | 37 | 32,4 | 28,5 | 25,6 | 20,1 | 19,4 | 32 | 23 | 23 | 18.5 | 17.8 | |||||||||||
Стыковка | Стыковка по SAE |
| ||||||||||||||||||||
Крепление (размещение) | Антивибрационные опоры VETZ |
| ||||||||||||||||||||
Исполнение | Шумозащитный кожух VETZ |
| ||||||||||||||||||||
Температурные условия эксплуатации | От -20 °C до +50 °C |
| ||||||||||||||||||||
Подогреватель охлаждающей жидкости | Автоматический, электрический |
| ||||||||||||||||||||
Выключатель аварийной защиты | Кнопка аварийной остановки на кожухе |
| ||||||||||||||||||||
Строповочные узлы | Угловые фиттинги на раме (ГОСТ 2057-82) |
| ||||||||||||||||||||
Класс защиты | IP21 |
| ||||||||||||||||||||
Окраска | Фосфотирование, грунтование, промышленная эмаль Tikkurila |
| ||||||||||||||||||||
ОПЦИИ ЭЛЕКТРОАГРЕГАТА |
| |||||||||||||||||||||
Опции | Панель переключения нагрузки (под кожухом или отдельно от электроагрегата) |
| ||||||||||||||||||||
Двигатель |
| |||||||||||||||||||||
Модель и торговая марка двигателя | 2206A-Е13TAG2/ Perkins | 2206A-Е13 TAG3/ Perkins | 2506A-E15TAG1/ Perkins | 2506A-E15TAG2/ Perkins | 2806A-E18TAG1A/ Perkins | 2806A-E18TAG2/ Perkins |
| |||||||||||||||
Страна происхождения двигателя | Великобритания |
| ||||||||||||||||||||
Топливо | Дизельное |
| ||||||||||||||||||||
Основная/резервная мощность (кВтм) | 305/349 | 349/392 | 396/434 | 396/434 | 522/574 | 548/602 |
| |||||||||||||||
Количество цилиндров | 6 |
| ||||||||||||||||||||
Скорость вращения | 1500 |
| ||||||||||||||||||||
Тип двигателя | 4 –х тактный |
| ||||||||||||||||||||
Впрыск (топлива) | Прямой впрыск |
| ||||||||||||||||||||
Регулятор | EMC контроллер двигателя |
| ||||||||||||||||||||
Наличие турбонаддува | Eсть |
| ||||||||||||||||||||
Расположение цилиндров | рядное |
| ||||||||||||||||||||
Система охлаждения | Радиаторная |
| ||||||||||||||||||||
Глушитель выхлопа | Городского типа |
| ||||||||||||||||||||
Генератор |
| |||||||||||||||||||||
Модель и торговая марка генератора | ECO 38-3LN/4/ Mecc Alte | ECO 40-1S/4/ Mecc Alte | ECO 40-2S/4/ Mecc Alte | ECO40-3S/4/ Mecc Alte | ECO40-1.5L/4/ Mecc Alte | ECO40-2L/4/ Mecc Alte |
| |||||||||||||||
Страна происхождения генератора | Великобритания |
| ||||||||||||||||||||
Мощность (кВА) | 370 | 437 | 491 | 546 | 670 | 735 |
| |||||||||||||||
Номинальное напряжение | 400/230 |
| ||||||||||||||||||||
Число фаз | 3 |
| ||||||||||||||||||||
Частота переменного тока | 50 Гц |
| ||||||||||||||||||||
Коэффициент мощности | 0.8 |
| ||||||||||||||||||||
Регулировка напряжения | Автоматическая |
| ||||||||||||||||||||
Число полюсов | 4 pole |
| ||||||||||||||||||||
Тип возбуждения | Бесщеточный |
| ||||||||||||||||||||
Регулятор напряжения | Электронный |
| ||||||||||||||||||||
Класс изоляции | H |
| ||||||||||||||||||||
Защита | IP21 |
| ||||||||||||||||||||
Панель управления |
| |||||||||||||||||||||
Тип панели управления | Цифровая |
| ||||||||||||||||||||
Торговая марка панели управления | VETZ |
| ||||||||||||||||||||
Контроллер | TE 804/TECNOELETTRA, Италия |
| ||||||||||||||||||||
Характеристики панели управления | - Автостарт - Ручной старт (через кнопку) - Обмен данных с контроллером двигателя через порт CAN BUS - Удаленный контроль за работой электроагрегата через копьютер |
| ||||||||||||||||||||
Измерения и защиты | - Измерения мощности и параметров двигателя -Контроль неисправностей |
| ||||||||||||||||||||
Устройство сигнализации об опасности | Низкое давление масла, высокая температура воды, превышение скорости вращения коленчатого вала или недостаточная его скорость, перегрузка и т. д. |
| ||||||||||||||||||||
Исполнение |
| |||||||||||||||||||||
Исполнение | Шумозащитный, погодозащитный кожух. |
| ||||||||||||||||||||
Торговая марка шумо-погодозащитного кожуха | VETZ |
| ||||||||||||||||||||
Уровень шума | Около 80 Дб на расстоянии 1 м |
| ||||||||||||||||||||
Конструкция шумо-погодозащитного кожуха | 1). Выполняется по технологии раскроя и гибки стальных листов толщиной 3мм. 2). Шумопоглощающие теплостойкие полимерные пластины |
| ||||||||||||||||||||
Двери шумо-погодозащитного кожуха | Две двери с обеих сторон кожуха с открывающимися на 1800 петлями |
| ||||||||||||||||||||
Замки шумо-погодозащитного кожуха | Оцинкованные петли и замки |
| ||||||||||||||||||||
Торцевые панели | Съемные панели для доступа к радиатору и газовыхлопу с одной стороны и к генератору с другой стороны |
| ||||||||||||||||||||
Предварительная фильтрация воздуха | С торцевой стороны |
| ||||||||||||||||||||
Окраска | Фосфотирование, грунтование, промышленная эмаль Tikkurila |
| ||||||||||||||||||||
Окно | Полимерное окно для визуального контроля панели управления |
| ||||||||||||||||||||
Ввод кабеля | Стандартный |
| ||||||||||||||||||||
Расположение глушителя выхлопа | Внутреннее |
| ||||||||||||||||||||
Дополнительно |
| |||||||||||||||||||||
Зарядное устройство | Автоматическое зарядное устройство |
| ||||||||||||||||||||
Батарея А/ч | 2 x 190 |
| ||||||||||||||||||||
Фильтры | Топливный фильтр, масляный фильтр, воздушный фильтр |
| ||||||||||||||||||||
Подкачка | Ручные насосы для масла и охлаждающей жидкости |
| ||||||||||||||||||||
Руководство по эксплуатации | Руководства пользователя и Руководство по техническому обслуживанию с чертежами. |
| ||||||||||||||||||||
Комплект инструментов | Комплект инструментов для текущего обслуживания |
| ||||||||||||||||||||
Гарантия | 1 год работы в течение 2-х лет после производства |
| ||||||||||||||||||||
