Сепаратор предварительной очистки СП-70
Наименование | Значение |
Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала 760 г/л, т, не менее: - предварительная очистка при влажности 20% с содержанием сорной примеси 10%, в том числе соломистой примеси 1% | 50* |
Количество обслуживающего персонала | 1 (механик) |
Установленная суммарная мощность, кВт, не более | 6 |
Масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, кг, не более | 700 |

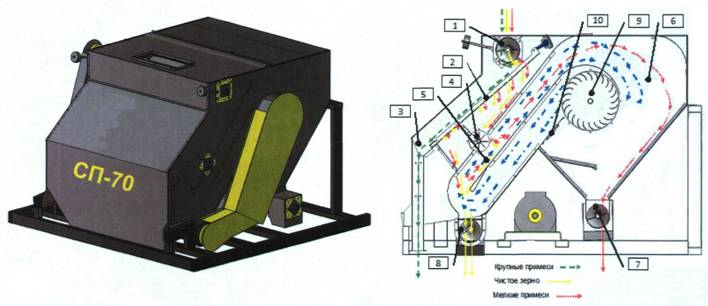

Процесс разделения зернового вороха:
Подлежащий очистке зерновой ворох поступает в загрузочный шнек 1, который равномерно распределяет материал по ширине сепаратора и подает на гравитационную сепарирующую сетку 2. Зерно, легкие и мелкие примеси проходят через него, а крупные примеси (солома, колоски и др.) самотеком сходят в лоток крупных примесей 3, где уже выводятся из сепаратора.
Материал, прошедший сквозь гравитационную сепарирующую сетку, вбрасывается битером 4 в пневмоканал аспирации 5, в которой восходящий поток воздуха выносит легкие примеси (легкие колосья, головки сорняков и т. д.) в осадочную камеру 6. Внизу камеры 6 происходит осаждение мелких примесей, а участвующий в рабочем цикле воздух направляется на вентилятор для повторного использования. Легкие примеси шнеком отходов 7 выводятся из осадочной камеры в вертикальную течку легких примесей.
Очищенный от легких примесей зерновой ворох выводится из сепаратора шнеком 8
Замкнутый воздушный поток в машине создается встроенным диаметральным вентилятором 9. Скорость воздушного потока регулируется дроссельной заслонкой 10, расположенной в нагнетательном канале.
