Противорежущие пальцы

Противорежущие пальцы

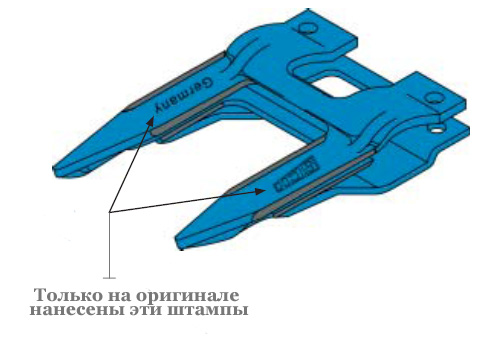

Стальной двойной открытый палец

усиленния нижняя часть открытая верхняя часть артикул на нижней части пальца

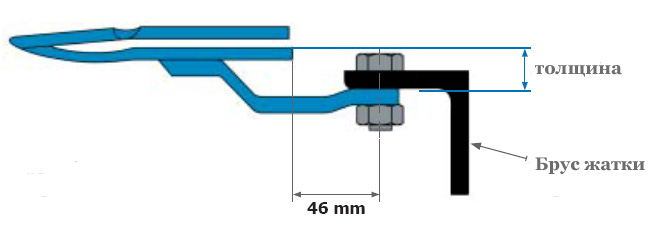

Установочные размеры

для закрытых пальцев = 43 мм,
для открытых пальцев = 46 мм.

Толщина	Размер пальца	Артикул	Цвет
12 мм	12 мм	10701	черный
14 мм	14 мм	10702	красно-коричневый
17 мм	17 мм	10703	серый

Внимание! При монтаже открытого пальца под него не установливается пластина трения или ролик качения.

Стальной двойной закрытый палец

высокозакаленная сталь не требует регулировки устойчивая работа долговечность

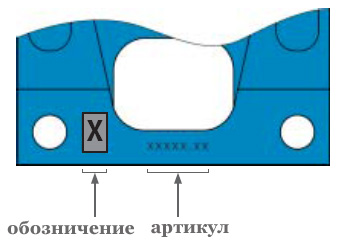

Определение размера

Обозначение	Размер пальца	Артикул
2	12 мм	10616
4	14 мм	10619
7	17 мм	10618

Стальной тройной закрытый палец

высокозакаленная сталь не требует регулировки устойчивая работа долговечность

Определение размера

Обозначение	Размер пальца	Артикул
2	12 мм	10717
4	14 мм	10719
7	17 мм	10722

Установка Пальцев

Установочные размеры

Двойной закрытый палец

Толщина	Размер пальца	Артикул	Цвет
12 мм	12 мм	10616	черный
14 мм	14 мм	10619	красный
17 мм	17 мм	10618	серый

Тройной палец

Толщина	Размер пальца	Артикул	Цвет
12 мм	12 мм	10717	черный
14 мм	14 мм	10719	красный
17 мм	17 мм	10722	серый

Пример монтажа

Толщина бруса	Толщина пластины	Размер	Изготовитель
6 мм	+ 6 мм	= 12 мм	John Deere
9 мм	+ 5 мм	= 14 мм	New Holland /Case/ MF
7 мм	+ 5 мм	= 12 мм	Laverda

Толщина бруса жатки и пластины трения должна в сумме составлять либо 12, либо 14, либо 17 мм.
Пример: на жатке с брусом 5 мм необходимо установить пластину трения 6 мм и добавить регулировочную пластину 1мм.

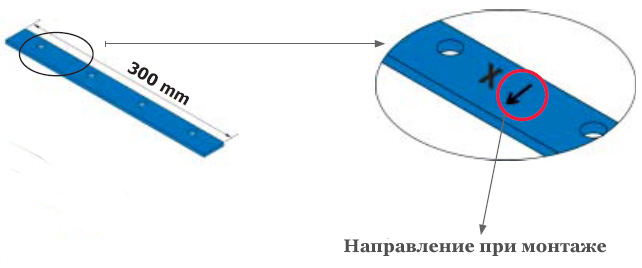

Пластина трения

Толщина	Размер
1 мм	1*30*303	Регулировочная пластина 1 мм
2 мм	2*30*303	Регулировочная пластина 2 мм
4 мм	4*30*303	Пластина трения 4 мм
5 мм	5*30*303	Пластина трения 5 мм
6 мм	6*30*303	Пластина трения 6 мм

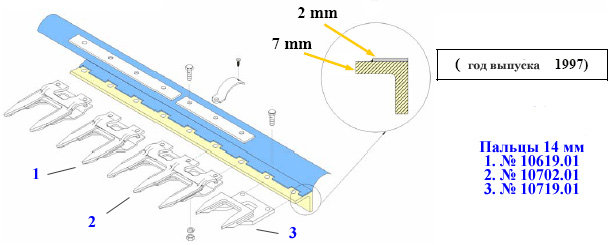

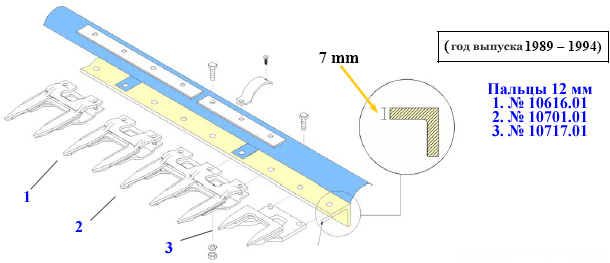

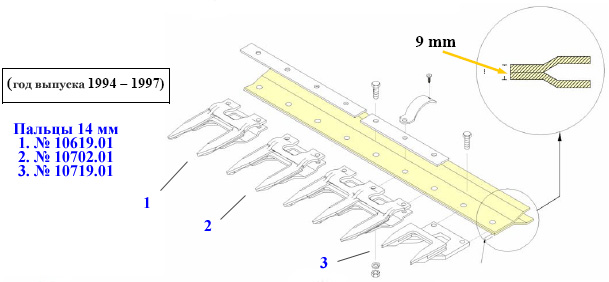

New Holland TX / TF / TC с шатунным приводом
