Для большинства котельных наиболее оптимальным методом водоподготовки является обработка воды комплексонатами. Мы расскажем Вам об этой замечателдьной технологии, которая может снизить затраты на обработку 1м3 воды до 1-го рубля и ниже.
Комплексонатная водоподготовка.
Комплексонатная водоподготовка основана на применении специальных реагентов - комплексонатов. Комплексонаты реагируют с примесями, находящимися в воде, и переводят их в неактивную форму (примеси, оставаясь в воде, не откладываются не поверхностях теплообмена).
Современные комплексонаты для промышленной водоподготовки при расходе нескольких грамм на кубометр обрабатываемой воды, защищают теплоэнергетическое оборудование от накипеобразования. Кроме того, осуществляется защита от коррозии и происходит постепенная отмывка старых отложений, как карбонатно-кальциевого, так и железооксидного характера.
Такими реагентами являются комплексонаты Оптион (ОЭДФ-Цинк) и Эктоскейл (НТФ-Цинк), производимые в промышленных количествах и соответствующим образом сертифицированные.
|

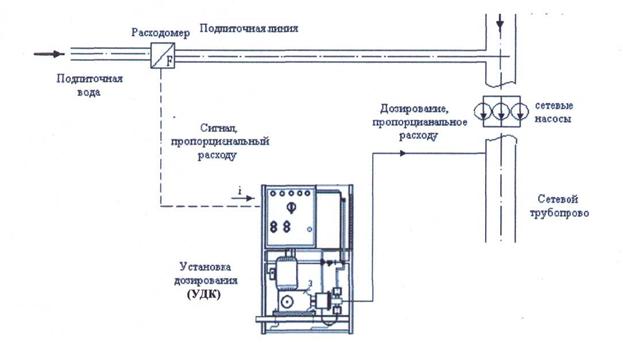

Для внедрения комплексонатов используется установка дозирования комплексоната (УДК), которая устанавливается в здании теплоэнергетического объекта.
УДК содержит расходную емкость с раствором реагента, блок управления и дозирующий насос. На линии подпиточной воды устанавливается импульсный водосчетчик, (расходомер), который соединяется электрическим кабелем с УДК. Шланг высокого давления соединяет УДК с сетевым трубопроводом.
Дозирование осуществляется а автоматическом режиме. При прохождении через расходомер заданного объема подпиточной воды, на определенное время включается насос-дозатор. Он подает в сетевой трубопровод необходимое количество реагента для поддержания его постоянной концентрации в обрабатываемой воде.
Таким образом, в воде, циркулирующей в теплоэнергетическом оборудовании, поддерживается заданная концентрация реагента, необходимая для защиты от накипи и коррозии, а также происходит отмывка ранее образованных отложений.
Преимущества комплексонатов, внедряемых НПО «Пульсар»
- Самый высокий ПДК
Технология прошла экспертизу в органах Госсанэпиднадзора РФ и имеет заключение о безопасности применения. Комплексонаты разрешены к применению в воде хозяйственно-бытового назначения, системах ГВС, открытых системах теплоснабжения. В паровых котлах комплексонат не выносится с паром, что дает возможность использовать данную технологию в производстве пара для пищевой промышленности.
- Высокая термостойкость
Температура термического разложения комплексонатов свыше 200 оС. Это дает возможность эффективного использования реагентов в паровых котлах для предотвращения накипеобразования и коррозии, а также в системах теплоснабжения и ГВС с перегретой водой.
- Подавление не только накипи и коррозии
Многократно снижает коррозионные свойства и агрессивность воды в системах ГВС; оборотных системах, в паровых и водогрейных котлах; магистральных, разводящих и внутридомовых сетях, вызванными такими факторами, как отсутствие деаэрации или ее неэффективная работа, наличие сульфатов и хлоридов, низкий уровень рН.
- Экологическая и биологическая безопасность
При обработке подпиточной и питательной воды комплексонатами, сокращается сброс (на 50-100%) промывочных вод, продувочных вод систем оборотного водоснабжения. Соответственно сокращаются и экологические выплаты. Комплексонаты биологически безопасны. Поскольку они являются рН-нейтральными растворами, при работе с комплексонатом не требуется использование средств индивидуальной защиты.
- Мягкая отмывка
Комплексонатная обработка дает возможность плавно регулировать динамику и скорость отмывки накипи и отложений в теплоэнергетическом оборудовании, в оборотных системах, магистральных, разводящих и внутридомовых сетях.
Низкая стоимость подготовки воды
Комплексонаты имеют реальную и разумную рыночную цену. Комплексонатная обработка 1м3 воды обходится в несколько раз дешевле стандартной ХВО и деаэрации.
- Нормативное обеспечение
Комплексонаты прошли все исследования, испытания и проверки, были признаны эффективными и разрешены органами государственного надзора и контроля: Госэнергонадзором и Госгортехнадзором. Аккредитованы Госстроем России и РАО «ЕЭС России».
Инструкции, методические указания и технологический регламент по применению комплексонатов, утверждены Госэнергонадзором, Госгортехнадзором и Госстроем.
- Быстрая окупаемость

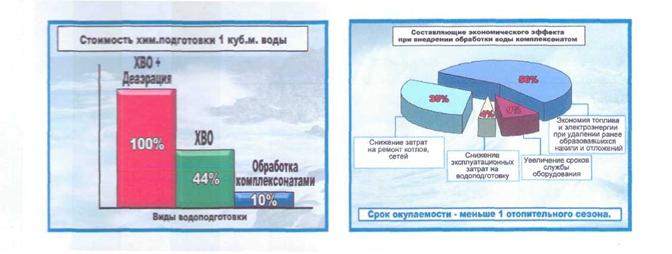

Опыт применения комплексонатной водоподготовки на объектах теплоэнергетики Красноярского края показал его высокую эффективность на различных видах теплоэнергетического оборудования. Для размещения оборудования дозирования реагентов требуется не более 2м2 свободной площади. А единственными прямыми затратами при стабилизационной обработке воды являются затраты на приобретение комплексоната. Стоимость водоподготовки данным методом составляет 1-2 рубля за 1м3, в зависимости от качества исходной воды.
|
Это составляет не более 10% от стоимости стандартной химводоочистки (ХВО), при этом, повышается защищенность теплоэнергетического оборудования.
В случае применения комплексонатной водоподготовки на объектах, использующих сырую воду, зарастание котлов прекращается и происходит постепенная отмывка отложений. Это приводит к уменьшению расхода топлива и увеличению межремонтных сроков.
Одна только экономия на угле позволяет окупить затраты на внедрение комплексонатной водоподготовки в течение нескольких месяцев.
Экономический эффект от внедрения комплексонатной водоподготовки
При расчёте экономического эффекта примем увеличение КПД котлов условно на 5%, т. е с 80% до 85%
Экономический эффект от внедрения комплексонатной водоподготовки получается за счёт ликвидации накипеобразований на стенках котловых труб, что приводит к снижению расхода топлива на выработку тепловой энергии.
Расчётная выработанная тепловая энергия угольных котельных
с. Овсянка, пос. Усть-Мана -14866 Гкал/год.
Потребность топлива в условном топливе в базовом варианте.
Вб. у=Qвыр*в*10-3=14866*178,575*10-3=2655т. у.т
где: в-удельный расход условного топлива в проектируемом варианте :кг у. т/Гкал
в =142,86*100/N=142,86*100/80=178,575 кг у. т/Гкал
Где: N-КПД котлов
Потребность в условном топливе в проектируемом варианте
Вп. у=14866*(142,86*100/85)*10-3=2499 т. у.т
Средневзвешенный калорийный эквивалент (коэффициент качества):
Э=QPH/QРут=3800/7000=0,543.
Где: QPH-низшая теплота сгорания натурального топлива (по сертификатам качества угля).
QРут - теплота сгорания условного топлива
Потребность в натуральном топливе на три котла:
Базовый вариант: Вб. н=Вв. у/Э=2655/0,543=4890т.
Проектируемый вариант: Вп. н=Вп. у/Э=2499/0,543=4602 т.
Экономический эффект от внедрения комплексонатной водоподготовки при цене топлива 578 руб/т.
Показатели эффективности | Расход руб/год | Экономия Руб/год | |
Базовый вариант | Проектируемый вариант | ||
Снижение расходов топлива | 4890*578=2826420 | 4602*578=2659956 | 166464 |
Стоимость мероприятия
Согласно договора № К-05/11 от 05г.
составляют 192,450 тыс. руб (НДС не предусмотрен)
Приложения:
1. Договор № К-05/11 от 01.01.2001 г. 4 листа
2. Приложение к договору № К-05/11 от 01.01.2001 г. 1 лист
3. Уведомление о возможности применения упрощенной
системы налогообложения от21.01.2003 г. 1 лист
Мероприятие № 9
Капитальный ремонт шкафа управления насосами отопления
и ГВС ЦТП-1 с установкой частотно-регулируемых приводов (ЧРП)
г. Дивногорск
Капитальный ремонт шкафа управления насосами отопления и ГВС ЦТП-1
с установкой частотно-регулируемых приводов (ЧРП)
Капитальный ремонт шкафов управления насосами и внедрение частотного регулирования рассчитан на 1 год и предусматривает кап. ремонт с заменой насосного оборудования в течение 2013 г.
Техническое задание на замену 2-х насосных агрегатов К-90/85 отопления и двух насосных агрегатов К20/30 ГВС и внедрение частотного регулирования для управления вновь установленными насосами.
Исходные данные:
Существующая схема - закрытая система теплоснабжения, без разбора воды на ГВС.
Насос К-90/85 с эл. двигателем 55 КВт, 2950 об/мин имеет рабочие характеристики:
расход 90м3/час, напор 85 м. вод. ст.
Два насоса работают в режиме: рабочий/ резервный.
После насосов установлены задвижки с электроприводом.
Система ГВС работает через пластинчатый теплообменник водоподогревателя. Циркуляционный насос К20/30 с расходом 20 т/час и напором 30 м. вод. ст.
Требования :
- Регулирование системы осуществлять по перепаду давления между входным и выходным коллекторами Возможность осуществления управления в автоматическом и ручном режиме с панели шкафа Автоматический переход на резервный насос при выходе из строя рабочего агрегата, а также предусмотреть возможность автоматической смены рабочего насоса через настраиваемое пользователем время, для выравнивания моторесурса обоих агрегатов. Параметры по давлению на входе/выходе, перепаду давления и расходу выводить на дисплей с мнемосхемой Обеспечить защиту электродвигателей насосов по питающему напряжению, обрыву кабеля, КЗ двигателя, перегрузке, заклиниванию ротора эл. двигателя Подать релейный сигнал на силовой шкаф управления электроприводами задвижек при переходе на резервный насос Предусмотреть автоматическую систему АВР по питающему напряжению Предусмотреть GSM модуль, посредством которого может отправляться СМС сообщение о аварийной ситуации на мобильный телефон заказчика
- Максимальную рабочую температуру воздуха в помещении принять +37С, максимальную температуру теплоносителя принять +95С Обеспечить надежность системы. Оптимизировать параметры тепловой системы в целом.
Планируемое оборудование:
- Насос горизонтальный Lowara FHS 32-160/22 циркуляционный ГВС - 2 шт. Насос горизонтальный Lowara FHS циркуляционный отопления - 2 шт. Шкаф управления для двух сетевых насосов с одним частотным приводом и АВР. Два аналоговых датчика давления и два поверенных манометра, а также краны шаровые для их установки. Данные частотно-регулируемые приводы применяются с целью минимизации расхода электроэнергии. Экономия энергии возможна, если скорость электродвигателя соответствует требованиям в любой заданный момент времени. Это применимо, в частности, к центробежным насосам и приводам вентиляторов, у которых потребляемая электроэнергия уменьшается пропорционально кубу скорости. Таким образом, если уменьшить скорость вдвое, то будет расходоваться мощность, составляющая всего 12,5 % от номинальной.
Плавная работа машины: Может быть резко снижено число пусков и остановов с полным изменением скорости, При использовании режимов плавного пуска и останова возможно предотвращение ударных воздействий на компоненты машины.
Уменьшение объема технического обслуживания: Преобразователи частоты не требуют технического обслуживания. При использовании этих установок для управления электродвигателями возможно увеличение их срока службы. Например, в системах водоснабжения устраняются гидравлические удары, которые происходят, когда
электродвигатели насосов подключены непосредственно к сети, и предотвращается повреждение водопроводных труб.
Анализ работы оборудования ЦТП по показаниям приборов позволяет сделать вывод что с применением регулирования объема перекачиваемого теплоносителя возможно снижение температуры теплоносителя до нормативной, что позволит значительно снизить потребление электроэнергии примерно на 20%.
Преобразователи частоты это электронные устройства для плавного бесступенчатого регулирования скорости вращения асинхронного двигателя. При частотном регулировании управление скоростью вращения вала осуществляется с помощью изменения частоты и амплитуды трехфазного напряжения подаваемого на двигатель.
Расчет экономической эффективности выполнен на основании данных энергосбыта по расходу электроэнергии на ЦТП-1 с учетом снижении расхода электроэнергии на 20 %.
Годовой расход эл. энергии на ЦТП-1 кВт/час |
Адрес: А |
94120 |
Средняя цена за киловатт электрической энергии составляет 1,5 руб.
Экономический эффект по ЦТП-1 руб/год
2010 г. ЦТП-1 | |
До внедрения ЧРП | После внедрения ЧРП |
282360 | 225888 |
Эконом. эффект = 56,472 т. р/год |
Срок окупаемости мероприятия
ЦТП-1 С. о =
=
(реальный срок окупаемости будет меньше, т. к. стоимость электроэнергии постоянно увеличивается)
Ц. мер - Цена (стоимость) мероприятия (руб.)
Э. эф. - Экономический эффект от внедрения мероприятия (руб.)
Капитальные вложения
Договор на поставку оборудования по перечню, согласно спецификации № 3 заключен с -Тех». Стоимость работ определяется согласно локальному сметному расчету № 000 и составляет 752.9135 тыс. руб. в том числе НДС 114.851 тыс. руб. Стоимость работ без НДС составляет 638.0623 тыс. руб.
Приложения :
1. Договор на поставку оборудования № 04/2011 от 01.01.2001 г -2 листа.
2. Спецификация № 3 к договору поставки № 04/2011 от 01.01.2001 г -1 лист.
3. Локальный сметный расчет № 68листа
Мероприятие № 10
инвестиционной программы
Капитальный ремонт основного и вспомогательного оборудования
электрокотельной, ЦТП и тепловой сети согласно плана ППР на 2012 г.
г. Дивногорск
Годовой план-график ремонта оборудования по разделу:
капитальный ремонт основного и вспомогательного оборудования электрокотельной, ЦТП и тепловой сети состоит из следующих работ по объектам:
1. Годовой план-график ремонта оборудования на 2012 год
«Здание МУПЭС Гримау, 27» - 3 листа
2. Годовой план-график ремонта оборудования на 2012 год
«ЦТП-1 г. Дивногорска» - 4 листа
3. Годовой план-график ремонта оборудования на 2012 год
«ЦТП-2 г. Дивногорска» - 4 листа
4. Годовой план-график ремонта оборудования на 2012 год
«ЦТП-3 г. Дивногорска» - 4 листа
5. Годовой план-график ремонта оборудования на 2012 год
«Тепловые сети МУПЭС г. Дивногорска». - 5 листов
6. Годовой план-график ремонта оборудования на 2012 год
«Электрокотельная МУПЭС г. Дивногорска». - 8 листов
7. Годовой план-график ремонта оборудования на 2012 год
«Котельная МУПЭС пос. Манский» - 2 листа
Стоимость мероприятия на 2012 год составляет 1090.92 тыс. руб. без НДС.
В целях коррекции стоимости работ на последующие годы базовую стоимость по 2012 г. увеличиваем на 10%.
Таким образом стоимость работ составляет:
2013 год - 1200.012 тыс. руб.
2014 год - 1320.013 тыс. руб.
2015 год - 1452.015 тыс. руб
Мероприятие № 11
инвестиционной программы
Капитальный ремонт основного и вспомогательного оборудования
угольных котельных и тепловых сетей согласно плана ППР на 2012 г.
г. Дивногорск
Годовой план-график ремонта оборудования по разделу:
капитальный ремонт основного и вспомогательного оборудования угольных котельных и тепловых сетей по нормативу согласно графика ППР состоит из следующих работ по объектам:
1. Годовой план-график ремонта энергооборудования на 2012 год
«Угольная котельная пос. Усть-Мана «Клубная»» - 3 листа
2. Годовой план-график ремонта энергооборудования на 2012 год
«Тепловые сети МУПЭС пос. Молодежный» - 3 листа
3. Годовой план-график ремонта оборудования на 2012 год
«Котельная с. Овсянка» - 8 листов
Приложения:
1. Стоимость материалов на капитальный ремонт (без трубопроводов) на 2012 г. согласно
графика ППР: 33 листа
· Угольные котлы: Водогрейный котел КВр-1,16 К
· Угольные котлы: Водогрейный котел КВ-ТР-1,0-95
· Угольные котлы: Водогрейный котел КВ-ТР-0,5-95
· Деаэратор ДСВ-200
· Насос ЦНСТ-60-65
· Насос Д630-90
· Насос Д500-65
· Насос К120-30
· Вакуумный насос RPL-11 и Вакуумный насос ВВН1-6
· Насос К-20-30
· Насос КМ
· Насос ВК 4-28
· Насос Д 320-50
· Насос Д200-36
· Насос К 90-85
· Насос К 90-55
· Насос ЦК
· Подогреватели П-3,4
· Дымососы и вентиляторы ДН-10
· Дымососы и вентиляторы ДН-6
· Трубопроводная арматура: Задвижки Ду-100
· Трубопроводная арматура: Задвижки Ду-200
· Трубопроводная арматура: Задвижки Ду-250
· Трубопроводная арматура: Задвижки Ду-300
· Трубопроводная арматура: Задвижки Ду-500
· Трубопроводная арматура: Задвижки Ду-50
· Трубопроводная арматура: Задвижки Ду-150
· Трубопроводная арматура: Задвижки Ду-80
· Трубопроводная арматура: Задвижки Ду-125
· Трубопроводная арматура: Вентиля Ду-15
· Трубопроводная арматура: Вентиля Ду-40
· Трубопроводная арматура: Вентиля Ду-25
· Трубопроводная арматура: Вентиля Ду-50
· Трубопроводная арматура: Вентиля Ду-20
· Трубопроводная арматура: Клапана Ду-100
· Трубопроводная арматура: Клапана Ду-200
· Трубопроводная арматура: Клапана Ду-500
· Трубопроводная арматура: Клапана Ду-50
· Трубопроводная арматура: Клапана Ду-150
· Трубопроводная арматура: Клапана Ду-80
· Трубопроводная арматура: Клапана Ду-70
· Электродный водогрейный котел КЭВ-10000/10
· Баки-аккумуляторы (БА) 700 м3
· Баки-аккумуляторы (БА) 2 м3
· Баки-аккумуляторы (БА) 60 м3
· Угольные котлы: Водогрейный котел КВр-1,16К
2. Титульный список на капитальный ремонт основного
и вспомогательного оборудования МУПЭС
согласно графика ППР на 2012 г. 3 листа
Стоимость мероприятия на 2012 год составляет 2335.53 тыс. руб.
В целях коррекции стоимости работ на последующие годы базовую стоимость данных работ увеличиваем на 10%.
Таким образом стоимость работ составляет:
2013 год - 2569.083 тыс. руб.
2014 год - 2825.991 тыс. руб.
2015 год - 3108.590 тыс. руб.
Мероприятие № 12
инвестиционной программы
Текущий ремонт основного и вспомогательного оборудования
по нормативу согласно плана ППР на 2012 г.
г. Дивногорск
1. Стоимость материалов на текущий ремонт на 2012 г. 23 листа
· Угольные котлы: Водогрейный котел КВр-1,16К
· Водогрейный котел КВ-ТР-1,0-95
· Водогрейный котел КВ-ТР-0,5-95
· Деаэратор ДСВ-200
· Насосы ЦНСТ-60-65
· Насосы Д630-90
· Насосы Д500-65
· Насосы К120-30
· Вакуумный насос RPL-11 и Вакуумный насос ВВН1-6
· Насос К-20-30
· Насос КМ
· Насос ВК 4-28
· Насос Д 320-50
· Насос Д200-36
· Насос К 90-85
· Насос К 90-55
· Насос ЦК
· Насосы К90-35
· Подогреватели: П-12
· Подогреватели: П-21
· Водоподогреватели: П-28
· Водоподогреватели: П-6,9
· Водоподогреватели: П-6,4
· Водоподогреватели: П-3,4
· Дымососы и вентиляторы: ДН-10
· Дымососы и вентиляторы: ДН-6
· Трубопроводная арматура: Задвижки Ду-100
· Трубопроводная арматура: Задвижки Ду-200
· Трубопроводная арматура: Задвижки Ду-250
· Трубопроводная арматура: Задвижки Ду-300
· Трубопроводная арматура: Задвижки Ду-500
· Трубопроводная арматура: Задвижки Ду-50
· Трубопроводная арматура: Задвижки Ду-150
· Трубопроводная арматура: Задвижки Ду-80
· Трубопроводная арматура: Задвижки Ду-125
· Трубопроводная арматура: Задвижки Ду-180
· Трубопроводная арматура: Задвижки Ду-70
· Трубопроводная арматура: Вентиля Ду-32
· Трубопроводная арматура: Вентиля Ду-15
· Трубопроводная арматура: Вентиля Ду-40 Трубопроводная арматура: Вентиля Ду-25
· Трубопроводная арматура: Вентиля Ду-50
· Трубопроводная арматура: Вентиля Ду-20
· Трубопроводная арматура: Клапана Ду-100
· Трубопроводная арматура: Клапана Ду-200
· Трубопроводная арматура: Клапана Ду-250
· Трубопроводная арматура: Клапана Ду-300
· Трубопроводная арматура: Клапана Ду-500
· Трубопроводная арматура: Клапана Ду-50
· Трубопроводная арматура: Клапана Ду-150
· Трубопроводная арматура: Клапана Ду-80
· Трубопроводная арматура: Клапана Ду-125
· Трубопроводная арматура: Клапана Ду-180
· Трубопроводная арматура: Клапана Ду-70
· Угольные котлы: Котел водогрейный КВр-1,16К
2. Титульный список на текущий ремонт основного
и вспомогательного оборудования МУПЭС
согласно графика ППР на 2012 г. 3 листа
3. Прайс-лист на изделия и материалы 58 листов
4. Мониторинг-контроль 1 лист
5. Краткая характеристика энергообъектов организации 1 лист
Норматив на материалы использован из «Рекомендаций по нормированию материальных ресурсов на техническое обслуживание и ремонт теплоэнергетического оборудования и тепловых сетей» части 2,3, рекомендации разработаны Центром нормирования и информационных систем и ЖКХ (НИС) при участии Центра муниципальной экономики и права, РАО «Роскоммунэнерго».
Всего: стоимость материалов на капитальный ремонт по нормативу составил: | 3426,45 | т. руб. |
Всего: Стоимость материалов на текущий ремонт по нормативу составил: | 1779,4 | т. руб. |
Примечание:
Работы по капитальному ремонту на трубопроводах выполняются по локальным сметным расчетам и прилагаются отдельно, ввиду индивидуального подхода к каждому участку тепловой сети.
Стоимость мероприятия на 2012 год составляет 1779.420 тыс. руб.
В целях коррекции стоимости работ на последующие годы базовую стоимость данных работ по 2012 году увеличиваем на 10%.
Таким образом стоимость работ составляет:
2013 год - 1957.362 тыс. руб.
2014 год - 2153.098 тыс. руб.
2015 год - 2368.408 тыс. руб.
Мероприятие № 13
инвестиционной программы
Приобретение грузового автомобиля
для проведения работ на тепловых сетях МУПЭС
г. Дивногорск
Автомобиль ГАЗ 53А, закрепленный за тепловыми сетями, г/н 3504 КЭН год выпуска 1978.
Данный автомобиль морально устарел и фактически изношен. Начисленная амортизация составляет 100%.
Цель мероприятия:
В целях дальнейшего проведения работ на тепловых сетях МУПЭС предполагается закупка грузового автомобиля.
Категория N1 (полная масса до 3,5 т), Грузовики
ГАЗ Егерь 2 ГАЗ 33081 новый
Россия, г. Нижний Новгород
руб.
Год выпуска 2011 г.
Мощность 87 кВт
Колесн. формула 4x4
Пробег 50 км
Тип топлива Другое
Евронорма Не указано
Стоимость мероприятия составляет 730.00 тыс. руб., в том числе НДС 111.356 тыс. руб.
Стоимость мероприятия без НДС составляет 618.644 тыс. руб.
Приложение:
1. Справка о начислении амортизации 1 лист
СОДЕРЖАНИЕ
1. Инвестиционная программа по источникам теплоснабжения
и тепловым сетям 1-3 лист
2. Мероприятие №1
Капитальный ремонт шкафов управления сетевыми
насосами Д500/65, Д630/90, К120/30 на электрокотельной МУПЭС 4-6 лист
2.1.. Копия договора на поставку оборудования № 01-03/2010 от 01.01.2001 г 7-8 лист
2.2. Спецификация на поставку оборудования 9 лист
3. Мероприятие № 2
Капитальный ремонт сетевого насоса Д630/90 с заменой
на частотно-регулируемый насос на электрокотельной МУПЭС 10-12 лист
3.1. Копия договора поставки № 04/2011 от «16» марта 2011 г. 13-14 лист
3.2. Спецификация № 2 к договору поставки № 04/2011 г. от «16» марта 2011 г. 15 лист
3.3. Локальный сметный расчет № 68лист
4. Мероприятие № 3
Капитальный ремонт шкафа управления насосами ГВС ЦТП-2, ЦТП-3 с установкой частотно-регулируемых приводов (ЧРП) 18-20 лист
4.1. Копия договора подряда № 09-03/2011 от «09» марта 2011 г. 21 лист
4.2. Приложение к договору подряда № 09-03/2011 от 09.г. 22 лист 4.3. Локальный сметный расчет № 000 на ЦТП-2 23 лист 4.4. Копия договора подряда № 10-03/2011 от «10» марта 2011 г. 24 лист
4.5. Приложение к договору подряда № 10-03/2011 от 10.г. 25 лист 4.6. Локальный сметный расчет № 000 на ЦТП-3 26 лист
5. Мероприятие №4
Капитальный ремонт высоковольтных ЗРУ-III электрокотельной с заменой маломасляных выключателей на вакуумные 27-30 лист
5.1. Копия договора №07/12Д от 24г. 31-32 лист
5.2. Приложение к договору/12Д 33-35 лист
6. Мероприятие №5
Капитальный ремонт теплообменного оборудования ЦТП-I, ЦТП-III с установкой пластинчатых теплообменников (2-я очередь) 36-40 лист
6.1. Локальный сметный расчет № 000, 68лист
6.2. Прайс - лист на запорную арматуру 47-54 лист
6.3. Спецификация материалов на капитальный ремонт ЦТП-I, ЦТП-III 55-56 лист
6.4. Опросный лист «Машимпэкс» 57-58 лист
6.5. Коммерческое предложение «Машимпэкс» 59 лист
7. Мероприятие №6
Капитальный ремонт участка тепловой сети от ТК7(13) до ТК8(13) с применением трубопроводов «Изопрофлекс» 60-62 лист
7.1. Спецификация материалов на капитальный ремонт 63-64 лист
7.2. Ведомость объемов работ на капитальный ремонт 65-66 лист
7.3. Акт на осмотр тепломагистрали в шурфе 67-68 лист
7.4. План тепловой сети от ТК7(13) до ТК8(лист
7.5. Локальный сметный расчет № 68лист
7.6. Прайс-лист «Группа ПОЛИМЕРТЕПЛО» 74 лист
7.7. Прайс-лист на запорную арматуру 75 лист
7.8. Прайс-лист на железобетонные изделия 76 лист
8. Мероприятие №7
Капитальный ремонт участка тепловой сети от ТК15(8) до ж/домов
«а»-19«а» с заменой трубопроводов на предизолированные трубопроводы «Касафлекс» 77-82 лист
8.1. Прайс-лист на материалы и комплектующие группа ПОЛИМЕРТЕПЛО 83 лист
8.2. Локальный сметный расчет № 68лист
8.3. Капитальный ремонт тепловой сети а-19а.
Спецификация материалов 88 лист 8.4. Капитальный ремонт тепловой сети а-19а
Ведомость объемов работ 89 лист 8.5. Прайс-лист стоимости материалов -М» 90 лист
9. Мероприятие № 8
Внедрение комплексонатной водоподготовки на угольной котельной
пос. Усть-Мана «Клубная» 91-97 лист
9.1. Договор № К-05/11 от 01.01.2001 г. 98-101 лист
9.2. Приложение к договору № К-05/11 от 01.01.2001 г. 102-103 лист
9.3. Уведомление о возможности применения упрощенной
системы налогообложения от21.01.2003 г. 104 лист
10. Мероприятие № 9
Капитальный ремонт шкафов управления насосами отопления и ГВС ЦТП-1
с установкой частотно-регулируемых приводов (ЧРП) 105-108 лист
10.1 Договор на поставку оборудования № 04/2011 от 01.01.2001 г 109-110 лист
10.2. Спецификация № 3 к договору поставки № 04/2011 от 01.01.2001 г 111 лист
10.3. Локальный сметный расчет № 68лист
11. Мероприятие № 10
Капитальный ремонт основного и вспомогательного
оборудования электрокотельной, ЦТП и тепловой сети согласно плана ППР
на 2012 г. 115-116 лист
11.1. Годовой план-график ремонта оборудования на 2012 год
«Здание МУПЭС Гримау, 27» 117-119 лист
11.2. Годовой план-график ремонта оборудования на 2012 год «ЦТП-1
г. Дивногорска» 120-124 лист
11.3. Годовой план-график ремонта оборудования на 2012 год «ЦТП-2
г. Дивногорска» 1лист
11.4. Годовой план-график ремонта оборудования на 2012 год «ЦТП-3
г. Дивногорска» 129-132 лист
11.5. Годовой план-график ремонта оборудования на 2012 год
«Тепловые сети МУПЭС г. Дивногорска» 133-137 лист
11.6. Годовой план-график ремонта оборудования на 2012 год
«Электрокотельная МУПЭС г. Дивногорска» 138-145 лист
11.7. Годовой план-график ремонта оборудования на 2012 год
«Котельная МУПЭС пос. Манский» 146-147 лист
12. Мероприятие №11
Капитальный ремонт основного и вспомогательного оборудования угольных
котельных и тепловых сетей согласно плана ППР на 2012 г. 148-150 лист
12.1. Годовой план-график ремонта энергооборудования на 2012 год
угольная котельная пос. Усть-Мана «Клубная» 151-153 лист
12.2. Годовой план-график ремонта энергооборудования на 2012 год
тепловых сетей МУПЭС п. Молодежный 154-156 лист
12.3. Годовой план-график ремонта энергооборудования на 2012 год
котельная с. Овсянка 157-164 лист
12.4. Стоимость материалов на капитальный ремонт (без трубопроводов) на 2012 г.
согласно графика ППР 165-192 лист
12.5. Титульный список на капитальный ремонт основного и вспомогательного
оборудования МУПЭС согласно графика ППР на 2012 г. 193-195 лист
13. Мероприятие №12
Текущий ремонт основного и вспомогательного оборудования по нормативу
согласно плана ППР на 2012 г. 196-198 лист
13.1. Стоимость материалов на текущий ремонт на 2012 г. 199-222 лист
13.2. Титульный список на текущий ремонт основного и вспомогательного
оборудования МУПЭС согласно графика ППР на 2012 г 223-225 лист
14. Прайс-лист на изделия и материалы 226-284 лист
15. Мониторинг-контроль 285 лист
16. Краткая характеристика энергообъектов организации 286 лист
17. Мероприятие № 13
Приобретение грузового автомобиля для проведения работ
на тепловых сетях МУПЭС 287-288 лист
17.1 Справка о начислении амортизации 289 лист
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
