Поверочный расчет конструкции разгрузочной площадки (стр. 3 )

Проверено по СНиП	Проверка	Коэффициент использования
п.5.12	Прочность при действии поперечной силы	0,247
п.5.12	Прочность при действии изгибающего момента	0,721
п.5.15	Устойчивость плоской формы изгиба при действии момента	0,721

Коэффициент использования 0,721 - Прочность при действии изгибающего момента

Максимальный прогиб - 0,005 м

Расчетные схемы разгрузочной площадки под оборудование

Поверочный расчет конструкции выполнен в программном комплексе «SCAD Office 11.5».

Расчетная схема N1

Результаты расчета, усилия:

N, т

Му, тм

Qz, т

Критический фактор

Расчетная схема N2

Результаты расчета, усилия:

N, т

Му, тм

Qz, т

Критический фактор

Расчетная схема N3

Результаты расчета, усилия:

N, т

Му, тм

Qz, т

Критический фактор

Расчетная схема N4

Результаты расчета, усилия:

N, т

Му, тм

Qz, т

Критический фактор

Выводы: принимаем стойки – 20К1 из стали С255, вертикальные связи из спаренного уголка 60х5из стали С255.

На основе полученных сочетаний усилий, выбираем самые неблагоприятные и рассчитываем базу колонн.

Расчет выполняется в программе SCAD Office 11.5, Комета-2.

Жесткие базы колонн

Расчет выполнен по СНиП II-23-81*

Коэффициент условий работы 1

Сталь C255

Бетон тяжелый класса B25

Сварные соединения выполнять с помощью ручной сварки электродом марки Е-42

Профиль

20К1 (Двутавp колонный (К) по СТО АСЧМ 20-93)

Конструкция

Болты анкерные диаметра 20 из стали ВСт3кп2 - 2 шт hp = 375 мм bp = 225 мм tp = 25 мм S = 135 мм C5 = 45 мм a2 = 44,5 мм kf = 8 мм

Усилия

	N	My	Qz	Mz	Qy
	Т	Т*м	Т	Т*м	Т
1	5,69	1,52	0,66	0	0
2	2,02	1,33	0,51	0	0
3	1	1,35	0,51	0	0

Результаты расчета по комбинациям загружений

N = 5,69 Т

My = 1,52 Т*м

Qz = 0,66 Т

Mz = 0 Т*м

Qy = 0 Т

Проверено по СНиП	Проверка	Коэффициент использования
п.5.12, (28)	Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты	0,857
	Прочность бетона фундамента на местное смятие под плитой	0,271
п.11.2*, (120-121)	Прочность крепления колонны к опорной плите	0,31
п.11.7*, (128), п.11.8, (130)	Прочность фундаментных болтов	0,295

Коэффициент использования 0,857 - Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты

N = 2,02 Т

My = 1,33 Т*м

Qz = 0,51 Т

Mz = 0 Т*м

Qy = 0 Т

Проверено по СНиП	Проверка	Коэффициент использования
п.5.12, (28)	Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты	0,764
	Прочность бетона фундамента на местное смятие под плитой	0,242
п.11.2*, (120-121)	Прочность крепления колонны к опорной плите	0,244
п.11.7*, (128), п.11.8, (130)	Прочность фундаментных болтов	0,414

Коэффициент использования 0,764 - Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты

N = 1 Т

My = 1,35 Т*м

Qz = 0,51 Т

Mz = 0 Т*м

Qy = 0 Т

Проверено по СНиП	Проверка	Коэффициент использования
п.5.12, (28)	Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты	0,772
	Прочность бетона фундамента на местное смятие под плитой	0,244
п.11.2*, (120-121)	Прочность крепления колонны к опорной плите	0,238
п.11.7*, (128), п.11.8, (130)	Прочность фундаментных болтов	0,481

Коэффициент использования 0,772 - Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты

N = 0 Т

My = 0 Т*м

Qz = 0 Т

Mz = 0 Т*м

Qy = 0 Т

Проверено по СНиП	Проверка	Коэффициент использования
п.5.12, (28)	Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты	2,276*10-009
	Прочность бетона фундамента на местное смятие под плитой	7,197*10-010

Коэффициент использования 2,276*10-009 - Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты

Коэффициент использования по всему пакету комбинаций 0,857 - Прочность опорной плиты по нормальным напряжениям на свободных трапециевидных участках плиты

Фундаметная плита ФП под разгрузочную площадку

Проектом предусмотрено фундаментная плита h=250 мм. Под фундаментной плитой устраивается песчаная подушка h=300 мм и бетонная подготовка толщиной 100мм из бетона В7.5.

Среднее давление под фундаментной плитой составляет 0.4кг/см2.

Максимальная осадка фундаментной плиты S=2мм.

Фундаментная плита выполняются из бетона В25, марки по водонепроницаемости W4, марки по морозостойкости F100.

Армирование осуществляется отдельными стержнями, арматура класса АIII и АI по ГОСТ 5781-82. Толщины защитных слоев рабочей арматуры приняты в соответствии с требованиями таб.8.1 СП .

Глубина заложения фундаментной плиты под разгрузочную площадку составляет 650 мм от уровня земли. Отметку уровня земли уточнить по месту.

Расчет выполняется в программе SCAD Office 11.5.

В результате расчета получены следующие напряжения в фундаментной плите:

Му, тм/м

Мх, тм/м

Осадка, мм

Отпор грунта, т/м2

В результате расчета получено следующее армирование фундаментной плиты:

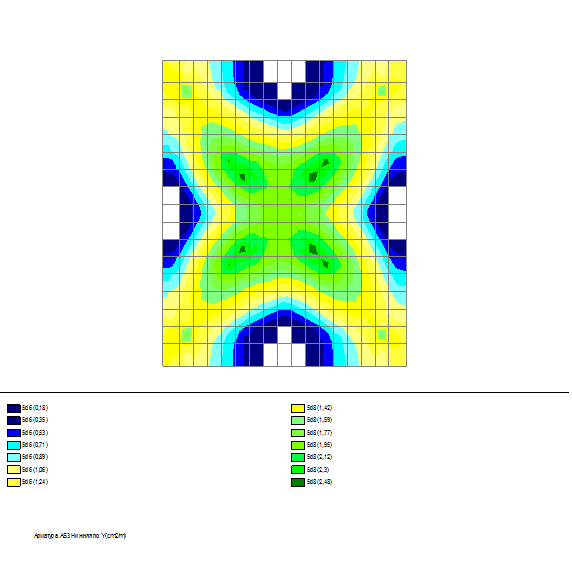

Нижняя ар-ра по оси У, см/м2

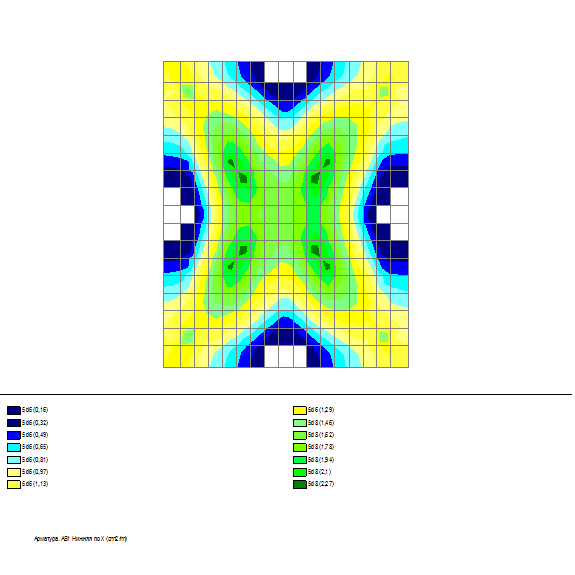

Нижняя ар-ра по оси Х, см/м2

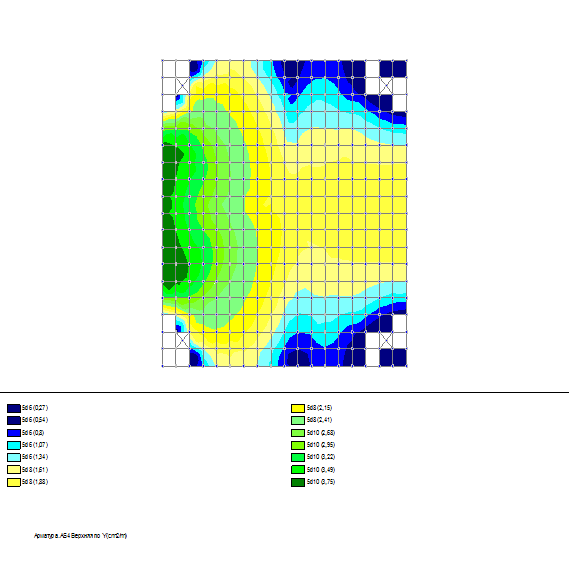

Верхняя ар-ра по оси У, см/м2

Верхняя ар-ра по оси Х, см/м2

Вывод: принимаем верхнее и нижнее армирование фундаментной плиты арматурой d12 АIII шагом 200 мм в обоих направлениях.

Плита покрытия ПП разгрузочной площадки

Проектом предусмотрено плита h=200 мм.

Максимальный прогиб плиты S=0.3мм.

Плита покрытия выполняется из бетона В25.

Армирование осуществляется отдельными стержнями, арматура класса АIII и АI по ГОСТ 5781-82. Толщины защитных слоев рабочей арматуры приняты в соответствии с требованиями таб.8.1 СП .

Схема приложения нагрузки от оборудования:

q=0.2 х 2400 кг/м2х1.1=528 кг/м2 (собственный вес плиты 3.5х3.5 м)

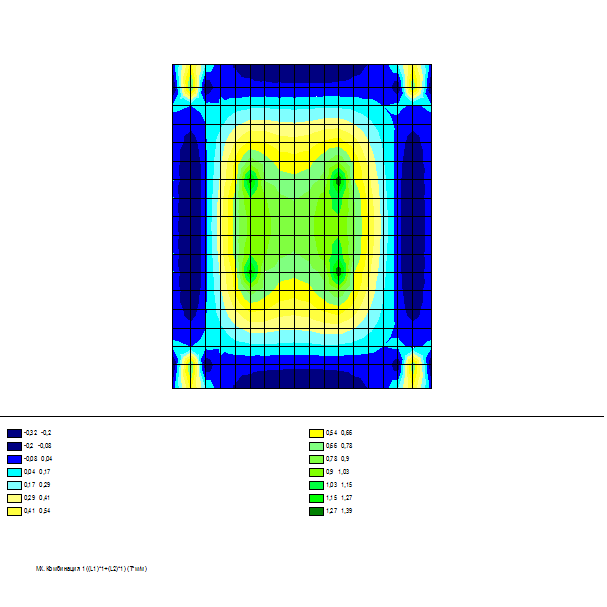

В результате расчета получены следующие напряжения в плите:

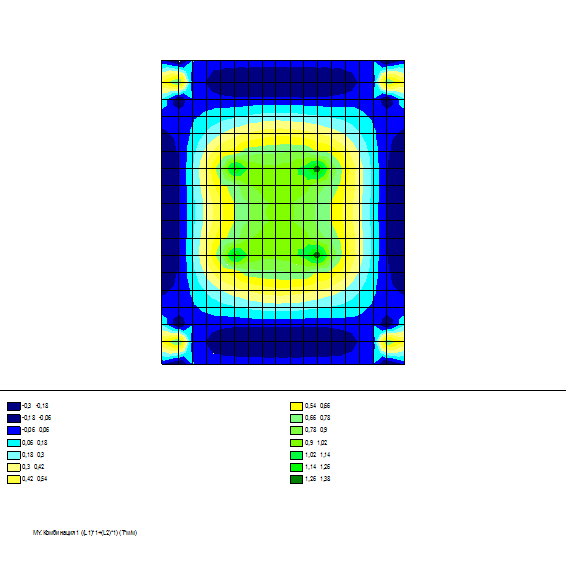

Мх, тм/м

Мy, тм/м

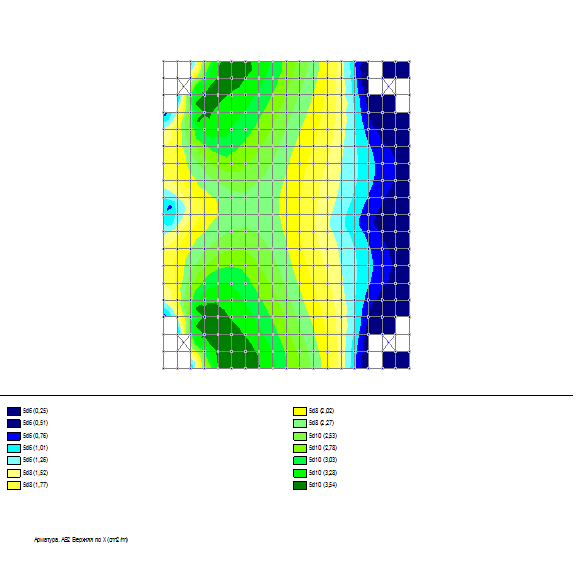

В результате расчета получено следующее армирование плиты:

Нижняя ар-ра по оси Y, см/м2

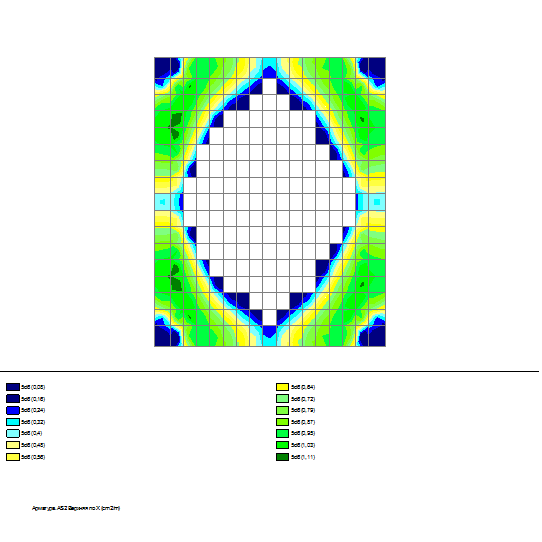

Нижняя ар-ра по оси Х, см/м2

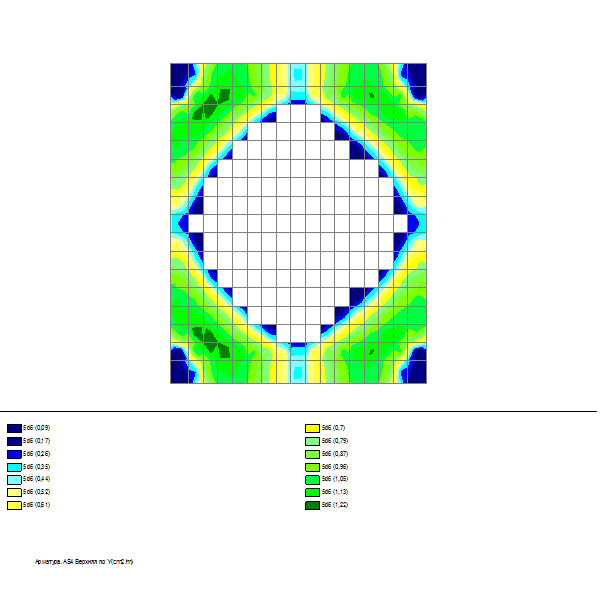

Верхняя ар-ра по оси Y, см/м2

Верхняя ар-ра по оси X, см/м2

Вывод: принимаем верхнее и нижнее армирование фундаментной плиты арматурой d12 АIII шагом 100 мм в обоих направлениях.
