Приложение 3.6
Практические занятия
«Основы сотовой связи и цифрового телевидения»
3.6.1. Состав стенда.
В состав стенда входит следующее оборудование:
- компьютер;
- спутниковый приемник Scopus IRD – 2961;
- спутниковая антенна;
- кодер цифрового потока Scopus UE - 9310;
- аналоговая видеокамера National M7.
В составе стенда имеется компьютер, с помощью которого осуществляется контроль и настройка параметров спутникового приемника и кодера цифрового потока. Видеокамера используется для подачи аналогового видео и аудио сигнала на вход кодера. С выхода спутниковой антенны в/ч сигнал подается на вход спутникового приемника. Структурная схема стенда изображена на рис. 3.6.1.

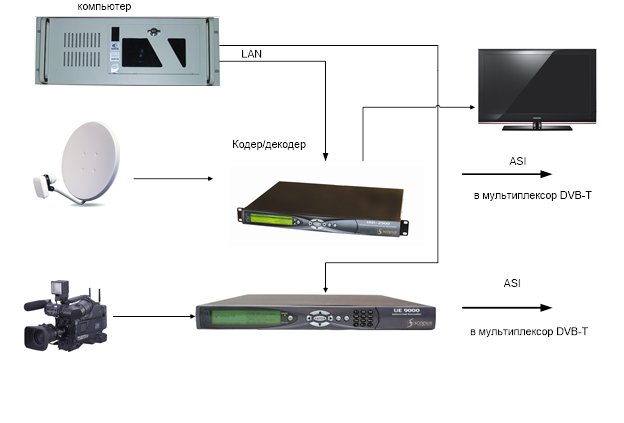

Рис. 3.6.1. Структурная схема стенда.
Сигнал со спутниковой антенны подается в L-диапазоне (0,95-2,15 МГц.) на вход RF IN спутникового приемника. С ASI выхода OUT1 приемника цифровой транспортный поток, содержащий программы выбранного при настройке приемника спутникового транспондера, подается на вход мультиплексора. Контроль приемника осуществляется подключением локальной сети Ethernet ко входу 10/100 BASE T MANAGEMENT. С выходов приемника
S - video и Analog Audio Out2 аналоговый сигнал видео и аудио подается на телевизор. На аналоговый вход кодера подается сигнал с выхода видеокамеры. С ASI-выхода кодера кодированный поток MPEG-2 также подается на вход мультиплексора. Контроль кодера также осуществляется по сети Ethernet.
3.6.2. Порядок выполнения практической работы.
1. IRD – 2961.
Для выполнения практической работы требуется:
1. Соединить оборудование согласно структурной схемы рис. 3.6.1.
2. На компьютере запустить программу Internet Explorer.
3. В программе Internet Explorer открыть адрес http://192.168.1.100/ в результате откроется окно управления приемником.
Программное обеспечение для веб-управления IRD-2900 – это дружественный к пользователю графический интерфейс, позволяющий легко контролировать и конфигурировать устройство, а также следить за его текущим состоянием. Веб-управление осуществляется при помощи дистанционного компьютера с использованием обычного веб-браузера. При этом нет необходимости в дополнительном программном обеспечении. Веб-управление IRD-2900 исключительно просто.
Для того, чтобы получить доступ к веб-управлению, необходимо ввести имя пользователя и пароль. Значения по умолчанию являются следующими:
· Имя пользователя – ird
· Пароль – ird
Введите имя пользователя и пароль в поле доступа. Нажмите Submit для подтверждения или Clear для их повторного введения.
На рис. 3.6.2 изображено поле доступа к веб-управлению.
Рис. 3.6.2. Поле доступа к веб-управлению IRD-2961.
На рис. 3.6.3 приведен пример окна интерфейса веб-управления с наиболее часто используемыми элементами контроля и управления.

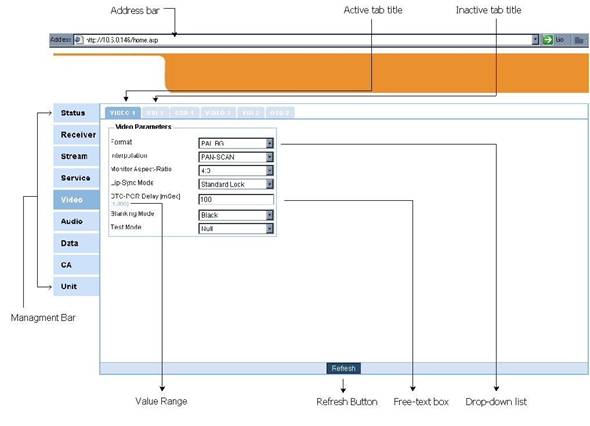

Рис. 3.6.3. Экран интерфейса веб-управления IRD-2961 (пример).
4. Просмотр и настройка параметров приемника может осуществляться либо
- с помощью Web-интерфейса, либо с использованием местного управления
- с лицевой панели (рис.3.6.4).
Рис. 3.6.4. Лицевая панель приемника.
Меню местного управления изображено на жидкокристаллическом дисплее передней панели. Им можно управлять при помощи контрольных клавиш передней панели. Базовая структура меню передней панели IRD-2961 приведена на рис. 3.6.5.

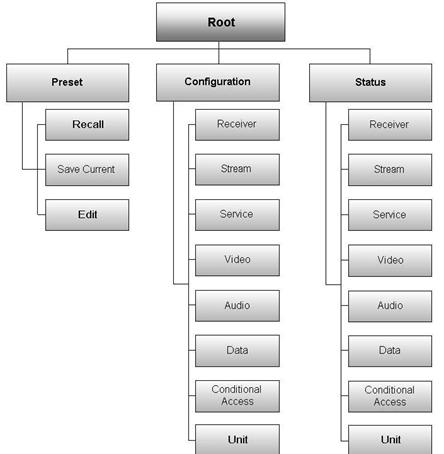

Рис. 3.6.5. Меню передней панели IRD-2961
(корневое меню) – базовая структура.
5. Для настройки и конфигурирования приемника необходимо выбрать следующие параметры:
a. Начальная установка приемника Receiver (рис. 3.6.6).
1) Configuration/Receiver
- Frequency – 1892000 (Hz)
- Simbol Rate – (Mbaud)
- Viterby Rate – AVTOMATIC
- Spectral Inversion – AVTOMATIC
- LNB Pover Supply – 18V (GORIZONTAL)
- Freq Drift Compensate – ON
- LNB L. O. Type – Ku BAND
- LNB L. O. Frequency – 9750000 (Hz)
- Frequency Range – L BAND
- Frequency Band Scan - OFF

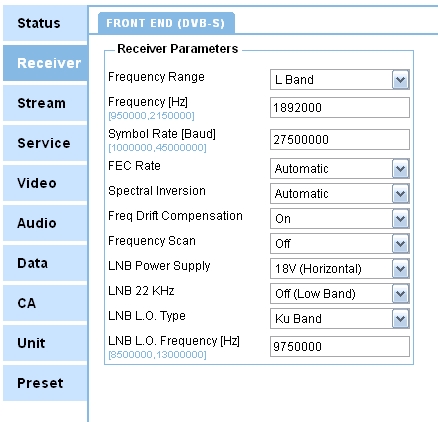

Рис. 3.6.6. Начальная установка приемника.
2) Установка потока Stream.
- Source – FRONT-END (DVB-S)
- Type – DVB
- Rate Range – UPTO 108 Mb/s
- ASI Mode – NORMAL
- ASI Output Source – DECODER SOURCE
- 27 MHz Sinchronization – FIXED VALUE
b. Установка изображения Video и звука Audio 2.
1) SERVICE/TV1
- Select service – [10630] Music Box Russia или другую программу
- PID – для видео VIDEO – 0x0515 (MPEG-2)
для аудио AUDIO-2 – 0x0516
2) VIDEO/VIDEO 1/VIDEO PARAMETERS (рис.3.6.7)
- Format - RUSSIAN SECAM
- Остальные параметры по умолчанию

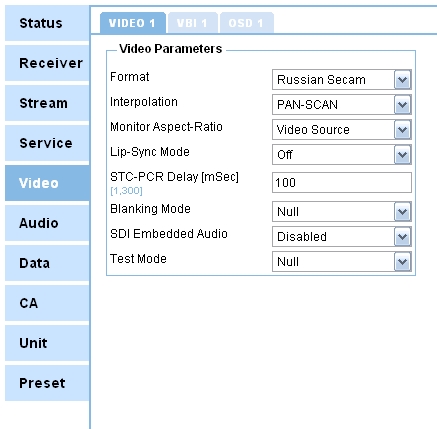

Рис.3.6.7. Установка VIDEO.
3) AUDIO/AUDIO 2 (рис.3.6.8).

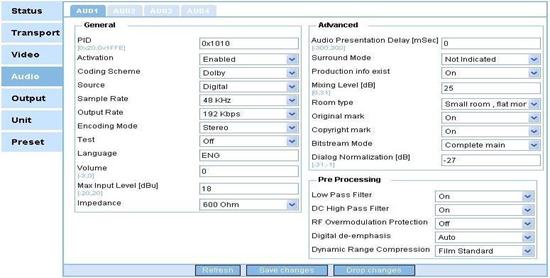

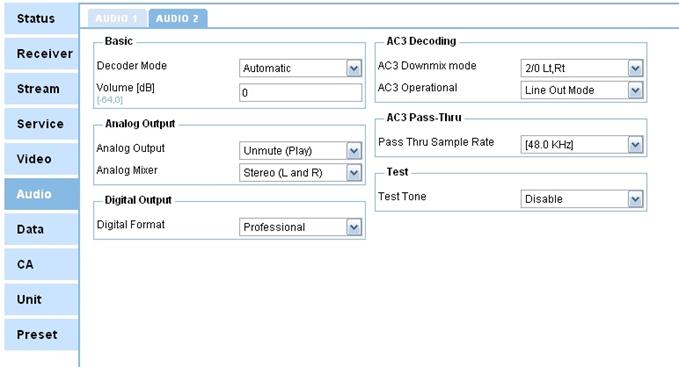

Рис.3.6.8. Установка AUDIO.
2. UE – 9310.
Для выполнения практической работы требуется:
1. Соединить оборудование согласно структурной схемы рис. 3.6.1.
2. На компьютере запустить программу Internet Explorer.
3. В программе Internet Explorer открыть адрес http://192.168.1.103/ в результате откроется окно управления кодером цифрового потока.
Для того, чтобы получить доступ к веб-управлению, необходимо ввести имя пользователя и пароль. Значения по умолчанию являются следующими:
• Имя пользователя – admin
• Пароль – ue9000
Введите имя пользователя и пароль в поле доступа. Нажмите Submit для подтверждения или Clear для их повторного введения.
На рис. 3.6.9 изображено поле доступа к веб-управлению.
Рис. 3.6.9. Поле доступа к веб-управлению UE-9310.
На рис. 3.6.10 приведен пример окна интерфейса веб-управления с наиболее часто используемыми элементами контроля и управления кодера.
Рис. 3.6.10. Экран интерфейса веб-управления UE-9310.
4. Просмотр и настройка параметров приемника может осуществляться либо
- с помощью Web-интерфейса, либо с использованием местного управления
- с лицевой панели (рис. 3.6.11).
Рис. 3.6.11 Лицевая панель кодера.
Меню местного управления изображено на жидкокристаллическом дисплее передней панели. Им можно управлять при помощи контрольных клавиш передней панели. Базовая структура меню передней панели IRD-2961 приведена на рис. 3.6.12.

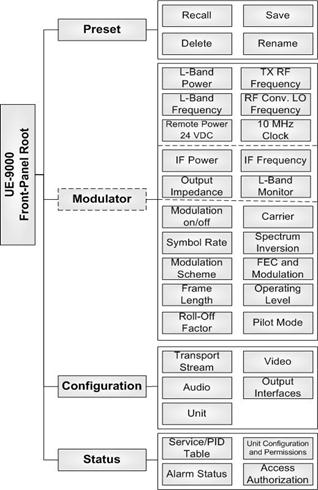

Рис.3.6.12. Структура корневого меню UE-9310.
5. Для настройки и конфигурирования кодера необходимо выбрать следующие параметры (рис. 3.6:

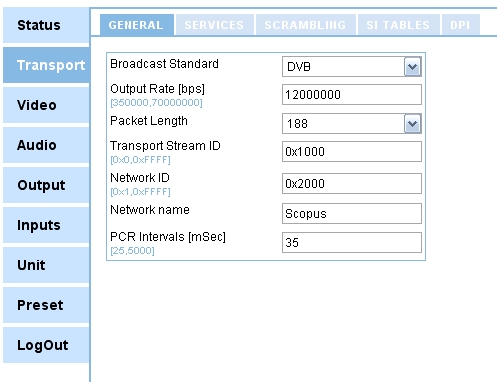

Рис.3.6.13. Установка параметров транспортного потока.

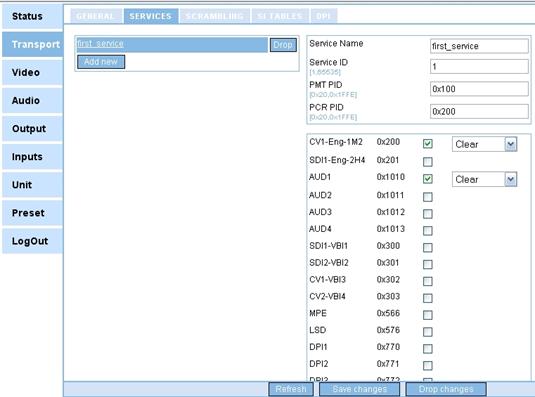

Рис.3.6.14. Установка параметров сервисов ТП.

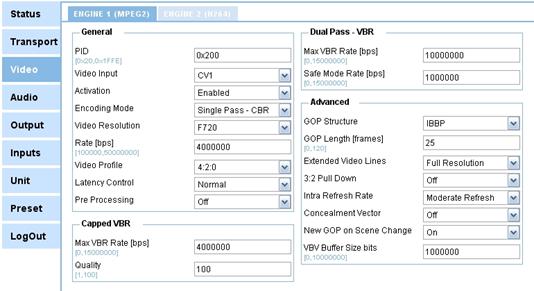

Рис. 3.6.15. Установка параметров VIDEO ENGINE 1 (MPEG2).

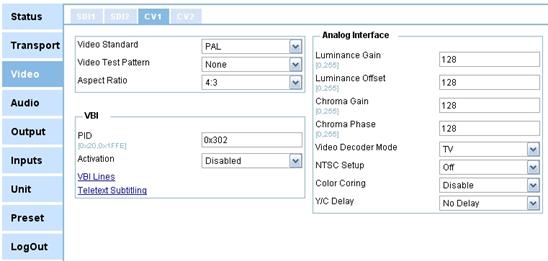

Рис.3.6.16. Установка параметров VIDEO по входу CV1.

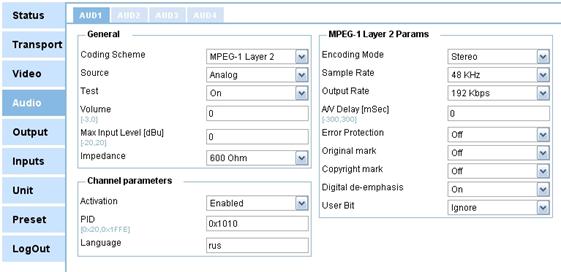

Рис.3.6.17. Настройка параметров.
