Строительство и ремонт стоечных и подземных линий и оборудование домовой распределительной радиотрансляционной и сельской телефонной сетей (стр. 7 )

3.16.7. При выборе места включения пупиновских катушек линию следует начинать с полушага в том случае, если ближайший к станции отрезок, оставшийся после разбивки, будет длиной не менее 0,3 км и не более 0,8 км. Если длина этого отрезка окажется больше 0,8 км, но меньше 1,2 км, то в начале линии следует включать полукатушки с индуктивностью LS = 5 мГ.

Включение катушек в линию из кабелей типа МРМП (МРМ) производится со стороны станции узла. Первая катушка устанавливается на расстоянии 0,5 км от станции узла, остальные - через 1 км друг от друга. В конце линии катушка не ставится. Катушка помещается в землю на глубину 1,3 - 1,4 м.

3.16.8. Пупинизация на соединительных и абонентских линиях сетей СТС целесообразна только в том случае, когда их длина не менее 4 км.

Для пупинизации подземных линии СТС применяют катушки с индуктивностью LS = 70 мГ. Номинальная величина шага пупинизации должна быть равна S = 1000 ± 50 м, действительный (практический) шаг пупинизации не должен отличаться от номинальной величины более чем на ± 20 м.

3.16.9. Пупинизированные подземные линии СТС должны начинаться и оканчиваться полушагом пупинизации.

В исключительных случаях, когда шаг пупинизации превышает максимально допустимую величину, рекомендуется ставить на одну пупиновскую катушку больше.

Пупинизированная абонентская линия от последней пупиновской катушки до абонентской точки может иметь любую длину в пределах шага пупинизации.

3.16.10. Перед включением в линию пупиновской катушки проверяется сопротивление ее обмоток постоянному току, сопротивление изоляции между обмотками, а также каждой обмотки по отношению к земле. Сопротивление изоляции пупиновских катушек измеряется после того, как они пролежат в ванне с водой в течение 24 часов.

3.16.11. Подземные линии, предназначенные для пупинизации, после их проверки должны удовлетворять следующим условиям:

- километрическое сопротивление шлейфа цепи при отключенных отводах, трансформаторах, нагрузках, станционных и абонентских телефонных устройствах должно соответствовать расчетным величинам электрических параметров непупинизированных кабелей;

- величина сопротивления изоляции жил по отношению к земле и между жилами должна быть не менее данных, указанных в п. 3.13.2;

- отводы от линий PC проверяются отдельно и должны удовлетворять тем же требованиям;

- на линиях PC линейные трансформаторы должны обеспечивать коэффициент трансформации, выбранный по проекту; сопротивление изоляции обмоток трансформатора по отношению к корпусу должно быть не менее 50 МОм;

- входное сопротивление абонентских цепей PC, измеренное без трансформатора при частоте 400 Гц, должно примерно соответствовать значению

Ом,

где Zaб - входное сопротивление громкоговорителя при частоте 400 Гц; Nаб - число абонентских точек.

Абонентские цепи PC, у которых Zвх окажется значительно меньше этой величины, должны быть проверены, а обнаруженные неисправности устранены.

3.16.12. В том месте, где включается катушка индуктивности, вытягивают петлю кабеля длиной 1 м, после чего прокладку кабеля продолжают. Затем вырывают яму, достаточную для работы по установке катушки. На дне ямы делают углубление по размерам катушки с таким расчетом, чтобы проводники, выходящие из катушки, были уложены по дну котлована с некоторым запасом (рис. 3.18).

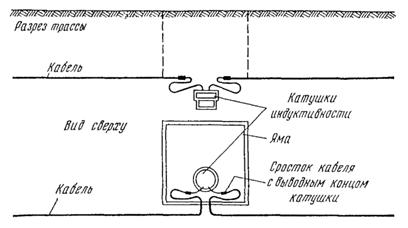

Рис. 3.18. Укладка кабеля в местах установки пупиновских катушек.

Чтобы избежать повреждения кабеля, яму отрывают рядом с трассой кабеля. Каждую полуобмотку катушки индуктивности включают последовательно в жилу кабеля (рис. 3.19).

Рис. 3.19. Включение полуобмотки пупиновской катушки в жилу кабеля.

3.16.13. Перед установкой катушки индуктивности проверяют целость полуобмоток и выводов путем их прозвонки и величину сопротивления изоляции между каждой полуобмоткой по отношению к другой полуобмотке, соединенной с корпусом. Величина сопротивления должна быть не менее 1000 МОм для катушек LS = 70 мГ и 50 МОм для LS = 10 мГ.

3.16.14. После того как катушка установлена, ее засыпают слоем разрыхленной земли, поверх которого устраивается защитное покрытие из кирпича, бетонной плитки или из доски, пропитанной битумом. Затем яму засыпают и утрамбовывают.

3.16.15. Место установки пупиновской катушки должно быть отмечено на план-карте трассы линии с привязкой к местности.

3.16.16. По мере включения в линию пупиновских катушек со стороны станции должно измеряться сопротивление шлейфа цепи и сопротивление изоляции жил по отношению к земле. На линиях PC необходимо также проверять правильность включения катушек путем измерения волнового сопротивления линии Zc на двух-трех частотах (400, 1000, 2000 Гц).

3.17. Кабели, применяемые для линий PC и СТС

3.17.1. Типы кабелей, применяемых для PC и СТС, приведены в табл. 3.4.

Таблица 3.4

Типы кабелей или проводов, применяемых для линий PC или СТС

Марка кабеля	Диаметр жилы, мм	Толщина изоляции, мм	Номинальные наружные размеры кабеля, мм	Строительная длина, мм	Масса одного километра кабеля, кг	Сопротивление постоянному току, не более, Ом/км	Сопротивление изоляции, не менее, МОм/км
МРМПЭ	1,2	2,4 ± 0,2	13×18	500	-	15,8	5000
МРММПЭБ	1,2	2,4 ± 0,2	14×19	500	-	15,8	5000
ПРВПМ-2×0,8	0,8	0,5 ± 0,1	3,6×7,2	500	25,1	37,6	10
ПРВПМ-2×1,0	1,0	0,5 ± 0,1	4,0×8,0	500	37,8	23,9	10
ПРВПМ-2×1,2	1,2	0,6 ± 0,1	4,6×9,2	500	52,9	16,7	10
ПРПВМ-2×0,8	0,8	0,7 ± 0,1	3,8×7,6	500	37,1	37,6	100
ПРПВМ-2×1,2	1,2	0,7 ± 0,1	4,2×8,4	500	52,9	16,7	100
ПРППМ-2×0,8	0,8	0,5 ± 0,1	3,6×7,2	500	30,5	35,5	100
ПРППМ-2×1,0	1,0	0,5 ± 0,1	4,0×8,0	500	37,4	22,8	100
ПРППМ-2×1,2	1,2	0,6 ± 0,1	4,6×9,2	500	45,4	15,8	100
КРВПМ-3×2×0,5	0,5	0,3 ± 0,1	7,3	100	31,2	96,0	1000
КРВПС-3×2×0,6	0,6	0,3 ± 0,1	7,7	100	44,3	520	1000
ПТВЖ-2×0,6	0,6	0,6 ± 0,1	1,8×5,6	100	12,0	600	10
ПТВЖ-2×1,2	1,2	0,7 ± 0,1	2,6×7,2	100	31,0	140	10
ПТВЖ-2×1,8	1,8	0,8 ± 0,1	3,4×8,8	100	57,3	70	10
ПТПЖ-2×0,6	0,6	0,6 ± 0,1	1,8×5,6	100	8,6	600	60
ПТПЖ-2×1,2	1,2	0,7 ± 0,1	2,6×7,2	100	25,3	140	60
ПТПЖ-2×1,8	1,8	0,8 ± 0,1	3,4×8,8	100	51,7	70	60
ПРЖ-1×1,8	1,8	0,8 ± 0,1	4,5	-	-	-	-
ПВЖ-1×1,4	1,4	0,8 ± 0,1	3,0	-	-	110	10
ПВЖ-1×1,8	1,8	0,8 ± 0,1	3,4	-	-	70	10
ППЖ-1×1,4	1,4	0,8 ± 0,1	3,0	-	-	110	10
ППЖ-1×1,8	1,8	0,8 ± 0,1	3,4	-	-	70	10
ПСПА-1×3,0	3,0	1,5 ± 0,3	6,0	150	-	-	10
ПСПА-1×4,0	4,0	1,5 ± 0,3	7,0	150	-	-	10
ПСВА-1×3,0	3,0	1,5 ± 0,3	6,0	150	-	-	10
ПСВА-1×4,0	4,0	1,5 ± 0,3	7,0	150	-	-	10
ТРП-2×0,5	0,5	0,7 ± 0,1	2,3×6,6	200	50	95	100
ТРВ-2×0,5	0,5	0,7 ± 0,1	2,3×6,6	200	50	95	100
АТРП	0,7	0,7 ± 0,1	2,5×7,0	200	50	85	100
АТРВ	0,7	0,7 ± 0,1	2,5×7,0	200	50	85	100

3.17.2. Для фидерных линий PC с напряжением до 2000 В и для передачи многопрограммного вещания используются кабели марок:

МРМ или МРМП (магистральный для радиофикации с медными жилами диаметром 1,2 мм с покрытием из поливинилхлорида или полиэтилена);

МРМПЭ (магистральный для радиофикации с медными жилами диаметром 1,2 мм, экранированный, с полиэтиленовой изоляцией и оболочкой);

МРМПЭБ (то же, бронированный).

3.17.3. Для фидерных линий PC с напряжением до 360 В, абонентских линий PC и СТС и соединительных линий СТС используются кабели марок:

ПРВПМ (провод для радиофикации с изоляцией из поливинилхлорида, парный с медными жилами диаметром 1,2 и 1,0 мм);

ПРПВМ (провод для радиофикации с изоляцией из пористого полиэтилена и оболочкой из поливинилхлоридного пластика с медными жилами диаметром 1,2 и 1,0 мм);

ПРППМ (то же, с оболочкой из светостабилизированного полиэтилена, с медными жилами диаметром 1,2 и 1,0 мм).

3.17.4. Для абонентских линий PC и СТС применяются также кабели марок ПРВПМ, ПРППМ и ПРПВМ с диаметром медной жилы 0,8 мм.

3.17.5. На коротких абонентских линиях и на вводах к абонентам PC и СТС применяются кабели марок:

ПТВЖ, ПТПЖ (провод телефонный с поливинилхлоридной или полиэтиленовой изоляцией и стальными жилами диаметром 1,8 и 1,2 мм);

ТРВК (телефонный распределительный однопарный кабель с медными жилами диаметром 0,5 мм).

На коротких линиях внутрипроизводственной телефонной связи, а также на вводах к абонентам радиофикации применяются также кабели марок ПТВЖ и ПТПЖ с диаметром жил 0,6 мм.

3.17.6. На соединительных линиях СТС применяются кабели марок КСПП (КСПВ), МКПВ, ТПП (ТПВ), ТГ (ТБ), ТЗГ (ТЗБ).

3.17.7. На коротких соединительных линиях СТС при вводе в районный центр и на абонентских телефонных линиях применяются кабели марок ТПКШ, ТПКШБ, ТГ и ТБ различной емкости от 10×2×0,5 до 100×2×0,5.

3.17.8. Для абонентской проводки телефонной распределительной сети применяются кабели марок:

ТРП (телефонный распределительный с полиэтиленовой изоляцией и медными жилами диаметром 0,5 мм);

ТРВ (то же, с поливинилхлоридной изоляцией);

АТРП (телефонный распределительный с полиэтиленовой изоляцией и алюминиевыми жилами диаметром 0,7 мм);

АТРВ (то же, с поливинилхлоридной изоляцией).

3.17.9. Транспортировать кабели с неметаллической оболочкой на автогужевом транспорте разрешается при температуре не ниже - 10 °С, причем сбрасывать, ударять или класть посторонние предметы на кабель категорически запрещается.

В зимнее время перевозить кабель разрешается не более 1,5 часа в сутки, при этом кабель следует закрывать соломой, брезентом и т. п.

3.17.10. Складировать бухты штабелем высотой более 1 м не разрешается.

3.17.11. Хранить кабель с неметаллической оболочкой надо в закрытых помещениях, где температура не ниже - 30 °С и не выше + 50 °С. Кабель должен быть хорошо защищен от воздействия влаги, дневного света и вредных кислотных испарений.

3.17.12. Перескладировать кабель можно при температуре не ниже - 10 °С. Все необходимые складские работы, связанные с размоткой и перемоткой кабеля, должны проводиться при температуре не ниже - 5 °С.

3.17.13. Во всех случаях оболочка кабеля не должна испытывать нагрева выше + 60 °С.

3.18. Монтаж кабелей в пластмассовых оболочках

3.18.1. Однопарные кабели монтируют в участки до их прокладки.

3.18.2. Одночетверочные, многопарные кабели и кабели МРМПЭ и МРМПЭБ монтируют после прокладки.

3.18.3. Сращивать можно только те кабели, сопротивление изоляции которых не ниже величин, указанных в табл. 3.4.

3.18.4. Если проложенный участок кабеля имеет повреждение, то отыскивают место повреждения и исправляют до начала монтажных работ.

3.18.5. Монтаж кабелей с пластмассовой изоляцией и оболочкой состоит из следующих этапов: подготовительные работы; разделка кабелей; соединение токоведущих жил; восстановление изоляции; восстановление экрана; восстановление оболочки; проверка качества сростков.

3.18.6. При строительстве линий из однопарных кабелей сростки делаются только постоянными.

3.18.7. При выполнении сростков изоляционное покрытие восстанавливается низкотемпературным способом (см. приложение 4).

3.18.8. Перед началом монтажа кабели разделывают. Размеры разделки кабелей приведены в табл. 3.5. При разделке однопарных кабелей одну жилу делают короче другой. При выполнении тройниковых соединений кабель отвода разделывают так же, как кабель линии.

Таблица 3.5

Размеры разделки кабелей

Марка соединяемых кабелей	Схема	Вид соединения	Размеры, мм
А	Б	В	Г	а	б	в	г
ПРППМ с ПРППМ ПРППМ с ПРВПМ		Прямое	110	30		40	100	30	30	60
Тройник	110 110	30 30	-	40 40	100 100	30 30	30 -	60 40
ПРВПМ с ПРВПМ	Прямое	75	25	-	40	70	25	-	45
Тройник	110 110	30 30	-	40 40	100 100	30 30	30 -	60 40
ПРПВМ с ПРПВМ		Прямое	120	50	30	40	110	80	60	30
Тройник	120 80	50 50	30 30	40 30	110 80	80 50	60 30	30 30
ПРВПМ с ПРВПМ ПРППМ с ПРППМ ПРПВМ с ПРВПМ		Отвод	90	10	-	30	80	20	-	30
МРМ с МРМ		Прямой	80	20	-	40	75	20	15	55
Тройник	80 80	20 20	-	40 40	80 80	20 20	-	55 55
ПТВЖ С ПТВЖ		Прямое	110	30	-	40	100	30	30	60
Тройник	110 110	30 30	-	40 40	100 100	30 30	30 -	60 40
ПТПЖ С ПТПЖ	Прямое	75	25	-	40	70	25	-	45
Тройник	110 110	30 30	-	40 40	100 100	30 30	30 -	60 40
КСПП с КСПП		Прямое	100	40	70	40	-	25	-	20

Примечания: 1. Зачищаемые участки на схеме заштрихованы.
