Краткая инструкция по настройке билетопечатающего принтера Compuprint 324FB (Seiko Precision FB 375QM)

КРАТКАЯ ИНСТРУКЦИЯ ПО НАСТРОЙКЕ БИЛЕТОПЕЧАТАЮЩЕГО ПРИНТЕРА COMPUPRINT 324FB (SEIKO Precision FB 375QM)

ATTENTION

Для агентской системы MY SABRE параметр настроек 34; P LOAD равняется 37/60

После распаковки принтера необходимо обратить внимания на положение траков для подачи ленточной бумаги. Правый трак (если смотреть на принтер спереди) перемещать нельзя, т. к. по этой фабричной установке строится позиция распечатки первого столбца информации на билете. В качестве дополнительного контроля за правильностью установки

правового трака нужно установить ленту билетов в траки и правый край ленты должен находится на одном уровне с вертикальной стенкой принтера. Левый трак перемещается при необходимости для натяжения ленты билетов и фиксируется клипсой на металлической направляющей.

Перед началом процедуры распечатки или установки параметров необходимо заправить в принтер бумагу. Это может быть как обычная листовая бумага, вставленная спереди, так и бумажная лента вставленная сзади. Работа с одиночным бланком или лентой определяется положением рычага на корпусе принтера слева

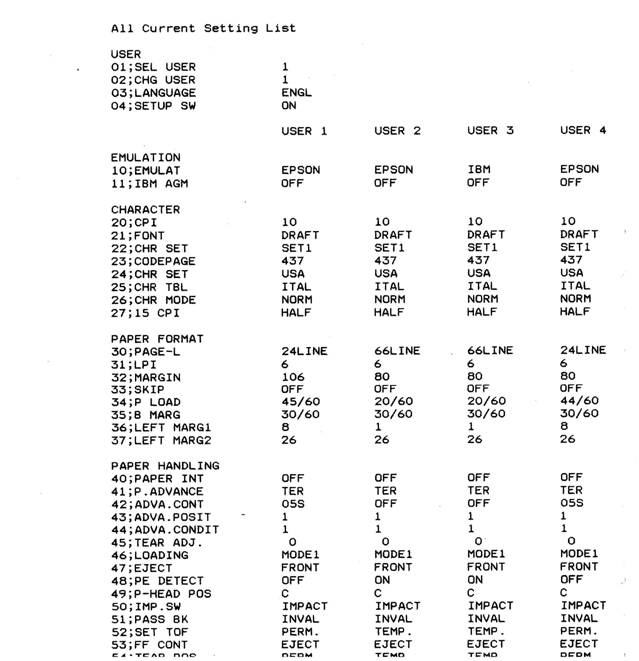

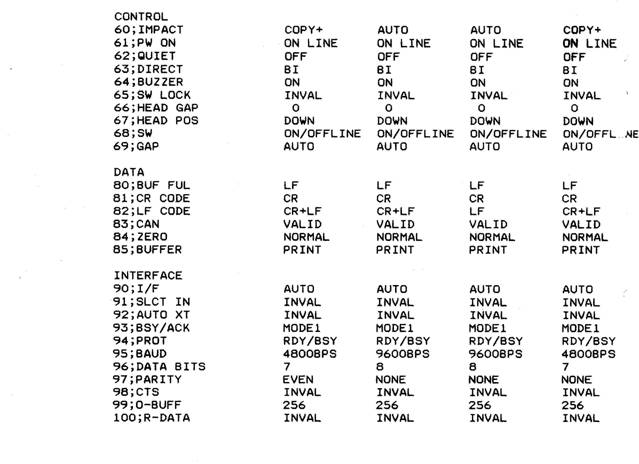

Для распечатки текущих параметров, в ВЫКЛЮЧЕННОМ состоянии нажмите клави - шу “LOAD/PARK” и, НЕ ОТПУСКАЯ ее, включите принтер. Через несколько секунд можно отпустить клавишу “LOAD/PARK”. Печать листа параметров начнется автоматически. Если Вы используете листовую бумагу, то после распечатывания первой страницы либо вставьте второй лист, либо переверните лист и нажмите “LOAD/PARK”, а затем клавишу EXIT

После окончания печати выключите принтер.

Для того, чтобы войти в меню установок принтера, в ВЫКЛЮЧЕННОМ состоянии на - жмите клавишу EXIT и, НЕ ОТПУСКАЯ ее, включите принтер. Через несколько секунд можно отпустить клавишу EXIT.

На дисплее появится надпись “USER.”

Вы находитесь в ГЛАВНОМ МЕНЮ. Оно состоит из следующих пунктов:

• USER

• EMULATION

• CHARACTER

• PAPER FORMAT

• PAPER HANDLING

•  CONTROL

•  DATA

• INTERFACE

Пункты меню выбираются клавишами ▲ и ▼ по кругу.

После выбора соответствующего пункта ГЛАВНОГО МЕНЮ, нажмите клавишу ► для выбора подменю.

Для выбора пункта подменю снова используйте клавиши ▲ и ▼. Для перехода к изменению параметра используйте клавишу ►. Для изменения значения параметра используйте клавиши ▲ и ▼.

Для последовательного возвращения в главное меню используйте клавишу ◄.

Параметр МЕНЮ, который Вы собираетесь менять, должен находиться в «мигающем» состоянии.

В параметре USER выбирается одна из четырех настроечных групп в подпункте 02; CHG USER .

Войдя в этот параметр и изменив его на интересующую группу (например 02; CHG USER 2), Вы возвращаетесь в основное меню USER и продолжаете настройки уже в выбранной Вами группе настроек. По умолчанию этот параметр всегда 02; CHG USER 1.

Рассмотрим описанную процедуру на примере.

Билет формата TAT имеет длину 24 строки, нам требуется изменить соответствующий па-

раметр.

1. Входим в главное меню. См. процедуру вначале.

2. Нажимаем клавишу ▲ до тех пор, пока на дисплее не появится надпись PAPER FORMAT.

3. Нажимаем клавишу ►. На дисплее появится надпись 30; PAGE LENGTH xx, где

xx – длина страницы в строках.

4. Нажимаем клавиши ▲ и ▼, в зависимости от того, требуется увеличивать или уменьшать значение, до тех пор, пока параметр не станет равным 24.

5. Для выхода из изменения параметра, нажмите клавишу ◄.

6. Для выхода из подменю, снова нажмите клавишу ◄. На дисплее появится PAPER FORMAT – Вы снова в главном меню. Можно выбирать следующий пункт или выйти из режима настройки.

7. Для выхода и запоминания настроек нажмите клавишу EXIT.

Для настройки на существующие бланки формата TAT нам важны следующие параметры:

PAPER FORMAT

30 Page Length =;PAGE-L; 24 LINE) Длина бланка в строках.

32 Line Length = ;MARGIN; 106) Длина строки.

34 P Load = 45/60 (34; P Load ; 45/60) Печать первой строки билета (возможно +/- 1-2

позиции)

36 Left Margin 1 = 8 (36;LEFT MARG1; 8) Отступ слева (если используется заводская установка правого трака)

PAPER HANDLING

42 Advance Control = 05S (42;ADVA. CONT; 05S)

Задержка перед выходом из позиции отрыва в

позицию печати. Выбирается минимальная, но

не OFF.

45 Tear-off Adjustment = +9 (45;TEAR ADJ.; +9) Позиция отрыва билета.

48 PE Detect = OFF (48; PE Detect; OFF) Определение конца бумаги.

52 Set TOF = PERM (52; Set TOF ; PERM) Запоминание печати первой строки.

54 Tear-off Position = PERM (54;TEAR POS; PERM) Запоминание линии отрыва билета

.

CONTROL

60 Impact = COPY+ (60; Impact ; COPY+) Сила пропечатывания купонов.

INTERFACE

90 I/F = AUTO (90; I/F; AUTO) Автоматический выбор используемого порта.

95 Baud = 4; Baud; 4800 ) Рекомендованная скорость передачи данных по СОМ порту.

96 Data dits = 7 (96; Data bits; 7) Длина слова.

97 Parity = EVEN (97; Parity; EVEN) Четность.

Остальные параметры должны остаться «по умолчанию».

Более детально ознакомиться с принтером, процедурой его настройки, значениями пара - метров можно в прилагаемой инструкции на четырех языках – Английском, Немецком, Итальянском и Французском, в формате PDF.

Там же можно ознакомиться с таблицей параметров «по умолчанию».

Принтер не требует установки толщины билетов. Настройка выполняется автоматически

принтером.

Для работы принтера с системой SABRE подключение к СОМ порту должно быть произведено через сертифицированный кабель, что обеспечивает штатную работу билетопечати и формирование отчетов о продаже.

Распайка кабеля для COM порта. Проверте распайку кабеля для подключения к СОМ порту. Она должна быть такой:

25 pin	9 pin
2	2
3	3
7	5
20	8
	1,4,6 перемычка

В прилагаемом рисунке приведен пример работающей конфигурации.
