Щиты этажные

Выпускаются взамен щитков серии ЩЭ1 и предназначены для ввода, учета и распределения электрической энергии, защиты групповых линий электроснабжения квартир многоэтажных зданий от токов перегрузки, КЗ, от токов пробоя и недопустимой утечки на землю в сетях напряжением 220 В переменного тока частотой 50 Гц.

Классификация

Щитки классифицируются по функциональным группам, наличию отсека слаботочных устройств, числу квар­тир, номинальной нагрузке одной квартиры и наличию выключателя стояка.

Структура условного обозначения ЩЭ8[*]01С-[*][*][*][*]УХЛ4:

ЩЭ — щиток этажный;

8 — класс НКУ - ввод и распределение электрической энергии;

[*] — группа НКУ: 5 - распределение электрической энергии;

8 - учет и распределение электрической энергии; 01С — порядковый номер разработки;

[*] — исполнение по наличию отсека слаботочных устройств: 0 - отсутствует; 1 - имеется;
[*] — число квартир;

[*] — номинальная нагрузка одной квартиры: А; А;

[*] — исполнение по наличию выключателя стояка: 0 - отсутствует; 1 - имеется; УХЛ4 — климатическое исполнение и категория размещения по ГОСТ и ГОСТ 15543.1-89

Особенности конструкции

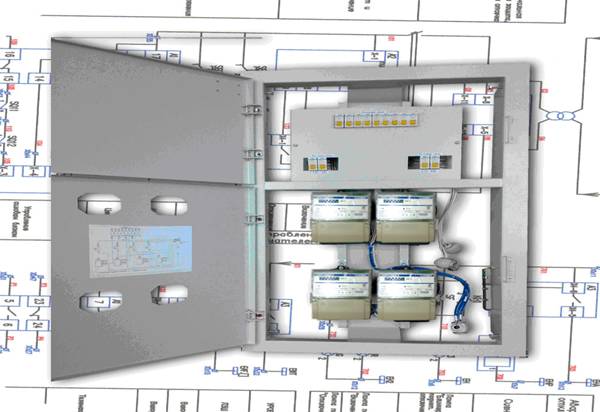

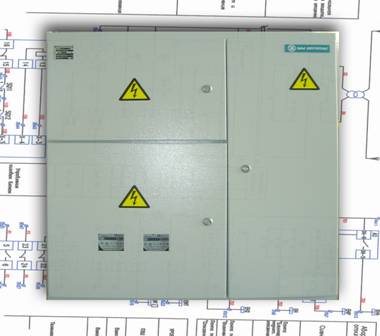

Конструктивно щиток представляет собой металлический шкаф, разделенный на отсеки:

абонентский, куда имеют доступ жильцы и в котором установлены автоматические выключатели защиты груп­повых линий электроснабжения квартиры;

учетный, куда имеют доступ только работники энергонадзора и в котором установлены электросчетчики;

слаботочных устройств, в котором размещаются устройства телефонных, телевизионных и радиотрансляци­онных сетей.

Учетный и слаботочный отсеки запираются замком со специальным ключом.

Имеются исполнения щитков с автоматическим выключателем для защиты стояка магистральной питающей сети, который устанавливается в учетном отсеке.

Вводные зажимы щитков позволяют присоединение алюминиевых или медных проводников магистрального стояка сечением от 10 до 50 мм2.

Щитки имеют нулевую защитную (РЕ) и нулевую рабочую (N) шинки.

Контактные зажимы автоматических выключателей групповых линий электроснабжения квартир допускают присоединение алюминиевых или медных проводников сечением от 2,5 до 16 мм2.

Щиток устанавливается в нише и укрепляется при помощи четырех распорных болтов, имеющихся на корпусе. Провода стояка магистральной питающей сети могут прокладываться как до, так и после установки щитка.

Габаритные и установочные размеры щитков приведены на рис. 1-5, и в табл. 2.

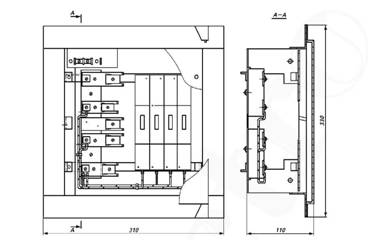

Рис. 1. Общий вид, габаритные и установочные размеры щитков серии ЩЭ8501С-0400 и ЩЭ8501С-0410

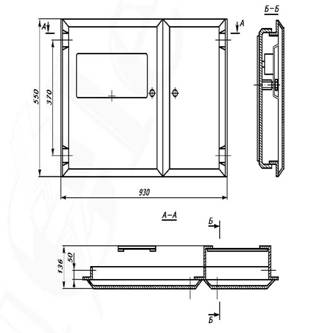

Рис. 2. Общий вид, габаритные и установочные размеры щитков серии ЩЭ8501С-1200... ЩЭ8501С-1511

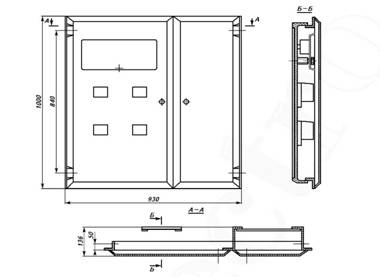

Рис. 3. Общий вид, габаритные и установочные размеры щитков серии ЩЭ8501С-0200... ЩЭ8501С-0411

Рис. 4. Общий в 1МЯЯЦП1Г-1711

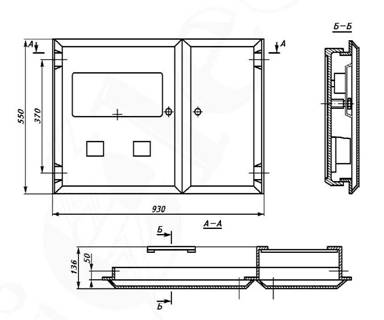

Рис. 4. Общий вид, габаритные и установочные размеры щитков серии ЩЭ8501С-1100... ЩЭ8501С-1211



Рис. 5. Общий вид, габаритные и установочные размеры щитков серии ЩЭ8501С-1100... ЩЭ8501С-1411

Размеры ниш для установки щитков приведены в табл. 1.

Таблица 1

Условия эксплуатации

Номинальное значение климатических факторов по ГОСТ и ГОСТ 15543.1-89.

Высота над уровнем моря до 2000 м; при высоте более 1000 м номинальные токи щитков должны быть сни­жены на 10%.

Температура окружающего воздуха от 5 до 40°С.

Относительная влажность воздуха не более 98% при температуре

25°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; тип атмосферы II по ГОСТ .

Группа механического исполнения М1 по ГОСТ 17516.1-90.

Рабочее положение в пространстве вертикальное; допускается отклонение от рабочего положения до 5° в лю­бую сторону, а для счетчиков до 1°.

Место установки должно быть защищено от попадания воды, масла, эмульсии и непосредственного воздейст­вия солнечного излучения и радиации.

Условия транспортирования и хранения соответствуют требованиям ГОСТ 9413-78.

Требования техники безопасности по ГОСТ , ГОСТ 12.2.007.0-75, действующим "Правилам устрой­ства электроустановок

(ПУЭ)", "Правилам техники безопасности при эксплуатации электроустановок потребителями", утвержденным Госэнергонадзором, временными указаниями Главгосэнергонадзора.

Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.

По пожарной безопасности щитки соответствуют ГОСТ 12.1.004-91 и ГОСТ .



Технические данные

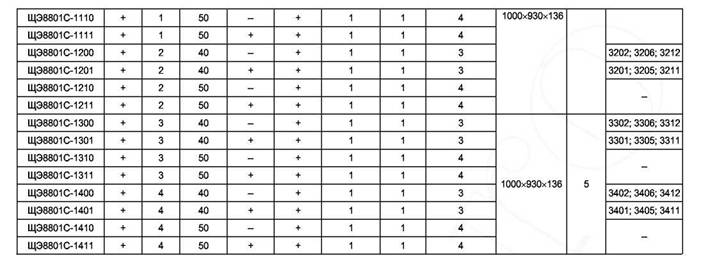

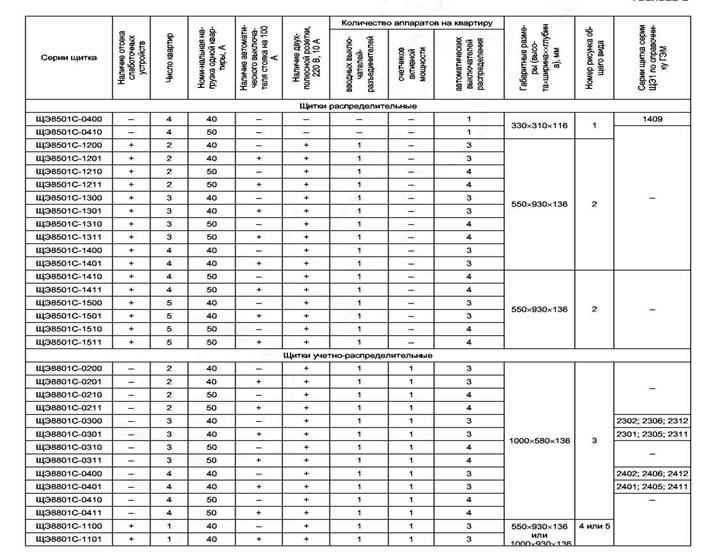

Основные параметры щитков, типы и количество встраиваемых в щитки аппаратов приведены в табл. 2.

Таблица 2
