ГЕНЕРАТОРНАЯ УСТАНОВКА
(ЭЛЕКТРОСТАНЦИЯ)

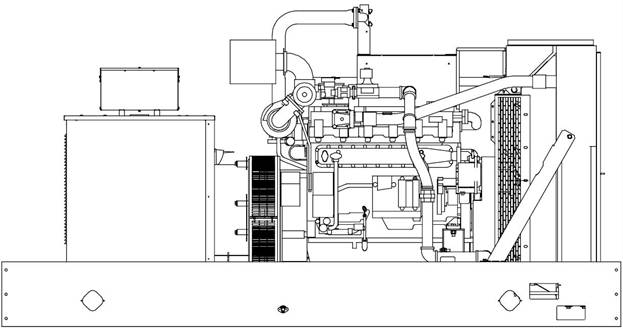

МОДЕЛЬ 50REZGB
ЗАВ. № ____________
ПАСПОРТ
СОДЕРЖАНИЕ
1. ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ | 3 | |||||||||||
2. ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ | 4 | |||||||||||
3. КОМПЛЕКТНОСТЬ | 12 | |||||||||||
4. РЕСУРС, СРОК СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИЯ ИЗГОТОВИТЕЛЯ | 13 | |||||||||||
5. КОНСЕРВАЦИЯ | 13 | |||||||||||
6. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ | 14 | |||||||||||
7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ | 14 | |||||||||||
8. ДВИЖЕНИЕ УСТРОЙСТВА ПРИ ЭКСПЛУАТАЦИИ | 15 | |||||||||||
9. ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ И ХРАНЕНИЮ | 18 | |||||||||||
10. СВЕДЕНИЯ О СЕРТИФИКАЦИИ | 20 | |||||||||||
11. ПРИЛОЖЕНИЯ | 21 | |||||||||||
12. ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ | 24 | |||||||||||
1. ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ
1.1. Дата изготовления
_________ год.
1.2. Данные о фирме-изготовителе
KOHLER CO.
444 Highland Drive,
Mail Stop 072,
Kohler, Wisconsin 53044,
США
Тел.: +1
Факс: +1
Web-страница: http://www.
1.3. Назначение
Генераторная установка (электростанция) предназначена для питания электроэнергией потребителей переменного тока.
1.4. Состав установки
- Генератор.
- Двигатель.
- Контроллер Decision-Maker® 3000.
2. ОПИСАНИЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ
|
Диапазон номинальной мощности | |||
60 Гц | 50 Гц | ||
Резервная: | кВт кВ·А | 37 – 52 37 – 65 | 30 – 42 30 – 53 |
Стандартные характеристики
Kohler Co. обеспечивает единую гарантию на генераторную установку и аксессуары.
Генераторная установка и ее компоненты испытаны, собраны фабричным способом и проверены в процессе производства.
Гарантия на 1 год покрывает все системы и их компоненты. Также доступна 2-х и 5-летняя гарантия.
Характеристики генератора переменного тока:
Уникальная система возбуждения Fast-Response_ II обеспечивает отличную чувствительность по напряжению and характеристику короткого замыкания, используя генератор переменного тока, возбуждаемый постоянным магнитом.
Бесщеточный генератор с вращающимся полем имеет широкие возможности подключения.
Характеристики генераторной установки | |||||||
Природный газ | Сжиженный нефтяной газ (пары) | ||||||
130°C Резервная мощность | 130°C Резервная мощность | ||||||
Генератор | Напряжение | Фазы | Гц | кВт/кВ·А | А | кВт/кВ·А | А |
4P7 | 120/208 | 3 | 60 | 46/58 | 160 | 46/58 | 160 |
127/220 | 3 | 60 | 48/60 | 157 | 48/60 | 157 | |
120/240 | 3 | 60 | 46/58 | 138 | 46/58 | 138 | |
139/240 | 1 | 60 | 37/37 | 154 | 37/37 | 154 | |
220/380 | 3 | 60 | 49/61 | 147 | 50/63 | 150 | |
240/416 | 3 | 60 | 40/50 | 76 | 40/50 | 76 | |
277/480 | 3 | 60 | 49/61 | 74 | 50/63 | 75 | |
347/600 | 3 | 60 | 49/61 | 59 | 50/63 | 60 | |
110/190 | 3 | 50 | 38/48 | 146 | 38/48 | 146 | |
115/200 | 3 | 50 | 39/49 | 141 | 39/49 | 141 | |
120/208 | 3 | 50 | 38/48 | 133 | 38/48 | 133 | |
110/220 | 1 | 50 | 30/30 | 136 | 30/30 | 136 | |
110/220 | 3 | 50 | 38/48 | 126 | 38/48 | 126 | |
220/380 | 3 | 50 | 38/48 | 73 | 38/48 | 73 | |
230/400 | 3 | 50 | 39/49 | 71 | 39/49 | 71 | |
240/416 | 3 | 50 | 38/48 | 67 | 38/48 | 67 | |
4P8 | 120/208 | 3 | 60 | 50/63 | 173 | 52/65 | 180 |
127/220 | 3 | 60 | 50/63 | 164 | 52/65 | 171 | |
120/240 | 3 | 60 | 50/63 | 150 | 52/65 | 156 | |
139/240 | 1 | 60 | 48/48 | 200 | 49/49 | 204 | |
220/380 | 3 | 60 | 50/63 | 150 | 52/65 | 156 | |
240/416 | 3 | 60 | 50/63 | 95 | 52/65 | 99 | |
277/480 | 3 | 60 | 50/63 | 75 | 52/65 | 78 | |
347/600 | 3 | 60 | 50/63 | 60 | 52/65 | 63 | |
110/190 | 3 | 50 | 40/50 | 152 | 42/53 | 161 | |
115/200 | 3 | 50 | 40/50 | 144 | 42/53 | 153 | |
120/208 | 3 | 50 | 40/50 | 139 | 40/50 | 139 | |
110/220 | 1 | 50 | 38/38 | 173 | 40/40 | 182 | |
110/220 | 3 | 50 | 40/50 | 131 | 42/53 | 139 | |
220/380 | 3 | 50 | 40/50 | 76 | 42/53 | 81 | |
230/400 | 3 | 50 | 40/50 | 72 | 42/53 | 76 | |
240/416 | 3 | 50 | 40/50 | 69 | 40/50 | 69 | |
4Q10 | 120/240 | 1 | 60 | 50/50 | 208 | 50/50 | 208 |
110/220 | 1 | 50 | 40/40 | 182 | 42/42 | 191 |
Характеристики генератора переменного тока | ||
Характеристика | Генератор | · Соответствие стандартам NEMA MG1, IEEE, и ANSI для перегрева и пуска мотора. · Ток установившегося короткого замыкания до 300% от номинального тока до 10 сек. · Ток установившегося короткого замыкания позволяет разъединителям срабатывать не нарушая поле генератора переменного тока. · Самовентилирующаяся и брызгозащищённая конструкция. · Вакуумная обмотка, покрытая эпоксидным лаком, стойким к образованию плесени и грибков для увеличения надежности и срока службы. · Fast-Response_ II бесщеточный генератор переменного тока с бесщеточным возбудителем для превосходной нагрузочной характеристики. |
Тип | 4-полюсный, с вращающимся полем | |
Тип возбудителя | Бесщеточный, постоянный магнит | |
Выводы: количество, тип 4Q10 | 12, переключаемые | |
4P7 | 4, 110-120/220-240 | |
Регулятор напряжения | Твёрдотельный, Вольт/Гц | |
Изоляция: | NEMA MG1 | |
Класс материала | H | |
Температура перегрева | 130°C, Резервная мощность | |
Подшипник: количество, тип | 1, герметизированный | |
Соединение | Подвижный диск | |
Успокоительная обмотка | Полная | |
Регулировка напряжения, (холостой ход – полная нагрузка) Генератор на постоянном магните 550 контроллер (с 0.5% отклонением в зависимости от разницы температуры) | ±2% среднее 3-фазное распознавание, 0.25% | |
Полная проводимость нагрузки | 100% мощности | |
Несбалансированная нагрузка | 100% тока холостого хода | |
Максимальная пусковая нагрузка мотора, кВ·А: (35% понижение для напряжений ниже) | ||
480 В, 380 В; 4P7 480 В, 380 В; 4P8 240 В, 220 В; 4Q10 | Гц), Гц) Гц), Гц) Гц), Гц) |
Характеристики установки | ||
Двигатель | ||
Данные двигателя | 60 Гц | 50 Гц |
Изготовитель | ||
Модель двигателя | Industrial Powertrain Vortec 5.0 L, 4-Cycle | |
Тип двигателя | 4.3 л, 4-тактовый, без наддува | |
Расположение цилиндров | V-8 | |
Рабочий объём, л | 5.0 | |
Диаметр цилиндра x ход поршня, мм | 94.9 x 88.4 | |
Cтепень сжатия | 9.4:1 | |
Скорость поршня, м/мин | 318 | 265 |
Основной подшипник: количество, тип | 5, M400 медно-свинцовый | |
Номинальная частота, об/мин | 1800 | 1500 |
Макс. мощность на номинальной частоте, кВт | 66.4 | 54.5 |
Материал головки цилиндров | Чугун | |
Поршень: тип, материал | Высокоуглеродистый алюминий | |
Материал коленчатого вала | Чугун с шаровидным графитом | |
Материал клапанов | — | |
регулятор: тип, модель | Электронный | |
Регулировка частоты, холостой ход – полная нагрузка | Изохронный (равновременной) | |
Регулировка частоты, установившийся режим | ±0.5% | |
Частота | Постоянная | |
Тип воздухоочистителя, все модели | Сухой | |
Выхлопная система | ||
Выхлопная система | 60 Hz | 50 Hz |
Выпускной коллектор, тип | Сухой | |
Выхлопной поток при номинальной мощности, кг/ч | 15.6 | 12.2 |
Температура выхлопа при номинальной мощности, сухой выхлоп, °C | 593 | |
Максимально допустимое обратное давление, кПа | 10.2 | |
Электрика | ||
Электрическая система двигателя | 60 Hz | 50 Hz |
Зарядный генератор аккумулятора: | ||
Земля (отрицательная/положительная) | Отрицательная | |
Напряжение (DC), В | 12 | |
Ток, А | 70 | |
Напряжение стартера мотора (DC) | 12 | |
Аккумулятор, ток холодного проворачивания вала : | ||
Количество, ток каждой (А) | 1, 630 | |
Напряжение аккумулятора (DC) | 12 | |
Топливо | ||
Топливная система | 60 Гц | 50 Гц |
Тип топлива | Сжиженный газ, природный газ или 2 вида топлива | |
Ввод топлива | 1 NPTF | |
Давление подачи топлива, кПа | 1.74--2 | |
Пределы хим. состава топлива * | Nat. Gas | LP Gas |
Метан, % по объему | 90 мин. | — |
Этан, % по объему | 4.0 макс. | — |
Пропан, % по объему | 1.0 макс. | 85 мин. |
Пропилен, % по объему | 0.1 макс. | 5.0 макс. |
C4 и выше, % по объему | 0.3 макс. | 2.5 макс |
Сера, миллионная доля массы | 25 макс. | |
Нижнее значение нагрева, кДж/м3, минимум. | 26.6 | 67.5 |
* Топливо с другим составом может быть приемлемо. Если Ваше топливо вне указанной спецификации, свяжитесь с Вашим местным дистрибьютором за рекомендациями. | ||
Расход топлива | 60 Гц | 50 Гц |
Природный газ, м3/час при % нагрузке | Резервная мощность | |
100% | 21.1 | 17.0 |
75% | 17.9 | 14.3 |
50% | 13.7 | 10.9 |
25% | 9.4 | 7.4 |
Сжиженный газ, м3/час при % нагрузке | Резервная мощность | |
100% | 8.4 | 7.2 |
75% | 6.5 | 5.7 |
50% | 5.0 | 4.3 |
25% | 3.7 | 3.0 |
Смазка | ||
Система смазки | 60 Гц | 50 Гц |
Тип | Полное давление | |
Объем поддона картера, л | 4.7 | |
Объем поддона картера с фильтром, л | 6.2 | |
Масляный фильтр: количество, тип | 1, картридж | |
Охлаждение | ||
Система охлаждения | 60 Гц | 50 Гц |
Окружающая температура, °C | 50 | |
Объем воды в капоте двигателя, л | 6.8 | |
Объем системы охлаждения, включая двигатель, л | 20.8 | |
Скорость потока воды в капоте двигателя, л/мин | 117.3 | 98.4 |
Теплоотвод водного охладителя при номинальной мощности, сухой выхлоп, кВт | 51.5 | 42.9 |
Тип водяного насоса | Центробежный | |
Диаметр вентилятора, включая лопасти, мм | 533 | |
Вентилятор, кВт | 4.5 | 2.6 |
Требования к работе | ||
Требования к воздуху | 60 Гц | 50 Гц |
Охлаждаемый воздух, м3/мин | 170 | 136 |
Потребление воздуха, кг/ч | 5.0 | 4.0 |
Теплоотвод в окружающих воздух: | ||
Двигатель, кВт | 29.5 | 23.6 |
Генератор, кВт | 7.6 | 6.5 |
Контроллер
|
