Реле Владимирского завода «Автоприбор»

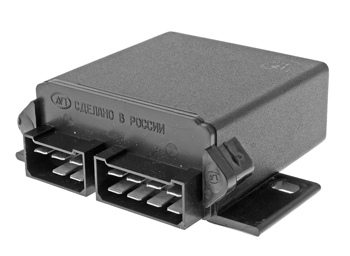

Описание: Реле Владимирского завода «Автоприбор»

В систему электрооборудования автомобиля входят различные типы реле. Каталог Владимирского завода «Автоприбор» насчитывает пять пунктов автокомпонентов, относящихся к реле:

- прерыватели контрольной лампы ручного тормоза;

- прерыватели указателей поворота;

- реле и датчики перегрева;

- реле коммутационные;

- реле прерывистой работы стеклоочистителей.

Это далеко не полный перечень электрооборудования, производимого под торговой маркой «Автоприбор», который присутствует в ассортименте нашей компании. В полном объеме с продукцией Владимирского завода «Автоприбор» вы можете познакомиться на нашем сайте и приобрести необходимые детали в короткий срок.

Подробнее узнать о технических характеристиках продукции компании «Автоприбор» позволяет информация, специально подготовленная для вас в статьях.

Для того, чтобы электрооборудование вашего автомобиля работало нормально и без сбоев, вам обязательно следует проверять состояние важнейших рабочих компонентов и своевременно устранять неисправности.

Старайтесь, по возможности, проверять аккумуляторную батарею и приводить в порядок её составляющие, иначе ваша аккумуляторная батарея быстро потеряет заряд и не сможет нормально заряжаться.

Реле Владимирского завода «Автоприбор» используются при установке сигнализации, вентилятора, центральных замков, стеклоочистителей и стеклоподъёмников, а также при работе с другими устройствами, связанными с электрооборудованием автомобиля любого типа.

НЕ нашли? Не то? Что вы ищете?

В представленной таблице для вас представлены технические характеристики реле выпускаемых Владимирским заводом «Автоприбор»

Технические характеристики реле

Наименование

Обозначение АП

Технические характеристики

Применяемость

Прерыватели контрольной лампы ручного тормоза

Прерыватель контрольной лампы ручного тормоза

РС-У-ХЛ

1.  Напряжение питания — 24 В

2.  Частота прерываний — 60-120 циклов в минуту

3.  Мощность контрольной лампы — 4 Вт

-

Прерыватели контрольной лампы ручного тормоза

Прерыватель контрольной лампы ручного тормоза

РС

1.  Напряжение питания — 12 В

2.  Частота прерываний — 60-120 циклов в минуту

3.  Мощность контрольной лампы — 4 Вт

-

Прерыватели указателей поворота

Прерыватель указателей поворота

231.)

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 2х21+1х4

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21+1х4)х2

3.  Количество и тип контрольных ламп: 1/АМН12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: колодка штыревая аналог 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 34х47х85,5

Автомобили ВАЗ 1111, 2104, 2105, 2106, 2107, 21213, ИЖ 2126, 2715

Прерыватель указателей поворота

232.3747010

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 2х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21+1х5)х2

3.  Количество и тип контрольных ламп: 1/АМН12-1,2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: колодка штыревая аналог 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 34х47х85,5

Автомобили ГАЗ 1029, 3302, 3110

Прерыватель указателей поворота

235.3747010

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 2х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21+1х5)х2

3.  Количество и тип контрольных ламп: 1/АМН12-1,2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: колодка штыревая аналог 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 33,5х39х66,5

Автомобили ГАЗ 1029, 3302, 3110

Прерыватель указателей поворота

25.3747010

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 2х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21+1х5)х2

3.  Количество и тип контрольных ламп: 1/АМН12-1,2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: колодка штыревая аналог 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 33,5х39х66,5

Автомобили ГАЗ 1029, 3302, 3110

Прерыватель указателей поворота

9112.3777010

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 3х21+1х1,2

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (3х21)х2+(1x1,2)

3.  Количество и тип контрольных ламп: 1/А12-1,2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: колодка штыревая аналог 502608 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили ГАЗ 1029, 3302, 3110

Прерыватель указателей поворота

9122.3777010

1.  Коммутируемая нагрузка в режиме указания поворота: количество и мощность ламп в Вт: 4х21+2х1

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (4х21)х2+(2x1)

3.  Количество и тип контрольных ламп: 1/А24-1,2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 24

7.  Габаритные размеры: 41х120х98

Автомобили МАЗ

Прерыватель указателей поворота

РС

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21+1х5

2.  Тип контрольных ламп: А24-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 24

6.  Габаритные размеры: O41х87

Автомобили МАЗ509А, КрАЗ256Б

Прерыватель указателей поворота

РС401Б

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21+1х5

2.  Тип контрольных ламп: А24-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 24

6.  Габаритные размеры: O41х87

Автомобили ГАЗ41, 3932, 3933, 3301, 6008, 49Б, 49051, 5903, 4905, БелАЗ540А, МАЗ 543 и мод., 7425, 7510, 9490, КАВЗ3100, ЛАЗ 696, ЛиАЗ677, 525В

Прерыватель указателей поворота

РС

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 1х21 или 2х21

2.  Тип контрольных ламп: А12-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 12

6.  Габаритные размеры: 48х75х64

Для тракторов с проходным фонарем

Прерыватель указателей поворота

РС410М3726010

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21 или 3х21

2.  Тип контрольных ламп: А12-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 12

6.  Габаритные размеры: 48х75х64

Тракторы, комбайны ХТЗ г. Харьков, МТЗ г. Минск, ВТЗ г. Владимир, ЛКЗ г. С.-Петербург

Прерыватель указателей поворота

РС410М3726010

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21

2.  Тип контрольных ламп: А12-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 12

6.  Габаритные размеры: 48х75х64

Мотоциклы ИМЗ

Прерыватель указателей поворота

РС491Б-37260)

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21 или 1х4

2.  Тип контрольных ламп: АМН12-3-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: штекер 6,3

5.  Напряжение питания (В): 12

6.  Габаритные размеры: O41х90

Автомобили ВАЗ2101, 21011, 2102, 21022, 2103

Прерыватель указателей поворота

РС

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21

2.  Тип контрольных ламп: А12-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 12

6.  Габаритные размеры: O41х87

Автомобили ГАЗ 3402, 3402 и мод., Урал 375, 377, ЗиЛ 130, 131Н, 133, 137, 138, 135, 136, ПАЗ 652, 672, РАФ 677 и мод.

Прерыватель указателей поворота

РС57В

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21

2.  Тип контрольных ламп: А12-1

3.  Частота прерываний, циклов в минуту: 60-120

4.  Конструкция электрического подключения: винт М4

5.  Напряжение питания (В): 12

6.  Габаритные размеры: O41х87

Автомобили ЗиЛ157КД, КАЗ 608В2, мотоколяски

Прерыватель указателей поворота

РС

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: (2+1)х21+1х4

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: ((2+1)х21+1х4)х2

3.  Тип контрольных ламп: 2/АМН12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили ЗИЛ 43410, 4104, 130Д1, 133ГЯ, 120, 131, 138, 169, КАЗ4430, 4530, ЗАЗ968, КАВ З3100, 685Д, 3270 и мод., ЛАЗ 3699, УАЗ3452, 469, ПАЗ 3205, 672, ЕрАЗ3730, 37032

Прерыватель указателей поворота

РС950Г

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: (2+1)х21+1х4

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: ((2+1)х21+1х4)х2

3.  Тип контрольных ламп: 2/АМН12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили ЗИЛ 41042, 41047, 4105, 1051, 118 (кс)

Прерыватель указателей поворота

РС950К

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: (2+1)х21+1х4

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21+1х4)х2

3.  Тип контрольных ламп: 2/АМН12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили ЛиАЗ 677Н и мод., ЗАЗ 968М, ЛуАЗ 696Н, 699Р, КАВЗ685Б и мод., 327О, ЛАЗ 672, 3742

Прерыватель указателей поворота

РС950Л

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: (3+1)х21

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: ((3+1)х21)х2

3.  Тип контрольных ламп: 2/А24-3

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 24

7.  Габаритные размеры: 41х120х98

Автомобили ЗИЛ 433420

Прерыватель указателей поворота

РС950Л

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: (3+1)х21

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: ((3+1)х21)х2

3.  Тип контрольных ламп: 2/АМН24-2

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 24

7.  Габаритные размеры: 41х120х98

-

Прерыватель указателей поворота

РС950М

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 3х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (3х21+1х5)х2

3.  Тип контрольных ламп: 2/А12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502604 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили УАЗ (армейские)

Прерыватель указателей поворота

РС950Н

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 2х21

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (2х21)х2

3.  Тип контрольных ламп: 2/А12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили Москвич 2140, ЗИЛ 118

Прерыватель указателей поворота

РС950П

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 3х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (3х21+1х5)х2

3.  Тип контрольных ламп: 2/А12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили Газ2410, 3102, 5204, 5312, 31011, 31029, 3307, 6611, РАФ 2203, 2203В, 914, 2915, ЗИЛ 4331, 133Г4, 433360

Прерыватель указателей поворота

РС950С

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 4х21

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (4х21)х2

3.  Тип контрольных ламп: 2/А12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

Автомобили ЗИЛ 4331, 133Г4, 5301, 32501 и мод.

Прерыватель указателей поворота

РС951А

1.  Коммутируемая нагрузка: количество и мощность ламп в Вт: 3х21+1х5

2.  Коммутируемая нагрузка в режиме аварийной сигнализации: количество и мощность ламп в Вт: (3х21+1х5)х2

3.  Тип контрольных ламп: 2/А12-3-1

4.  Частота прерываний, циклов в минуту: 60-120

5.  Конструкция электрического подключения: две колодки штыревые аналоги 502608 и 502606 ОСТ 37.003.032 штекер 6,3

6.  Напряжение питания (В): 12

7.  Габаритные размеры: 41х120х98

-

Реле и датчики перегрева

Сигнализатор перегрева

РС403Б

1.  Нагрузка на контакты при напряжении 12 В — не более 0,2

2.  Нагрузка на контакты при напряжении 24 В — не более 0,2 А

3.  Температура срабатывания контактов при повышении температуры — 120-130 °С

4.  Температура возврата контактов в исходное положение при понижении температуры — 130-120 °С

5.  Посадочная резьба корпуса М12х1,25

Автомобили ГАЗ 3306, 3309, 33025, 66-40, 66-41, ЛАЗ 3695, 699, ЛиАЗ677, 5266

Реле перегрева

РС-У-ХЛ

1.  Напряжение питания — 12 В

2.  Нагрузка на контакты при напряжении 24 В — не более 0,2 А

3.  Коммутируемая нагрузка — 225 Вт (электродвигатель отопителя)

4.  Время срабатывания — не менее 1 мин

5.  Обозначение датчиков. Работающих в комплекте с реле — РСУ-ХЛ, РС66ВУ-ХЛ

Автомобили Урал (24 В)

Реле перегрева

РСУ-ХЛ

1.  Напряжение питания — 12 В

2.  Коммутируемая нагрузка — 225 Вт (электродвигатель отопителя)

3.  Время срабатывания — не менее 1 мин

4.  Обозначение датчиков. Работающих в комплекте с реле — РСУ-ХЛ, РС66ВУ-ХЛ

Автомобили Урал 377, 3752, ЗАЗ 968М (отопители ШААЗ)

Датчик перегрева

РСУ-ХЛ

1.  Напряжение питания — 12 В — не более 1 А

2.  Нагрузка на контакты при напряжении 24 В — не более 0,6 А

3.  Температура срабатывания контактов при повышении температуры — 170-215 °C

4.  Температура возврата контактов в исходное положение при понижении температуры - 160-80 °С

Автомобили Урал 377, 3752, ЗАЗ 968М (отопители ШААЗ)

Датчик сигнализации горения

РС66ВУ-ХЛ

1.  Напряжение питания 12 В — лампа А12-1

2.  Нагрузка на контакты при напряжении 24 В — лампа А24-1

3.  Температура срабатывания контактов при повышении температуры — 60-120 °C (исходная 60-25 °С)

4.  Снижение температуры от исходной, необходимое для возврата контактов в исходное положение — 100-170 °С (исходная не менее 200 °С)

Автомобили Урал 377, 3752, Урал (24 В) (отопители ШААЗ)

Реле коммутационные

Реле контроля заряда аккумуляторной батареи

27.3777010
(0)

1.  Нагрузка на контакты при напряжении 12 В — не более 0,2

2.  Коммутируемая нагрузка — Лампа АМН12-3-1

3.  Конструкция электрического соединения — одиночные штекеры 6,3 мм

4.  Обозначение аналога — РС 702

Автомобили ВАЗ (классика)

Реле включения фар и электродвигателя системы охлаждения

38.3777010
(0)

1.  Нагрузка на контакты при напряжении 12 В

2.  Коммутируемая нагрузка — согласно наименованию

3.  Конструкция электрического соединения — одиночные штекеры 6,3 мм

4.  Обозначение аналога — РС 527

Автомобили ВАЗ (классика)

Реле прерывистой работы стеклоочистителей

Реле стеклоочистителя

0-01

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 9-17 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая штекер 6,3

Автомобили ВАЗ 2107

Реле прерывистой работы стеклоочистителей

Реле стеклоочистителя

0-01

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 9-17 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая штекер 6,3

Автомобили ВАЗ 2107

Прерыватель стеклоочистителя

46.3747010

1.  Нагрузка на контакты при напряжении 24 В

2.  Частота прерываний — 9-19 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3

Автомобили ГАЗ, БелАЗ, МАЗ

Прерыватель стеклоочистителя

461.3747010

1.  Нагрузка на контакты при напряжении 24 В

2.  Частота прерываний — 9-19 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3

Автомобили БелАЗ, МАЗ 5432, 54315, 64221, 64224

Прерыватель стеклоочистителя

99.3747010

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 10-18 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3

Автомобили УАЗ 3160 и мод

Реле стеклоочистителя

РС -Э

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 7-19 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая штекер 6,3

-

Реле стеклоочистителя

РС 431БЭ

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 7-19 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая штекер 6,3

Автомобили ГАЗ3110

Реле стеклоочистителя

РС

1.  Нагрузка на контакты при напряжении 12 В

2.  Частота прерываний — 9-17 циклов в минуту

3.  Конструкция электрического соединения — колодка штыревая штекер 6,3

Автомобили ВАЗ 21021, 21015, 2102, 21011, 2103, 21012, 2104, 2105, 2106, 2107, ВАЗ 21113 «Нива», ВАЗ 1111 «ОКА», ЗиЛ 4331, 4946, 49451
