Инструкция по эксплуатации

BIGATTI

ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ ВРЕМЕНИ
ДЛЯ ОТТАЙКИ: серия SB3.82

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

- Напряжение питания:

Смотрите диапазон напряжения указанный на этикетке.

Имеются модели: 24В – 110/120 В – 220/240 В (+ 10% - 15%) при 50 или 60 Гц

- Рабочая температура:

От -5°C до +40°C

- Максимально допустимая мощность включения или отключения контактов:

16(6) A -250 ВА

- Габаритные размеры

Смотрите рис.1

- Электрическое подключение

FASTON клеммы 6,3мм x 0,8 мм

- Крепление тыльной стороны:

При помощи 2 винтов Ø 4 мм. Смотрите рис. 1

- Установка на шину стандарта DIN (DIN/EN 50022):

Существует два варианта крепления при помощи адаптера (поставляется по запросу). Смотрите рис. 2

- Рабочее положение:

Любое

- Получено одобрение:

IMQ – VDE-

- Защита электрических соединений:

Крышка (поставляемая неприкреплённой) должна быть позиционирована и закреплена при помощи винта после осуществления подключений.

Обратите внимание: слоты для прохождения проводов могут быть расширены путём удаления центрально сектора.

- Временные интервалы:

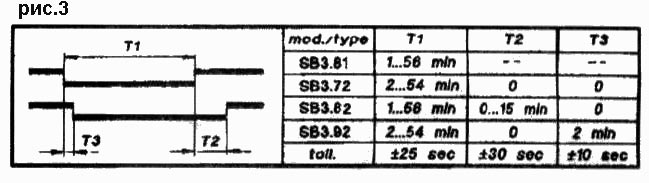

Смотрите рис. 3 – интервалы переключения:

Т1 и T2= устанавливаются (Т1 + Т2 = максимум 60 минут)

Т3 = фиксированное (только для типа SB3.92)

Тип SB1.72 – два контакта переключаются одновременно

- Стандартные варианты применения:

Смотрите рис. 4.1: оттайка с горячим газом

Смотрите рис. 4.2: оттайка с приостановленным вентилятором

Смотрите рис. 4.3: оттайка с сопротивлением

Смотрите рис. 4.4: Прекращение оттайки термостатом с безопасным восстановлением в случае неисправности термостата

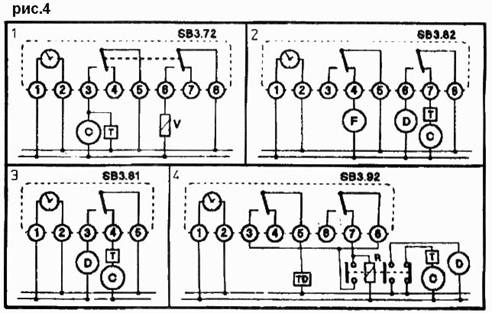

- Подключение проводов:

Смотрите рис. 4

C = охлаждение T = охлаждающий термостат D = оттайка R = реле V = вентиль реверсивного цикла F = вентилятор TD = термостат прекращения оттайки

- Программные установки:

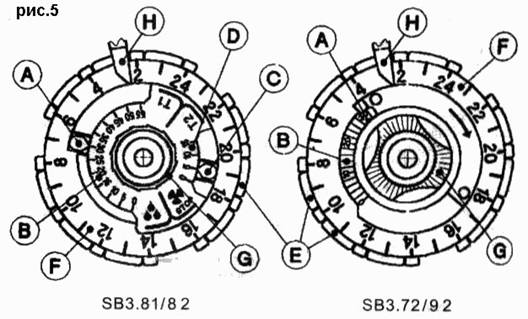

Смотрите рис. 5. Установите период оттайки Т1 расположив указатель (A) напротив необходимого количества минут в соответствии с градуировкой (B). Установите период задержки Т2 (только для типа SB3.82), расположив указатель (C) напротив необходимого количества минут в соответствии с градуировкой (D). Установите количество оттаек в день, нажимая одну или несколько защёлок (E) на часовой шкале (F).

- Установка времени:

Смотрите рис. 5. Поворачивайте ручку (G) по часовой стрелке до тех пор, пока отметка исполнительного механизма (H) не расположится напротив фактического времени на шкале часов (F).

Примечание 1: Устройство включается в районе часа соответствующего каждой нажатой защёлки.

Примечание 2: Каждый поворот ручки (G) поворачивает часовую шкалу (F) на 2 часа.

-Пример:

Т1 = 30 минут. Т2 = 5 минут. Три оттайки в день – в 7.00, в 15.00 и 21.00. Фактическое время – 2.00.

1)  Указатель (A) располагается напротив отметки 30 на проградуированной шкале (B).

2)  Указатель (C) располагается напротив отметки 5 на проградуированной шкале (D).

3)  Защёлки (E) 6-8, 14-16, 22-24 нажаты.

4)  Засечка 2 шкалы (F) совмещена с отметкой исполнительного механизма (H).
