Методические указания по содержанию и ремонту железнодорожных путей предприятий и строек Минэнерго СССР (стр. 8 )

*1 У крестовин типов Р65 и Р43 с литыми сердечниками марок 1/11 и 1/9 до сечения 50 мм, более крутых марок - до сечения 68 мм; у сборно-рельсовых крестовин типа Р43 марки 1/11 - до сечения 70 мм, а марки 1/9 - до сечения 60 мм.

*2 У крестовин типов Р50, Р43 марок 1/11 и 1/9, изготовленных по проектам, утвержденным до 1960 г., желоб в горле - 66 мм, а в конце отведенной части усовиков и контррельсов - 67 мм; у сборно-рельсовых крестовин марки 1/11, изготовленных по проекту 1939 г., желоб в горле - 62 мм; в конце отведенной части усовиков - 70 мм, в конце отведенной части контррельсов - 65 мм, у крестовин типа Р38, изготовленных по проекту, утвержденному в 1941 г., желоб в горле - 66 мм; у крестовин типа Iа, изготовленных по проектам, утвержденным до 1941 г., желоб в горле - 62 мм, а в конце отведенной части усовиков и контррельсов - 65 мм.

*3 У крестовин типа IIIа, изготовленных по проектам, утвержденным в 1938 г., желоб в горле тупой крестовины - 46 мм;

*4 Для стрелок с прямыми остряками.

Таблица П1.17

Норма шага остряка стрелочных переводов, мм

Типы стрелочных переводов	Шаг остряка по оси первой тяги	Допустимые отступления
в сторону уширения	в сторону сужения
Одиночные стрелочные переводы
Р65, Р50, Р43, P43 (Iy), Iа, Р38 (IIа)	152	8	2
IIIа (по проектам, утвержденным в 1938 г.)	152	8	2
IIIа (старой конструкции)	140	8	2
Двойные перекрестные стрелочные переводы
Р65, Р50, Р43	152	3	2
Р43 (Iу)	145	5	2
IIIа	140	8	2
Двойные перекрестные стрелочные переводы с подвижными сердечниками
Р50 остряки стрелки	152	8	2
Р50 сердечники крестовины	84	4	2
Р43 остряки стрелки	152	8	2
Р43 сердечники крестовины	84	4	2
Симметричные стрелочные переводы
Р65, Р50, Р43, Ia, P38, Р38 (IIа), IIIа	152	8	2

Таблица П1.18

Нормы укладки и содержания глухих пересечений под углом 90°, мм

Параметры	Норма	Допустимые отступления
		в сторону уширения	в сторону сужения
Ширина колеи	1524	3	2
Ширина желобов и контррельса в прямой части	45	2	2
Ширина желобов и контррельса в конце отвода	67	3	2
Ширина желобов и контррельса на входе	90	3	2

Таблица П1.19

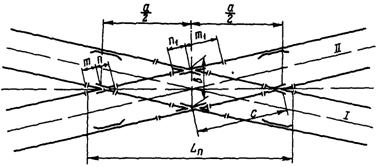

Основные размеры глухих пересечений, мм (обозначения см. на рис. П1.11)

Тип рельсов	Марка крестовины	Угол пересечения, a	а/2	b	c	n	m	n1	m1	Ln	Тип крестовин
Р50	2/11	10°23'20	8416	1530	-	2240	1260	1441	1441	19343	Сборные с литыми сердечниками
Р50	2/9	12°40'50	6900	1533	-	2083	1035	1245	1237	15864	-"-
Р50	2/6	18°55'30	4445	-	4699	-	650	1117	1052	10392	-"-
Р43	2/11	10°23'20	8417	1530	8451	2715	1050	1028	4390	18932	-"-
Р43	2/11	10°23'20	8417	1530	8451	1321	1683	1807	1807	20192	Сборные с сердечниками из рельсов
Р43	2/9	12°40'50	6900	1533	6943	1635	873	978	3879	15546	То же с литыми сердечниками
Р43	2/9	12°40'50	6900	1533	6943	4964	1680	1972	1972	17146	То же с сердечниками из рельса
Iа	1/9	6°20'25	13779	1526	13797	1665	1770	1745	4347	31056	То же с литым сердечником
Iа	2/9	12°40'50	6858	1533	6943	1210	1310	2260	2490	16336	Литые
Iа	2/5	22°37'12	3886	1554	3962	2028	1297	1926	1426	10016	Сборные
Iа	2/7	16°15'36	5388	1539	5443	1047	1370	1959	1467	13237	То же
Р38	1/9	6°20'25	13779	1526	13797	1665	650	1745	4788	30816	Сборные с сердечником из рельсов
Р38	2/11	10°23'20	8417	1530	8451	2715	1650	1028	4390	18932	То же с литыми сердечниками
Р38	2/9	12°40'50	6900	1533	6943	1635	875	978	3879	15546	То же
Р38	2/7	16°15'36	5388	1639	5443	1122	1370	2137	1642	13273	Сборные с сердечниками из рельсов
Р38	-	30°	2944	1578	3048	1813	1890	2090	1235	9469	То же
Р38	-	45°	1991	1650	2156	917	2089	1253	2155	7746	Двухрельсовые сборные
Р38	-	60°	1524	1760	1760	1760	1796	1996	867	6232	То же
Р38	-	75°	1252	1921	1578	796	1881	1981	782	5648	-"-
Р38	-	90°	1078	2155	1524	762	1828	762	1823	5181	-"-
IIIа	1/9	6°20'25	13779	1526	13797	1665	1550	2268	5785	30616	Острые - сборные с литыми сердечниками
IIIa	2/11	10°23'20	8428	1530	8462	1321	1683	1807	1807	20128	То же
IIIa	2/9	12°40'50	6900	1533	6943	4964	1680	1972	1972	17146	Тупые - сборные с сердечниками из рельсов
