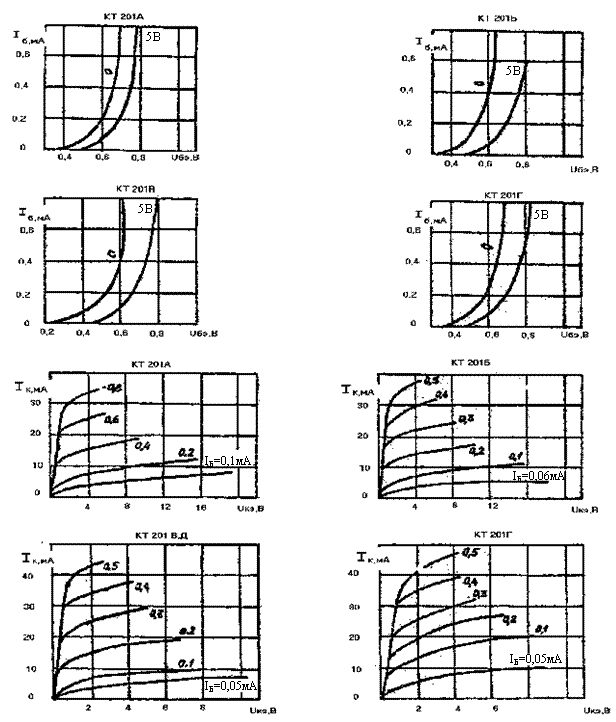

Параметры | КТ201А | КТ201Б | КТ201В | КТ201Г | КТ201Д | |
Термин | Буквен. Обозн. | |||||
Коэффициент передачи тока | h21Э | 20….60 | 30…90 | 30….90 | 70….210 | 30…90 |
Обратный ток коллектора | IКБО или IКО, мкА | £1 | £1 | £1 | £1 | £1 |
Максимальное (допустимое) напряжение коллектор-эмиттер | UБЭ. MAX или UКЭ. ДОП, В | 20 | 20 | 10 | 10 | 10 |
Максимальное (допустимое) напряжение база-эмиттер | UБЭ. МАХ или UБЭ. ДОП, В | 20 | 20 | 10 | 10 | 10 |
Максимальный ток коллектора | IК. МАХ, мА | 20 | 20 | 20 | 20 | 20 |
Максимальная рассеиваемая мощность коллектора | РК. МАХ, мВт | 150 | 150 | 150 | 150 | 150 |
КТ203А, КТ203Б, КТ203В.
Кремниевые эпитаксиально-планарные транзисторы p-n-p. Предназначены для использования в усилительных и импульсных устройствах. Выпускаются в металлостеклянном корпусе с гибкими выводами.
Параметры | КТ203А | КТ203Б | КТ203В | |
Термин | Буквен. Обозн. | |||
Коэффициент передачи тока | H21Э | ≥9 | 30…150 | 30….200 |
Входное сопротивление | H11Б | ≤300 | ≤300 | ≤300 |
Обратный ток коллектора | IКБО или IКО, мкА | £1 | £1 | £1 |
Максимальное (допустимое) напряжение коллектор-эмиттер | UБЭ. MAX или UКЭ. ДОП, В | -60 | -30 | -15 |
Максимальное (допустимое) напряжение база-эмиттер | UБЭ. МАХ или UБЭ. ДОП, В | 30 | 15 | 10 |
Максимальный ток коллектора | IК. МАХ, мА | 50 | 50 | 50 |
Максимальная рассеиваемая мощность коллектора | РК. МАХ, мВт | 150 | 150 | 150 |
 |
 |
 |

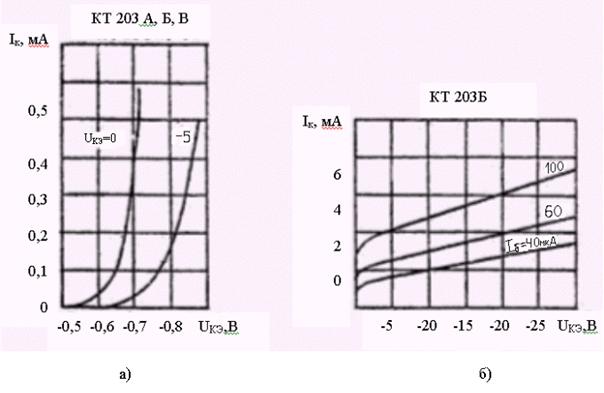

а) входные характеристики

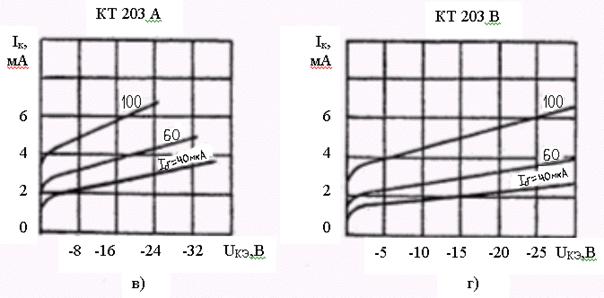

б), в), г) выходные характеристики

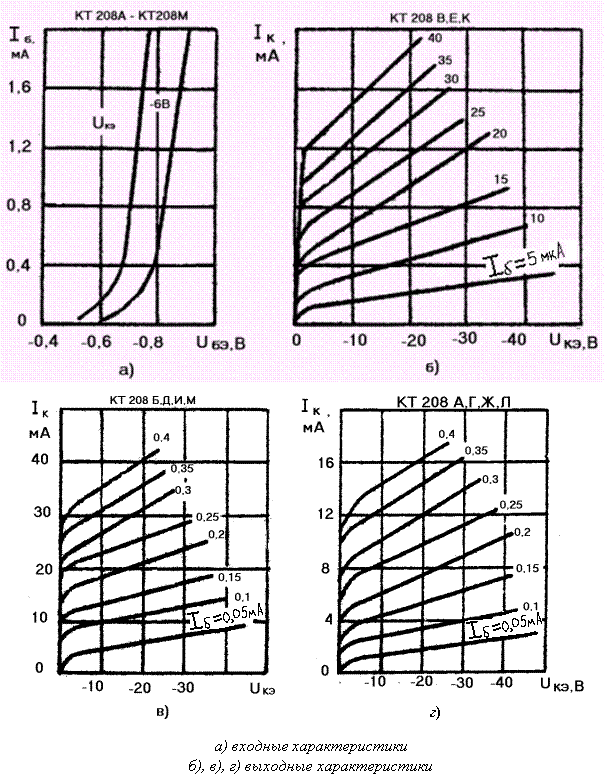

КТ208А, КТ208Б, КТ208В, КТ208Г, КТ208Д, КТ208Е, КТ208Ж, КТ20И, КТ20К, КТ208Л, КТ208М.
Кремниевые эпитаксиально-планарные транзисторы p-n-p. Предназначены для работы в усилительных и генераторных устройствах РЭА широкого применения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Параметры | КТ208А, Г, Ж,Л | КТ208Б, Д,И, М | КТ203В, Е,К | |
Термин | Буквен. обозн. | |||
Коэффициент передачи тока | h21Э | 20…60 | 40…120 | 80….240 |
Обратный ток коллектора | IКБО или IКО, мкА | £1 | £1 | £1 |
Максимальное (допустимое) напряжение коллектор-эмиттер | UБЭ. MAX или UКЭ. ДОП, В | -15 -30 -45 -60 | -15 -30 -45 -60 | -15 -30 -45 |
Максимальное (допустимое) напряжение база-эмиттер | UБЭ. МАХ или UБЭ. ДОП, В | -10 | -15 | -10 |
Максимальный ток коллектора | IК. МАХ, мА | 300 | 300 | 300 |
Максимальная рассеиваемая мощность коллектора | РК. МАХ, мВт | 200 | 200 | 200 |
Методические указания к выполнению домашнего задания на тему: «Расчет резисторных каскадов предварительного усиления на биполярных транзисторах с общим эмиттером»
