Наименование-котельная водогрейная транспортабельная МК-В-0,3
Обозначение - МК 234.00.000-03
Заводской номер № 000
Изготовитель - «АСТ»,
Республика Башкортостан, г. Туймазы,
ул. Заводская, 16 а
Тел/, 5-37-28
Дата выпуска – январь 2006г.
Котельная изготовлена для отопления жилого сектора в н. п. Новошешминск, РТ. Эксплуатировалась в период гг.
Назначение
Котельная модульная МК-В-0,3 – водогрейная транспортабельная установка, предназначенная для теплоснабжения по закрытой схеме жилых или производственных объектов, оборудованных системой отопления с принудительной циркуляцией теплоносителя заданной температуры. Предусмотрено автоматическое отключение подачи газа в следующих случаях:
- превышение содержания метана в котельной свыше 0,75%
- повышение содержания окиси углерода в котельной свыше 100мг/м³
- отключение электроэнергии или «потеря» одной из фаз
- превышение давления теплоносителя более 0,6 МПа
- понижение давления теплоносителя менее 0,05 МПа
- повышение давления газа в котельной более 4000 Па
- понижение давления газа в котельной ниже 500 Па
- пожар в котельной
В этих случаях остановка модульной котельной сопровождается подачей звукового и светового сигнала на оповещателе, который находится снаружи МК-В. Выводы оповещателя позволяют вынести сигнал на дистанционный пульт охраны объекта и контролировать состояние котельной в достаточном удалении.
Комплект средств автоматического управления обеспечивает работу котельной в автономном режиме, без постоянного обслуживающего персонала, что включает:
- автоматическое поддержание заданной температуры;
- автоматическое поддержание давления в системе отопления;
-защиту и аварийную сигнализацию при отключении электромагнитного клапана.
Комплектация МК-В-0,3
-Котел «Климат 175»– 2 шт.
-Атмосферная газовая горелка– 2 шт.
-Насосная группа:
-насосы циркуляции Сalpeda
-насос подпитки КРМ-80

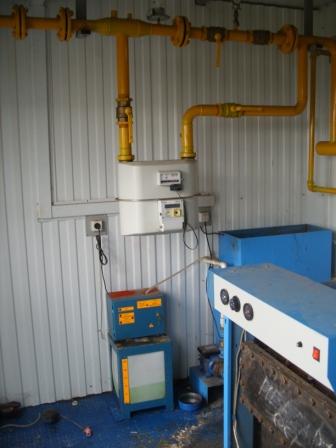

-Счетчик газа BK-G25- 1шт.
-Корректор объема газа ТС210
-Химводоподготовка «Комплексон-6»- 1шт.
-Система автоматического контроля загазованности (СO и CH)
-Термозапорный клапан КТЗ - 1шт.
-Клапан отсечной ВН - 1шт.
-Фильтр мелкой очистки ФН - 1шт.
-Общекотельная автоматика - силовой щит, электрооборудование.
-Предохранительная и запорная арматура.
-Контрольно-измерительные приборы.
-Пожарно-охранная сигнализация.
-Газоходы с взрывными клапанами.
-Приточно-вытяжная система вентиляции.

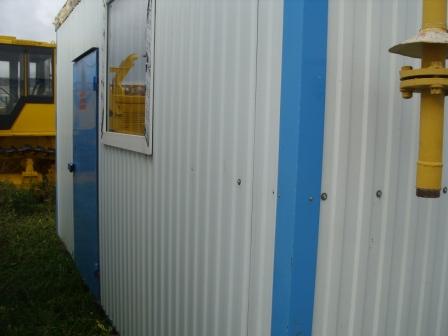

-Утепленный блок-вагон.
-Система передачи сигнала параметров работы котельной по GSM связи.
-Система регулирования температуры теплоносителя по наружному водуху.
- Дымовая труба
Технические параметры
Наименование параметров | МК-В-0,3 |
Обозначение | МКБ 234.00.000-03 |
Тепловая мощность, кВт | 350 |
Отапливаемая площадь, м² / объем, м3 | 3300/10000 |
Вид теплоносителя | Вода питьевая, с добавкой комплексоната НТФ-Zn |
Вид топлива | Газ природный |
Давление газа на входе в котельную, кПа | 3,0 |
Максимальный расход природного газа, м³/час | 38,0 |
Диапазон поддержания температуры теплоносителя на выходе котлов, °С | +50….+90 |
Максимальное рабочее давление воды, МПа | 0,48 |
Максимальное допустимое падение давления в системе отопления, МПа | 0,2 |
Максимальная длина трубопровода до самой удаленной точки системы отопления, м | 300 |
Максимальная потребляемая электрическая мощность, кВт | 4,5 |
Категория и группа взрывопожарной опасности | Г 2 |
Срок службы, лет | 12 |
Степень огнестойкости блок - контейнера | 5 |
Габаритные размеры блока, мм. длина (без дымовой трубы) ширина высота | 5230 3100 2780 |
Масса, кг. | 5100 |
