Утверждаю:
Глава Худайбердинского сельского поселения
__________________
___ _________ 2013г.
Схема теплоснабжения
Худайбердинского
сельского поселения
пос. Худайбердинский
1. Система централизованного теплоснабжения по Худайбердинскому сельскому поселению.
На балансе (в собственности) администрации Худайбердинского сельского поселения состоит 1 котельная, расположенная в поселке Хубайбердинский.
Суммарная протяженность тепловых сетей от котельной МУ «Управление Худайбердинского ЖКХ» в двухтрубном исчислении составляет в пос. Худайбердинский - 3,080 км
В таблице 1. приведены данные о присоединенной к теплоисточникам тепловой нагрузке по видам потребителей.
Таблица 1. Данные по присоединенной к котельной тепловой нагрузке по видам потребителей в пос. Худайбердинский.
№ п/п | Название котельной | Отапливаемые объекты по видам потребителей | Количество домов всего (в том числе с ГВС) | Суммарная отапливаемая площадь, м2 | Расчетная нагрузка на отопление, Гкал/час | Расчетная нагрузка на ГВС, Гкал/час | Суммарная тепловая нагрузка, Гкал/час |
1 | Всего по котельной | МКД | 3 | 3215,9 | 0,305 | 0 | 0,305 |
Частный сектор | 0 | 0 | 0 | 0 | 0 | ||
Бюджетные объекты | 5 | 4012,8 | 0,355 | 0 | 0,355 | ||
прочие организации | 5 | 271,8 | 0,032 | 0 | 0,032 | ||
ИТОГО: | 7500,5 | 0,692 | 0 | 0,692 |
По результатам проведенной в пос. Худайбердинский газификации частный сектор был полностью газифицирован (за исключением 46 частных домов, в том числе вновь строящихся подлежат газификации). При этом отпала необходимость в центральном отоплении частных домов. В систему теплоснабжения входят МКД, бюджетные учреждения и прочие организации.
Наружных сетей горячего водоснабжения в городе нет. В тепловых узлах зданий планируется установка одноступенчатых водо-водяных теплообменников. Которые будут греть водопроводную воду сетевой водой из системы отопления. Температура подаваемой в квартиры горячей воды составит 50 оС.
В таблице 2. приведены данные об установленной мощности котельной поселка и присоединенной к ней тепловой нагрузке.
Таблица 2. Данные об установленной мощности котельной и присоединенной тепловой нагрузке.
№ п/п | Наименование котельных | Вид топлива | Марка котлов | Кол-во котлов шт. | Установленная мощность Гкал/час | Присоединенная нагрузка Гкал/час | Процент загрузки от уст. мощности |
1 | Котельная поселка Худайбердинский | газ | ЧАКС 1-1,74-95 | 1 | 1,72 | 0,850 | 0,850/1,72*100=49,4186 % |
КВ-21 | 1 | 1,5 | 0,850/1,5*100=56,6667 % | ||||
ИТОГО: | - | - | 2 | 3,22 | 0,85 | 0,85/3,22*100= 26,4 % |
Общая установленная мощность котельных составляет 3,22 Гкал/ч при суммарной присоединенной тепловой нагрузке 0,85 Гкал/ч.
Котельная имеет значительный запас по установленной мощности при степени загрузки 26,4 %, что говорит о наличии значительного потенциала котельного оборудования котельной образовавшегося в результате уменьшения потребителей тепла после газификации поселка.
Но, следует учесть, что к настоящему времени все котлы, практически выработали свой ресурс и подвергались неоднократному капитальному ремонту. Поэтому перспективно заменить котельное оборудование наиболее экономичным. За счет повышения КПД котлов снизить затраты на ТЭР. А снизив затраты на содержание резервных мощностей снизятся эксплуатационные затраты.
Таблица 3. Тепловой баланс котельной пос. Худайбердинский.
Наименование котельных | Установленная тепловая мощность, Гкал/ч | Располагаемая тепловая мощность по результатам РНИ, Гкал/ч | Расчетная тепловая нагрузка, Гкал/ч | Потери в ТС, Гкал/ч | Собственные нужды котельной, Гкал/ч | Резерв по располагаемой ТМ, Гкал/ч |
Котельная пос. Худайбердинский | 3,24 | 2,36 | 0,692 | 0,02 | 0,023 | 1,637 |

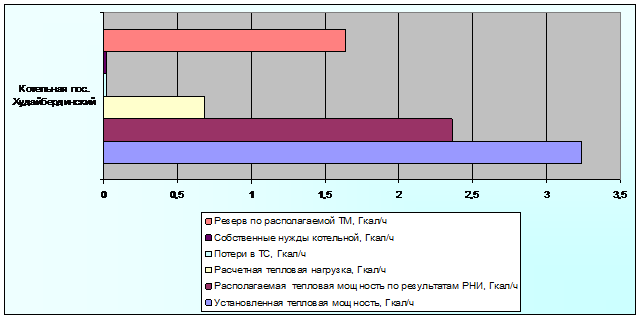

Диаграмма 1. Тепловой баланс котельной пос. Худайбердинский.
Таблица 4. Основные технико-экономические показатели работы котельной пос. Худайбердинский.
№ п/п | Наименование оборудования | КПД котла, % | Теплопроизводительность, Гкал/ч | ||
на максимальной производительности | на максимальной нагрузке | Максимальная котла | Максимальнаяй нагрузке | ||
1 | Котел ЧАКС 1-1,74-95 с горелкой ГГВ-200 | 88,97 | 89,36 | 1,14 | 0,85 |
2 | Котел ВК-21 с горелкой ГГВ-200 | 84,57 | 86,69 | 1,22 | 0,85 |
Из анализа видно, что предприятие МУ «Управление Худайбердинского ЖКХ» содержит резервную мощность превышающую нагрузку почти в 2,5 раза. С целью повышения эффективности работы оборудования, снижения затрат на топливо и эксплуатацию разрабатывается проект реконструкции котельной с заменой котельного оборудования.
Таблица 5. Характеристика тепловых сетей по участкам пос. Худайбердинский.
№ п/п | Наименование населенного пункта название котельной | Характеристика трубопровода | Объем в трубах участка м³ | Теплоизоляция | Арматура | ||||||||||||
Протяжен. участка в две нитки | Ø (мм) | h стенки | Марка стали труб | трубы по ГОСТ | Дата ввода | Вид проклад. | материал и толщина слоя | Антикорр покрытие | Наружное покрытие | Наименование | Тип | Усл.Ø (мм) | Кол-во | Вид привода | |||
армат | |||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 19 |
1 | Тепловые сети от котельной до т/к 9 | 820 | 159 | 6,0 | 2010 | подз в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 100 | 2 | ручной | |||
820 | 159 | 6,0 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | ручной | ||||||||
1640 | 0 | 2 | |||||||||||||||
2 | Тепловые сети от т/к 9 до МОУ Худайбердинская СОШ | 90 | 100 | 4,5 | 20 | 8732-78 | 2011 | подз в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 50 | 2 | ручной | |
90 | 100 | 4,5 | 20 | 8732-78 | 2011 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 50 | 2 | ручной | ||||
180 | 0 | 4 | |||||||||||||||
3 | Тепловые сети от т/к 9 до бассейна МДОУ Детский сад № 16 | 40 | 100 | 3,8 | 20 | 8732-78 | 1989 | подз в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 16ч6бр | 50 | 12 | ручной | |
40 | 100 | 3,8 | 20 | 8732-78 | 1989 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 30ч6бр | 80 | 6 | ручной | ||||
80 | 0 | 18 | |||||||||||||||
4 | Тепловые сети от т/к 5 до МДОУ Детский сад № 16 | 120 | 76 | 3,6 | 20 | 8732-78 | 2010 | подз в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 16ч6бр | 350 | 2 | ручной | |
120 | 76 | 3,6 | 20 | 8732-78 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 16ч6бр | 200 | 6 | ручной | ||||
240 | 0 | 8 | |||||||||||||||
5 | Тепловые сети от т/к 7 до ул Терешковой № 17 | 35 | 100 | 3,8 | 20 | 8732-78 | 2002 | надземн | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 150 | 4 | ручной | |
35 | 100 | 3,8 | 20 | 8732-78 | 2002 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 30ч6бр | 100 | 2 | ручной | ||||
70 | 0 | 6 | |||||||||||||||
6 | Тепловые сети от т/к 6 до ул. Терешковой № 15 | 35 | 76 | 3,6 | 20 | 8732-78 | 2010 | подзем в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 200 | 2 | ручной | |
35 | 76 | 3,6 | 20 | 8732-78 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 30ч6бр | 150 | 2 | ручной | ||||
минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Обмур цем. раств | задвижка фл | 30ч6бр | 125 | 4 | ручной | ||||||||||
70 | 0 | 20 | |||||||||||||||
7 | Тепловые сети от т/к 4 до ул. Терешковой № 13 | 30 | 57 | 4,0 | 20 | 8732-78 | 1982 | надземн | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 125 | 2 | ручной | |
30 | 57 | 4,0 | 20 | 8732-78 | 1982 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
60 | 0 | 2 | |||||||||||||||
8 | Тепловые сети от т/к 11 до Дома Культуры | 90 | 57 | 4,0 | 20 | 8732-78 | 2011 | позд. в лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 100 | 2 | ручной | |
90 | 57 | 4,0 | 20 | 8732-78 | 2011 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | Пергамин П-300 | ||||||||||
180 | 0 | 2 | |||||||||||||||
9 | Тепловые сети от т/к 2 до ФАП | 60 | 40 | 3,2 | 20 | 8732-78 | 2002 | подз. В лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 150 | 2 | ручной | |
60 | 40 | 3,2 | 20 | 8732-78 | 2002 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 30ч6бр | 100 | 4 | ручной | ||||
120 | 0 | 6 | |||||||||||||||
10 | Тепловые сети от т/у 10 до сельского поселения | 40 | 32 | 3,2 | 20 | 8732-78 | 2002 | надзем-ная | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Рубероид РМ-350 | задвижка фл | 30ч6бр | 150 | 2 | ручной | |
40 | 32 | 3,2 | 20 | 8732-78 | 2002 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | БН-3, БН-5 | Пергамин П-300 | задвижка фл | 30ч6бр | 100 | 4 | ручной | ||||
0 | БН-3, БН-5 | Стеклопластик | задвижка фл | 30ч6бр | 80 | 4 | ручной | ||||||||||
80 | 0 | 16 | |||||||||||||||
11 | Тепловые сети от котельной до ГРП | 30 | 20 | 2,8 | 20 | 8732-78 | 2002 | надземная | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
30 | 20 | 2,8 | 20 | 8732-78 | 2002 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
60 | 0 | 16 | |||||||||||||||
12 | Тепловые сети от котельной до конторы ЖКХ | 10 | 25 | 2,8 | 20 | 8732-78 | 1999 | надземная | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
10 | 25 | 2,8 | 20 | 8732-78 | 1999 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
20 | 0 | 16 | |||||||||||||||
13 | Тепловые сети от т/к 8 до ул. Терешковой № 19 | 60 | 40 | 3,2 | 20 | 8732-78 | 2010 | подзем. В лотке | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
60 | 40 | 3,2 | 20 | 8732-78 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
120 | 0 | 16 | |||||||||||||||
14 | Тепловые сети от т/к 3 до магазина (ларек) | 20 | 32 | 3,2 | 20 | 8732-78 | 2010 | подзем. | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
20 | 32 | 3,2 | 20 | 8732-78 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
40 | 0 | 16 | |||||||||||||||
15 | Тепловые сети от т/к 7 до т/к 11 | 40 | 63 | 4 | 20 | 8732-78 | 2008 | надземная | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
40 | 63 | 4 | 20 | 8732-78 | 2008 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
80 | |||||||||||||||||
16 | Тепловые сети от т/к 2 до ул. Терешковой № 9 | 20 | 25 | 2,8 | 20 | 8732-78 | 2010 | подзем. | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | ||||||||
20 | 25 | 2,8 | 20 | 8732-78 | 2010 | минвата 50 ГОСТ4640-61, КЛ100, М15 ГОСТ | |||||||||||
40 | |||||||||||||||||
ВСЕГО: | 3080 | 0 | 84 |

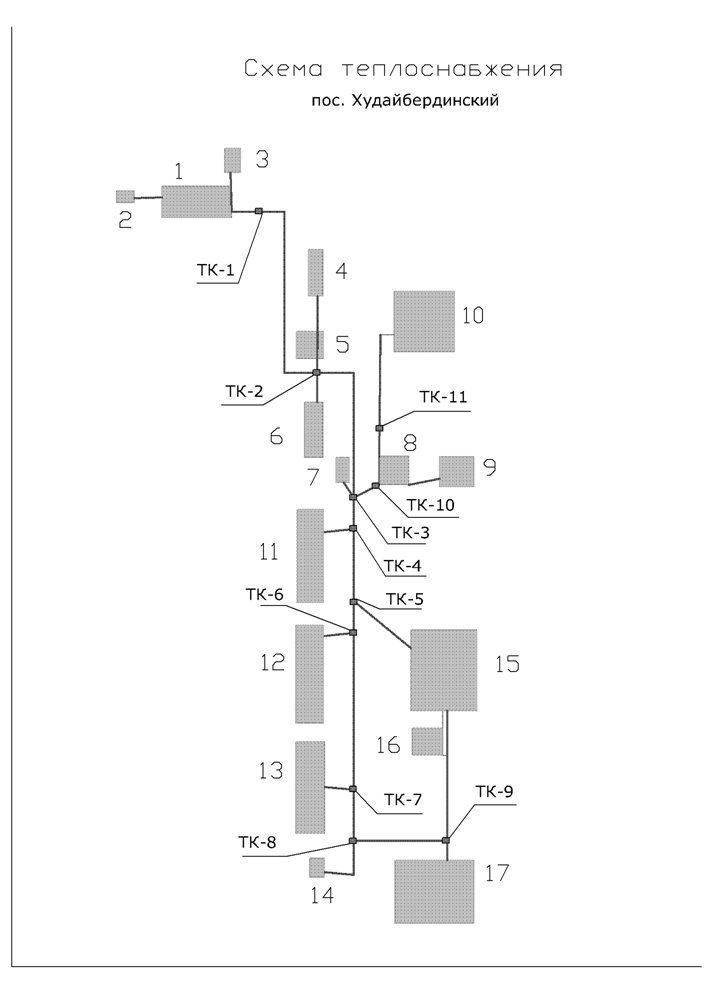

Таблица 6. Перечень объектов подключенных к котельной пос. Худайбердинский.
№ п/п | Наименование объекта в схеме | Объем помещений, м³ | Нагрузка расчетная, Гкал/ч |
1. | Котельная | 0 | 0 |
2. | ГРП | 0 | 0 |
3. | Контора ЖКХ | 149 | 0,002864 |
4. | ФАП | 421 | 0,009367 |
5. | Гараж ЖКХ | 418 | 0,015623 |
6. | Жилой дом (отапл 2кв) | 1240 | 0,000286 |
7. | Магазин | 45 | 0,000941 |
8. | Столовая (отключено) | 789 | 0 |
9. | Администрация поселения | 2547 | 0,012345 |
10. | Клуб | 2011 | 0,039730 |
11. | Жилой дом | 3839 | 0,096342 |
12. | Жилой дом | 3389 | 0,086859 |
13. | Жилой дом | 5314 | 0,122009 |
14. | Жилой дом | 451,68 | 0,012 |
15. | Детский комбинат (бассейн) | 6540 | 0 |
16. | Детский комбинат | 0 | 0,123676 |
17. | Школа | 9429 | 0,169958 |
Итого: | 36582,68 | 0,692 |
Магистрали тепловых сетей капитально отремонтированы в 2010 г., что существенно увеличило безотказную работу сетей и эксплуатационные издержки на их содержание. Перспективного расширения тепловых сетей на период до 2020 г не предвидится. Отпуск тепловой энергии потребителям осуществляется по одноконтурной схеме по температурному графику 95/70о С. Все системы отопления закрытого типа.
