Scanpump Scaba мешалка верхней установки

Применение

Мешалки Scanpump серии Scaba индивидуально

подбираются для всех случаев, где требуется смешать жидкость с другой жидкостью, включениями или газом.

Данные мешалки применяются для переработки сточных вод, в технологических процессах и бумажной промышленности.

Конструкция

Мешалки прочной модульной конструкции могут сов-

мещаться с различными типами устройств управления, рабочими колесами и уплотнением. Благодаря этому, мешалки могут быть адаптированы для любого процес - са.

Привод

Привод выбирается исходя из потребностей и желаний покупателя.

Мешалки могут быть оборудованы шестерней, ко - робкой передач с параллельными валами, конической зубчатой передачей или клиноременной передачей.

Пьедестал

Пьедестал оборудован двойными сферическими шари - коподшипниками с регулируемым рукавом. Для клино - ременной передачи и специфических случаев, исполь - зуется дополнительные подшипники вала, встроенные

в пьедестал.

Корпус для соединения вала

Корпус для соединения вала укомплектован соответс- твующим фланцем. Соединяющие фланцы для корпуса могут быть представлены различными размерами.

Уплотнение вала

Уплотнение вала сконструировано для защиты от дав - ления в резервуаре, а так же для предотвращения про - течек со стороны вала. Уплотнения также используются для защиты от попадания примесей в механизм, для защиты мешалки от брызг или испарений от жидкости.

Варианты уплотнений: одинарное или двойное ме - ханическое уплотнение, набивка сальника, TH, TL м TS уплотнение и лабиринтное уплотнение.

Характеристики

Диаметр рабочего колеса: 100 мм - 6 м Мощность до: 250 кВт Длина вала до: 30 м

Муфты вала

Мешалка оборудована одной или, в случае необходи- мости, несколькими муфтами вала. В качестве муфт используются фланцы, но в случае строгих гигиеничес - ких требований, используется резьбовые соединения вместо стандартных.

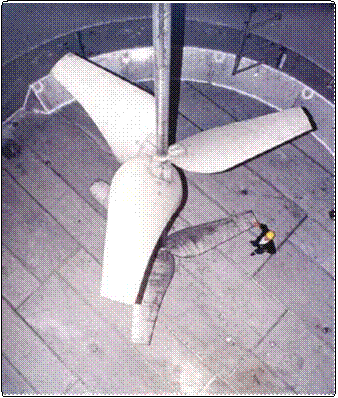

Рабочее колесо мешалки

Существует широкий диапазон патентованных рабо - чих колес для мешалок Scaba, дающих возможность выбрать оптимальное смешивание для каждого конк - ретного процесса.

В сочетании с нашим ноу-хау, эти рабочие колеса показывают наилучшие результаты при наименьших энергозатратах.

Двигатель

Диапазон мощности: 0,12-250 кВт.

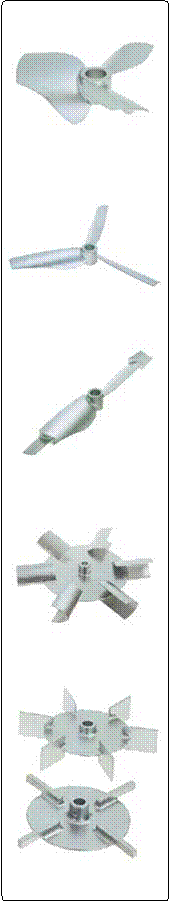

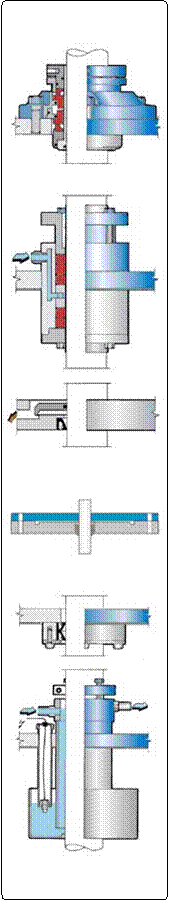

Уплотнения вала Рабочие колеса

Механическое уплотнение

* Двойное или одинарное

* Сухое или смазанное

* Раздельное уплотнение

* Охлаждаемый водой кор - пус уплотнения

* Уплотнительный картридж

SHP1

Наши рабочие колеса хоро- шо зарекоммендовали себя как высокопроизводитель- ные и энергоэффективные.

Они эффективны и при перекачивании сложных суспензий, гомогенизации и смешивании. Предназначен для смешивания жидкостей домПа.

Сальник

Втулка уплотнения, обычно включенная в комплект увиличивает продолжитель - ность службы уплотнения.

Вал часто оборудуется изнашиваемой легкосъем - ной гильзой.

* 5 уплотнителей.

* Жидкие или смазанные.

SHP18

Запатентованная модель

SHP1.

Предлагает улучшенную эффективность для жидкос - тей пониженной вязкости. Низкий вес благодаря улуч- шенной конструкции вала.

TH уплотнение Гигиеническое уплотнение сконструировано для защи - ты от проникновения масла или грязи в технологичес - кую жидкость.

TL уплотнение Защищает мешалку от брызг.

Полностью из тефлона без резиновых деталей.

Особенно подходит для агресивных сред,

где существует большая изнашиваемость резиновых деталей.

TS уплотнение Манжетное уплотнение сконструированно для за - щиты от попаданий грязи в технологическую жидкость.

Защищайте мешалку от брызг.

Лабиринтное уплотнение Уплотнение для процес - сов с низким давлением. Особенно подходят для варочных котлов. Высота водяного затвора опреде - ляется давлением внутри резервуара.

SHPD

Рабочее колесо двойного действия для жидкостей

с повышенной вязкостью и клейкой консистенци - ей. Также подходит для

аккуратного взбалтывания. Благодаря двойной функ - ции жидкость смешивается снизу вверх и сверху вниз.

SRGT

Запатентованная турбина для распыления газа. Бла- годаря конструкции мощ - ность остается постоянной для всех газов. Хорошие характеристики как на трех - фазных системах включает в себя частицы газа.

Другие элементы мешал-

ки

Наш ассортимент включает также рабочие колеса стан - дартного типа.
