компания

«Дизайн-центр ИДИС»

Аппараты телефонные вандалозащищённые

с автоматическим набором номера

« ГРАНИТ – 202 АН НН 2К»

(версия 1.0)

Инструкция по

настройке и программированию

ФЮКБ.465484.002-72 И1

Москва, 2012 г.

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ

ТА «ГРАНИТ-202 АН НН XК» И ПРОГРАММИРОВАНИЮ

C ПОМОЩЬЮ ВЫЗОВА С ДРУГОГО ТЕЛЕФОНА

ФЮКБ. 465484.002-72 И1

Настоящая ИНСТРУКЦИЯ предназначена для настройки параметров и программирования аппаратов телефонных вандалозащищенных «ГРАНИТ – 202 АН НН 2К» (далее по тексту «ТА») с автоматическим набором одного из двух предварительно запрограммированных номеров, выбираемого пользователем путем нажатия соответствующей ему кнопки автонабора и последующим донабором с помощью номеронабирателя.

Настройка параметров ТА осуществляется с помощью установленного на электронной плате блока перемычек(джамперов) S19-S26 (Рис. 1, Рис. 2). Для удобства работы рекомендуется использовать пинцет.

Программирование номеров кнопок автонабора ТА проводится с помощью дополнительного телефонного аппарата, обладающего возможностью передачи тональных посылок. В качестве такого ТА может служить обычный сотовый телефон (при этом программируемый ТА должен иметь выход в городскую телефонную сеть)

1.  Настраиваемые и программируемые параметры

Настройка и программирование ТА может осуществляться в процессе их производства, при подготовке перед установкой на место эксплуатации, а также в процессе эксплуатации.

Настраиваемые и программируемые параметры ТА приведены в Таблице 1.

НЕ нашли? Не то? Что вы ищете?

ТТаблица 1

№ п/п

Наименование параметра

Джампер

Положение джампера

Да*

Нет**

1

Набор номера

S26

Импульсный

Тональный

2

Входящий вызов

S25

Разрешен

Запрещен

3

Максимальная длительность разговора, мин.

S20

5

60

4

Телефонные номера, автоматически набираемые при снятии микротелефонной трубки и нажатии кнопки автонабора (произвольное кол-во цифр 0,1,2 .. 9)

S19

Режим

программиро-вания

Рабочий

режим

* Замкнуты оба контакта соответствующего джампера;

** Перемычка надета на один из контактов соответствующего джампера или отсутствует

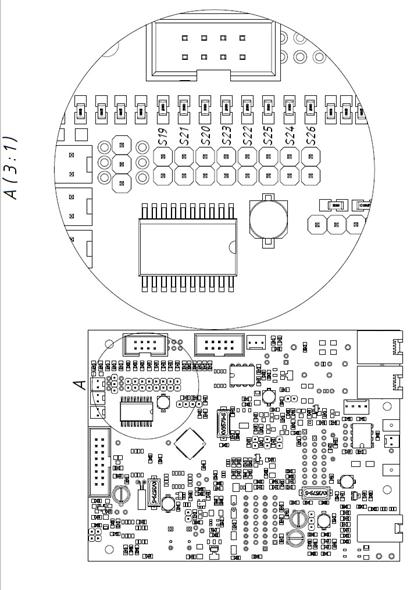

Рисунок 1 – Расположение джамперов на электронной плате

Рисунок 2 – Расположение разъемов на электронной плате телефона

2. Подготовка и проведение настройки и программирования ТА

2.1. Отвинтить два винта М5 х 8 в нижней части лицевой панели, затем, сдвинув ее на себя и вверх, открыть корпус ТА.

2.2. Настроить параметры ТА в соответствии с таблицей 1.

2.2.1. Если необходимо установить импульсный набор вызываемого с ТА номера - перевести джампер S26 в положение «ДА»;

Если необходимо установить тональный набор вызываемого с ТА номера – перевести джампер S26 в положение «НЕТ».

2.2.2. Если необходимо установить разрешение входящего на ТА вызова – перевести джампер S25 в положение «ДА»;

Если необходимо установить запрет входящего на ТА вызова – перевести джампер S25 в положение «НЕТ»»;

2.2.3. Если необходимо установить максимальную длительность разговора 5 минут – перевести джампер S20 в положение «ДА»;

Если необходимо установить максимальную длительность разговора 60 минут – перевести джампер S20 в положение «НЕТ»;

2.3. Для программирования телефонного номера, автоматически набираемого при снятии микротелефонной трубки и нажатии кнопки автонабора, действовать в соответствии с процедурами, приведенными в разделе 3.

2.4. Проверить правильность программирования телефонного номера (см. раздел 3).

ВНИМАНИЕ!!! Во время настройки и программирования ТА недопустимо вмешательство в заводские настройки и переустановка других джамперов, не указанных в инструкции.

2.5. Нажать и отпустить рычажный переключатель на лицевой панели ТА. Прослушать микротелефонную трубку и убедиться в наличии акустических сигналов автоматического набора номера, проверить установление соединения с программируемыми номерами.

2.6. Закрыть корпус, ввернуть винты М5 х 8 в нижней части лицевой панели.

2.7. Настройка и программирование ТА завершены, и он готов к рабочей эксплуатации.

3. Программирование ТА с помощью другого телефона

Для программирования телефонного номера, набираемого при снятии микротелефонной трубки и нажатии кнопки автонабора, необходимо наличие любого другого телефонного аппарата, работающего в тональном режиме, или сотового телефона.

Переведите джампер S19 «рабочий режим/режим программирования» ТА в положение «режим программирования» - при этом замкнуты оба контакта джампера.

Подключите ТА к абонентской линии, повесьте микротелефонную трубку на рычажный переключатель и наберите ее с помощью другого телефонного аппарата. После принятия вызывного сигнала аппарат займет линию и выдаст в неё 3 коротких сигнала, означающих готовность к программированию.

Программирование производится с помощью тональных посылок, выдаваемых вызывающим телефонным аппаратом. Для каждой полученной тональной посылки аппарат выдает в линию звуковое подтверждение. До окончания выдачи звукового подтверждения приём новых посылок заблокирован, поэтому не следует выдавать их слишком быстро.

Для программирования телефонного номера наберите на другом телефонном аппарате порядковый номер кнопки автонабора, символ «#», телефонный номер и ещё раз символ «#» как признак окончания номера. При этом для ввода межцифровых пауз может быть использован символ «*» (максимум 3 таких символа подряд, каждый символ соответствует паузе длительностью примерно 3 секунды). Кнопка автонабора №1(верхняя) соответствует 1-му телефонному номеру, кнопка автонабора №2(нижняя) соответствует 2-му телефонному номеру.

К примеру, для того чтобы при снятии трубки и нажатии кнопки автонабора №1 ТА набирал телефонный номер «8 пауза », нужно при программировании набрать следующую последовательность символов:

1#8*#

Проверить правильность программирования можно набрав «#» и порядковый номер телефонного набора. Аппарат освобождает линию после приема двух символов решетки «#» подряд, а также если в течение 20 секунд не была принята ни одна тональная посылка.

Переведите джампер S19 «рабочий режим/режим программирования» в правой верхней части электронной платы ТА в положение «рабочий режим» - при этом контакты джампера разомкнуты.
