Описание:

UPS представляет собой циркуляционный насос фланцевого исполнения со встроенным тепловым реле и долговечными керамическими подшипниками.

Насос с изолированным ротором и электродвигателем образуют единый узел без уплотнения вала. Наружная оболочка ротора и подшипниковая пластина изготовлены из нержавеющей стали.

Для защиты от перегрева к насосу следует приобрести релейный модуль (дополнительная принадлежность), который позволяет подключать агрегат непосредственно к внешнему выключателю и к внешнему устройству рабочей или аварийной индикации, а в случае возникновения неисправностей – производит отключение насоса.

Отличительные особенности:

низкий уровень шума широкий рабочий диапазон удобный монтаж малое потребление электроэнергии отсутствие необходимости в специальном техническом обслуживании длительный срок службы

Преимущества:

Насос имеет 3 частоты вращения, позволяющие выбрать оптимальную для соответствующей гидросистемы производительность. Переключение на более низкую частоту вращения уменьшает энергопотребление и снижает уровень шума.

Применение:

Циркуляционный насос UPS используется в системах отопления и других инженерных системах для циркуляции жидкости.

Перекачиваемые среды:

Насос перекачивает чистые, невязкие и неагрессивные жидкости, которые не содержат твердых частиц, волокон и минеральных масел.

Эксплутационные ограничения:

относительная влажность воздуха – максимум 95% температура окружающей среды – не выше 40°С температура перекачиваемой жидкости – от -10°С до +120°С (постоянно действующая), +140°С (кратковременно действующая).

Описание:

Циркуляционный насос – важнейший элемент системы отопления или горячего водоснабжения. Он заставляет жидкость циркулировать в замкнутом контуре, что повышает теплоотдачу в системе отопления. Насос позволяет также поддерживать постоянную температуру воды в системе горячего водоснабжения. Насос работает непрерывно, поэтому к нему предъявляются очень высокие требования - простота и надежность, малое потребление электроэнергии, бесшумность.

Этот трехскоростной циркуляционный насос GRUNDFOS UPS 25-40 cерии 100 предназначен для работы в системах отопления со стабильным или мало изменяющимся расходом. В зависимости от потребности сети с помощью простого и удобного переключателя можно установить необходимую частоту вращения. Таким образом, из множества насосов UPS серия 100 можно легко подобрать типоразмер, наиболее подходящий для Вашей системы.

Трехскоростной циркуляционный насос с "мокрым" ротором предназначен для работы в системах отопления и горячего водоснабжения со стабильным или мало изменяющимся расходом. Также используется для циркуляции воды в системах обогрева полов

Технические характеристики:

Количество скоростей: 2 Текущий расчитанный расход: 1.93 м/ч Общий гидростатический напор насоса: 2.64 м Макс гидростатический напор: 40 дм TF класс: 110 Макс. рабочее давление: 10 бар

Жидкость:

Диапазон температур жидкости: 2 … 110 °C Темпер. жидкости: 20 °C Плотность: 998.2 кг/м

Материалы:

Корпус насоса: Чугун ( EN-JL1030, ASTM 30 B) Рабочее колесо: Составной, PES/PP

Монтаж:

Макс. рабочее давление: 10 бар Соединение труб: G 1 Ѕ Допустимое давление: PN 10 Монтажная длина: 180 мм

Данные электрооборудования:

Подводимая мощность при скорости 1: 110 Вт Подводимая мощность при скорости 2: 95 Вт Промышленная частота: 50 Hz Номинальное напряжение: 1 x 230 V Ток при частоте вращения 1: 0.2 A Ток при частоте вращения 2: 0.18 A Класс защиты (IEC 34-5): 42 Класс изоляции (IEC 85): Н Защита электродвигателя: Отсутствует Тепловая защита: Impedance protected

Нетто вес: 2.5 кг

Объем упаковки: 2,7 м3

Маркировка энергоэффективности: D

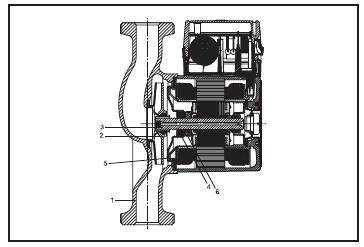

Характеристики циркуляционного насоса UPS

Корпус – чугун

Рабочее колесо - Изготовлено из термостойкого композитного материала (армированный стекловолокном полиэфирсульфон). Устойчиво к коррозии.

Щелевое уплотнение - Сокращает зазор между корпусом и рабочим колесом, что уменьшает утечки. Изготовлено из нержавеющей стали, что исключает коррозию в местах уплотнения.

Подшипниковая пластина - Изготовлена из нержавеющей стали. Жесткая конструкция пластины продлевает срок службы подшипников.

Ротор - Заключен в тонкостенную оболочку из нержавеющей стали. Уменьшается вероятность заклинивания при вращении в гильзе ротора. Во время работы насоса находится в перекачиваемой жидкости.

Уплотнительная прокладка - Изготовлена из резины EPDM. Обеспечивает надежное уплотнение в месте соединения насосной части и корпуса электродвигателя. При повторной сборке насоса замена уплотнения не требуется.

Подшипники - Материал – керамика (оксид алюминия). Долговечность и бесшумность работы, вследствие высокой твердости и низкого коэффициента линейного расширения керамики.

Вал - Изготовлен из керамики (оксид алюминия). Полая конструкция вала способствует быстрому удалению воздуха из насоса при пуске и эффективному охлаждению ротора. Кольцевые проточки в местах сопряжения вала и подшипника исключают образование накипи в подшипниковых узлах. Обратный клапан (резиновый шарик) внутри вала препятствует выбросу струи жидкости под высоким давлением при выкрученной резьбовой пробке.

Гильза ротора - Материал – нержавеющая сталь. Гладкая поверхность минимизирует потери на трение. Изготовлена методом глубокой вытяжки, обеспечивает идеальную герметичность и прочность благодаря отсутствию сварных швов. Минимальное снижение магнитного потока между ротором и статором благодаря малой толщине стенок гильзы. Тонкие стенки гильзы ротора способствуют эффективному охлаждению электродвигателя.

Статор - Обмотки электродвигателя устойчивы к току блокировки, поэтому дополнительная защита электродвигателя не требуется.

Клеммная коробка - Для крепления проводов в клеммной коробке применены удобные пружинные зажимы, облегчающие электромонтаж. Кабельный ввод оснащен уплотнением и приспособлением для снятия механических напряжений в кабеле. Удобное переключение скоростей вращения благодаря специальной конструкции переключателя, даже в том случае, если насос установлен в труднодоступном месте.

Корпус двигателя - Для удобства монтажа предусмотрена возможность установки корпуса с клеммной коробкой в одно из четырех положений. При техническом обслуживании электродвигатель можно снять без демонтажа насоса из системы.

Резьбовая пробка - Выкручивается при пуске для удаления воздуха из насоса.

Высокая надежность

Насос UPS являются насосам с ротором, изолированным от статора герметичной гильзой, т. е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью.

Обмотки электродвигателя большинства UPS серия 100 устойчивы к току блокировки, поэтому не требуется дополнительная защита. Более мощные электродвигатели оборудуются термовыключателями, встроенными в клеммную коробку. Система керамических подшипников скольжения обеспечивает долговечность и бесшумность вследствие высокой твердости и низкого коэффициента линейного расширения керамики. Полый вал насоса способствует быстрому удалению воздуха из насоса при пуске.

Ротор насоса, находящийся внутри перекачиваемой жидкости, отделен от статора тонкой гильзой из нержавеющей стали. Патрубки одинакового диаметра расположены в одну линию. Благодаря этому насос работает практически бесшумно, он очень компактен и устанавливается непосредственно на трубопроводах. Для сокращения тепловых потерь дополнительно поставляется специальная теплоизоляционная оболочка.

Насос всегда должен устанавливаться так, чтобы вал электродвигателя находился в горизонтальном положении. При пуске необходимо обеспечить вентиляцию защитной гильзы, для чего удаляется резьбовая пробка электродвигателя. В течение короткого времени оставшийся воздух через полый вал вытесняется в гидросистему.

На патрубках насосов имеются поверхности под ключ, что обеспечивает надежную фиксацию при затяжке резьбовых соединений. Для крепления проводов в клеммной коробке применяются удобные пружинные зажимы.

Назначение циркуляционных насосов Grundfos UPS

Циркуляционные насосы Grundfos UPS серия 100 являются насосами, оснащенными электродвигателем с мокрым ротором и защищенным статором. Некоторые модели оснащаются встроенной автоматикой переключения обмоток для регулирования производительности. Насосы предназначены для работы в насосных установках с рециркуляцией воды при стабильном или слабо меняющемся расходе. Благодаря возможности ступенчатой регулировки насосов в довольно широком диапазоне, они могут работать в оптимальном режиме в указанных диапазонах подачи и напора.

Основные области применения насосов

В отопительных системах, кондиционерах, промышленных установках для:

двухтрубных систем;

однотрубных систем;

систем отопления, размещенных под полом;

первичного контура или контура котла;

контура воздухонагревателя или отопителя с рекуперацией тепла;

контура гидроаккумулятора.

В установках с теплопроизводительностью более 50 кВт и переменной подачей рекомендуется применять насосы UPE с автоматическим регулированием или с внешней системой регулирования частоты вращения в функции водопотребления!

Преимущества циркуляционного насоса Grundfos UPS серия 100

Оптимальная конструкция насоса и электродвигателя:

улучшенный КПД;

экономичный режим эксплуатации.

Клеммная коробка класса защиты IP 44 с легким в обслуживании переключателем ступеней частоты вращения и пружинными зажимами контактов:

может применяться в условиях влажной окружающей среды;

регулировку легко выполнять и в затемненных помещениях;

простое подключение электрооборудования.

Электронное усиление крутящего момента (UPS 25-30):

надежный повторный пуск даже заблокированного насоса.

ABW (вал с системой антиблокировки):

надежный пуск насоса даже при перекачивании жесткой воды с высоким содержанием солей кальция;

быстрое удаление воздуха из внутренней полости защитного экрана ротора.

Монолитный защитный экран ротора из нержавеющей стали:

нет необходимости применять уплотнения.

Электродвигатель пригоден для работы насоса в холодной воде (насосы с электродвигателями класса защиты IP 42):

не нужно специальных исполнений для перекачивания холодной воды.

Патрубки насоса снабжены элементами для соединения с трубопроводом:

надежное крепление при монтаже.

Рабочие жидкости

Горячая вода качества VDI 2035.

Чистые, жидкие, не агрессивные и взрывобезопасные среды без минеральных масел, твердых или длинноволокнистых включений.

Жидкости с вязкостью (кинематической вязкостью) до 10 мм^с.

Этиленгликоль с концентрацией до 40%.

Конструкция насос Grundfos UPS серии 100

Циркуляционные насосы UPS серия 100 фирмы Grundfos являются насосами с электродвигателями, оснащенными мокрым ротором и защищенным статором с компоновкой типа "инлайн", без сальниковых уплотнений, не требующими технического обслуживания и оборудованными противолежащими соединительными патрубками одинаковых номинальных внутренних диаметров.

В зависимости от типоразмера насосы поставляются как с резьбовыми трубными соединениями, так и с соединительными фланцами для подключения к трубопроводу. Фланцевые насосы оборудуются комбинированными фланцами с размерами

PN 6 и PN 10.

Насос, электродвигатель и система регулирования производительности образуют единый узел, все элементы которого оптимально подобраны друг к другу. Перегородка между камерой с ротором и обмоткой статора представляет собой защитный экран, полученный методом глубокой вытяжки, для герметизации которого применяются только две неподвижных уплотнительных прокладки, одна из которых установлена в корпусе, а вторая - на пробке вентиляционного отверстия.

Насосы типа Airlectric оборудованы воздухоотделителем, встроенным в корпус, который заказчик должен снабдить поплавковым быстродействующим вентиляционным клапаном, чтобы через него иметь возможность постоянно удалять воздух из насоса и системы.

Для перекачивания жидкостей с повышенным содержанием кислорода, а также для систем отопления, размещенных под полом, или систем охлаждения, используются насосы с корпусом из бронзы.

Подшипники, соединения, минимальный подпор

Материал подшипников - металлокерамика. Он обеспечивает высокую твердость, высокое качество поверхности и стойкость к воздействию коррозии, гарантируя почти бесшумную работу узла и длительный срок службы насоса. Через отверстия в вале насоса из полости защитного экрана быстро отводится попавший туда воздух. Специальные подшипники антиблокировочной системы вала насоса UPS серия 100 позволяют надежно устранить опасность заедания даже насосов небольшой мощности. Дополнительно, электронный усилитель крутящего момента оптимизирует пусковые характеристики насосов типа UPS 25-30, UPS 25-30A и UPS 32-30.

Штуцерное резьбовое соединение ISO 228/I для трубной резьбы DIN 2999. Комбинированный фланец для контрфланца PN 6 по DIN 2531 и PN 10 по DIN 2533.

Минимальный подпор, который должен поддерживаться во всасывающем патрубке насоса при определенной температуре рабочей среды, следует брать из таблицы.

Возможные варианты монтажа циркуляционных насосов Grundfos серии 100

Все циркуляционные насосы UPS серии 100 с электродвигателями, оборудованными защищенным статором, должны монтироваться так, чтобы вал насоса занимал горизонтальное положение. Предпочтение следует отдавать монтажу в вертикальных трубопроводах.

Насосы типа Airlectric могут работать только в вертикальных трубопроводах при направлении потока снизу вверх.

Положение клеммной коробки

Головная часть насоса с надетой клеммной коробкой может вращаться после того, как будут вывернуты винты крепления. Поэтому в зависимости от условий монтажа можно менять положение клеммной коробки.

Для насосов, оборудованных электродвигателями класса защиты IP 44, клеммная коробка может устанавливаться в любом положении.

Для насосов, оборудованных электродвигателями класса защиты IP 42, недопустимо, чтобы клеммная коробка при монтаже насоса находилась внизу.

Температура рабочей среды и окружающей среды насосов Grundfos UPS серии 100

Насосы UPS серия 100, оборудованные электродвигателями класса защиты IP 44, могут применяться при температуре рабочей среды в диапазоне от +2°С до +110°С.

По требованию поставляются насосы для работы в диапазоне от -25°С до +95°С.

Насосы UPS серия 100, оборудованные электродвигателями класса защиты IP 42, могут применяться при температуре рабочей среды в диапазоне от -25°С до +110°С.

Чтобы избежать образования водяного конденсата, насос должен всегда эксплуатироваться при температуре окружающей среды ниже, чем температура рабочей жидкости (воды).

Свидетельство о соответствии требованиям

Насосы отвечают требованиям следующих директив ЕЭС по машиностроению, электромагнитной совместимости и низковольтной аппаратуры;

EN 292, EN 50081-1, EN, EN, EN

Привод

Циркуляционные насосы Grundfos UPS серии 100 оснащены 2- или 4-полюсным асинхронным электродвигателем с короткозамкнутым ротором. Конструкция электродвигателя с так называемым "мокрым ротором". Электродвигатели могут иметь либо однофазную, либо трехфазную схему подключения к сети.

Насосы типа UPS с электродвигателем, подключенным в однофазную сеть, имеют 3 ступени частоты вращения, а насосы, включенные в трехфазную сеть - 2 ступени.

Насосы типа UP работают только с одной частотой вращения.

Переключение частоты вращения

У погружных насосов Grundfos UPS серия 100 на соответствующую ступень частоты вращения можно переключиться с помощью очень простого в управлении переключателя частоты вращения, установленного снаружи на клеммной коробке электродвигателя.

Защита электродвигателя насоса

Обмотки электродвигателей большинства насосов Grundfos UPS серия 100 выполнены стойкими к действию тока блокировки, так что защита электродвигателя не требуется.

Более мощные электродвигатели, подключенные к однофазной сети, оборудованы встроенными термоконтактами. Мощные электродвигатели, подключенные к трехфазной сети, должны быть снабжены защитным автоматом. Соответствующий тип защиты электродвигателя просим Вас выбирать в соответствии с параметрами электрооборудования насоса.

Система защиты электродвигателя:

А: встроенная; В: устойчивая к току блокировки, защита электродвигателя не требуется; С: защита с помощью встроенного термовыключателя (встроенный); D: термовыключатель, требуется внешняя защита или защита посредством внутреннего релейного модуля! М: требуется защитный автомат электродвигателя

Принадлежности к насосам GRUNDFOS UPS серии 100:

Резьбовые фитинги G1 1/4"-Rp 3/4", латунь (комплект) для UP-N Резьбовые фитинги G1 1/2"-Rp 1", чугун (комплект) для UPS 25 Резьбовые фитинги G 2"-Rp1 1/4", чугун (комплект) для UPS 32

Технические характеристики циркуляционных насосов Grundfos (Грюндфос) серии 100 UPS:
