Листоподборочный комплекс Duplo System 4000

Листоподборочный комплекс

Duplo System 4000

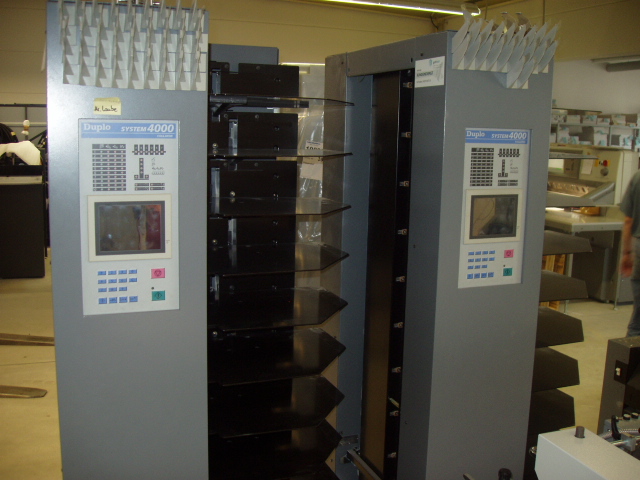

Вертикальный листоподборшик Duplo System 4000 с воздушным разделением листа, скомбинированный с автоматическим брошюровщиком Duplo DBM 500.

Дизайн системы и использование последних технических разработок гарантируют, что производительность, быстродействие, гибкость и многофункциональность новой системы отвечает любым максимально высоким требованиям к данному виду оборудования.

Система Duplo System 4000 отличается превосходным механизмом подачи листа.

Характерной особенность Duplo System 4000 является надежный безконтактный механизм подачи листа, который на сегодняшний день является одним из самых лучших. Существенно то, что всасывающая (вакуумная) подача позволяет подбирать различные бумажные листы с высокой точностью и на максимальной скорости. Duplo System 4000 спроектирована с использованием независимых воздушных установок в каждом модуле. Воздух нагнетается во фронт стопы бумаг посредством мощного, но почти бесшумного вентилятора, другой вентилятор, посредством вакуумной камеры затягивает верхний лист из стопы. Вакуум создается в серии каналов, которые проложены в направлении движения бумаги. Это имеет несколько преимуществ.

Во-первых, применение вакуума в серии параллельных прямых каналов позволяет подавать бумагу не сгибая ее, не важно какой она плотности и структуры (насколько она рыхлая).

Во-вторых, вакуум ровно распределяется по рассчитанной площади и дает возможность продвигать листы бумаги вперед на максимальной скорости с большой стабильностью.

В-третьих, система сконструирована нейтрально. Это значит, что лист формата А6 может быть подан с теми же настройками системы, что и лист формата А3, не требуя фактически никакого ручного вмешательства.

Универсальность

Уникальная система подачи Duplo System 4000 означает, что она может управлять широким диапазоном материалов плотность от 40 до 300 г/м² и размером от 120×148 мм до 350×500 мм.

Ключом к универсальности системы является полная независимость воздуха и вакуума в каждом лотке. Это значит, что, не взирая на количество используемых лотков (2 или 60), всегда создается необходимое количество воздуха и вакуума.

Как преимущество система имеет авто контроль “недоподачи”, двойной подачи и детектор замятия листа, что дает уверенность, что на выходе все будет подобрано полностью и аккуратно.

Duplo System 4000 использует передовую систему ультра-красного излучения, обеспечивающую постоянную и высокую точность контроля. При возрастании точности контроля время настройки незначительно, а производительность резко возрастает.

Производительность

Duplo System 4000 может выполнять до 9400 операций в час при прямой подборке в стопу и 4200 оп/час при использовании в линию с буклетмейкером Duplo DBM 400.

Гибкое программирование

В система предусмотрено специальное защитное устройство, позволяющее при выполнении большого объема работы догрузку бумаги во время работы. Специальные датчики автоматически воспринимают, когда особый лоток загружен бумагой и включают этот лоток и остальные аппаратные и программные средства, которые управляют работой системы Duplo System 4000. Это делает Duplo System 4000 очень открытой к использованию, и требуется минимум времени для обучения операторов. Все операции Duplo System 4000 между листоподборщиком и буклетмейкером, а также между программными модулями фиксируются на экране табло. Чувствительный жидкокристаллический экран информирует оператора о стадии (статусе) все время работы системы.

Технические характеристики SYSTEM 4000
Kоличество лотков	10; 20; 30; 40; 50; 60
Формат бумаги, мм: максимальный минимальный	350×500 120×148
Объемная плотность бумаги, г/м2	40-300
Емкость лотка, мм	60
Тип бумагопроводящей системы	Сдвоенный ременный конвейер
Система подачи листов	Пневматические вакуумные ремни
Максимальная производительность: в линию с DBM-400, брошюр/ч в линию с DBM-400 STR, комплектов/ч	до 4000 до 9380
Системы контроля	Подачи двойного листа; пропуска листа; замятия бумаги; пустого лотка; замятия бумаги в транспортере
Счетчик	Программируемый пятиразрядный
Дополнительное оборудование	DBM-400, DBM-400T, DBM-400STR, DBM-250, DBM-250T, DBM-200, DBM-200T, DBM-120, DBM-120T, DC-48ST, DC-12JR
Электропитание, В/Гц/А	220-240/50/4,5
Габариты одной башни, мм	630×750×1972
Масса, кг	320
