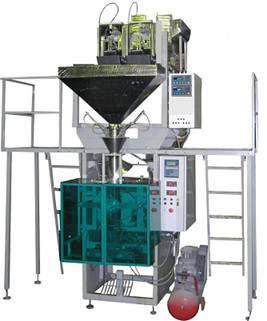

ФАСОВОЧНО-УПАКОВОЧНЫЙ АВТОМАТ С 2-х РУЧЕВИМ ВЕСОВЫМ ДОЗАТОРОМ ДЛЯ УПАКОВКИ СЫПУЧИХ ПРОДУКТОВ АBI-2
| Универсальный высокопроизводительный автомат АBI-2 предназначен для точного дозирования по весу и упаковки сыпучих и мелкоштучных товаров в трехшовные пакеты, формируемые из термосвариваемых пленок. Автомат предназначен для фасовки сахара, круп, пряников, печенья и т. д. Упаковочный автомат вертикального типа состоит из упаковочной машины и расположенного сверху блока однокаскадного весового дозатора. Упаковочная машина включает в себя: узел формирования и запайки пакета, механизм протяжки пленки ремнями, механизм размотки рулона пленки. Блок весового дозатора включает в себя размещённые на общем каркасе два потока дозирования, состоящие из общего бункера-накопителя с вибролотками подачи, выравнивания, грубого и точного дозирования, заслонок и весовой системы с механизмом отвода продукта в формируемый пакет. Упаковочный автомат выполнен с использованием электронных компонентов и весовых датчиков компании CAS (Южная Корея), пневматических компонентов компании Camozzi (Италия). Блок весового дозатора состоит из двух ручьев дозирования, каждый из которых имеет один каскад лотков. |
|
|
Программируемый контроллер позволяет регулировать интенсивность вибрации лотков и регулировать поток проходящего через лоток продукта посредством пневмосистемы заслонок. Управление осуществляется при помощи программируемого контроллера (PLC) | |
Базовая спецификация: Упаковочная машина. · Система работы по фотометке для плёнки с напечатанным рисунком · Система работы по фиксированному интервалу времени · Система точного контроля температуры сварочных губок постоянного нагрева · Пневмосистема компенсатора давления продольной сварочной губки на формирующую трубу · Устройство размотки и торможения рулона плёнки · Термотрансферный принтер-датер Блок весового дозатора · Дозатор электронный весовой однокаскадный с весовыми компонентами CAS (Южная Корея) · Пневматический механизм управления заслонками для регулировки потока продукции в лотках · Система регулировки интенсивности вибрации лотков. |
Спецификации доп. опций: · Сменное формирующее устройства для пакетов различной ширины, · Система измерения длины пакета для плёнки без рисунка, - · Устройство формирования пакета с плоским дном · Устройство вырубки отверстия типа "еврослот " · Устройство обдува горизонтального шва пакета · Варианты весового дозатора для различных типов продуктов (гранулированных, мелкоштучных, с различными плотностями …) · Аппликатор этикеток (этикетировщик) · Устройство формирования боковой складки пакета · Устройство снятия статического электричества |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАСОВОЧНО-УПАКОВОЧНОГО АВТОМАТА
Параметры/Модель | АВI-2 |
Тип дозатора | однокаскадный весовой дозатор |
Пределы дозирования, гр. | 1 |
Точность дозировки, % | 98 |
Количество ручьёв дозирования | 2 |
Производительность, упак/мин. | до 25 |
Размер пакета (д/ш), мм | от 100х50 до 300х200 |
Ширина горизонтальных швов , мм | 14 |
Максимальный диаметр рулона, мм | 380 |
Потребление, л/мин./давление воздуха, атм | 270 / 6-8 |
Характеристики электропитания | 380В + 5%, 50 Гц |
Потребляемая мощность, кВт | 2 |
Масса, кг | 400 |
Габариты (д/ш/в), мм. | 1300 x 1500 x 2600 |
ПАРАМЕТРЫ ТРУБЫ В ПЕРЕВОДЕ ДЛЯ РАЗМЕРОВ ПАКЕТА И ШИРИНЫ ПЛЁНКИ
Формирующая труба | Ширина |
| ||
| Диаметр, мм | Толщина стенок, мм | пакета, мм | плёнки, мм |
| 60 | 4 | 95 | 205 |
| 76 | 5 | 120 | 260 |
| 89 | 5 | 140 | 300 |
| 102 | 5 | 160 | 340 |
| 114 | 5 | 180 | 380 |
Стоимость механического, 1 каскадного автомата с весовым дозатором, (2 ручья), произв-стью до 25 уп/мин (1000 гр. ), - 530 000 руб. с НДС без учета доп. Опций и без доставки.
Стоимость автомата с пневмоприводом, 1 каскадный с весовым дозатором, (2 ручья), произв-стью до 25 уп/мин (1000 гр.), - 620 000 руб. с НДС без учета доп. Опций и без доставки.
ОПЦИИ ДЛЯ ФАСОВОЧНО-УПАКОВОЧНОГО ОБОРУДОВАНИЯ Цена | |
Устройство формирования плоского дна | 31 200 |
Комплект сменных формирующих устройств для ширины пакета 90мм~190мм | 31 200 |
Система отсоса и удаления пыли | 31 200 |
Устройство просечки отверстия «Еврослот» | 23 010 |
Устройство обдува горизонтального шва пакета | 19 000 |
Комплект платформ обслуживания | 19 000 |
Загрузочный транспортер ковшовый, с бункером 0,1м 3, с датчиком уровня, скорость цепи - 15 м/мин, высота - 3,2м, 380В, 0,5 кВт. – 170 000 руб.
Отводящий транспортер, ленточный, скорость-9 м/мин, ширина ленты - 300 мм, длина-1500 мм - 49 000 руб.
Срок поставки : 40-45 календарных дней с момента поступления 1-го авансового платежа.
Условия оплаты: 1-й авансовый платеж в размере 50%, 2-й платеж: оставшиеся 50% после получения уведомления о готовности оборудования на заводе изготовителе.
Условия поставки: Транспортные расходы по доставку оборудования и пуско-наладочные работы не включена в стоимость.
