Счетчики электрической энергии тарифные (стр. 3 )

12  Физические средства защиты

12.1  Кожух и крышка зажимов счетчиков крепятся к цоколю пломбируемыми винтами. Паз по периметру цоколя обеспечивает перекрытие цоколя и кожуха при соединении не менее 4 мм, что исключает несанкционированное проникновение к измерительной части счетчиков без повреждения корпуса

13  Программные средства защиты данных

13.1  В счетчиках производят запись и хранение в памяти до шестнадцати последних случаев вскрытия кожуха. Эта информация доступна для считывания по оптическому и электрическому каналам связи со счетчиками, и может быть использована для анализа и выявления случаев несанкционированного вскрытия счетчиков.

14  Использование по назначению

14.1  Подготовка счетчиков к использованию

14.1.1  Извлечь счетчик из упаковки и убедиться в отсутствии механических повреждений, целостности пломб и наличии паспорта и данного руководства по эксплуатации.

14.1.2  Снять крышку зажимов счетчика.

14.1.3  Убедиться в том, что зажимная плата счетчика не имеет механических повреждений, следов интенсивного теплового нагрева, проверить надежность крепления перемычек, находящихся на зажимной плате над входными контактами цепей тока и напряжения.

14.1.4  Установить кронштейн на корпус счетчика в рабочее положение и зафиксировать его. При установке счетчиков на DIN-рейку кронштейн не используется.

14.1.5  Закрепить счетчик с помощью трех винтов или установить на DIN-рейке в рабочем положении в точке учета. Габаритные и установочные размеры его приведены на рисунке А.1 в приложении А.

14.1.6  Провести подключение счетчика. Схемы подключения счетчиков приведены в приложении Б. Схема подключения конкретного исполнения счетчика имеется на внутренней стороне крышки зажимов.

Примечание - Допускается эксплуатация счетчиков НІК 2303 АП1T, НІК 2303 АП2T, НІК 2301 АП3T, НІК 2303 АРП1T, НІК 2303 АРП2T, НІК 2301 АРП3T с внешними трансформаторами тока при обеспечении надежного и безопасного подключения цепей напряжения. Перемычки между зажимами 1 и 2, 4 и 5, 7 и 8 счетчика при этом должны быть установлены в разомкнутое состояние или удалены.

14.1.7  Подать на счетчик напряжение.

14.1.8  Убедиться что индикация на ЖКИ указывает на штатную работу счетчика, в противном случае исправить подключение или заменить счетчик.

14.2  Использование счетчиков

14.2.1  В рабочем режиме счетчики измеряет активную (и реактивную для активно-реактивных исполнений) электрическую энергию с нарастающим итогом.

14.2.2  Потребление энергии нагрузкой индицируется с помощью индикатора функционирования “imp/kW·h” и “imp/kvar·h”, на лицевой панели счетчика.

14.2.3  Испытательные выходы реализованы на электронных ключах с оптической развязкой. Максимально допустимое напряжение ключа в разомкнутом состоянии 30В, максимально допустимый ток ключа в замкнутом состоянии 30 мА.

15  Техническое обслуживание

15.1  Техническое обслуживание счетчиков при соблюдении условий эксплуатации проводится один раз в 6 лет специализированными подразделениями госэнергонадзора или организациями, имеющими право на проведение таких работ в соответствие с действующим законодательством.

15.2  Техническое обслуживание счетчиков проводится также при обнаружении увеличения погрешности измерения энергии

15.3  Техническое обслуживание заключается в проведении операции ремонта, поверки счетчика.

16  Гарантии изготовителя

16.1  При поставке счетчиков внутри Украины предприятие-изготовитель гарантирует соответствие счетчиков требованиям ГОСТ 30207, ДСТУ IEC 61268 и
ТУ У 33.006:2007 при соблюдении потребителем условий эксплуатации, хранения, монтажа, установленных настоящим руководством по эксплуатации.

16.2  Гарантийный срок эксплуатации счетчиков - 3 года с момента их продажи. В случае отсутствия отметки о дате продажи, гарантийный срок эксплуатации исчисляется с даты выпуска.

16.3  При поставке на экспорт предприятие-изготовитель гарантирует качество счетчиков и их соответствие требованиям руководства по эксплуатации в течение 3 лет с момента проследования счетчиков через Государственную границу Украины при соблюдении заказчиком условий эксплуатации и хранения в соответствии с настоящими руководством по эксплуатации и при условии сохранности пломбировки предприятия-изготовителя.

16.4  В случае выхода из строя или несоответствия счетчиков требованиям настоящего руководства по эксплуатации в период гарантийного срока эксплуатации, счетчики должны быть отремонтированы организацией, уполномоченной производить гарантийный ремонт или заменены предприятием-изготовителем.

16.5  При нарушении контрольной пломбы предприятия-изготовителя, при наличии механических повреждений цоколя, кожуха, зажимной платы либо следов интенсивного нагрева на ней или при нарушении правил эксплуатации, изложенных в настоящем руководстве, счетчики снимаются с гарантии и ремонт производится за счет потребителя.

16.6  Предприятие-изготовитель не несет ответственности за счетчики отказавшие при эксплуатации из-за неправильного подключения.

16.7  Послегарантийный ремонт должен производиться организацией, уполномоченной производить ремонт или предприятием-изготовителем по отдельному договору.

16.8  Гарантийный срок хранения – 1 год с момента отгрузки счетчиков.

17  Комплектность

17.1  В комплект поставки должны входить:

- счетчик электрической энергии НІК 2303
(одно из исполнений в соответствии с заказом) 1 шт.;

- руководство по эксплуатации 1 экз.;

- паспорт 1 экз.;

- потребительская тара 1 шт.

18  Сведения об упаковке

18.1  Подготовленный к упаковке счетчик помещают в потребительскую тару, представляющую собой коробку из гофрированного картона по ГОСТ 7373.

18.2  Эксплуатационная документация (руководство по эксплуатации и паспорт) должна быть уложена в потребительскую тару вместе со счетчиком.

19  Требования безопасности

19.1  Осуществлять установку, демонтаж, поверку счетчиков могут только организации имеющие соответствующие полномочия.

19.2  Установка и демонтаж счетчиков в точках учета должна проводится персоналом с квалификационной группой по правилам безопасной эксплуатации электроустановок потребителей - не ниже третьей.

19.3  Подключение и отключение счетчиков от сети должно осуществляться при отключенном напряжении сети, должна быть предусмотрена защита от случайного включения напряжения в сети.

19.4  Запрещается вешать на счетчики посторонние предметы, наносить удары по корпусу счетчиков.

Приложение А

(справочное)

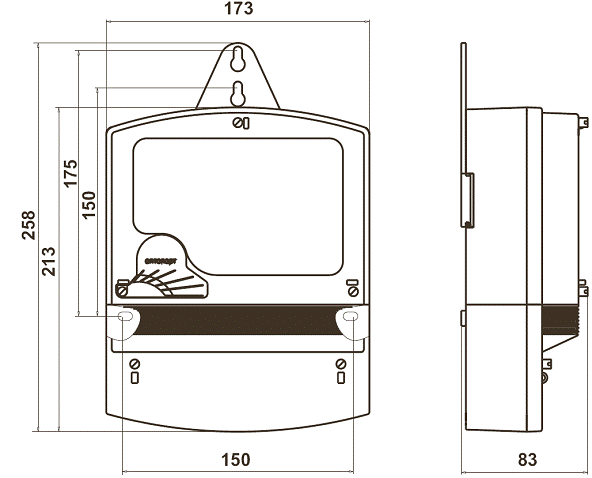

Габаритные и установочные размеры счетчиков НІК 2303

Pисунок А.1

Приложение В

(обязательное)

Схемы подключения счетчиков

1 - Схема подключения счетчиков НІК 2303 прямого
включения по четырехпроводной схеме

2 - Схема подключения счетчиков НІК 2303 трансформаторного
включения по току по четырехпроводной схеме

3 - Схема подключения счетчиков НІК 2303 трансформаторного
включения по току по трехпроводной схеме

Приложение С

(справочное)

Таблица соответствия кода “окна” данных типу данных трехфазных тарифных счетчиков

Коды “окна” данных	Тип данных
1	Текущее время
2	Текущая дата
3	Тест
4	Заводской номер
5	Общая активная энергия прямого направления A+ (плюс по тарифам)
6	Общая положительная реактивная энергия, соответствующая A+ (плюс по тарифам)
7	Общая отрицательная реактивная энергия, соответствующая A+ (плюс по тарифам)
8	Коэффициенты мощности по фазам
9	Общая активная мощность(плюс по фазам )
10	Общая реактивная мощность (плюс по фазам)
11	Напряжения по фазам
12	Сила тока по фазам
13	Индикация “End”
17	Тип счетчика
18	Полная засветка всех сегментов ЖКИ

Приложение D

(справочное)

Таблица соответствия кода данных типу данных трехфазных тарифных счетчиков

Коды данных	Тип данных
1	Текущее время (ОБИС код 0.9.1)
2	Текущая дата (ОБИС код 0.9.2)
3	Заводской номер (ОБИС код 96.1.4)
4	Тип счетчика 1 часть(ОБИС код 96.1.2)
5	Активная энергия прямого направления (+А, ОБИС код 1.8.0 )
6	Активная энергия прямого направления по тарифу 1(+А, ОБИС код 1.8.1 )
7	Активная энергия прямого направления по тарифу 2(+А, ОБИС код 1.8.2 )
8	Активная энергия прямого направления по тарифу 3(+А, ОБИС код 1.8.3 )
9	Активная энергия прямого направления по тарифу 4(+А, ОБИС код 1.8.4 )
10	Положительная реактивная энергии (+R, ОБИС код 3.8.0)
11	Положительная реактивная энергии по тарифу 1 (+R, ОБИС код 3.8.1)
12	Положительная реактивная энергии по тарифу 2 (+R, ОБИС код 3.8.2)
13	Положительная реактивная энергии по тарифу 3 (+R, ОБИС код 3.8.3)
14	Положительная реактивная энергии по тарифу 4 (+R, ОБИС код 3.8.4)
15	Отрицательная реактивная энергии (–R, ОБИС код 4.8.0)
16	Отрицательная реактивная энергии по тарифу 1 (–R, ОБИС код 4.8.1)
17	Отрицательная реактивная энергии по тарифу 2 (–R, ОБИС код 4.8.2)
18	Отрицательная реактивная энергии по тарифу 3 (–R, ОБИС код 4.8.3)
19	Отрицательная реактивная энергии по тарифу 4 (–R, ОБИС код 4.8.4)
20	Общая активная мощность (ОБИС код 1.7.0)
21	Общая реактивная мощность (ОБИС код 3.7.0)
22	Напряжение первой фазы (ОБИС код 32.7.0)
23	Напряжение второй фазы (ОБИС код 52.7.0)
24	Напряжение третьей фазы (ОБИС код 72.7.0)
25	Сила тока первой фазы (ОБИС код 31.7.0)
26	Сила тока второй фазы (ОБИС код 51.7.0)
27	Сила тока третьей фазы (ОБИС код 71.7.0)
28	Значения косинуса угла сдвига между вектором напряжения и вектором силы тока (коэффициент мощности) первой фазы (ОБИС код 33.7.0)
29	Значения косинуса угла сдвига между вектором напряжения и вектором силы тока (коэффициент мощности)второй фазы (ОБИС код 53.7.0)
30	Значения косинуса угла сдвига между вектором напряжения и вектором силы тока (коэффициент мощности) третьей фазы (ОБИС код 73.7.0)
31	Активная мощность первой фазы (ОБИС код 21.7.0)
32	Активная мощность второй фазы (ОБИС код 41.7.0)
33	Активная мощность третьей фазы (ОБИС код 61.7.0)
34	Реактивная мощность первой фазы (ОБИС код 23.7.0)
35	Реактивная мощность второй фазы(ОБИС код 43.7.0)
36	Реактивная мощность третьей фазы(ОБИС код 63.7.0)
52	Тип счетчика 2 часть(ОБИС код 96.1.2)
53	Полная засветка всех сегментов ЖКИ
54	Заводской номер 2 часть (ОБИС код 96.1.41)
