V287 Клапан обратный для воды и пара фланцевый Zetkama, Ду 15-300, Ру 16, Тмакс. = 300 °С
Применение: Обратный клапан Zetkama используется для трубопроводов, транспортирующих техническую горячую, холодную воду, пар,
нейтральные среды.
Примечание: * Kоличество сквозных отверстий. Клапан V287 изготавливается с пружиной (стандартное исполнение). По заказу возможно изготовление клапана V287 без пружины (пружина позволяет устанавливать клапан как в горизонтальном, так и в вертикальном положении). Седловое уплотнение обратных клапанов V287 изготовлено металл по металлу (стандартное исполнение). По желанию заказчика возможна установка мягкого седлового уплотнения (резина и PTFE).
Установка: обратный клапан подъемный с пружиной (стандартное исполнение) может устанавливаться как в горизонтальном, так и в вертикальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане. Обратный клапан подъемный без пружины может устанавливаться только в горизонтальном положении крышкой вверх. Монтаж к трубопроводу осуществляется при помощи муфт или фланцев.

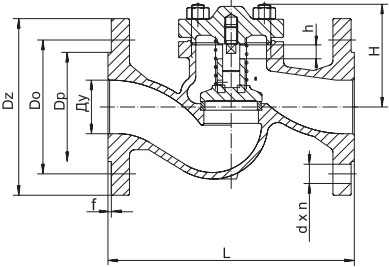

1. Корпус Чугун GG-25,
2. Крышка Чугун GG-25,
3. Запорный орган Нерж. сталь 2H13 (X20Cr13),
4. Седло Нерж. сталь 1H13(X10Cr13),
5. Шток Нерж. сталь 2H13 (X20Cr13),
6. Уплотнение Полонит (клингерит),
7. Пружина Нерж. сталь H17N2(X20CrNi17).
Максимальное рабочее давление 16бар, Максимальная температура рабочей среды 300грС.
