УТВЕРЖДАЮ | |
Главный инженер | |
_________________ | |
«___» ___________________ 2012 г. |
Т Е Х Н И Ч Е С К О Е З А ДА Н И Е
на
приобретение источников бесперебойного питания и бензогенераторов
для обеспечения диспетчерских филиалов .
В рамках инвестиционной программы гг.
по статье «Телемеханика и связь».
СОГЛАСОВАНО | СОГЛАСОВАНО |
Начальник службы ТМиС | Заместитель главного инженера |
__________________ | _________________ |
«_____»________________2012 г. | «_____»________________2012 г. |
г. Санкт-Петербург
- 2012 год –
Приложение
к документации о запросе предложений на выполнение работ по поставке, монтажу, пуско-наладке оборудования (источники бесперебойного питания и бензогенераторы) и обучению персонала для обеспечения бесперебойной работы диспетчерских служб филиалов , утвержденной решением Председателя ЦЗК ___№___от «31» августа 2012 г.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
«Приобретение источников бесперебойного питания (ИБП) и Бензогенераторов (БГ)».
1. Общие положения.
Настоящий документ содержит требования по качеству и количеству оборудования, выставляемого на запрос предложений для их приобретения.
Поставщик должен представить полный комплект документации по соответствующему оборудованию, обеспечивающему их правильную эксплуатацию и техобслуживание. Эта документация должна быть на русском языке.
Каждый вид продукции должен сопровождаться документом (паспортом) производителя, содержащим следующие данные:
- наименование предприятия-изготовителя;
- наименование и тип продукции;
- дата изготовления;
- номер технического свидетельства и сертификата соответствия.
К каждому виду продукции должна быть приложена инструкция по применению и технике безопасности при производстве работ. Все оборудование должно быть новым и стоимость, указанная в запросе предложений должна учитывать стоимость доставки оборудования по адресам указанным Заказчиком.
Поставщик несет ответственность за недостоверность и неполноту (сокрытие) информации в представленных им документах и материалах по продукции, что может привести к снижению уровня безопасности и надежности продукции и объектов с ее применением.
2. Цель приобретения и назначение оборудования.
Организация бесперебойной работы диспетчерских служб филиалов , реализуемая путем установки бесперебойного питания оборудования, необходимого для выполнения служебных обязанностей по оперативному управлению электросетями.
3. Нормы и стандарты.
Оборудование должно быть изготовлено, испытано и сертифицировано в соответствии с соответствующими международными и российскими стандартами, нормами и правилами.
4. Поставка ИБП и БГ.
Поставка оборудования состоит из следующих мероприятий: доставка, разгрузка, сборка, установка, соединение, и любая другая работа, необходимая для подготовки поставленного по договору оборудования к работе.
5. Гарантия.
Поставщик должен отвечать за все дефекты оборудования, которые могут проявиться в течение гарантийного периода.
Период ответственности закончится лишь после того, как будут устранены все дефекты, выявленные в течение гарантийного периода.
Гарантийный срок для ИБП – не менее 2 лет, для БГ – не менее 1 года.
6. Места установки.
1 Филиал ОАО "ЛОЭСК" "Бокситогорские городские электрические сети" Ленинградская область, /2
2 Филиал «Волховские городские электрические сети» Ленинградская область,
3 Филиал «Выборгские городские электрические сети» Ленинградская область,
4 Филиал «Киришские городские электрические сети» Ленинградская область, г. Кириши, пр. Победы, д. 23
5 Филиал ОАО "ЛОЭСК" "Кировские городские электрические сети" Ленинградская область,
6 Филиал «Лодейнопольские городские электрические сети» Ленинградская область, г. Лодейное Поле, Титова ул., дом № 000
7 Филиал «Лужские городские электрические сети» Ленинградская область, а
8 Филиал ОАО "ЛОЭСК" "Подпорожские городские электрические сети" 187782 г. Подпорожье, ул. Свирская д. 82 А
9 Филиал ОАО "ЛОЭСК" "Сланцевские городские электрические сети" 188560 г. Сланцы, Сданцевское шоссе д. 34
10 Филиал ОАО "ЛОЭСК" "Тихвинские городские электрические сети" Ленинградская область, г. Тихвин, 2-й микрорайон.
11 Филиал ОАО "ЛОЭСК" "Тосненские городские электркческие сети" 187000 г. Тосно, пр. Энергетиков д.1
12 Филиал ОАО "ЛОЭСК" «Всеволожские городские электрические сети» Ленинградская обл, Всеволожск г,
13 Филиал ОАО "ЛОЭСК" «Кингисеппские городские электрические сети» Ленинградская обл, Кингисеппский р-н, Кингисепп г, Карла Маркса пр., дом № 66
14 Филиал ОАО "ЛОЭСК" «Кингисеппские городские электрические сети» Ленинградская обл, Кингисеппский р-н, г. Ивангород, ул. Гагарина, дом № 45
7. Перечень и общие характеристики поставляемого оборудования.*
№ п/п | Наименование | Количество | |||||||||||||||||||||
1 | ИБП: Модель GXT3-6000RT230 Мощность, ВА/Вт 6000/4800 Напряжение, В 220/230/240 Диапазон входной частоты, Гц 40…70 Форма выходного напряжения Синусоидальная Батарейная группа: Тип Свинцово-кислотная необслуживаемая герметизированная Количество 20 блоков 12В х 5Ач Время перезаряда 3 часа до 90% ёмкости Батарейные модули: Модель GXT3-240BATTCE Совместимость GXT3-6000RT230 Габариты, ШхГхВ, мм 574 х 430 х 130 Габариты в упаковке, ШхГхВ, мм 745 х 530 х 407 Масса, кг 43 Масса в упаковке, кг 54 Тип батареи Свинцово-кислотная необслуживаемая герметизированная Количество 20 блоков 12В Рабочая температура, С 0…40 Температура хранения С -15…50 Стандарты IEC62040-1:2008 version, ISTA Procedure 1A | 14 ед. | |||||||||||||||||||||
2 | Бензогенератор:
| 14 ед. | |||||||||||||||||||||
8. Перечень работ.
- монтаж оборудования (ИБП - в действующую сеть с исключением возможности подачи обратного напряжения, БГ – к ИБП с исключением возможности подачи обратного напряжения);
- пуско-наладочные работы;
- обучение персонала;
- организация сервисного сопровождения.
*Участник процедуры закупки должен принять во внимание, что ссылки в документации открытого запроса предложений на конкретный тип оборудования, производителя, носят лишь рекомендательный, а не обязательный характер. Участник процедуры закупки может представить в своей заявке на участие в открытом запросе предложений иные типы оборудования (аналоги), при условии, что произведенные замены совместимы между собой, по существу равноценны или превосходят по качеству товар, указанный в разделе 7 «Перечень и общие характеристики поставляемого оборудования» документации запроса предложений.

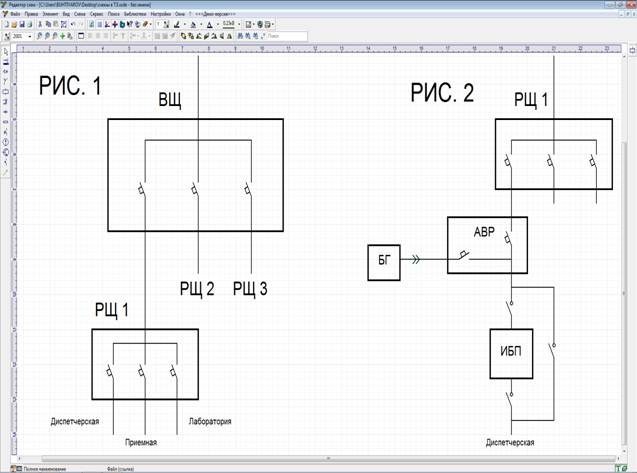

На рисунке 1 (РИС. 1) изображена общая типичная схема электроснабжения здания филиала , так как мы рассматриваем создание системы бесперебойного питания только для помещения диспетчерской, то на рисунке 2 (РИС. 2)** изображена схема, которая должна получиться после монтажа создаваемой системы.
ВЩ – вводной щит
РЩ – распределительный щит
АВР – автоматический ввод резерва
БГ – бензиновый генератор
ИБП – источник бесперебойного питания
** В случае питания от одного автомата нескольких помещений, то необходимо проведение дополнительных монтажных работ по выделению внутренней электросети диспетчерской для последующего монтажа создаваемой системы бесперебойного питания.
