Размещаем заказ на поставку источников бесперебойного питания

РАЗМЕЩАЕМ ЗАКАЗ НА ПОСТАВКУ ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ

Автор -

Статья опубликована в журнале «ГОСЗАКАЗ: Управление. Размещение. Обеспечение» – 2006, № 5 – С.80-83.

В предыдущих номерах журнала мы рассмотрели некоторые технические аспекты закупки системных блоков, мониторов, принтеров и МФУ.

Сегодня мы поговорим об источниках бесперебойного питания (далее – ИБП).

Современное компьютерное и офисное оборудование обладает повышенной чувствительностью как к напряжению в сети, так и к перебоям в энергоснабжении. Резкие скачки напряжения или внезапное отключение энергопитания может привести в выходу из строя оборудования, к потере информации, хранящейся на жестком диске системного блока, к сложностям в настройке оборудования после сбоя напряжения. Поэтому проблема «защиты информации» является одной из актуальных проблем в деятельности любой организации.

Статистические данные свидетельствуют о том, что на сегодняшний день источниками бесперебойного питания оснащено не более 15% российских персональных компьютеров. На протяжении нескольких лет эта цифра практически не меняется. Причины этому явлению кроются в следующем:

не все потребители могут позволить покупку ИБП, цена которого составляет около % от стоимости защищаемого оборудования; бытующее мнение о том, что сетевой фильтр представляет собой альтернативу ИБП. (в реальной ситуации сетевой фильтр не способен защитить оборудование от большинства неприятностей, возникающих из-за некачественного электроснабжения); влияние «человеческого фактора»: мысль о защите информации, хранящейся в персональном компьютере, посещает только тогда, когда возникает реальная угроза ее потери (по данным Сnews).

В 2005 году на российском рынке источников бесперебойного питания было продано 2 млн. ИБП, а в денежном выражении объем продаж превысил 300 млн. долларов. Подобные темпы превышают показагода на 37 и 28% соответственно. В течение всего 2005 года наблюдалась тенденция к опережающему росту продаж ИБП по сравнению с защищаемым оборудованием и, прежде всего, с персональными компьютерами. Вместе с тем аналитики отмечают, что это, скорее, некая коррекция рынка вверх после нескольких "неудачных" последних лет, когда наблюдалась обратная тенденция, т. е. "волны" роста рынка ИБП имеет существенный фазовый сдвиг по отношению к оборудованию, которое они призваны защищать.

Преимущественную долю (60%) российского рынка в денежном выражении занимает компания American Power Conversion (APC). Основными конкурентами APC на массовом рынке являются ИБП под торговыми марками Ippon, Powercom и Powerman. (по данным ITResearch).

Перед анализом технических требований к ИБП, мы разберемся с тем, какое оборудование надо защищать – рассмотрим таблицу 1

Таблица 1

Основные виды неполадок электросети и их последствия

(по данным специалистов компании MicroXperts)

Неполадки	Причины возникновения	Возможные следствия
Понижение напряжения сети (более, чем на 20% от номинала*)	Включение мощных электрических устройств в сочетании с недостаточным сечением проводов сети	Нестабильная работа компьютера (сбои программ, зависание) и, как следствие, потеря несохраненных данных
Повышение напряжения сети (более, чем на 20% от номинала)	Выключение мощных однофазных электрических устройств в одной из фаз сети ("перекос фаз")	Срабатывание защиты блоков питания устройств или их выход из строя. Потеря несохраненных данных, вероятна потеря данных на HDD (жесткий диск), повреждение файловой системы
Пропадание напряжения сети	Аварии сети	Немедленное выключение устройств. Потеря несохраненных данных, вероятна потеря данных на HDD, повреждение файловой системы
Пик напряжения сети (повышение на 100% и более от номинала)	Молнии, аварии на подстанциях и линиях электропередач	Выход из строя блоков питания устройств или срабатывание их защиты. Вероятна потеря всех данных
Скачок напряжения сети (кратковременное повышение на 10% и более от номинала)	Выключение мощных однофазных электрических устройств, короткие замыкания в одной из фаз сети	Снижение срока службы оборудования
Высокочастотные помехи	Работа сварочных аппаратов, технологических высокочастотных генераторов и т. п.	Сбои программ, "зависание", потеря несохраненных данных, ошибки в файлах данных

* Примечание: номиналом считается, согласно ГОСТ : напряжение в сети – 220В.

Более подробную классификацию видов сбоев электропитания в России и их последствий можно посмотреть в книге "Источники Питания без секретов" (Издательство "А и Т Системы". М, 2002).

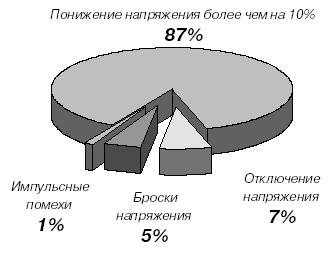

Наиболее распространенным нарушением является снижение напряжения на величину более 10%. Такие нарушения составляют 87% (см. рис. 1.)

Рис.1. Соотношение нарушений, распространенных в сетях

(по данным В. С. Лаврус. Источники энергии)

Приведенная таблица довольно условна, но дает важную информацию для принятия решения о необходимости установки ИБП (или Uninterruptible Supply – UPS). Естественно, что в первую очередь надо защищать наиболее важные элементы: серверы, станции администрирования, системные блоки, мониторы (защита источников бесперебойного питания системного блока и монитора позволяет при длительном перерыве в подаче энергии сохранить все данные, закрыть приложения и завершить работу операционной системы).

Надо ли защищать источником бесперебойного питания лазерные принтеры? По нашему мнению, – не надо, т. к. лазерные принтеры потребляют достаточно большую мощность, и в то же время их обесточивание не приводит к каким-либо потерям данных. Достаточно подключить их к электросети через сетевой фильтр. Это же относится к другому периферийному оборудованию: к сканерам, струнным принтерам, звуковым колонкам и т. д.

Итак, после того как мы определились, какое оборудование мы будем защищать, необходимо определить необходимую мощность ИБП.

При определении необходимой мощности должна быть известна мощность нагрузки. В электротехнике выделяют три вида мощности: полная (обозначается буквой S и измеряется в вольтамперах, VA) и две ее составляющие – активная (обозначается буквой Р и измеряется в ваттах, Вт, W) и реактивная (обозначается буквой Q и измеряется в вар – вольтамперах реактивных) - эти мощности по раздельности всегда меньше полной мощности. Производители ИБП, как правило, указывают в названии модели полную мощность, в то время - как производители компьютеров – активную мощность. Специалисты усматривают в подобных действиях особенности позиционирования каждого вида оборудования: в источниках электроэнергии (которыми и являются ИБП) подчеркивается мощность, в потребителях энергии (компьютерах) – экономичность.

Для определения мощности ИБП определяем для каждого устройства, которое мы будем к нему подключать, потребляемую (активную) мощность (указывается в Вт). Для этого умножаем номинальное значение выходного напряжения на номинальный ток нагрузки (U - вых ном х I н ном). Данные, необходимые для этой операции, обычно указаны на задних панелях или в паспорте устройств. Полученное значение умножается на коэффициент 1,4 и получается полная мощность (плюс использование фактора наращивания).

Во многих литературных и журнальных источниках приводятся ориентировочные данные для определения потребляемой мощности устройств:

системный блок с процессором PIV – 2000 – 1Вт; такой же блок с "продвинутой" видеокартой – 220 – 300 Вт; LCD – монитор – 20 Вт;

Таким образом, при сложении 300 Вт + 20 Вт, получаем 320 Вт.

Умножаем 320 Вт х 1,4 = 448 VA.

Используем фактор наращивания (в случае, если нет указания на коррекцию реактивной мощности или отсутствуют данные по коррекции реактивной мощности). Более подробно – смотрите книгу , , и др. «Источники бесперебойного питания телекоммуникационных средств и вычислительной техники»)
448 VA х 1,15 = 515 VA.

Таким образом, мы видим, что для защиты персонального компьютера достаточно ИБП мощностью до 600 VA (не менее 515 VA, если быть совсем точными). ИБП должны всегда иметь мощность не менее получившейся при подобных расчетах.

Когда мы определились с необходимой мощностью нашего ИБП, надо определиться со временем его автономной работы, чтобы не произошло потери информации в защищаемых им устройствах. Т. е. нам необходимо успеть записать все текущие результаты на носители информации и для последующего закрытия операционной системы – либо в автоматическом режиме (ИБП сам подает сигнал на системный блок), либо в ручном режиме. В подавляющем большинстве случаев пользователю необходимо около 5 минут для свершения указанных выше операций. Практически все ИБП ведущих производителей с мощностью свыше 700 VA обеспечивают при такой же мощности нагрузки (и ниже, как в рассмотренном нами варианте) резервное время работы от аккумуляторов – не менее 5 минут.

Несколько слов о классификации источников бесперебойного питания. Как правило, предпочтение на потребительском рынке отдается ИБП класса off-line (резервные) или line-interactive (линейно-интерактивные). Существует еще один класс – ИБП с двойным преобразованием, но в нашем обзоре мы его рассматривать не будем. Остановимся более подробно на обозначенных классах.

Резервные источники бесперебойного питания преимущественно используются для защиты персональных компьютеров и не подходят для использования в случае частых отключений электропитания и в среде с высокой степенью помех. Такие ИБП чаще всего выполняют 2 функции: сетевая фильтрация и обеспечение возможности завершения выполняемых процессов и сохранения информации при внезапном отключении электропитания.

Принцип построения резервных off - line систем основан на том, что нагрузка изначально подключена к сети (рис. 2.)

Рис. 2. Структурная схема off - line ИБП

В случае отключения или отклонения параметров сетевого напряжения от заданных, нагрузка переключается и запитывается от инвертора, использующего энергию аккумуляторных батарей. Время старта инвертора и переключения нагрузки обычно не превышает 4-х миллисекунд.

Самый большой недостаток off - line источников — непосредственное подключение нагрузки к сети. При этом помехи беспрепятственно попадают в нагрузку. Мощность таких источников находиться в пределах от 250 до 2000 BA.

Отличие линейно-интерактивного ИБП заключается в наличии устройства стабилизации напряжения или автотрансформатора.

Рис. 3. Структурная схема line - interactive ИБП

Преимуществами данной технологии является стабилизация напряжения и меньшее время переключения на батареи. К недостаткам обычно относят: отсутствие реальной изоляции нагрузки от вводной сети распределения питания, отсутствие регулировки и стабилизации входной частоты, сравнительно слабая стабилизация выходного напряжения, низкая эффективность при питании нелинейных нагрузок. Подобные ИБП рекомендуется использовать там, где уровень ответственности и уровень потенциальных проблем при сбое аппаратуры становится выше, например, для сервера, пожарной, охранной сигнализации.

В таблице 2 приведено сравнение двух анализируемых классов ИБП

(по данным СNews, автор - Н. Рыбакова)

Класс	Мощность	Применение	Недостатки
Off-line	Менее 1,5 кВА	Защита некритичной нагрузки от отключения напряжения в районах со стабильным напряжением без серьезных помех	·  Отсутствие стабилизации напряжения; ·  Время перехода на аккумуляторы и обратно 4-15 мсек. Вследствие чего велика вероятность «подвисания»; ·  Некачественная фильтрация напряжения; ·  Переход в режим работы от встроенных аккумуляторов даже при незначительных скачках энергии
Line-interactive	Менее 4 кВА	Защита не очень ответственной нагрузки в районах со стабильной частотой и небольшими колебаниями амплитуды напряжения	·  Ступенчатая стабилизация напряжения; ·  Время перехода на аккумуляторы и обратно 2-6 мсек. Вследствие чего велика вероятность «подвисания»; ·  Некачественная фильтрация напряжения; ·  Вероятность появления устойчивых искажений выходного сигнала и резких переходных процессов

Рассмотрим, какие технические требования целесообразно выдвигать к источнику бесперебойного питания, если мы будем подключать к нему системный блок персонального компьютера и LCD-монитор. Как мы уже рассмотрели выше, для защиты персонального компьютера достаточно ИБП мощностью до 600 VA.

Итак ИБП:

·  должен иметь мощность не менее 600 VA;

·  должен обеспечивать не менее 5 минут поддержки рабочего места в режиме батареи;

·  должен обеспечивать эффективное использование батарейной поддержки при понижении или всплесках напряжения питания от 165 до 283 VAC;

·  должен иметь кислотно-свинцовый герметичный тип батареи, не требующей технического обслуживания;

·  Время перехода в автономный режим – не более 4 мсек (практически все ИБП с таким временем перехода относятся к line-interactive).

Заданным требованиям удовлетворяют следующие ИБП (в статье приводится не исчерпывающий перечень моделей).

Модель	PM-BP-600	IPP-BPP600	UPS-650D	BNT-600AP	NP-SV-P600	IN-SSRX600U
ТИП, мощность	линейно-интерактивный, 600 ВА	линейно-интерактивный, 600 ВА	линейно-интерактивный, 650 ВА	линейно-интерактивный, 600 ВА	линейно-интерактивный, 600 ВА	линейно-интерактивный, 600 ВА
Производитель	Powerman	Ippon	Microlab	Powercom	N-Power	Inelt
Время перехода в автономный режим	4 мс	3 мс	4 мс	4 мс	4 мс	4 мс
Мощность	600 ВА	600 ВА	650 ВА	600 ВА	600 ВА	600 ВА
Время работы от Батареи (в автономном режиме)	5 мин.	5 мин.	> 5 мин.	> 5 мин.	> 5 мин.	> 5 мин.
Срок гарантии	24 мес.	24 мес.	30 мес.	24 мес.	24 мес.	24 мес.
Средняя Цена*:	50.00 $	52.00 $	59.00 $	60.00 $	65.00 $	65.00 $

*Примечание: Средняя цена на модели не является результатом серьезного статистического исследования. Приведенные данные надо рассматривать как методическую иллюстрацию.

Иногда технические требования заказчиков содержат следующие дополнения:

·  должен использовать различные визуальные и звуковые сигналы для указания состояния системы и батареи;

·  должен иметь защиту входной цепи от перегрузки в виде автоматического выключателя, возвращаемого в исходное положение;

·  должен иметь защиту выходной цепи от перегрузки и короткого замыкания, выключение при перегрузке с фиксацией.

Из таблицы видно, что при полном соответствии товара заданным техническим требованиям наименьшую цену имеет модель производителя Powerman. И если бы критерием оценки заявок при проведении конкурса на поставку одного ИБП являлась только цена, то победила бы заявка, в которой предлагалась к поставке именно эта модель.

Рассмотрим следующий учебный пример. Предположим, что мы проводим конкурс на поставку 1 ИБП с заданными выше техническими характеристиками. Критериями оценки и сопоставления заявок, помимо цены, является еще и срок гарантии. Методика оценки и сопоставления заявок следующая:

1.  Заявка с наименьшей ценой получает 100 финансовых баллов (ФБ) и принимается за X. За Y принимается цена другой заявки. Финансовые баллы других заявок будут рассчитываться, как: ФБi = X/Yi x 100;

2.  Заявке с типовым сроком гарантии (2 года) присваивается 30 баллов, с превышающим сроком гарантии – 70 баллов.

3.  Вес критерия «цена» - 0,7; вес критерия «срок гарантии» - 0,3.

4.  Суммарный балл заявки складывается из финансового балла х вес критерия «цена» + баллы за срок гарантии х вес критерия «срок гарантии».

5.  Заявка, у которой в итоге получится больший суммарный балл, рассматривается как содержащая лучшие условия исполнения контракта и ей присваивается первый порядковый номер.

Рассмотрим, что получается в результате оценки и сопоставления двух заявок, одна из которых содержит предложение по поставке модели производителя Powerman (1 заявка), а другая - модель Microlab (вторая заявка) (со сроком гарантии – 30 мес., т. е. с превышающим сроком гарантии).

1.  Рассчитаем суммарный балл первой заявки: финансовый балл = 100 х 0,7 = 70 балла + балл за гарантию: 30 баллов х 0,3 = 9 баллов

получаем 70 + 9 = 73 баллов

2.  Рассчитаем суммарный балл второй заявки: финансовый балл = 50/59х100х0,7 = 59 баллов + балл за гарантию: 70 баллов х 0,3 = 21 балл

получаем 59 + 21 = 80 баллов.

Таким образом, победителем в описанном нами учебном примере стала бы заявка, в которой предлагалась к поставке модель Microlab.

Мы с Вами познакомились, каким образом срок предоставления гарантии качества товара (п.5 ч.4 статьи 28 «Оценка и сопоставление заявок на участие в конкурсе» Федерального закона -ФЗ «О размещении заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд») может учитываться в качестве критерия оценки и сопоставления заявок наряду с ценой товара.

В заключение приводим ГОСТы, которым должны соответствовать источники бесперебойного питания.

Наименование объекта	Обозначение определяющего нормативного документа	Подтверждаемые требования определяющего нормативного документа
Источники бесперебойного питания	ГОСТ Р МЭК	Стандарт в целом
ГОСТ Р 51318.22-99	Стандарт в целом
ГОСТ Р 51317.3.2-99	Стандарт в целом
ГОСТ Р 51317.3.3-99	Стандарт в целом
ГОСТ Р (для ИБП)	Стандарт в целом
