Методические рекомендации (стр. 5 )

Техническая характеристика

передвижных компрессоров

Наименование показателей	Единица измерения	СО-45А ГОСТ 51259- -72	С-39А	СО-7А СО-76 ГОСТ 12522- -75	СО-62	С-728
Производительность	М3/мин	3	15	30	30	45
Рабочее давление наибольшее	Мпа	0,3	0,7	0,6	0,7	0,6
Вместимость ресивера	Дм3	-	24,5	22	24	35
Электродвигатель:
Напряжение	В	220	380/220	220/380	-	-
Мощность	КВт	0,27	2,8	4,0	4,2	4,5
Габаритные размеры
Длина	Мм	-	1200	1050	900	1200
Ширина	Мм	-	490	480	580	580
Высота	Мм	-	900	910	700	1000
Масса (сухая)	Кг	21	112	140	166660	235
Изготовитель	Завод лакокрасочных аппаратов, Вильнюс.

Приложение 9

Тепловые характеристики временных зданий

Помещение	Объем зданий по наружному обмеру, тыс. м3	Удельная отопительная характеристика q, кДж/(м3ч0С)	Расчетная характе-ристика воздуха в помещении tНТ, 0С
Санитарно-бытовые здания временного назначения	0,5-1 1-2	3,8-3 2,8-2,3	16-25 16-25
Склады отапливаемые	1-2	3,6-2,8	5-8
Производственные здания при отсутствии тепловыделений	5-50	3,8-3,4	16
Механические мастерские	До 5	3,4-2,8	8-10
Гаражи	До 3	3,8-3	10
Тепляки строительные	До 0,5	4,2-3,8	10

Приложение 10

Технические характеристики самоходных передвижных кранов

Автокран Ивановец 14т, 14м стрела

Грузоподьемность максимальная, т 14 Длина стрелы, м 8-14 Максимальная высота подьема крюка, м 14,5 Масса груза, допустимая при выдвижение стрелы, т 1,5 Скорость передвижения крана своим ходом, км/ч до 60 Масса крана в транспортном положении, т 15,7 Колесная формула автомобиля 4х2 Габариты крана, м (дл. х ш. х в.) 9,8х2,5х3,6

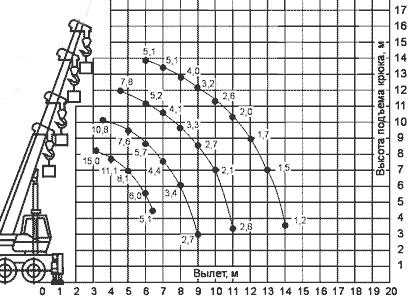

Грузовысотная характеристика
автокрана Ивановец 14т, 14м стрела

Автокран Галичанин 25т, 31м стрела

Грузоподьемность максимальная, т 25 Длина стрелы, м 3,2-31 Максимальная высота подьема крюка, м 31,5 Масса груза, при которой допускается выдвижение секций стрелы, т 3 Скорость передвижения крана своим ходом, км/ч до 80 Масса крана в транспортном положении, т 22,2 Колесная формула автомобиля 6 Х 4 Габариты крана в транспортном положении, м (длина х ширина х высота) 12 х 2,5 х 3,7

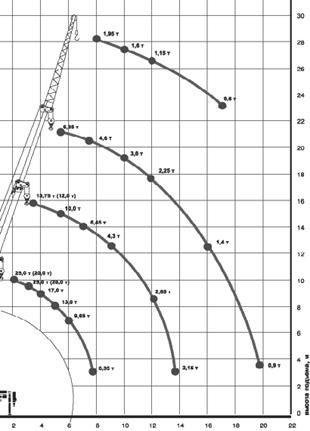

Грузовысотная характеристика
автокрана Галичанин 25т, 31м стрела

Автокран Liebherr 40т, 40м стрела

Грузоподьемность максимальная, т	40
Длина стрелы, м	32+8
Максимальная высота подьема крюка, м	40
Масса груза, при которой допускается выдвижение секций стрелы, т	10
Скорость передвижения крана своим ходом, км/ч	до 60
Масса крана в транспортном положении, т	42
Колесная формула автомобиля	8 х 4
Габариты крана в транспортном положении, м (длина х ширина х высота)	13,4 х 2,5 х 3,8

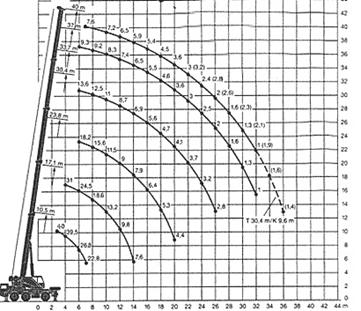

Грузовысотная характеристика Автокрана Liebherr 40т, 40м стрела
