REMKO ETF 300-550
Осушитель воздуха передвижной
Эксплуатация
Технология
Запасные части
Редакция GB- МО2 РЕМКО – мощный как медведь.
Инструкция по эксплуатации.
Внимательно ознакомьтесь с настоящей инструкцией перед началом монтажа / эксплуатации данной установки!
Наша гарантия аннулируется и теряет юридическую силу, если установка неправильно использовалась или обслуживалась, либо поставленная установка модифицировалась без нашего предварительного согласия.
Возможны изменения конструкции!
Осушитель воздуха
переносной REMKO ETF 300-550
Содержание
Осушение воздуха. 4
Инструкции по технике безопасности. 8
Описание установки. 9
Расположение. 12
Включение. 13
Рабочий диапазон. 14
Отключение установки. 14
Техническое обеспечение и обслуживание. 14
В случае обнаружения неисправностей. 16
Технические характеристики. 18

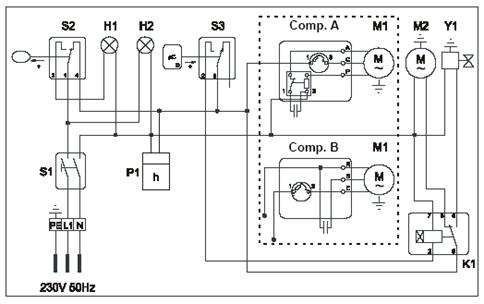

Принципиальная схема. 18

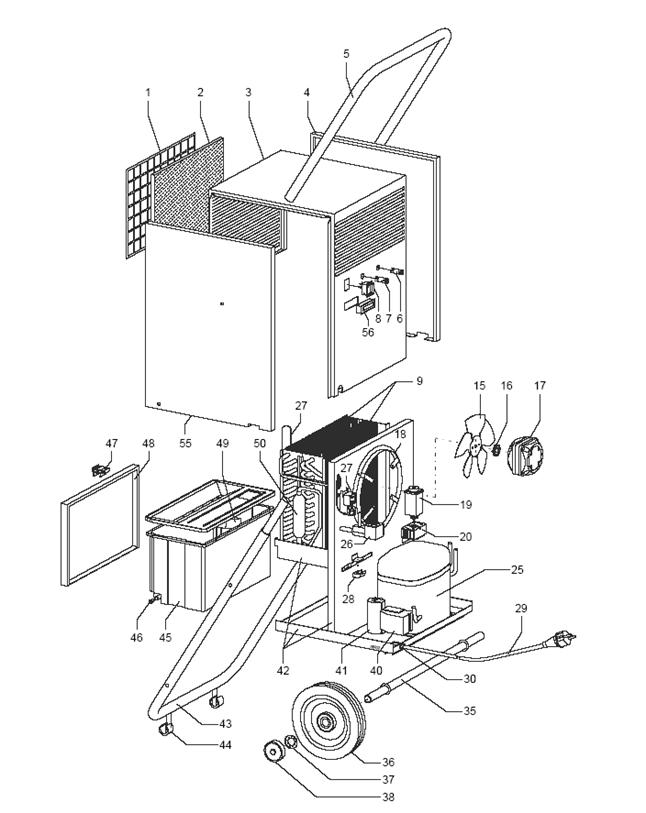

Трёхмерное представление деталей ETF 300. 20
Список запасных частей ETF 300. 21

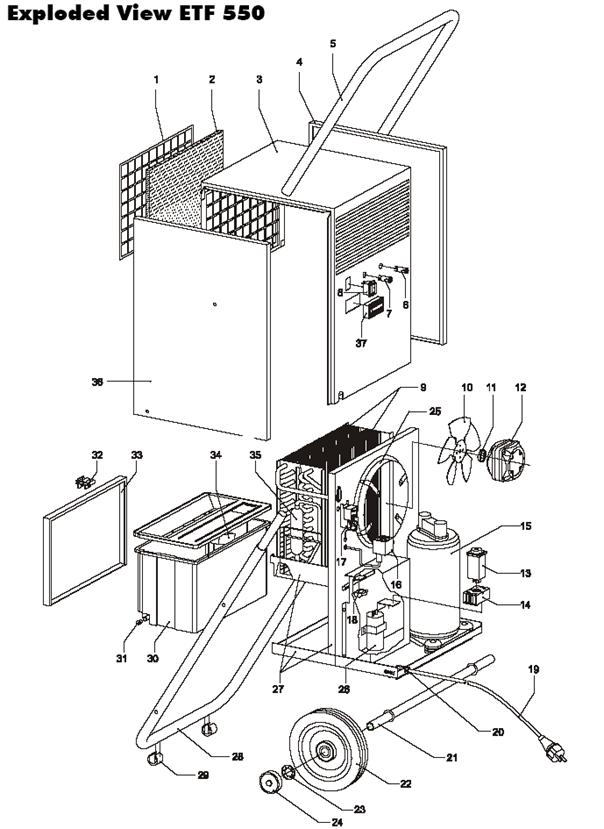

Трёхмерное представление деталей ETF 550. 22
Список запасных частей ETF 550. 23
Данная инструкция всегда должна быть рядом или на установке!
Осушение воздуха
Процессы, происходящие во время осушения воздуха, основаны на законах физики. Мы попытаемся описать их в упрощенной форме, чтобы дать вам общее представление о принципах осушения воздуха.
Использование осушителя воздуха REMKO.
◊ Независимо от качества изоляции дверей и окон, сырость и влага проникает даже сквозь толстые бетонные стены.
◊ На высыхание воды, использованной при строительстве: бетонные работы, побелка, штукатурка и т. п., может уйти от 1 до 2 месяцев.
◊ Влага, проникающая в кирпичную кладку в результате наводнения, выходит на поверхность очень медленно.
◊ Один из примеров, касающихся данного вопроса, это увлажнение материалов при хранении.
Влага, выделяемая из элементов здания или материалов (испарение), поглощается окружающим воздухом. Соответственно, повышается влажность воздуха, что в результате приводит к коррозии и формированию плесени, гнили, отшелушиванию краски и другими нежелательным повреждениям.

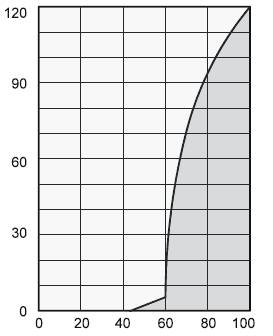

Нижеприведенный график - это пример скорости коррозии метала при различных уровнях влажности воздуха.
Время коррозии |
|
Относительная влажность воздуха, % |
Как Вы видите, скорость коррозии незначительна при относительной влажности воздуха менее 50 %, а при влажности воздуха менее 40 %, скоростью коррозии можно пренебречь. Но когда относительная влажность воздуха превышает 60 %, скорость коррозии значительно увеличивается.
Данный пример повреждения, вызванного влажностью, также применим для многих других материалов, таких как порошкообразные вещества, упаковочных материалов, древесины, и электронных устройств.
Существуют два различных подхода к сушке здания:
1. Нагревом с последующим воздухообменом:
Окружающий воздух нагревается для поглощения влаги и выводится наружу. Однако общая выработанная энергия теряется при выведении влажного воздуха наружу.
2. С помощью осушения воздуха:
Влажный воздух в закрытом помещении постоянно осушается, на основании принципа конденсации.
В отношении потребления энергии, осушение воздуха предлагает одно существенное преимущество:
Энергия нужна только для объема воздуха в данном помещении.
Механическая теплота, вырабатываемая во время осушения воздуха, незначительно повышает температуру воздуха в комнате.
При правильном использовании, осушитель воздуха потребляет только около 25 % энергии, которая потребляется при «нагревании и вентиляции».
Относительная влажность воздуха.
Окружающий воздух – это газовая смесь, в которой всегда содержится определенный процент воды в виде водяного пара.
Данный процент содержания воды указан в г на кг сухого воздуха (абсолютное содержание воды).
1 м3 сухого воздуха весит около 1,2 кг при 20° C.
В зависимости от температуры, каждый кг воздуха может впитывать только определенное количество водяного пара. Когда данное количество было впитано, воздух «насыщается» и относительная влажность воздуха становится 100 %.
Относительная влажность воздуха определяется как отношение между процентом водяного пара, содержащегося в воздухе в исследуемый момент и максимально возможным проценте водяного пара при такой же температуре.
Способность воздуха впитывать водяной пар увеличивается, при повышении температуры. Это значит, что максимально возможное (= абсолютное) содержание воды увеличивается, при повышении температуры.
Темп. °C | Содержание водяного пара в г/м3 в воздухе при влажности в | |||
40% | 60% | 80% | 100% | |
-5 | 1,3 | 1,9 | 2,6 | 3,3 |
+10 | 3,8 | 5,6 | 7,5 | 9,4 |
+15 | 5,1 | 7,7 | 10,2 | 12,8 |
+20 | 6,9 | 10,4 | 13,8 | 17,3 |
+25 | 9,2 | 13,8 | 18,4 | 23,0 |
+30 | 12,9 | 18,2 | 24,3 | 30,3 |
Конденсация водяного пара.
Максимально возможное количество водяного пара, которое может быть поглощено, увеличивается, когда воздух нагретый, но содержание водяного пара остается неизменным и соответственно сокращается относительная влажность.
Но, когда воздух охлажден, то максимально возможное количество водяного пара, которое может быть поглощено, постоянно сокращается, хотя остается неизменным количество водяного пара и, соответственно, повышается относительная влажность.
Если продолжается охлаждение воздуха, то способность поглощения в отношении максимально возможного количества водяного пара будет постоянно сокращаться, пока не станет равно содержанию водяного пара. Это является температурой точки росы.
Если охладить воздух ниже температуры точки росы, то содержание водяного пара станет выше, чем максимально возможное содержание водяного пара.
Водяной пар начнет вытесняться.
Он конденсируется, и превращается в воду, и, таким образом, извлекается из воздуха.
Запотевшее оконное стекло зимой или запотевшая бутылка, в которой содержится холодный напиток – это типичные примеры конденсации.
Чем выше относительная влажность воздуха, чем выше температура точки росы, и, следовательно, тем проще достичь температуры ниже точки росы.
Материалы для сушки.
Строительные материалы/задания поглощают значительное количество воды, например кирпич – 90-190 л/м3, тяжелый бетон - 140-190 л/м3, известняковый песчаник – 180-270 л/м3. влажные материалы, такие как кирпичная кладка, слушаться следующим образом:
Влага, находящаяся внутри материала, вытекает изнутри наружу.
Испарение происходит на поверхности = водяной пар поглощается окружающим воздухом
Воздух, обогащенный водяным паром, постоянно циркулирует через осушитель воздуха РЕМКО. Он осушается и выходит из установки в немного подогретом состоянии для того, чтобы снова поглотить влагу
Это позволяет постоянно уменьшаться влаге, содержащейся в материале, материал осушается.
В результате конденсация собирается в устройстве и сливается.

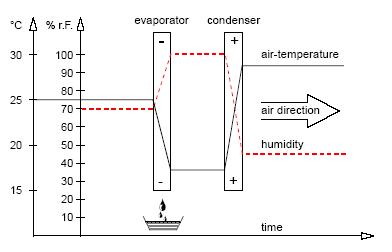

Поток воздуха охлаждается по пути сквозь/через испаритель-конденсатор, пока его температура не опускается ниже температуры точки росы. Водяной пар конденсируется и собирается в конденсационном лотке и дренируется.
Теплота конденсации
Энергия, передаваемая от конденсатора воздуху состоит из:
Теплоты, которая ранее была получена от испарителя.
Электрической, полезной мощности
Теплоты конденсации, высвобожденной превращением водяного пара в жидкую воду.
Когда жидкость превращается в газообразное состояние, энергия должна течь в обратном состоянии. Такая энергия называется теплота испарения. Она не повышает температуру, хотя используется для перехода жидкости в газообразное состояние. И наоборот, энергия высвобождается, когда газ превращается в жидкость, такая энергия называется теплота конденсации.
Теплота, вырабатываемая при конденсации и испарении – идентична.
Для воды она равна 2250 КДж/кг (4б18 КДж = 1 Ккал).
Это демонстрирует, что при конденсации водяного пара выделяется относительно большое количество энергии.
Если влажность, которую необходимо конденсировать не вырабатывается испарением внутри комнаты, а поступает снаружи, например, через вентиляцию, то таким образом вырабатываемая теплота конденсации будет поступать для нагрева комнаты.
Если требуется осушить материалы или комнаты, тепловая энергия циркулирует по кругу, т. е. поглощается во время испарения и высвобождается во время конденсации. Большее количество тепловой энергии вырабатывается, когда подаваемый воздух осушается, что выражается повышением температуры.
Обычно, время, необходимое для осушения не зависит от мощности установки, но определяется скоростью, с которой материал или элемент здания высвобождают влагу, содержащуюся в них.
Инструкции по технике безопасности
Осушители воздуха РЕМКО обеспечат высокую производительность и длительный срок службы благодаря качеству материалов и управлению функционированием.
Тем не менее, могут возникнуть опасности, если установка эксплуатируется лицами, не знакомыми с принципами ее работы, либо установка не используется по назначению!
◊ Запрещено устанавливать и эксплуатировать установку в помещениях, в которых имеется угроза взрыва.
◊ Запрещено устанавливать и эксплуатировать установку в помещениях, где в атмосфере содержится масло, сера, хлор или соль.
◊ Устанавливать установку только в вертикальное положение.
◊ Запрещено омывать установку струей воды.
◊ Запрещено блокировать воздухозаборное и выпускное отверстия.
◊ Сторона, с которой осуществляется забор воздуха, не должна быть загрязнена, и содержать незакрепленные объекты.
◊ Запрещено вставлять инородные объекты в установку.
◊ Запрещено накрывать установку во время работы.
◊ Запрещено перевозить установку во время работы.
◊ Избегайте сильной вибрации, по крайней мере, пока в резервуаре находится конденсат.
◊ Все электрические кабеля снаружи установки должны быть защищены от повреждения (например, от животных и т. п.).
◊ Обязательно проверьте, чтобы кабели соответствовали мощности, длине и назначению.
◊ Обязательно опорожнять конденсационную емкость перед каждой перевозкой установки.
◊ Установку необходимо перевозить только в вертикальном положении.
◊ Можно избежать повреждения компрессора, если подождать не менее 3 минут перед запуском установки.
◊ Запрещено эксплуатировать установку не по назначению или в целях, которые не указаны в настоящем руководстве пользователя.
В случае не соблюдения требований, мы не несем ответственности, и гарантия становится не действительной.
Любые работы, связанные с системой охлаждения и электрической системой, могут проводиться только уполномоченным персоналом!
Важная информация об утилизации!
◊ Установка использует экологически благоприятный холодильный агент R 407С, который не наносит вред озоновому слою.
◊ Холодильный агент/смесь нефтепродуктов в установке должен утилизироваться надлежащим образом в соответствии с общими положениями и местными требованиями.
Описание установки.
Установка была разработана для автоматической универсальной и бесперебойной осушки воздуха.
Благодаря её компактным размерам, её удобно транспортировать и устанавливать.
Установка работает в соответствии с принципом конденсации. Она оборудована системой охлаждения с замкнутым контуром, практически бесшумным вентилятором, не требующим частого обслуживания и силовым кабелем со штекером.
На панели управления установки расположены контрольные лампочки для проверки функций системы: зеленая контрольная лампа – «работает», и желтая контрольная лампа – «резервуар заполнен». Точное время работы записывается счетчиком числа рабочих часов.
Полностью автоматическая система управления установкой, резервуар для воды с защитой от перелива и патрубок для шланга гарантируют непрерывную работу установки.
Установка соответствует основным требованиям по технике безопасности и охране здоровья, установленным соответствующими положениями ЕС. Установка легка и безопасна в эксплуатации.
Функционирование
Если включить установку с помощью головного выключателя, то она начнет работу в полностью автоматическом режиме
|
|
|
|
|
|
|
|

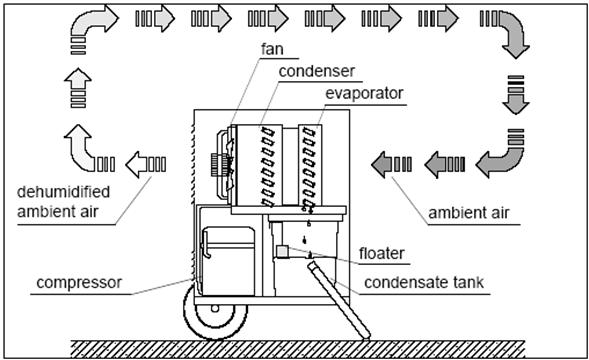

Диаграмма функционирования установки
Вентилятор всасывает влажный окружающий воздух через воздушный фильтр, испаритель и конденсатор, расположенный позади испарителя.
Теплота извлекается из воздуха на холодном испарителе. Воздух охлаждается, пока не достигает температуры, ниже точки росы и водяной пар, содержащийся в воздухе, осаждается виде конденсата или инея на тонких пластинках испарителя.
Осушенный, охлажденный воздух вновь разогревается в конденсаторе (радиаторе), а затем выводится наружу с температурой примерно на 3-5 градусов выше комнатной температуры.
Этот воздух, который теперь стал суше, вновь смешивается с окружающим воздухом. Благодаря непрерывной циркуляции окружающего воздуха через установку, относительная влажность воздуха постепенно сокращается до желательного значения относительной влажности.
Работа установки
Установка оборудована система оттаивания горячим паром с регулировкой температуры. Данная система оборудована контактным датчиком, расположенным между пластинами испарителя. При увеличении образования инея на испарителе, его способность поглощать тепло сокращается из-за изолирующих характеристик инея.
Следовательно, температура поверхности испарителя понижается.
Как только температура падает ниже заданного значения, циркуляция охлаждения переустанавливается в режим размораживания и процесс осушения приостанавливается на короткий промежуток времени.
Как только иней (лед) разморозился, и температура на датчике вновь повысилась, установка возвращается нормальный режим работы по осушению воздуха.
Когда температура воздуха достаточно высока, поверхность пластинок никогда не охлаждается настолько, чтобы началось формирование инея, следовательно, в таком режиме размораживание не нужно.
Осушители воздуха РЕМКО очень экономичны в эксплуатации.
В зависимости от комнатной температуры и влажности воздуха, потребляется только около 30-40% электрической энергии для мощности охлаждения установки.
Резервуар для конденсата
|
В зависимости от комнатной температуры и относительной влажности воздуха вода в резервуар конденсата капает непрерывно, либо только во время размораживания.
Резервуар для конденсата расположен в передней части под крышкой с фиксатором.
В резервуаре конденсата расположен поплавок, которые прерывает процесс осушки воздуха с помощью микровыключателя, в случае, если резервуар заполнен.
Установка прекращает работу и загорается желтая контрольная лампа А.
Для извлечения резервуара, выполните следующие действия:
Откройте крышку с фиксатором и слегка поднимите резервуар, а затем осторожно потяните его не себя и извлеките из установки. Откройте выдвижную часть (как показано выше) и вылейте конденсат.
Когда установка уже отключена, испаритель может продолжать размораживание из-за температуры окружающего воздуха. Проверьте, чтобы конденсат не капал!
Установка резервуара для конденсата
Мы рекомендуем, после его извлечения из установки, проводить очистку резервуара конденсата чистой тканью.
◊ Аккуратно установите чистый резервуар.
◊ Проверьте, чтобы небольшая черная наливная пробка вставлена в штуцер для шланга (как показано ниже).
Отсутствие наливной пробки может привести к опасности переливания.
◊ После установки резервуара конденсата, убедитесь, что он вставлен правильно.
◊ Установка начнет работу, только если вы правильно закроете крышку с фиксатором.
Уязвимое место
Проверьте, чтобы наливная пробка была вставлена надлежащим образом.

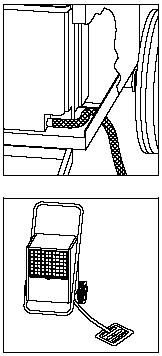

Эксплуатация с подключением шланга.

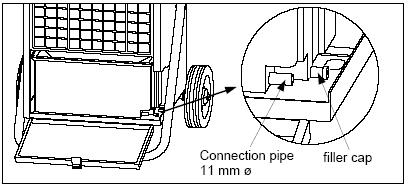

Резервуар конденсата оснащен штуцером для шланга. После того, как снимите наливную пробку, вы можете подсоединить стандартный водяной шланг (не включен в комплект поставки).
|
|
Подключение водяного шланга позволяет эксплуатировать установку без контроля в непрерывном режиме.
Откройте крышку с фиксатором и удалите наливную пробку из резервуара. Установите водяной шланг на штуцер шланга. Протяните водяной шланг через отверстие в нижней части установки.С правой стороны резервуара конденсата.
Закройте крынку с фиксатором, слегка надавив на нее. Проведите шланг для слива конденсата в емкость, расположенную ниже уровня установки.Проверьте, чтобы сливной шланг устанавливается на более низком уровне, так чтобы обеспечить беспрепятственный сток конденсата из резервуара.

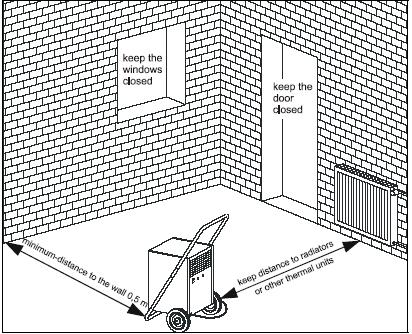

Расположение
◊ Расположить установку в вертикальном положении, так чтобы конденсат беспрепятственно стекал в резервуар для конденсата.
◊ Расположить установку, по возможности, по середине комнаты для обеспечения оптимальной циркуляции воздуха.
◊ Если это невозможно из-за условий в здании, убедитесь, что воздух может легко всасываться с передней части установки и выдуваться с задней части.
◊ Соблюдайте дистанцию от стен - 50 см.
◊ Запрещено располагать установку в непосредственной близости от радиаторов или других источников тепла.
◊ Комната, в которой происходит осушение и снижение влажности, должна быть закрыта, так чтобы воздух из окружающих помещений и снаружи не мог попасть внутрь.
◊ Необходимо, по возможности, избегать входить и выходить из данной комнаты.
◊ Можно добиться лучшей циркуляции воздуха, если расположить установку на высоте около 1 м от уровня пола.
|
|
Важная информация об электрических соединениях
◊ Если установка эксплуатируется в запыленном окружении, то необходимо предпринять соответствующие меры по техническому обеспечению и обслуживанию в соответствии с особыми условиями эксплуатации.
См. Главу «Техническое обеспечение и обслуживание».
◊ Электропроводка установки должна выполняться в соответствии с DIN VDE 0100, Часть 704 для источников подачи электрического тока, оборудованными автоматами защиты сети от остаточного тока.
◊ Когда установка монтируется во влажных помещениях, таких как ванные комнаты или кухни, то установка должны оборудоваться, за счет покупателя, автоматами защиты сети от остаточного тока, которые соответствуют положениям.
Включение
Необходимо проверить фильтр установки и тщательно очистить его, перед каждым включением. Если защитная решетка на всасывающем канале загрязнилась, то ее следует незамедлительно очистить, как показано в разделе «Техническое обеспечение и обслуживание».
230В/1~ 50 Гц / предохраниA
Установить выключатель в положение «I». Загорится зеленая контрольная лампа «работает».
Важные подсказки для монтажа:
◊ Удлинительные шнуры разрешается использовать, только если они полностью расправлены.
◊ Крышка с фиксатором напротив резервуара конденсата должна быть закрыта надлежащим образом (уязвимое место).
Эксплуатация с гигростатом
Гигростат РЕМКО (опция) поставляется в комплекте со специальным промежуточным штепселем.
Не следует располагать гигростат в непосредственной близости от установки
Установка включится автоматически, когда влажность в комнате превысит заданное значение.
Далее установка работает в полностью автоматическом режиме, пока не будет достигнуто заданное значение влажности или пока установка не отключится поплавком резервуара конденсата.
В таком случае, загорится желтая контрольная лампа «Резервуар полон».
Рабочий диапазон.
Производительность осушения зависит только от конфигурации комнаты, комнатной температуры, относительной влажности и точного соблюдения инструкций по монтажу.
Производительность осушения воздуха увеличивается при повышении температуры и относительной влажности воздуха.
Надежная работа гарантируется при следующих условиях:
◊ Комнатная температура от 6°С до 32°С.
◊ Относительная влажность от 40% до 100%.
Мы не гарантируем эффективную работу установки
, при комнатной температуре ниже 10 °C и относительной влажности менее 40 %.
Отключение установки.
Установить рабочий переключатель в положение «0».
Во избежание повреждения компрессора, необходимо подождать не менее 3 минут перед запуском установки
Перед длительными периодами хранения (установка не эксплуатируется).
1. Извлечь штекер из розетки питания (или переходной розетки).
2. Опорожнить резервуар конденсата и вытереть его сухой тканью.
3. Проверьте, что конденсат больше не капает!
4. Выполните указания по очистке воздушного фильтра.
5. Чтобы избежать попадания пыли внутрь установки, накройте ее, например, полиэтиленовой пленкой.
Транспортировка установки
Установка оборудована 2 колесиками и ручкой, чтобы ее было легче и удобнее перемещать.
Перед началом транспортировки установки, необходимо выключить установку и извлечь штепсель из розетки. Затем, опорожнить резервуар для конденсата. Обязательно транспортируйте и храните установку только в вертикальном положении, т. к. может оставаться влага в испарителе, в уловителе конденсата и в резервуаре конденсата.
Не тяните установку за силовой кабель.
Техническое обеспечение и обслуживание
Важно проводить регулярное техническое обслуживание и соблюдать некоторые принципы для обеспечения длительного срока службы и безаварийной работы установки.
Вся система охлаждения герметично запечатана и не содержит деталей, который может ремонтировать пользователь. Техническое обслуживание и ремонт данной системы разрешено проводить только в авторизированных сервисных центрах.
У всех движущихся частей есть постоянная смазка, не требующая частого технического обслуживания.
Необходимо проверять установку не реже одного раза в год, а также проводить полную очистку после длительных периодов, когда установка не эксплуатировалась.
Соблюдайте следующие положения:
◊ Пыль и другие вещества не должны скапливаться снаружи и внутри установки.
◊ Очищать установку разрешаться только с помощью сухой или слегка смоченной ткани.
◊ Запрещено прочищать установки под прямым потоком воды.
◊ Не использовать агрессивные чистящие вещества или очищающие средства, содержащие растворитель.
◊ Регулярно проверяйте загрязненность воздушного фильтра и защитной решетки. Чистите их, при необходимости.
◊ При необходимости заменяйте фильтр.
Очистка пылеулавливающего фильтра
◊ Слегка поднимите защитную решетку на всасывании воздуха и снимите ее, потянув вперед и вниз.
◊ Затем снимите пылеулавливающий фильтр.
◊ Прочистить фильтр продувание воздуха, или с помощью пылесоса.
◊ Если фильтр сильно загрязнен, тогда необходимо промыть его в теплом мыльном растворе (максимальная температура 40°С) а затем промыть его в чистой воде.
◊ Проверьте, чтобы фильтр был абсолютно сухим перед монтажом в установку, чтобы предотвратить повреждения установки.
◊ В случае очень сильного загрязнения, необходимо заменить пылеулавливающий фильтр.
◊ Запрещено пользоваться установкой без пылеулавливающего фильтра.
Только авторизированной компании разрешено проводить работы связанные с системой охлаждения и электрической системой.
Очистка конденсатора и испарителя.
Необходимо открыть корпус установки для проведения очистки конденсатора и испарителя. Данные операции можно проводить только специально авторизированным компаниям!
Перед началом проведения любых работ по техническому обслуживанию или иных описаных операция обязатльно выключайте штепсель из сетевой розетки!
Очистить установку согласно следующим инструкциям:

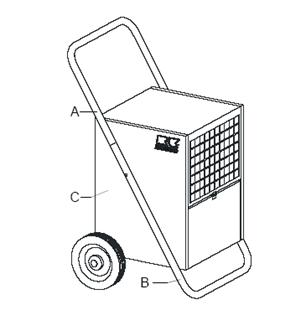

Отключить штепсель силового кабеля от розетки электропитания. Снять транспортную скобу А и установочную скобу В. Снять боковые пластины. Продуть воздух через пластины конденсатора, или очистить с помощью пылесоса, либо мягкой щеткой.Пожалуйста, очищайте конденсатор очень аккуратно – тонкие алюминиевые пластины можно легко сломать! Опасно: у пластин острые края, можно порезаться!
Запрещено прочищать установки под прямым потоком воды. Очистить пластины испарителя теплым мыльным раствором. Промыть чистой водой, чтобы удалить оставшиеся частицы мыла. Осторожно очистите внутренние и внешние поверхности установки, а также лопатки вентилятора. После этого просушите с помощью сухой ткани. Установите все детали в обратном порядке. Повести функциональную проверку и испытания электробезопасности!В случае обнаружения неисправностей
Данная установка была разработана на основе передовых методов производства и неоднократно тестировалась во время производства для обеспечения высококачественной эксплуатации.
Тем не менее, в случае возникновения проблем, воспользуйтесь следующим списком.
Установка не включается:
◊ Проверьте и осмотрите рабочий переключатель.
Должна гореть зеленая контрольная лампа «работает».
◊ проверьте штепсель силового кабеля.
◊ Проверьте подключение силового шнура.
230В / 1~ / 50 Гц
◊ Проверьте предохранители, установленные покупателем.
10 A соотв. 16А
◊ Проверьте, уровень наполнения резервуара конденсата, при необходимости опорожните.
◊ Проверьте, правильность положения резервуара конденсата, и чтобы крышка с фиксатором была правильно закрыта.
◊ Проверьте исправность микровыключателя резервуара конденсата.
◊ Проверьте настройки гигростата (дополнительное устройство). Установленное значение должно быть ниже, чем относительная влажность воздуха в комнате, где эксплуатируется установка.
◊ Проверьте промежуточный штепсель гигростата, он может быть поврежден или неправильно установлен.
Установка запускается, но не формируется конденсация:
◊ Проверьте комнатную температуру. Рабочий диапазон установки – от 3°C до 32 °C.
◊ Проверьте влажность.
Наименьшая относительная влажность - 40 %.
◊ Проверьте настройки гигростата и, при необходимости, установите меньшее значение.
◊ Проверьте загрязненность фильтра для очистки поступающего воздуха. Очистите, при необходимости.
◊ Проверьте загрязненность ребер испарителя и конденсатора, и, при необходимости, очистите их.
◊ Если испаритель покрыт льдом, проверьте работу автоматической системы размораживания, или проверьте температуру окружающего воздуха.
◊ Температура испарителя не ниже комнатной температуры. Проверить соответствующие системы автоматического размораживания и компрессор.
Из установки вытекает вода /конденсат:
◊ Проверьте, чтобы установка располагалась в вертикальном положении.
◊ Проверьте, чтобы наливная пробка закрывала штуцер шланга резервуара, что может произойти после подключения шланга или очистки.
Если после выполнения указанных проверок, установка все равно не работает надлежащим образом, вам необходимо обратиться в авторизированную сервисную компанию.
Технические характеристики
Модель серии | ETF 300 | ETF 550 | |
Рабочий диапазон, температура | °С | 3-32 | 3-32 |
Рабочий диапазон, влажность | % от вл | 40-100 | 40-100 |
Мощность осушения, макс. | л/сутки | 30 | 55 |
Мощность осушения при 30 °С / 80% от вл | л/сутки | 26,2 | 50,08 |
Мощность осушения при 20 °С / 70% от вл | л/сутки | 13,7 | 28,59 |
Мощность осушения при 10 °С / 60% от вл | л/сутки | 5,4 | 6,95 |
Производительность по воздуху | м3/час | 190 | |
Емкость резервуара конденсата | литр | 6,5 | 6,5 |
Мощность охлаждения при 5°С tV /45°С tk | кВт | 1,29 | 2,1 |
Объем воздуха | м3/час | 350 | 600 |
Хладагент (без вредных примесей) | - | R134а | R470С |
Кол-во хладагента | г | 260 | 260 |
Электропитание | В/Гц | ~230 / 50 | ~230 / 50 |
Сила тока | А | 3,3 | 3,8 |
Потребляемая мощность, макс | кВт | 0,65 | 0,82 |
Потребляемая мощность, при 20 °С/ 70% отн. вл. | кВт | 0,45 | 0,60 |
Ток предохранителя | А | 10-16 | 16 |
Уровень звукового давления, LpA 1m1) | dB (A) | 48 | 59 |
Размеры общая длина | мм | ||
общая ширина | мм | 540 | 555 |
общая высота | мм | ||
Вес | кг | 35,5 | 41 |
1) измерение звука (без воздушного рукава) DIN 45635-D1-KL3
2) размеры без транспортировочной ручки
Принципиальная схема.
| Н1 = контрольная лампа, зеленая (резервуар полон) Н2 = контрольная лампа, зеленая (работает) К1 = реле времени (t = 30 мин/ макс поз.) M1 = компрессор M2 Двигатель вентилятора Р1 = счетчик отработанных часов S1 = главный переключатель S2 = микро выключатель S3 = термостат размораживания Y1= магнитный клапан Comp. A = Принципиальная схема ETF 300 Comp. B = Принципиальная схема ETF 550 |
Запрещены любые режимы работы, кроме указанных в настоящей инструкции!
При не соблюдении настоящего положения, теряется право на гарантийные обязательства и требование возмещения ущерба.
Чтобы мы могли рассмотреть претензии по гарантийным обязательствам, касающиеся материалов, покупатель должен полностью заполнить «гарантийный талон», который прилагается ко всем нагревательным установкам в процессе покупки установки.
Трёхмерное представление деталей ETF 300
Мы оставляем за собой право вносить изменения в размеры или дизайн с целью улучшения технических характеристик.
Список запасных частей ETF 300
№ п/п | Наименование | Иден. № |
1 | Защитная решетка на всасывании воздуха | 1104487 |
2 | Пылеулавливающий фильтр | 1104486 |
3 | Корпус | 1104551 |
4 | Боковая пластина, правая | 1104552 |
5 | Транспортная скоба | 1104553 |
6 | Контрольная лампа, желтая | 1105512 |
7 | Контрольная лампа, зеленая | 1105514 |
8 | главный переключатель | 1102248 |
9 | комплект теплообменника | 1104464 |
15 | лопатка вентилятора | 1104465 |
16 | диск муфты сцепления | 1108014 |
17 | двигатель вентилятора | 1104466 |
18 | крепление двигателя | 1104554 |
19 | реле времени | 1104467 |
20 | коннектор, реле | 1104468 |
25 | Компрессор | 1104469 |
26 | электромагнитный клапан | 1104470 |
27 | термостат размораживания с датчиком | 1104471 |
28 | микро выключатель | 1104472 |
29 | электрический кабель | 1101320 |
30 | отвод кабеля | 1104562 |
35 | вал | 1104474 |
36 | колесико | 1102155 |
37 | кольцевой замок колесика | 1101622 |
38 | крышка колесика | 1101623 |
40 | Пусковой барабан | 1104475 |
41 | пусковой конденсатор | 1104476 |
42 | главная рама | 1104555 |
43 | стойка-скоба | 1104556 |
44 | резиновая пробка | 1104479 |
45 | резервуар конденсата | 1104480 |
46 | наливная пробка | 1104481 |
47 | блокировочное устройство крышки с фиксатором | 1104482 |
48 | крышка с фиксатором | 1104491 |
49 | поплавок | 1104484 |
50 | трубопровод для жидкости осушителя | 1104485 |
55 | боковая пластина, левая | 1104557 |
56 | счётчик числа часов работы | 1105515 |
При заказе запасных частей, пожалуйста, указывайте Иден. № и номер установки (см. на дощечке с обозначением типа)!
Трёхмерное представление деталей ETF 550
Мы оставляем за собой право вносить изменения в размеры или дизайн с целью улучшения технических характеристик.
Список запасных частей ETF 550
№ п/п | Наименование | Иден. № |
1 | Защитная решетка на всасывании воздуха | 1104501 |
2 | Пылеулавливающий фильтр | 1104500 |
3 | Корпус | 1104502 |
4 | Боковая пластина, правая | 1104503 |
5 | Транспортная скоба | 1104504 |
6 | Контрольная лампа, желтая | 1105512 |
7 | Контрольная лампа, зеленая | 1105514 |
8 | главный переключатель | 1102248 |
9 | комплект теплообменника | 1104505 |
10 | лопатка вентилятора | 1104506 |
11 | диск муфты сцепления | 1108014 |
12 | двигатель вентилятора | 1104507 |
13 | реле времени | 1104467 |
14 | коннектор, реле | 1104468 |
15 | компрессор | 1104508 |
16 | электромагнитный клапан | 1104470 |
17 | термостат размораживания с датчиком | 1104471 |
18 | микро выключатель | 1104472 |
19 | электрический кабель | 1101320 |
20 | отвод кабеля | 1104473 |
21 | вал | 1104509 |
22 | колесико | 1102155 |
23 | кольцевой замок колесика | 1101622 |
24 | крышка колесика | 1101623 |
25 | крепление двигателя | 1104510 |
26 | пусковой конденсатор | 1104511 |
27 | главная рама | 1104512 |
28 | стойка-скоба | 1104516 |
29 | резиновая пробка | 1104479 |
30 | резервуар конденсата | 1104480 |
31 | наливная пробка | 1104481 |
32 | блокировочное устройство крышки с фиксатором | 1104482 |
33 | крышка с фиксатором | 1104513 |
34 | поплавок | 1104484 |
35 | трубопровод для жидкости осушителя | 1104485 |
36 | боковая пластина, левая | 1104514 |
37 | счётчик числа часов работы | 1105515 |
При заказе запасных частей, пожалуйста, указывайте Иден. № и номер установки (см. на дощечке с обозначением типа)!
REMKO GmbH & Co. KG
Klima und Warmetechnik
D-32791 Lage, Im Seelenkamp 12
D-32777 Lage, PO Box 1827
Тел.: +
Факс: +49 (52
Эл. почта *****@***de
Веб-сайт www. remko. de
Эксклюзивный дистрибьютор
В России т. (4
E-mail *****@***su
Internet www. remko. su
