Двухголовочная лазерная машина сери SG HX 1290 SG/HX 1690 SG

Двухголовочная лазерная машина сери SG

HX 1290 SG/HX 1690 SG

Установленные в лазерной машине 2 лазерные головки увеличивают производительность в 2 раза. Машина широко применяется для изготовления сувенирной продукции, подарков, в рекламе, искусстве, ремесле, а так же легкой промышленности.

Лазерная машина имеет автоматизированный контроль и высокую точность изготовления продукции. Машина предназначена для раскроя листовых пластиков, кожи, ткани, фанеры, дерева и т. д. При этом имеется возможность наносить гравировку высокого качества. Большая мощность лазерной трубки позволяет резать материал большой толщины за один проход.

Эта модель лазерного оборудования совмещает в себе две функции: быстрая лазерная резка и точная гравировка. Стол у лазерной машины размером 1200х900/1600х900 мм с возможностью протяжки материала по оси Y, это позволяет резать достаточно крупные изделия и при этом наносить на них гравировку с хорошей четкостью, минимальный размер гравировки букв 1,5х1,5 мм.

На данной модели лазерных машин мощность трубки составляет 60/80 W, что позволяет резать материал большой толщины (акрил до 30 мм) за 1 проход.

Лазерная машина оборудована ЖК дисплеем с клавиатурой, а так же USB портом, это позволяет управлять лазерным оборудованием как с компьютера, так и с клавиатуры.

Встроенная память лазерной машины может хранить в себе рабочие файлы, которые отображаются на экране машины.

Для удобства обслуживания предусмотрены съемные окна, что делает возможным замену лазерной трубки на более мощную( 120 W )

Лазерные машины и навесное оборудование работает от 220 V.

Модель	HX1290SG	HX1690SG
Рабочая поверхность, мм	1200х900	1600х900
Мощность лазера, Вт	60/80	60/80
Тип лазера	СО2(две лазерные головки, две лазерные трубки)	СО2(две лазерные головки, две лазерные трубки)
Регулировка мощности лазера	Аппаратное, программное	Аппаратное, программное
Режим управления	Шаговый двигатель	Шаговый двигатель
Максимальная глубина резки (акрил), мм	30	30
Точность позиционирования, мм	0,015	0,015
Скорость гравировки, мм/с	500	500
Скорость резки, мм/с	500	500
Минимальный размер гравирования букв, мм	1,5х1,5	1,5х1,5
Рабочая температура, °С	10-45	10-45
Программное обеспечение	CorelDraw, AutoCad, PhotoShop, ArtCut	CorelDraw, AutoCad, PhotoShop, ArtCut
Поддерживаемые форматы	PLT, DXF, BMP, JPG, GIF, PNG, TIF	PLT, DXF, BMP, JPG, GIF, PNG, TIF
Интерфейс	USB	USB
Концевые датчики	Герконы	Герконы
Срок службы лазерной трубки, ч	1500	1500
Электропитание	220V±10% 50HZ или 110V±10% 60HZ	220V±10% 50HZ или 110V±10% 60HZ
Дополнительное оборудование	система охлаждения	система охлаждения

В лазерном оборудовании предусмотрена удобная настройка отражающих линз с помощью трех регулировочных болтов.

Установлен шаговый двигатель.

Удобная панель управления лазерной машины позволяет быстро менять параметры работы машины, при этом показывая их на ЖК экране. Для защиты машины от несанкционированного включения имеется ключ.

Перемещение по оси Y происходит по двум рельсовым направляющим тайваньского производства.

для удобства работы на лазерной машине предусмотрена подсветка рабочей области

Стол у лазерной машины ячеистый размером 1200х900/1600х900 мм с возможностью протяжки материала по оси Y, это позволяет резать достаточно крупные изделия.

Конструкция удаления дыма установлена под ячеистым столом, что эффективно удаляет дым и позволяет удерживать материал на столе.

Ролики и ремни

На данной модели лазерных машин мощность трубки составляет 60/80W, что позволяет резать материал большой толщины(акрил до 30мм) за 1 проход.

Вытяжка

Оптическая система

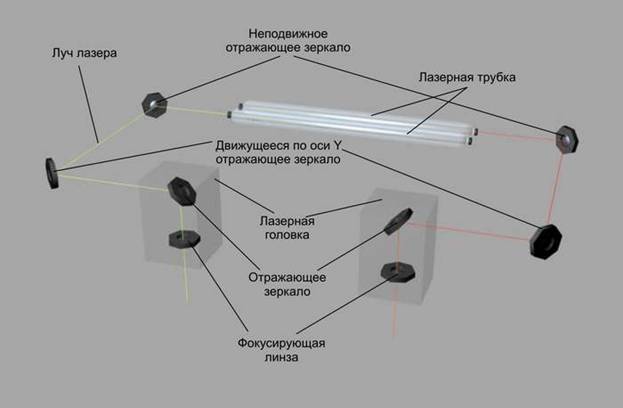

Оптическая система лазерной машины состоит из двух лазерных трубок, шести отражающих зеркал и двух фокусирующих линз.

Лазерная трубка заряжена смесью газов СO2-N2-He, имеет максимальную мощность 80 Вт и длину волны 10,6 мкм. В лазерно-гравировальной машине используются три линзы отражения и одна фокусная линза. Линзы отражения закреплены на первой, второй стойке и лазерной головке. Лазерный луч формируется в лазерной трубке, отражается от неподвижно стоящей отражающей линзы, затем от линзы, движущейся по оси Y и попадает в линзу, находящуюся в лазерной головке. Отражаясь от нее, луч лазера проходит через фокусирующую линзу и попадает на материал. При воздействии луча лазера на материал происходит плавление или испарение материала.(технологии)

Фокусирующая линза, используемая на данных моделях лазерных машин имеет фокусное расстояние 40 мм. Для того, чтобы получить максимальную мощность от лазерной трубки, лазерный луч должен проходить через центры отражающих зеркал и попадать точно в центр фокусирующей линзы. Это основной принцип настройки оптической системы лазерной машины.

Оптическая система лазерного оборудования боится грязи. Для долгой и надежной работы лазерной машины необходимо перед каждой рабочей сменой протирать линзы специальным раствором.

Отражатели закреплены тремя винтами с пружинами. Монтаж проводить аккуратно, не касаясь поверхностей линз. Фокусная линза установлена внутри лазерной головки с помощью кольца и резиновой прокладки. Для ее установки необходимо снять лазерную головку. Аккуратно вставить линзу, не трогая ее поверхность и не царапая, потом резиновую прокладку и закрепить с помощью кольца. При установке линзу необходимо положить выпуклой стороной вниз. Отражающие линзы настраиваются с помощью трех болтов, расположенных сзади. Отражающая и фокусирующая линзы в лазерной головке не нуждаются в настройке.

Механическая часть

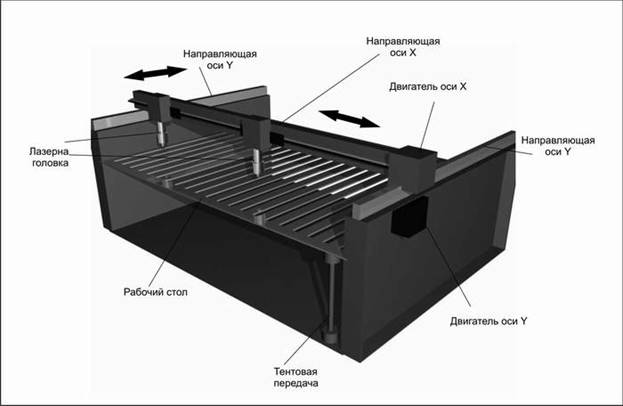

Механическая часть лазерных машин состоит из шаговых двигателей, зубчатых ременных передач и линейных направляющих. Собранная воедино она составляет координатный стол лазерной машины. Управление механической системой лазерного оборудования происходит как с машины, так и с компьютера. При подаче импульсов на микрошаговый двигатель происходит его вращение на определенный градус, и через зубчатую ременную передачу происходит перемещение по оси. Вращательное движение шагового двигателя через зубчатый шкив передается ремню для преобразования в поступательное.

Высокопрочные ремни обеспечивают высокие скорости перемещения головки и высокую точность при лазерной гравировке и лазерной резке. Стальные закаленные направляющие и блоки с закрытыми подшипниками не требуют специального обслуживания и обеспечивают надежную и стабильную работу машины.

Во все передаточные механизмы механической части запрессованы подшипники качения, это увеличивает срок службы лазерной машины

В лазерных машинах установлены механизмы натяжения ремней.

На данной модели лазерной-гравировальной машины для передвижения по направляющим установлены роликовые подшипники.

На лазерном оборудовании установлены направляющие тайваньского производства компании АМТ.

Для продления срока службы направляющих и подшипниковых пар на лазерных машинах установлены масленки для смазки.

Электрическая часть

Лазерная машина работает от сети 220V, возможно подключение к сети 110V. Для защиты лазерной машины от скачков напряжения используется предохранитель.

Электрическая схема лазерного оборудования состоит из блоков высокого напряжения лазерной трубки, блоков питания и управления шаговым двигателем, блока питания, материнской платы. Кроме того, предусмотрена защита человека и лазерной машины(заземление). Концы лазерной трубки припаяны к проводам блока высокого напряжения и должны быть обязательно заизолированы! Напряжение, подаваемое на лазерную трубку – 26000/28000 V.

Всем процессом работы лазерного оборудования управляет материнская плата, которая подключается к компьютеру через USB порт.

При выполнении различных работ мощность лазера используется не на 100%. Например, при резке акрила она составляет примерно 80% от номинальной мощности. Это увеличивает срок службы лазерной трубки.

Общая потребляемая мощность лазерной машины составляет 3,2 КВт. Материнская плата лазерной машины очень чувствительна к скачкам напряжения, при сборке машины необходимо установить стабилизатор напряжения 5 КВт, а так же заземлить(это необходимо для продления срока службы лазерной машины и безопасной работы оператора).

Программное обеспечение

В комплекте с лазерной машиной идет диск со специально разработанной программой LaserCut5 и ключом защиты, без которого программное обеспечение не работает. Программа может устанавливаться как отдельно, так и встраиваться в программы Corel Draw(11, 12, 13 версии) и Auto Cad (все версии до 2006 г).

Файлы для работы можно создавать как в самой программе, так и импортировать. Данная программа имеет возможность импорта как векторных(Corel Draw, Auto Cad), так и растровых(PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO) файлов.

Для каждого отдельного вектора или группы векторов можно применять различные настройки лазерной машины. Программа позволяет выделять каждый вектор или группу векторов файла и в отдельности на каждый из них задавать свои параметры и режимы(гравировка, резка, мощность, скорость), после чего файл загружается в память лазерной машины.

Данная программа позволяет в один заход производить лазерную резку и гравировку материала.

Программа позволяет задавать точку начала обработки материала на рабочем столе лазерной машины, направление обработки и последовательность действий.

В программе имеется режим симуляции, который позволяет на экране монитора увидеть, как лазерная машина будет обрабатывать подготовленный материал.

Программа позволяет рассчитать реальное время, затрачиваемое на выполнение работы.

Так же программа выполняет множество других функций, которые описаны в инструкции, прилагающейся к лазерной машине.

При установке на ПК требует 12 МБ памяти жесткого диска, работает в операционной системе Windows.

Комплектация

Комплектация лазерного оборудования:

лазерно-гравировальная машина; лазерная трубка; программное обеспечение LaserCut 5.0, встраиваемое с Corel Draw, Auto Cad, с электронным ключом; дымосос с гибкими шлангами; водяная помпа; воздушный компрессор; стол из алюминия; инструкция по установке оборудования и работе с программным обеспечением;

комплект ключей для сборки и настройки машины.
