Рис. Клапан обратный шаровой

Предназначен для автоматического перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.

Конструкция клапанов обратных позволяет проводить профилактический ремонт в полевых условиях. Клапаны выпускаются с правым и левым направлением витков присоединительных резьб.

Температура рабочей среды - до 100˚С

Рабочая среда – нефть, газ, газоконденсат, вода,

раствор СаСl2, буровые растворы

Коррозионное исполнение - для среды с объемным содержанием CO2 до 6%

Климатическое исполнение - УХЛ по ГОСТ 1515

ТУ 3665--2004
№ п/п
Шифр изделия
Грузоподъ-емность, т
Присоединит.
резьба
Габариты, мм
Рабочее давление, МПа
Диаметр внутреннего прохода, мм
Стоимость изделия без НДС, руб.
Диам.
Длина

ГОСТ 28487

1.

КОШЗ-73-35

80

З-73

86

300

35

28

9700

2.

КОШЗ-73Л-35

З-73LH (Левая)

3

КОШЗ-76-35

107

3-76

105

3103

35

28

10000

4.

КОШЗ-76Л-35

3-76LH (Левая)

5.

КОШЗ-86-35

114

3-86

108

320

35

36

11500

6.

КОШЗ-86Л-35

3-86LH (Левая)

7.

КОШЗ-88-35

155

3-88

108

320

35

36

11900

8.

КОШЗ-88Л-35

3-88LH (Левая)

9.

КОШЗ-102-35

114

3-102

130

360

35

50

13200

10.

КОШЗ-102Л-35

3-102LH (Левая)

11.

КОШЗ-108-35

120

3-108

133

380

35

50

13800

12.

КОШЗ-108Л-35

3-108LH (Левая)

13.

КОШЗ-117-35

263

3-117

140

400

35

50

15000

14.

КОШЗ-117Л-35

З-117LH (Левая)

15.

КОШЗ-121-35

190

3-121

146

420

35

58

16900

16.

КОШЗ-121Л-35

3-121LH (Левая)

17.

КОШЗ-122-35

190

3-122

146

420

35

58

16900

18.

КОШЗ-122Л-35

3-122LH (Левая)

19

КОШЗ-133-35

195

3-133

155

430

35

62

20000

20.

КОШЗ-133Л-35

3-133LH (Левая)

21.

КОШЗ-147-35

270

3-147

178

460

35

70

22900

22.

КОШЗ-147Л-35

3-147LH (Левая)

23.

КОШЗ-152Л-35

400

3-152

197

460

35

78

24000

24.

КОШЗ-152Л-35

3-152LH (Левая)

ГОСТ 633

25.

КОШТ-33-70

12

НКТ 33

48,3

200

70

22

9200

26.

КОШТ-48-70

18

НКТ 48

63,5

220

70

36

10000

27.

КОШТ-60-35

30

НКТ 60

73

250

35

44

10900

28.

КОШТ-73-35

50

НКТ 73

89

270

35

54

11200

29.

КОШТ-89-35

60

НКТ 89

108

310

35

66

12200

Все изделия поставляются с комплектом запасных частей и руководством по эксплуатации.

НЕ нашли? Не то? Что вы ищете?

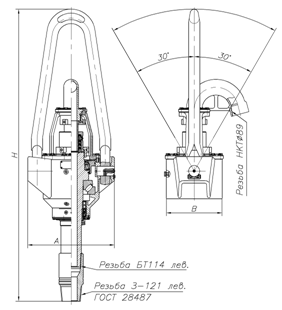

ВЕРТЛЮГИ БУРОВЫЕ

Предназначены для удержания на весу вращающегося бурильного инструмента, с одновременным подводом промывочной жидкости в колонну труб при бурении и промывке скважин.

ПРЕИМУЩЕСТВА:

·  Увеличено давление прокачиваемой жидкости

·  Снижены текущие ремонтные расходы за счет обеспечения быстрой смены верхнего и нижнего уплотнений ствола и грязевой трубы.

·  Повышена долговечность работы вертлюга на

·  Уменьшена масса и габариты за счет применения современных сферических подшипников.

·  Значительно снижены эксплуатационные расходы.

·  Имеются модификации буровых вертлюгов с удлиненным штропом и дополнительным вводом в отводе * для спуска геофизического инструмента.

·  ТУ

Вариант исполнения отвода*
Показатели

ВБ-80-21

ВБ-125-21

рузоподъемность, кН (т)

1

Наибольшее давление прокачиваемой жидкости, МПа

21

21

Наибольшая частота вращения ствола, об/мин

200

200

Диаметр условного прохода, мм

75

75

Присоединительная резьба

З-121 левая

З-133 левая

Габариты HxAxB, мм

1830х520х350

1845х555х375

Габариты HxAxB с удлиненным штропом, мм

-

2395х555х375

Масса, кг

340

390-4

Цена без НДС, руб.

Вертлюги поставляются с комплектом запасных частей и руководством по эксплуатации.

Поставка в течение 35 рабочих дней после предоплаты

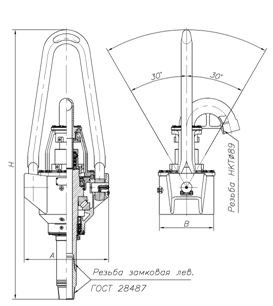

ВЕРТЛЮГИ БУРОВЫЕ

Предназначены для удержания на весу вращающегося бурильного инструмента, с одновременным подводом промывочной жидкости в колонну труб при бурении и промывке скважин.

ПРЕИМУЩЕСТВА:

·  Увеличено давление прокачиваемой жидкости

·  Снижены текущие ремонтные расходы за счет обеспечения быстрой смены верхнего уплотнения грязевой трубы.

·  Уменьшена масса и габариты за счет применения современных сферических подшипников.

·  Значительно снижены эксплуатационные расходы.

·  Имеются модификации буровых вертлюгов с удлиненным штропом и дополнительным вводом в отводе * для спуска геофизического инструмента.

·  ТУ

Вариант исполнения отвода*
Показатели

ВБ-160-32

ВБ-250-35

Грузоподъемность, кН (т)

1

2

Наибольшее давление прокачиваемой жидкости, МПа

32

35

Наибольшая частота вращения ствола, об/мин

200

200

Диаметр условного прохода, мм

75

75

Присоединительная резьба

З-140 левая

З-152 левая

Габариты HxAxB, мм

2000х550х400

2000х840х580

Габариты HxAxB с удлиненным штропом, мм

2550х550х400

2550х840х580

Масса, кг

420-480

650-730

Цена без НДС, руб.

Вертлюги поставляются с комплектом запасных частей и руководством по эксплуатации.

Поставка в течение 80 рабочих дней после предоплаты

Предоплата - 50% от цены заказа.

ВЕРТЛЮГ ЭКСПЛУАТАЦИОННЫЙ

Предназначены для удержания на весу вращающегося бурильного инструмента, с одновременным подводом промывочной жидкости в колонну труб при бурении и промывке скважин.

ПРЕИМУЩЕСТВА:

·  Увеличено давление прокачиваемой жидкости со 18 до 21 МПа.

·  Снижены текущие ремонтные расходы за счет обеспечения быстрой смены верхнего уплотнения грязевой трубы.

·  Повышена долговечность работы вертлюга

·  Уменьшена масса и габариты за счет применения современных сферических подшипников.

·  Значительно снижены эксплуатационные расходы.

·  ТУ
Показатели

ВЭ-80-21

Грузоподъемность, кН (т)

Наибольшее давление прокачиваемой жидкости, МПа

21

Наибольшая частота вращения ствола, об/мин

100

Диаметр условного прохода, мм

75

Присоединительная резьба

З-121 левая

Габариты HxАxB, мм

1830х520х350

Масса, кг

330

Цена, без НДС руб.

Вертлюги поставляются с комплектом запасных частей и руководством по эксплуатации.

Поставка в течение 30 рабочих дней после предоплаты
