Инструкция пользователя CMS

Инструкция пользователя CMS

Оглавление

Глава 1 Справка................................................................................................................................................ 2

Глава 2 Инструкция по установке................................................................................................................... 3

Глава 3 Основные функции.............................................................................................................................. 6

Глава 4 Экран..................................................................................................................................................... 8

Глава 5 Система............................................................................................................................................... 10

Глава 6 Уч. записи........................................................................................................................................... 22

Глава 7 Журнал событий................................................................................................................................. 24

Глава 8 Запись.................................................................................................................................................. 25

Глава 9 Дополнительно................................................................................................................................... 28

Приложение A Аббревиатуры........................................................................................................................ 34

Приложение B Основные параметры............................................................................................................. 34

Глава 1 Справка

1.1 Общая информация

Эта программа содержит множество функций и распределенную архитектуру с интегрированными окнами, учетными записями, различными языками, двухсторонней связью, электронной картой, центром тревог, возможно, использовать с несколькими DVR или с одним.

Эта инструкция только для подключения к DVR, описание возможностей программы, для специальных функций подключаемого оборудования, пожалуйста, обратитесь к описанию этих систем.

1.2 Функции

1.2.1 Пользовательский и управленческий учет.

Поддерживает N уровень организации, пользовательские и управленческие настройки.

1.2.2 Данные системных служб.

Все получаемые данные поддерживают data interface technology, также программа поддерживает базы данных такие как: SQL, MYSQL, и XML.

1.2.3 Поддержка добавки и редактирования устройств из EXCEL.

Программа поддерживает добавку устройств из списка EXCEL, что удобно для добавки большого количества устройств и их обслуживания.

1.2.4 “Умный” видео протокол передачи.

Протокол разработан специально для максимального использования сетевого адаптера, если в сети действуют ограничения, то при его снижении, система подстроиться под него.

1.2.5 Расширенная архитектура.

Поддерживает мульти-серверно координированную работу, “умная” сбалансированная загрузка сети, гибкая добавка серверов и расширения системы. Эффективное использование.

1.2.6 Качественный видео просмотр.

В процессе режима просмотра в реальном времени, система поддерживает тревоги, запись, воспроизведения, и контроля состояния каждого записываемого канала.

1.2.7 Динамически регулируемый буфер декодирования.

Динамически распределяемая частота, при подключении, когда необходимо разделить ее между подключенными пользователями.

1.2.8 Поддержка shelf технологии.

Модульная разработка и регулируемо-собираемые программы.

1.2.9 Центральное управление.

Централизованное управление данными. Удаленные пользователи могут просматривать видео в реальном времени, создавать архив и воспроизводить его по сети.

1.2.10 Простота использования

В режиме управления, пользователи могут легко настраивать или управлять модулями программы, такими как Е-карта.

1.2.11 Интеграция

Система может использовать различные добавочные функции: Тревоги, Голосовое общение.

1.2.12 Высокая надежность

Система спроектирована с защитой от ошибок.

1.2.13 Расширяемость

Система создана с учетом возможного расширения и адаптации под нужды пользователей.

1.2.14 Поддерживается сетевая сбалансированная загрузка.

1.2.15 Поддерживается несколько устройств, а также возможность увеличения устройств по сети.

1.2.16 Поддержка мульти языкового интерфейса.

1.2.17 Поддержка воспроизведения 4 каналов.

1.2.18 Поддержка подключения к нескольким устройствам и просмотру множества видео. (В реальном времени и воспроизведении)

1.2.19 Сохранение данных в XML

Глава 2 Инструкция по установке

2.1 Требования для запуска

2.1.1 Технические.

Процессор  P4/2.0Ггц

Видеокарта должна поддерживать аппаратное ускорение (такие как ATI, TNT2/PRO, но желательно ATI9800 и выше, двухканальная, объем памяти больше 128Мб.

Примечание: если необходимо хорошее качество отображения, видеокарта и процессор должны соответствовать требованиям.

Сетевая карта: 100/1000Mб

2.1.2 Программа.

CMS этой версии может запускаться на ОС Vista, Win XP, Win2000, Win2003 и Win2007, но не поддерживает windows 98.

Пожалуйста, закройте все антивирусные программы и отключите файерволл, чтобы программа установилась корректно, иначе возможно нельзя будет добавить DVR.

2.2 Установка

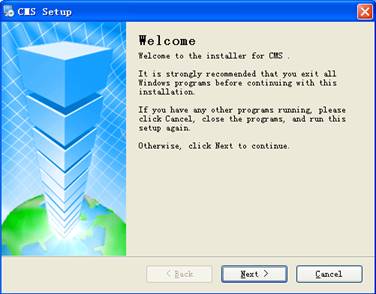

2.2.1 Найдите "JS_CMS_Russia_V1.0.2.1.T..exe " на установочном диске и запустите иконку.

2.2.2 Нажмите “Далее”, как указано на картинке снизу.

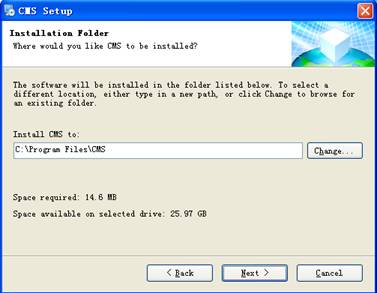

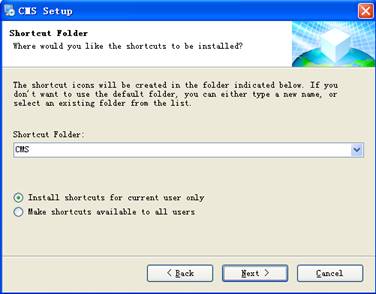

2.2.3 Нажмите "Далее", затем выберите доступ для этой программы как на картинке снизу.

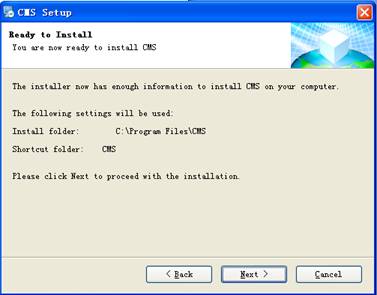

2.2.4 Для завершения настройки и продолжения установки нажмите "Далее".

2.2.5 Нажмите "Завершить" чтобы завершить установку, в то же время на рабочем столе появится иконка программы .

Пожалуйста, прочтите главы 3, 4, 5 этой инструкции, чтобы использовать эту программу.

2.2.6 Вход

По-умолчанию пользователь назван “super”, а пароль отсутствует. Вы можете выбрать «сохранить пароль» и «автоматический вход» при запуске программы.

После завершения загрузки, основное меню будет отображено.

Глава 3 Основные функции

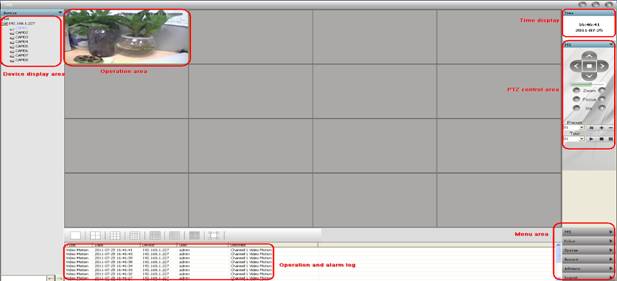

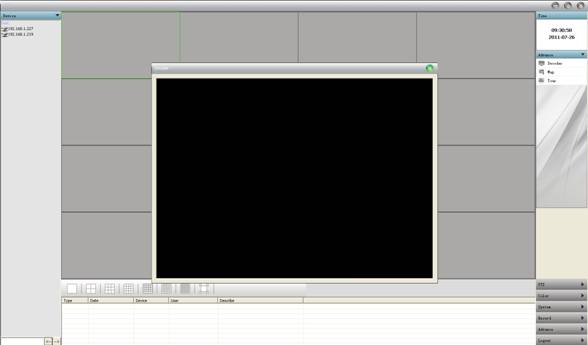

3.1 Главное меню CMS

Дважды нажмите на имя устройства, чтобы подключиться, и затем нажмите еще раз, чтобы выбрать видео.

3.1.1 Отображение устройств

В этой зоне, вы можете видеть доступные устройства и настройки администратора, нажмите на имя устройства или канала, чтобы изменить просмотр в реальном времени.

3.1.2 Видео

Вы можете просматривать видео устройств в реальном времени.

3.1.3 Время

3.1.4 PTZ

3.1.5 Журнал операций

Здесь будут отображаться тревоги; производимые операции; системная информация.

3.1.6 Меню

Доступ к меню и подменю программы.

Таблица 1 Меню

No.	Основное меню	Первое подменю	Второе подменю	Функции & описание	Права доступа
1	Просмотр			Нажмите кнопку «Монитор» для выбора просмотра, переключения между каналами и созданием снимков экрана, открытия и закрытия меню.	Админ/Польз.
2	PTZ			Управление камерами вверх, вниз, влево, вправо, стоп с панели. Регулирование скорости, приближения, фокусирования, IRIS, предустановками и турами.	Админ/Польз.
3	Цвет			Настройка яркости, контрастности, насыщенности и оттенка видео экрана.	Админ/Польз.
4	Система	Менеджер устройств	Добавить зону	Добавить зону для всех устройств.	Админ/Польз.
Добавить устройство	Добавить устройство для просмотра видео.	Админ/Польз.
5	Изменить	Изменить имя устройства, его ip, имя пользователя или пароль.	Админ/Польз.
6	Удалить	Удалить устройство из списка.	Админ/Польз.
7	Локальная конфигурация	Основные	Выбрать диск, список дисков и журнал обслуживания.	Админ/Польз.
8	Тревоги	Включить аудио-оповещение по тревоге.	Админ/Польз.
9	Учетные записи	Группы	Добавление и удаление групп пользователей, распределение прав.	Админ
10	Польз.	Добавление, удаление и управление пользователями, настройка отображения имен пользователей, паролей и прав для доступа в меню.	Админ
11	Журнал событий		Просмотр журнала тревог и произведенных операций.	Админ/Польз.
12	Запись		Воспр.	Поиск и воспроизведение записанных файлов.	Админ/Польз.

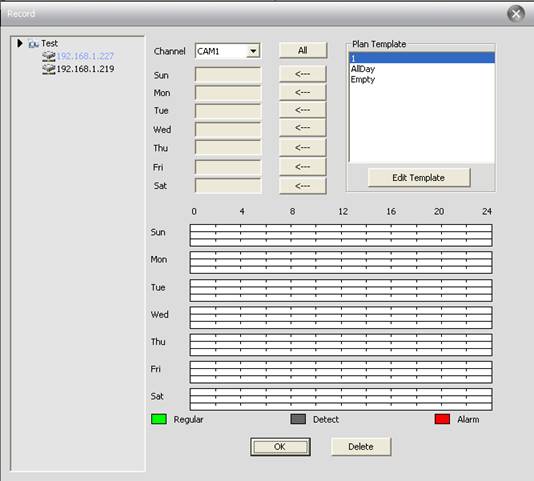

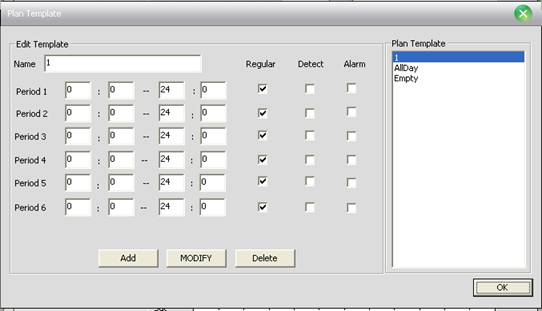

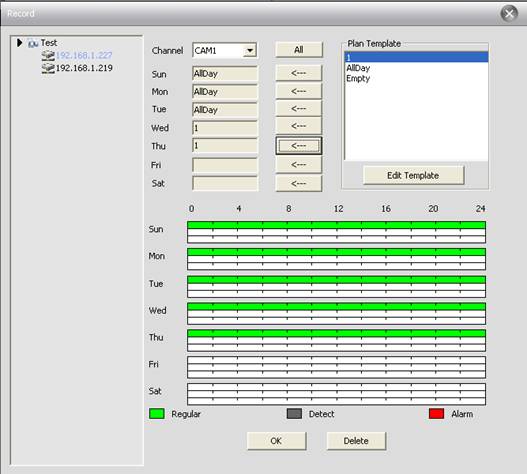

13		Расписание записи	Расписание записи на каждый день.	Админ/Польз.

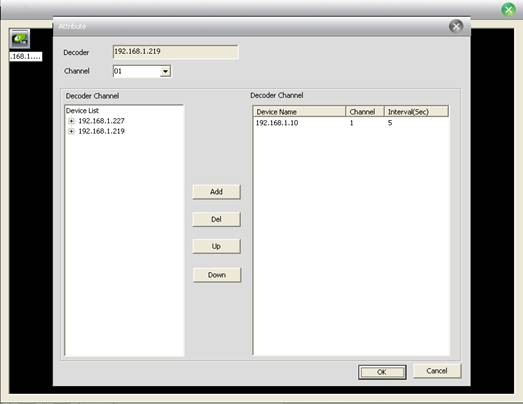

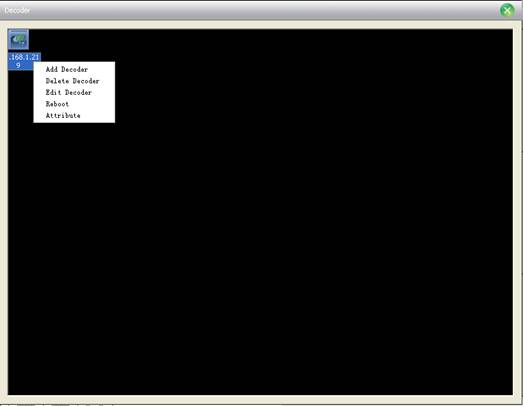

14	Дополнительно	Декодер		Настройка DVR и декодирования.	Админ/Польз.

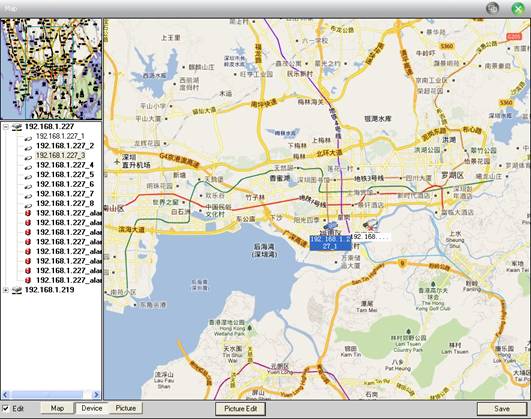

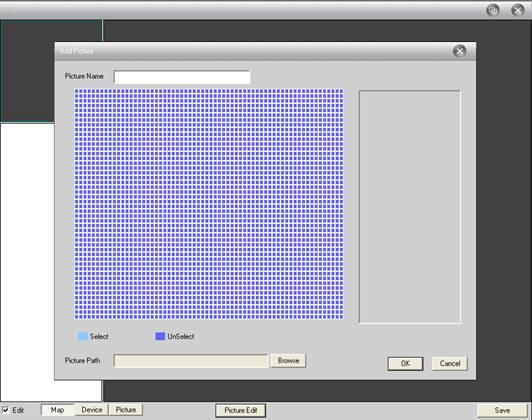

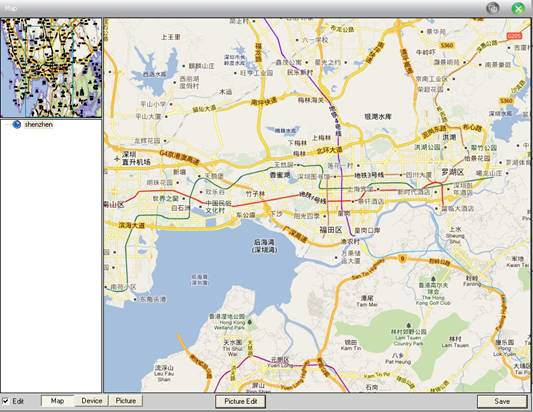

15	Карта		Используйте карту для показа каждой камеры на территории организации, и поиска текущего отображаемого экрана.	Админ/Польз.

Глава 4 Экран

Нажмите в этом меню, чтобы изменить варианты отображения.

Возможности меню: Просмотр, PTZ, и настройки видео.

4.1 Просмотр

Таблица 2 Описание возможностей меню просмотра.

No.	Иконка	Значение
1		Нажмите, чтобы отобразить один канал.
2		Нажмите, чтобы отобразить четыре канала.
3		Нажмите, чтобы отобразить девять каналов.
4		Нажмите, чтобы отобразить шестнадцать каналов.
5		Нажмите, чтобы отобразить двадцать пять каналов.
6		Нажмите, чтобы отобразить тридцать два канала.
7		Нажмите, чтобы отобразить шестьдесят четыре канала.
8		Нажмите, чтобы включить полноэкранный режим.

4.2 Меню правой кнопки мыши

В используемой области, пользователь может вызвать контекстное меню, нажав правую кнопку мыши:

Закрыть окно: закрывает текущий канал.

Закрыть все окна: закрывает все каналы.

Аудио: включает аудио на текущем канале.

Локальная запись: включает запись текущего канала на указанный в настройках диск.

Снимок: сохраняет скриншот на указанный диск.

Start talk: начать двухстороннюю связь.

Конфигурация устройства: нажмите, чтобы начать удаленное конфигурирование

Примечание: настройка возможна только для DVR серии L/P02, для серии L/P01, пожалуйста, используйте вэб-интерфейс.

Настройки цвета: регулировка цветовых настроек.

На весь экран: включает полноэкранное отображение.

4.3 PTZ

Когда speed dome камеры подключены к DVR, пользователь может управлять ими через это меню, поворачивать вверх, вниз, вправо, влево, останавливать движение, регулировать скорость, приближать картинку, менять фокус и IRIS, менять предустановки и туры. Когда пользователь включает тур, камера начинает запрограммированный тур.

Возможности:

No.	Иконка	Значение
1		означает "движение", означает "остановку хода"
2		Потяните этот бегунок, чтобы изменить скорость движения.
3		Нажмите + для приближения; Нажмите – для отдаления
4		Нажмите + для приближения фокуса; Нажмите – для отдаления фокуса
5		Нажмите + регулировки iris; Нажмите – для обратного хода регулировки
7		Установите область предустановки, указав точки, PTZ автоматически будет следовать к ним, добавляйте, удаляйте и регулируйте предустановки.
8		Множественные предустановки объединяют точки в “туры”, укажите последовательности между точками, чтобы PTZ следовал между ними.

4.4 Цвет

No.	Иконка	Значение
1		Яркость
2		Контрастность
3		Насыщенность
4		Оттенок

Примечание: Нажмите, чтобы вернуть значения по-умолчанию.

Глава 5 Система

5.1 Управление устройствами

5.1.1 Нажмите для добавления зоны, как показано ниже:

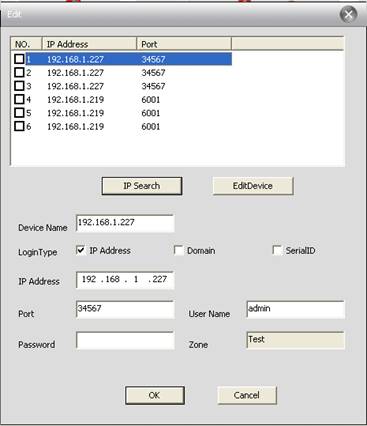

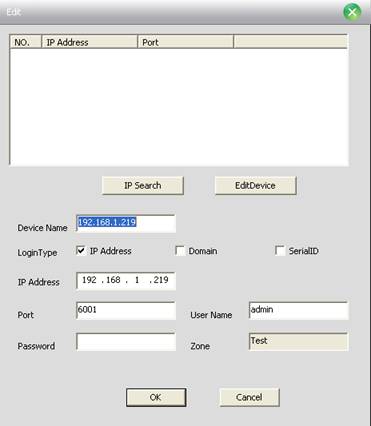

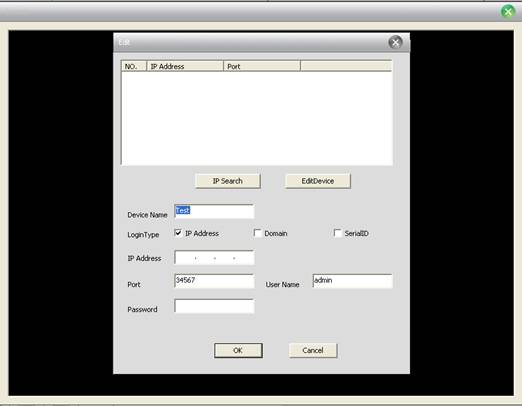

5.1.2 Нажмите для добавления устройства:

IP поиск: нажмите, чтобы автоматически найти регистратор в сети.

Изменить: нажмите для редактирования информации устройства.

Имя: введите имя устройства на ваше усмотрение.

Тип подключения: поддерживаются три типа: IP адрес, Домен, Serial ID.

Домен: имя домена во внешней сети, например, xxx.3332.org; xxx. dyndns. org и т. п..

IP адрес: IP адрес

Порт: TCP порт

Имя польз.: имя польз. в DVR

Пароль: пароль DVR

Нажмите "OK" после заполнения всех параметров, устройство будет отображено в области устройств, как на картинке снизу, вы можете открыть устройство, кликнув на него дважды.

Примечание: Выберете только один домен или ip-адрес.

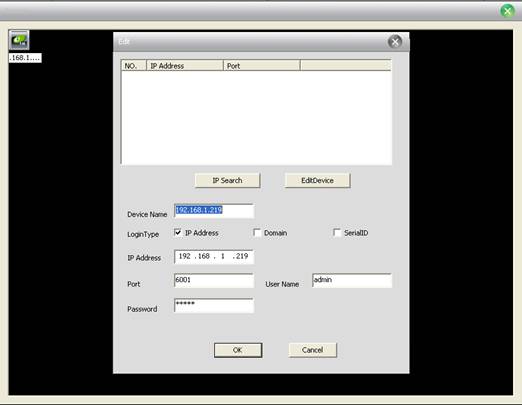

5.1.3 Нажмите иконку для изменения технических настроек, смотрите картинку снизу:

После завершения всех изменений, нажмите "OK"

5.1.4 Удаление устройств

Выберете устройство, которое вы хотите удалить, затем нажмите:.

Примечание: Пожалуйста, убедитесь, что устройство отключено перед тем, как вносить изменения или удалять устройство.

5.2 Локальное устройство

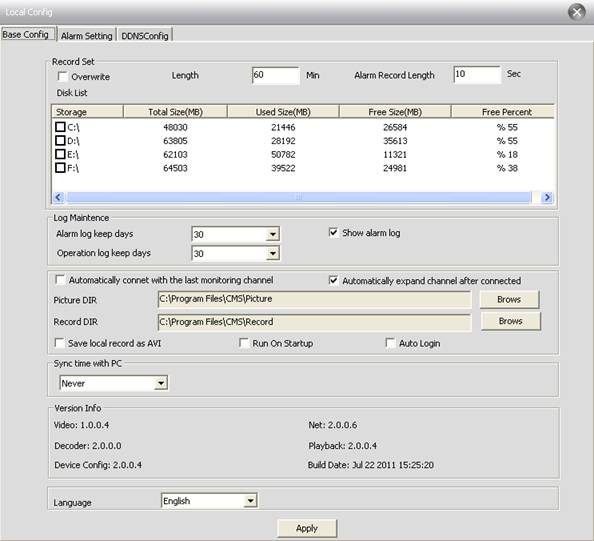

5.2.1 Основная конфигурация

Смотри картинку ниже:

Перезапись: Нажмите чек-бокс, и перезапись включится в том случае, когда локальный диск будет заполнен.

Длина: Длительность записи для одного файла.

Длина тревожной записи: Длительность тревожной записи

Список дисков: C, D, E, F

Настройки журнала: Длительность хранения тревожных событий и событий системы

Папка фото: папка сохранения снимков

Папка видео: папка для сохранения видео

Синхронизация времени с ПК: настраивает устройство и ПК делая время общим.

Информация: CMS версия (видео, сеть, декодер, воспр. и конф. устройства)

Язык: выбор языка для CMS

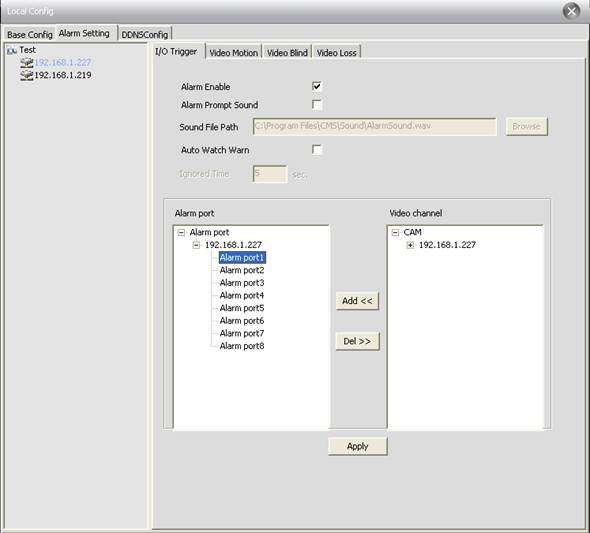

5.2.2 Настройки тревоги

Список устройств: выберите одно устройство для настройки тревог

Вкл. тревоги: выберите, чтобы включить функции тревоги

Звуковое оповещение при тревоге: включает звук при тревоге

Тревожный файл: укажите путь к звуку, включаемому при событии

Автонаблюдение: включает добавление каналов при тревоге

Примечание: Пожалуйста, выберите тип тревог вначале:

5.3 Удаленное конфигурирование

Вначале выберите устройство, затем появится доступ к настройкам, смотрите картинку снизу:

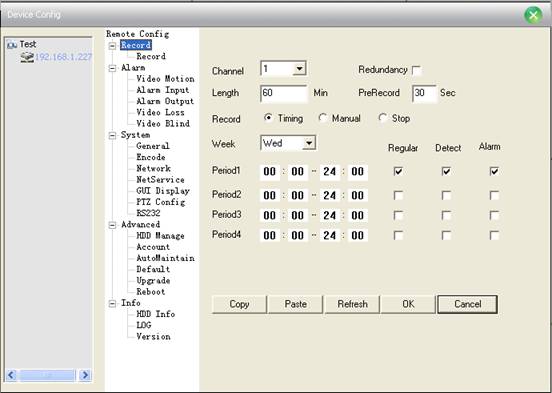

5.3.1 Запись: Нажмите “запись” - чтобы попасть в меню

Настройка длительности записи, периода, типа и тп:

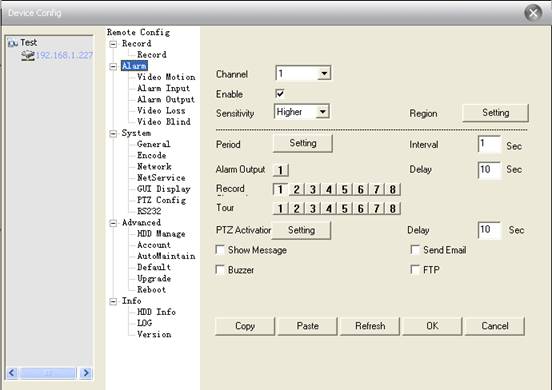

5.3.2 Тревоги: Нажмите “тревога”, чтобы попасть в меню.

Активирует конфигурацию тревог (движение, саботаж, потеря видео, и тр. вход), смотрите картинку ниже.

5.3.3 Система

Нажмите Система для того, чтобы попасть в настройки.

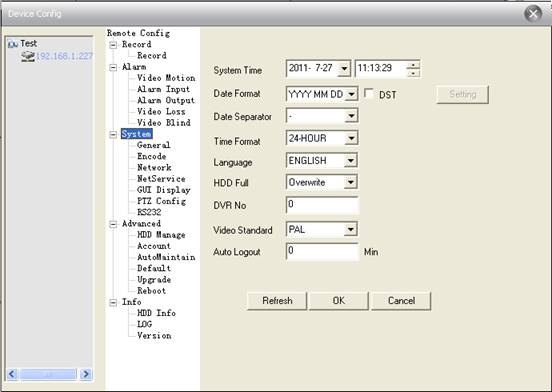

Общие: Установка системного времени, выбор языка, стандарта видео входа, ID DVR, автоматический выход из системы и прочее, смотрите картинку снизу.

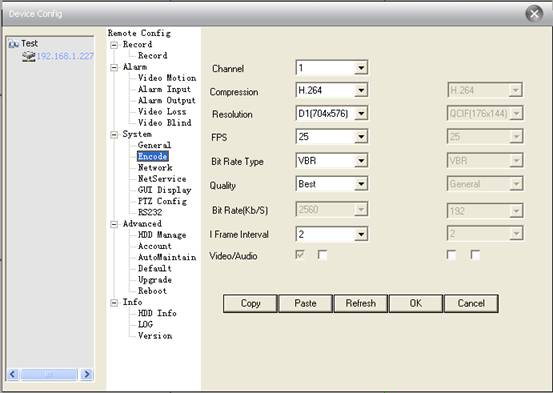

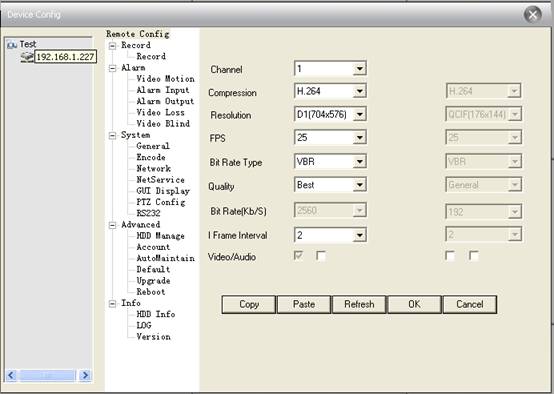

Декодер: Настройка разрешения, FPS, качества видео и т. п... Смотрите картинку ниже.

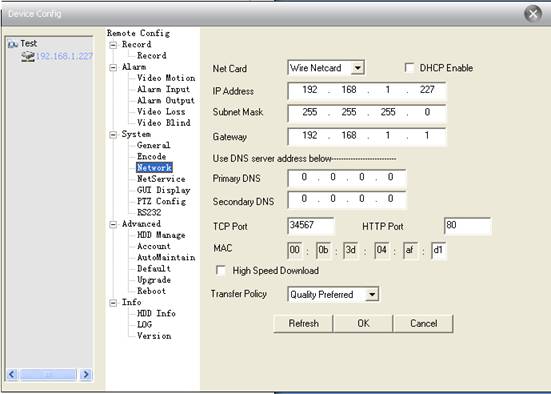

Сеть: Установка IP адреса, портов, DNS и т. д. ... правила для «мобильный порт» и «удаленный монитор» смотрите ниже в меню «службы», как на картинке снизу:

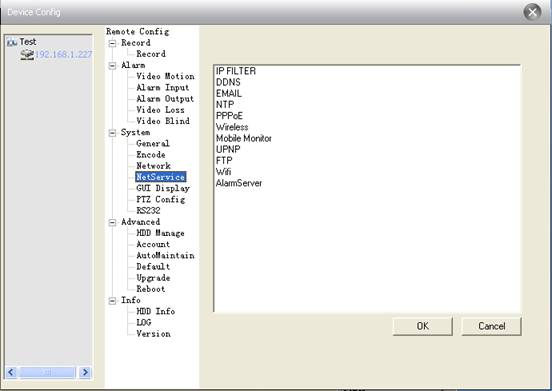

Службы: Установка IP фильтра, DDNS, E-mail и т. д. ...смотри картинку ниже

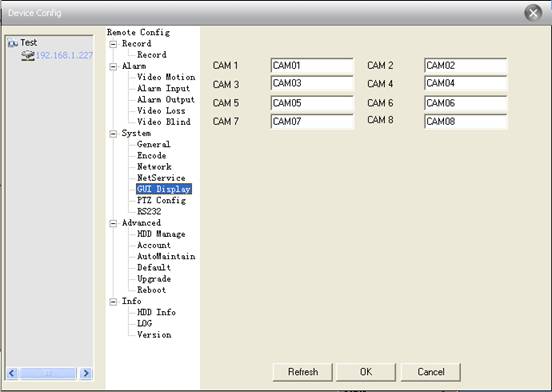

Имена камер: Добавляйте и изменяйте имена камер, если это необходимо, смотрите картинку снизу

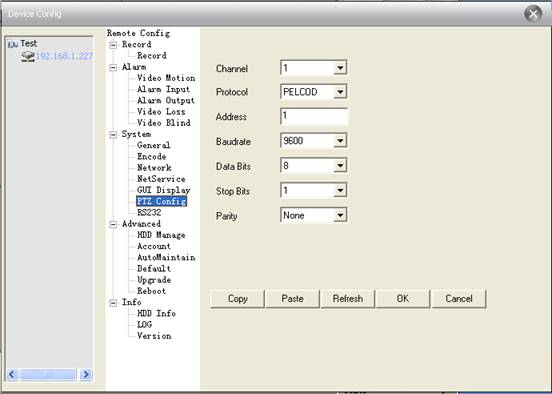

PTZ: Настройка параметров PTZ для различных камер.

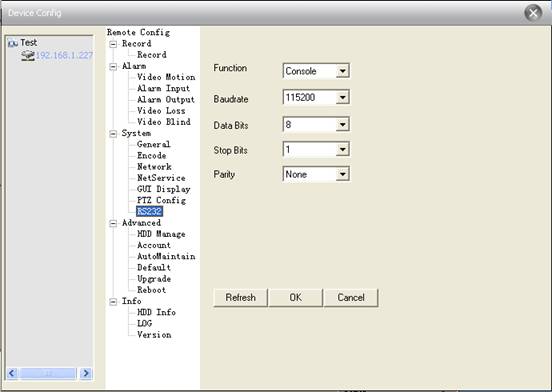

RS232: Настройка RS232 порта, смотрите картинку снизу.

Дополнительно: Войдите в меню дополнительно.

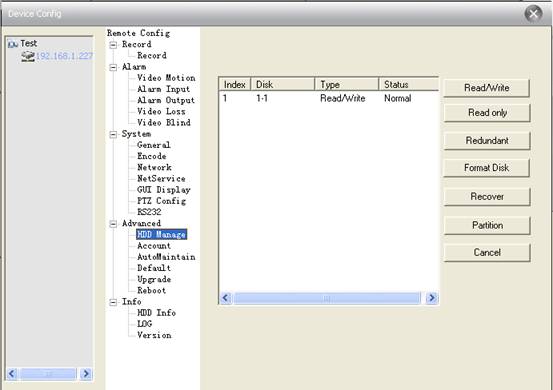

Жесткий диск:

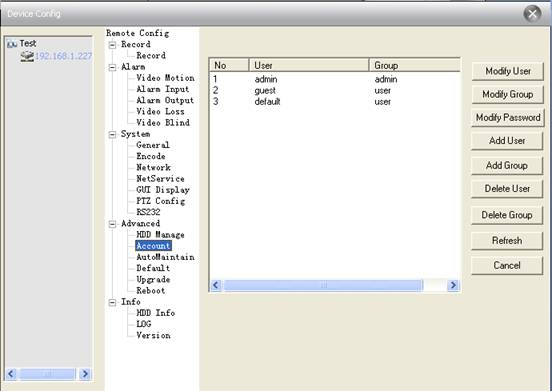

Уч. записи: Изменяйте группы, редактируйте пользователей, добавляйте пользователей и группы, меняйте пароли и т. п., смотрите картинку снижу:

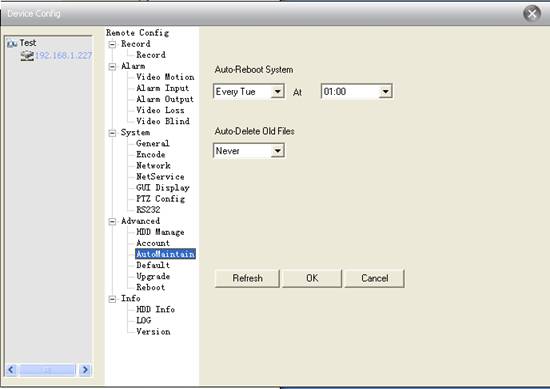

Автообслуживание: Настройки автоматической перезагрузки, удаления файлов, смотрите картинку снизу.

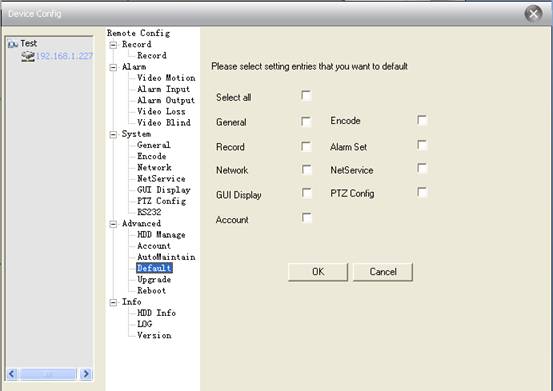

По умолчанию: Восстановление заводских настроек

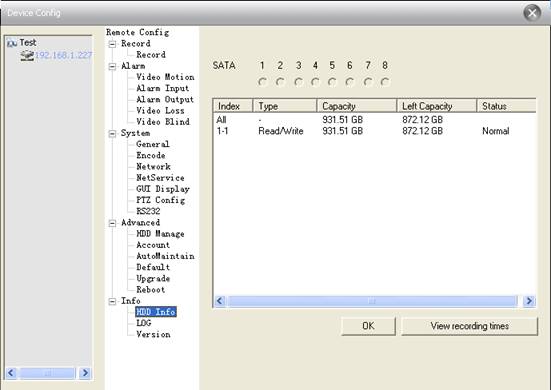

Инфо: Отображает информацию по системе, смотрите картинку снизу:

В меню доступна информация о системе, жестком диске, журнале событий и версий программ и прошивок.

Глава 6 Учетные записи

6.1 Группы

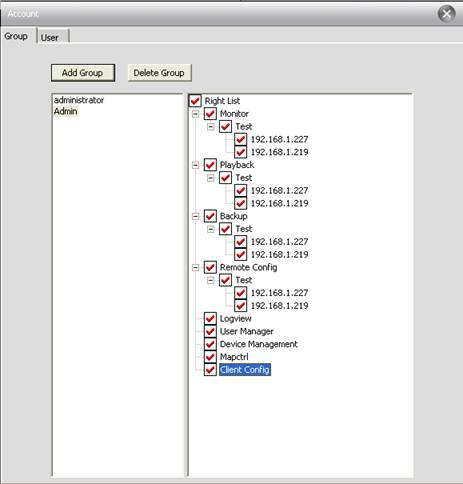

Добавляйте, удаляйте группы и настраивайте их права, смотрите картинку снизу:

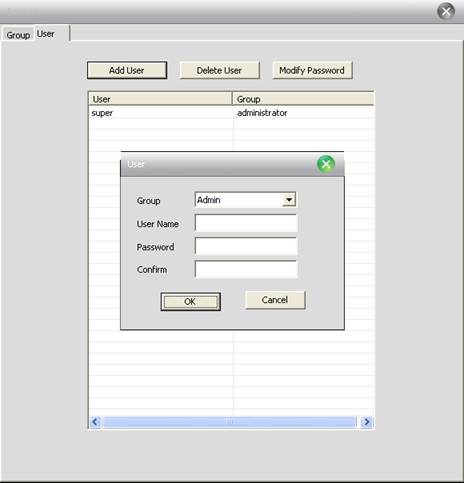

6.2 Пользователи.

Добавляйте, удаляйте пользователей, изменяйте им пароли.

Глава 7 Журнал событий

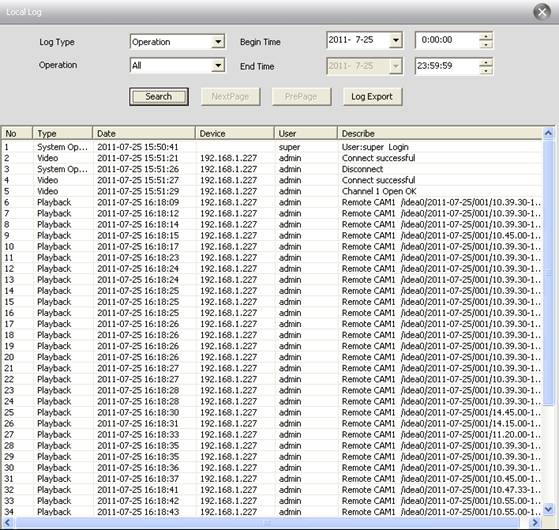

Пользователь может искать события по журналу, тревожные события, и остальные события, например по времени, смотрите картинку снизу:

Глава 8 Запись

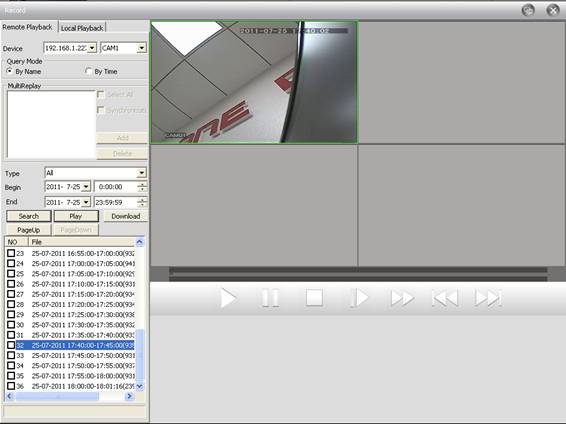

8.1 Воспроизведение

Возможно воспроизведение в двух вариантах: удаленное воспроизведение и локальное воспроизведение.

Удаленное воспроизведение: воспроизведение с DVR.

Локальное воспроизведение: воспроизведение записей сделанных на HDD ПК.

Пользователь может воспроизводить любые записи, максимально четыре канала одновременно.

Значения иконок

No.	Кнопка	Значение
1		Воспроизвести
2		Пауза
3		Стоп
4		Замедленное воспроизведение
5		Ускоренное воспроизведение
6		Предыдущий кадр
7		Следующий кадр

8.2 Загрузка & Архивация

Найденные файлы вы можете загрузить на HDD установив время и канал. Выберите канал, промежуток времени, нажмите Загрузить/Архивировать и укажите папку для сохранения.

Примечание: Удаленное воспроизведение ----Сохраняйте

Локальное воспроизведение ---Архивируйте

8.3 Расписание записи

Возможность настроить ваше расписание для любых дней и часов, смотрите картинку снизу:

Редактируйте шаблон, смотрите картинку ниже:

После выбора названия шаблона, нажмите “добавить” и затем “ОК”.

Сначала выберите канал, после настройте расписание записи на все дни недели от понедельника до воскресения.

Примечание: После создания расписания, чтобы запись началась, пожалуйста, убедитесь, что выполнены все требования:

1. Выбран диск для локальной записи.

2. Устройство подключено к сети и активно.

3. ПК постоянно включен.

Глава 9 Дополнительно

Здесь содержатся два пункта меню: Декодер и Карта.

9.1 Декодер

Тут можно очень просто менять и конфигурировать удаленный декодер, смотрите картинку снизу:

9.1.1 Добавление декодера

Нажмите правой кнопкой мыши для добавления, смотрите картинку снизу:

Имя: Имя декодера, вводите удобное для вас имя.

Домен: Доменное имя декодера.

IP адрес: IP адрес декодера.

Порт: TCP порт, по умолчанию это 34567

Имя пользователя: Пользователь, который подключается к декодеру, по умолчанию Admin

Пароль: Пароль к декодеру

После удачного добавления декодера, вы увидите его иконку во вкладке “декодер”, по правой кнопкой мыши, возможно, его редактирование, удаление и настройка атрибутов. И перемещение его внутри окна.

9.1.2 Редактирование

Правой кнопкой мыши по иконе декодера, выберите пункт “редактировать”, смотрите картинку ниже:

9.1.3 Настройка атрибутов декодера

Нажмите правой кнопкой мыши и выберите “Свойства», подробности на картинке снизу:

В списке устройств слева, выберите одну камеру, затем выберите одну камеру в списке справа, и нажмите кнопку “добавить” находящуюся в центре окна. Для примера смотрите картинку снизу:

Декодер CAM01 декодирует выход "home-CAM2"

Декодер CAM02 декодирует выход "bank-CAM1"

Декодер CAM03 декодирует выход "supermarket-CAM1"

Декодер CAM04 декодирует выход "car park-CAM4"

Удаление декодера

Нажмите правой кнопкой мышки и выберите пункт “удалить”

9.2 E-Карта

E-Карта это план отображающий офис или предприятие с реально расположенными на нем камерами, пользователь может добавлять и удалять камеры, настраивать тревоги, смотрите картинку снизу:

1. Нажмите "Изменить" слева внизу, потом нажмите “копировать изображение”, подробности на картинке снизу:

2. Нажмите “добавить”, чтобы указать путь к файлу:

3. После добавления картинки отредактируйте имя карты, ее описание, путь к файлу, затем нажмите “ОК”.

Нажмите "Изображение" и перетяните одну картинку в правую сторону экрана, как показано на рисунке:

4. Нажмите "Устройства" чтобы перетащить их по-канально на карту, имя канала появится на карте, для изменения его описания дважды нажмите на его имя.

Приложение А Аббревиатуры

Аббревиатура	Полное обозначение	Китайское значение
CMS	Центральная система управления	网络视频控制中心
DVS	Цифровая видео система	数字视频监控系统
PTZ	Движение/Наклонение/Приближение	云台设备
TCP/IP	Протокол управления передачей / Интернет протокол	传输控制协议/互联网协议

Приложение B Основные параметры

Формат видео сжатия	H.264
Формат аудио сжатия	G711A
Разрешение видео	D1/HD1/CIF/QCIF
Разрешение монитора	Разрешение	NTSC	704 x 480
PAL	704Ч576
Частота	NTSC	30к/с
PAL	25к/с
Частота кадров	30/25(NTSC/PAL) к/с
Видео вход	BNC вход
Аудио вход	RCA вход
Тип компрессии	Комбинированное кодирование
Частота компрессии	32kbps ~ 2048kbps(настраивается)
Сетевой протокол	TCP/IP, статичный IP, DHCP, PPPoE
Сетевой интерфейс	10/100мбит RJ45
PTZ протокол	Pelco-P/ Pelco-D/ Minking/ Linlin/ Neon/ Star/ Vido и тд..
Удаленный просмотр	IE браузер, CMS и мобильный телефон
