ФОТОЭЛЕМЕНТЫ код. ACG8026


ИСПОЛЬЗОВАНИЕ
Технологически передовые фотоэлементы FIT были специально разработаны для системы активной безопасности для всех типов открывающих систем с силовым приводом.

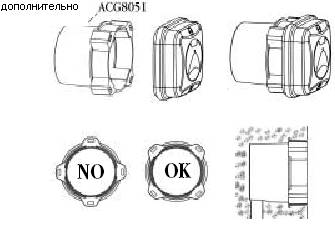

Они поставляются в версии для установки на поверхность, могут крепиться к вертикальным стойкам на металлическую или любую другую гладкую поверхность. Кожух для установки заподлицо (ACG8051) облегчает установку на неровную кирпичную кладку.

СООТВЕТСТВИЕ СТАНДАРТАМ И ПРАВИЛАМ ДЛЯ УСТАНОВКИ ДВЕРЕЙ И ВОРОТ С СИЛОВЫМ ПРИВОДОМ
При установке нужно обязательно учитывать, что фотоэлементы устанавливаются только вместе с другим устройством первичной безопасности, как указано в пункте 5.5.1.
КОМПАНИЯ RIB НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, ВЫЗВАННЫЙ НЕПРАВИЛЬНЫМ, НЕНАДЛЕЖАЩИМ И БЕЗОТВЕТСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ.

СБОРКА

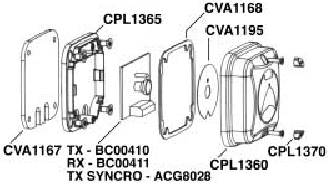

ПРИМЕЧАНИЕ: Перед установкой прокладки CVA1167 убедитесь, что поверхность чиста.
Закрепите кожухи для монтажа на поверхности на колоннах или стойках на высоте примерно 40-60 см. от земли и на максимальной дистанции в 10 см. от створа ворот или сразу за выступающими краями.
Установите приемник в затененном месте или там, куда не попадают горизонтальные лучи солнца.
Всегда устанавливайте фотоэлементы на одной высоте и следите за тем, чтобы они были правильно отрегулированы.
ПРИМЕЧАНИЕ: В случае помех, вызванных солнечным светом, применяйте клейкую пленку, входящую в комплект поставки.
СОЕДИНЕНИЯ
Фотоэлементы FIT можно устанавливать очень близко друг к другу благодаря новой функции синхронизации.
Фотоэлементы FIT можно соединять разными способами в зависимости от типа питания, подаваемого с панелей управления.
Во-первых, выставьте переключатели подачи питания на приемнике / ках (Рис. 5) и передатчике/ках (Рис. 6-7) в соответствии с напряжением, подаваемым с панели управления.

ПИТАНИЕ 24 Vac
ДЛЯ 1 ИЛИ 2 ПАР ФОТОЭЛЕМЕНТОВ

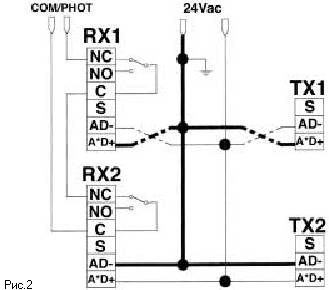

Установите соединение в соответствие с рис. 2 (используя панели управления DE-AQM-EUROFE производства RIB).
В этом случае, поменяйте местами питание 2–х пар фотоэлементов (следуйте указаниям диаграммы на рис. 2).

ПИТАНИЕ 12Vdc
ДЛЯ 1 ИЛИ 2 ПАР ФОТОЭЛЕМЕНТОВ
В этом случае функция синхронизации недоступна.
Установите соединение в соответствие с рис. 3 (используя панели управления EURO, BRA производства RIB). Подключая фотоэлементы к питанию 12Vdc, соблюдайте полярность, иначе система не будет работать.

ПИТАНИЕ 12/24Vac/dc
ДЛЯ 2–3-4 ПАР ФОТОЭЛЕМЕНТОВ

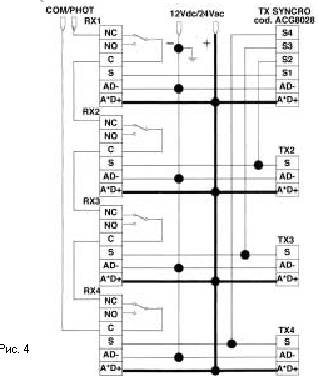

Установите соединение в соответствие с рис. 4, (используя панели управления EURO, BRA производства RIB). Подключая фотоэлементы к питанию 12Vdc, соблюдайте полярность, иначе система не будет работать.
Соединения, показанные на рис. 4 , можно установить, заменив одну из цепей передатчика СИНХРОННЫМ ПЕРЕДАТЧИКОМ, код ACG8028 (Рис. 7 - Дополнительно).
ПРИМЕЧАНИЕ: При подключении фотоэлементов к источнику питания 24Vac, соблюдайте полярность, иначе система не будет работать.
При подключении фотоэлементов к источнику питания 12Vdc, соблюдайте полярность, иначе система не будет работать.

РАДИУС ДЕЙСТВИЯ
Установите радиус действия фотоэлементов с помощью джампера на приемнике /ках ( рис. 5).
РАДИУС ДЕЙСТВИЯ при джампере в положении Closed (Закрыт) => 15м. - РАДИУС ДЕЙСТВИЯ при джампере в положении Open (Открыт)=> 30 м.
ПРОВЕРКА РАБОТЫ
Работа с функцией синхронности (рис. 2-4): Поместите какой-либо объект перед передатчиком. Убедитесь, что красный индикатор на соответствующем приемнике выключился.
Работа с функцией синхронности (рис. 3): Сначала поместите какой-либо объект перед передатчиком, а затем перед приемником.
Убедитесь, что красный индикатор выключился в обоих случаях.
Если индикатор приемника не выключится, может произойти сбой подачи питания.
Заземлите входной полюс питания “A/D-“.
Инвертируя фазы подводимой мощности, убедитесь, что не создали короткое замыкание.
ДОПОЛНИТЕЛЬНО
СИНХРОННЫЙ ПЕРЕДАТЧИК, код ACG8028 , 2-3-4 пары фотоэлементов FIT
Пользуйтесь джампером пары “PAIR” в соответствии с установленным количеством пар фотоэлементов.
Соедините S1-S4 как показано на рис. 4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- КОРПУСА: монтируемые на внешнюю поверхность, из поликарбоната и нейлона 6.
- РАЗМЕРЫ: 74x74x28 мм.
- ПОДВОДИМАЯ МОЩНОСТЬ: 12Vdc/24Vac (используется джампер на электрической цепи).
Убедитесь, что система соответствует мощности, подаваемой блоком питания.
- ПОТРЕБЛЕНИЕ ЭНЕРГИИ: 80mA макс.
- ПЕРЕДАТЧИК: регулируемый инфракрасным диодом
- МОЩНОСТЬ РЕЛЕ: 1A - 30Vdc
- КЛАСС ЗАЩИТЫ: IP44
- ЗЕЛЕНЫЙ ИНДИКАТОР: ПЕРЕДАТЧИК включен.
- КРАСНЫЙ ИНДИКАТОР: ПРИЕМНИК отрегулирован.
ПРИМЕЧАНИЕ: После регулировки индикатор гаснет, если появляется препятствие.
- ВЫБОР РАДИУСА ДЕЙСТВИЯ: 15 м. / 30 м. (при хорошей погоде)
ПРИМЕЧАНИЕ: Радиус действия может сокращаться в условиях тумана, дождя, пыли, и т. д.
