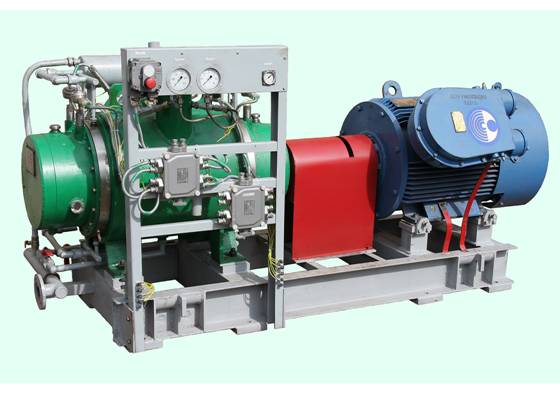

Многофазные двухвинтовые насосы

Многофазные двухвинтовые насосы

Предназначены для внутрипромыслового транспортирования нефтеводогазовы
х смесей (ГЖС) по одной системе трубопроводов при разработке нефтяных месторождений
.

Система обозначения:

Номер базы типоразмерного ряда двухвинтовых насос-компрессоров разработки

Установка многофазная;

Объемная производительность по ГЖС при условиях всасывания, м3/ч;

Максимальное конечное давление, кгс/см2;

Исполнение блочно-контейнерное;

Термосифонная система смазки и уплотнения;

5 УМФ-120/40 БК-1, -2



Конструкция многофазных двухвинтовых насосов защищена пятью патентами Российской Федерации, в том числе технические решения:

- обеспечивающие возможность перекачки 100% газа;

- конструкций торцевых уплотнений;

система смазки и уплотнения, обеспечивающая ресурс пар трения торцевых уплотнений не менее 15000 часов и не зависящий от свойств перекачиваемой среды.

Технические характеристики многофазных насосов, освоенных производством

Параметры	4УМФ-45/25	5УМФ-60/25	5УМФ-120/40	6УМФ-180/40	6УМФ-240/25	6УМФ-240/40
1 Объемная производительность, м3/ч	45	60	120	180	240	240
2 Давление начальное, МПа	0,15-1,0	0,15-1,0	0,15-1,6	0,15-1,6	0,15-1,6	0,15-1,6
3 Давление конечное, макс., МПа	4,0	4,0	4,0	4,0	4,0	4,0
4 Давление конечное, номин., МПа	2,5	2,5	4,0	4,0	2,5	4,0
5 Диапазон регулирования производительности, %	10-100	10-100	40-100	40-100	40-100	40-100
6 Газосодержание на приеме, %	0-100	0-100	0-100	0-100	0-100	0-100
7 Максимальное время работы при 100% газа на приеме, мин	40	40	20	20	20	20
8 Установленная мощность привода при вязкости перекачиваемой среды до 0,1 Па×с, кВт	90	110	200	315	315	400
Пример обозначения при заказе Исполнение	4УМФ-45/25-1	4УМФ-45/25-2	4УМФ-45/25БК-1	4УМФ-45/25БК-2
Эксплуатации в помещении покупателя	+	+	-	-
Эксплуатация в блок-контейнере Поставщика	-	-	+	+
Регулируемый электропривод с преобразователем частоты	+	+	+	+
Система уплотнений: - термосифонная, ресурс уплотнений зависит от свойств перекачиваемой среды; - циркуляционная, ресурс уплотнений 15000 часов	+ -	- +	+ -	- +
Система автоматизации: - исполнение шкафное, размещается в помещении операторной Покупателя; - исполнение в блок-контейнере Поставщика	+ -	+ -	- +	- +

Готовится производство многофазных двухвинтовых насосов 7 и 8 базы типоразмерного ряда, обеспечивающих прокачку газожидкостных смесей с конечным давлением до 4,0 МПа и производительностью 480 и 900 м3/ч при условиях всасывания.

Заявки на поставку принимаются с приложением заполненного опросного листа.

Опросный лист для расчета многофазной насосной установки

1. Рабочие параметры

Расход жидкости	м3/ч
Плотность нефти	кг/м3
Расход газа или (газовый фактор)	Н м3/ч (Н м3/т)
Давление на входе, min/max, абсолютное	кгс/см2
Давление на выходе, min/max, абсолютное	кгс/см2
Температура на входе, min/max	°С
Содержание песка/мех. примесей	кг/м3
Содержание СО2	%
Содержание Н2S	%
Содержание парафина, смол, асфальтенов	кг/м3
Содержание воды в жидкой фазе	%
Вязкость безводной дегазированной нефти при 20°С	Па×с
Ожидаемая длительность прохождения газовой пробки	мин.
Категория и группа взрывоопасной смеси по ГОСТ 12.1.011	(например ВIIТ3)

2. Конструктивное исполнение

Тип системы уплотнений и смазки: - термосифонная система уплотнений и смазка разбрызгиванием - циркуляционная система уплотнений и смазка с давлением масла выше давления на приеме насоса
Климатическое исполнение и категория размещения блока насосного: - блочно-контейнерное (УХЛ1) - для монтажа и эксплуатации в помещении Заказчика (УХЛ4)
Климатическое исполнение и категория размещения блока управления: - блочно-контейнерное (УХЛ1) - шкафное, для монтажа и эксплуатации в помещении Заказчика (УХЛ4)

3. Требования по привязке

Тип привода (э/д, регулируемый э/д)
Диаметр трубопровода	мм

4. Потребность, шт.

5. Особые требования:

Если вязкость эмульгирующейся смеси более 0,2 Па×с, представить зависимость эффективной

вязкости от градиента скорости в диапазоне до 8000 1/с.

Подпись _________________________________________________________________________

(Должность, Ф. И.О., телефон)
