C-PRO KILO SHEL. Программируемые контроллеры для управления системой кондиционирования в ретрансляторах мобильной связи.
|
Компания Evco предлагает производителям серию C-PRO KILO SHEL, включающую в себя полный диапазон оптимизированных и передовых решений, удовлетворяющий техническим и материальным потребностям современных кондиционеров воздуха для помещений.

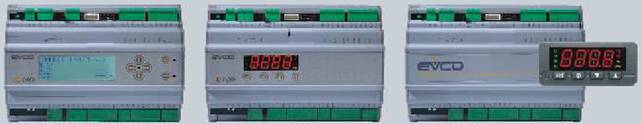

C-PRO KILO SHEL имеет 3 различных исполнения визуализации данных: со встроенным LCD, со встроенным LED, со слепой панелью и удаленным пользовательским интерфейсом.
Контроллеры доступны в двух I/O исполнениях: “полное” и “компактное”.
Полное исполнение включает:
· Электропитание 48 VDC, в соответствии с Eurobat диапазоном (от 40 до 58 VDC);
· 48 VDC выход серводвигателя с воздушной заслонкой со стабилизированным электропитанием;
· Часы реального времени;
· Встраиваемые модели с LCD или LED дисплеями или модель со слепой панелью и удаленным пользовательским интерфейсом;
· 5 аналоговых входов (3 для NTC датчиков температуры, 1 для 4-20 мА преобразователей давления или для 0-5 В радиометрических преобразователей и 1 для 4-20 мА преобразователей влажности);
· 7 цифровых входов;
· Два 0-10 В опто-изолированных аналоговых выхода для испарителя и вентилятора конденсатора;
· 7 цифровых выходов (3 электромеханических реле для компрессора, рециркуляционный воздушный вентилятор и ТЭН, 2 настраиваемых электромеханических реле для сигналов тревоги и 2 бесконтактных реле для открывания и закрывания воздушной заслонки).
При использовании ключа программирования EVKEY, Вы можете загружать/скачивать параметры; также возможно подключить контроллеры к системе управления и мониторинга установок RICS.
Благодаря своим конструкционным особенностям, контроллеры легко устанавливаются внутри электрической панели (на DIN-рейку).
Прикладное программное обеспечение содержит UNI-PRO и способно управлять, вне зависимости от того, находится ли помещение в теплом климате или холодном.
Среди нескольких функций контроля и регулирования может быть подсвечена одна из ниже перечисленных:
· Функция Энергосбережения для рециркуляционного воздушного вентилятора;
· Функция пониженного уровня шума для вентилятора конденсатора;
· Функция естественного охлаждения;
· Функция управления также в случае отключения электропитания;
· Возобновление управления при восстановлении основного электропитания;
· Функция экстренной стабилизации (возобновление управления при восстановлении основного электропитания для высокой температуры);
· Функция очистки дыма после возникновения сигнала тревоги от наличия дыма.

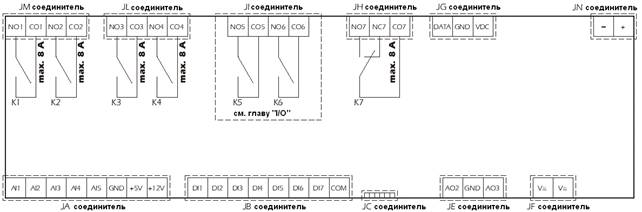

Электроподключение.

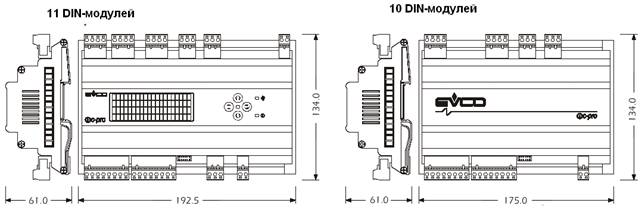

Размеры.
Размеры в указаны мм. и относятся к контроллеру со всеми соединителями, вставленными должным образом.

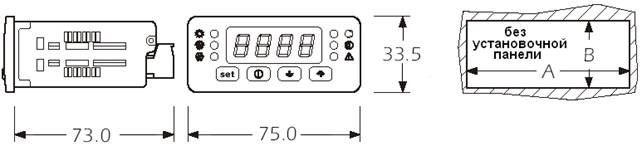

Пользовательский интерфейс.
РАЗМЕР | МИН. | СТАНДАРТНЫЙ | МАКС. |
А | 71.0 | 71.0 | 71.8 |
В | 29.0 | 29.0 | 29.8 |
Установка.
Устанавливайте прибор так, как показано на рисунках 1 и 2.
Чтобы снять C-PRO KILO SHEL, необходимо использовать отвертку и выполнять следующие действия, как показано на рисунках 3 и 4.
“Полное” исполнение.
ШТЫРЬ (PIN). | АНАЛОГОВЫЕ ВХОДЫ. |
АI1 | Датчик камеры (NTC). |
АI2 | Датчик внешней температуры (NTC). |
АI3 | Датчик температуры всасывания-нагнетания (NTC). |
АI4 | Датчик давления конденсации (4-20 мА/ 0-5 В). |
АI5 | Датчик влажности (4-20 мА). |
ШТЫРЬ (PIN). | ЦИФРОВЫЕ ВХОДЫ. |
DI1 | Управление низким давлением. |
DI2 | Управление высоким давлением. |
DI3 | Реле расхода. |
DI4 | Фильтры загрязнений. |
DI5 | Отсутствие электропитания. |
DI6 | Предотвращение задымления. |
DI7 | Внешнее разрешение. |
ШТЫРЬ (PIN). | АНАЛОГОВЫЕ ВЫХОДЫ. |
АO2 | Вентилятор конденсатора (0-10 В). |
АO3 | Вентилятор испариВ). |
ШТЫРЬ (PIN). | ЭЛЕКТРОПИТАНИЕ КОНТРОЛЛЕРА (48VDC). |
| Вентилятор конденсатора (0-10 В). |
| Вентилятор испариВ). |
ШТЫРЬ (PIN). | ЦИФРОВЫЕ ВЫХОДЫ. |
DO1 | Компрессор (электромеханическое реле). |
DO2 | Рециркуляционный воздушный вентилятор (электромеханическое реле). |
DO3 | ТЭН (электромеханическое реле). |
DO4 | Сигнал тревоги (электромеханическое реле). |
DO5 | Открытие воздушной заслонки. |
DO6 | Закрытие воздушной заслонки. |
DO7 | Сигнал тревоги (электромеханическое реле). |
ШТЫРЬ (PIN). | ВЫХОД СЕРВОДРИГАТЕЛЯ С ВОЗДУШНОЙ ЗАСЛОНКОЙ СО СТАБИЛИЗИРОВАННЫМ ЭЛЕКТРОПИТАНИЕМ. |
+ | Выход серводвигателя с воздушной заслонкой со стабилизированным электропитанием. |
- | Выход серводвигателя с воздушной заслонкой со стабилизированным электропитанием. |
“Компактное” исполнение.
ШТЫРЬ (PIN). | АНАЛОГОВЫЕ ВХОДЫ. |
АI1 | Датчик камеры (NTC). |
АI2 | Датчик внешней температуры (NTC). |
АI3 | Датчик температуры всасывания-нагнетания (NTC). |
АI4 | Не используется. |
АI5 | Не используется. |
ШТЫРЬ (PIN). | ЦИФРОВЫЕ ВХОДЫ. |
DI1 | Управление низким давлением. |
DI2 | Управление высоким давлением. |
DI3 | Реле расхода. |
DI4 | Фильтры загрязнений. |
DI5 | Отсутствие электропитания. |
DI6 | Предотвращение задымления. |
DI7 | Внешнее разрешение. |
ШТЫРЬ (PIN). | ЭЛЕКТРОПИТАНИЕ КОНТРОЛЛЕРА (48VDC). |
| Вентилятор конденсатора (0-10 В). |
| Вентилятор испариВ). |
ШТЫРЬ (PIN). | ЦИФРОВЫЕ ВЫХОДЫ. |
DO1 | Компрессор (электромеханическое реле). |
DO2 | Рециркуляционный воздушный вентилятор (электромеханическое реле). |
DO5 | Открытие воздушной заслонки. |
DO6 | Закрытие воздушной заслонки. |
DO7 | Сигнал тревоги (электромеханическое реле). |
Управление вентилятором конденсатора.
В “компактном” исполнении вентилятор конденсатора работает в соответствии с работой компрессора и в соответствии с переключателем возможного внешнего давления, управляемого конденсатором напрямую.
Технические характеристики.
Установка: на DIN-рейку.
Фронтальная защита: IP40.
Подключения: извлекаемые штекерные терминальные блоки.
Температура окружающей среды: от 0 до 50 ºС (от 32 до 120 ºF, 10 … 90 % относительной влажности при отсутствии конденсата).
Электропитание: 48 VDC (Eurobat диапазон от 40 до 58 VDC).
Выход серводвигателя с воздушной заслонкой со стабилизированным электропитанием: 48 VDC, 80 мА максимально (не поставляется в “компактном” исполнении).
Сохранение данных часов в отсутствии электропитания: 3 дня при условии, полного заряда батареи (не поставляется в “компактном” исполнении).
Время заряда батареи: 2 минуты, при условии отсутствия отключения электропитания (батарея заряжается от электропитания контроллера).
Рабочий диапазон температур: от – 40.0 до 100.0 ºС (-40 до 210 ºF) для NTC датчика.
Разрешающая способность: 0.1°С/ 0.1°F
Порты связи:
· 1 серийный порт для системы мониторинга установки RICS или, в качестве альтернативы, для ключа программирования.
· 1 соединительный порт для удаленного пользовательского интерфейса.
ОСОБЕННОСТИ / ИСПОЛНЕНИЕ | “ПОЛНОЕ” | “КОМПАКТНОЕ” |
Количество (DIN модулей). | 11 | 10 |
Выход серводвигателя с воздушной заслонкой со стабилизированным электропитанием. | · | - |
Часы реального времени. | · | - |
LCD дисплей (4х20 знаковый буквенно-цифровой дисплей). | · | - |
LED дисплей (7 знаковый дисплей и со значками функций). | · | · |
Слепое исполнение передней панели (используется с пользовательским интерфейсом с LED дисплеем для установочной панели). | · | · |
Бескорпусное исполнение (используется с пользовательским интерфейсом с LED дисплеем для установочной панели). | - | · |
Аналоговые входы. | 5 | 3 |
Цифровые входы. | 7 | 7 |
Аналоговые выходы. | 2 | - |
Цифровые выходы. | 7 (1) | 5 (2) |
(1) 5 электромеханических реле и 2 бесконтактных реле.
(2) 5 электромеханических реле.
Имеются в наличие следующие модели:
МОДЕЛЬ / ИСПОЛНЕНИЕ | “ПОЛНОЕ” | “КОМПАКТНОЕ” |
Встроенный LCD (4х20 знаковый буквенно-цифровой дисплей). | CPKIL0A8V1S** | - |
Встроенный LED дисплей (7 знаковый дисплей и со значками функций). | CPKIDIA8V1S** | CPKIDIA7X2S** |
Слепое исполнение передней панели (используется с пользовательским интерфейсом с LED дисплеем для установочной панели). | CPKIS0A8V1S** | CPKIS0A7X2S** |
Бескорпусное исполнение (используется с пользовательским интерфейсом с LED дисплеем для установочной панели). | - | CPKIB0A7X2S** |
