Интеллектуальный офис ЦСКО
Техническое задание
Содержание
Оглавление
Содержание. 2
Лист согласования. 3
1. Общие сведения. 4
1.1 Назначение данного документа. 4
1.2 Назначение системы.. 4
1.3 Цели построения системы.. 4
1.4 Функциональные возможности системы.. 4
1.5 Административное управление
1.6 Результаты.. 4
2. Характеристика объекта автоматизации. 5
2.1 Общие сведения об объекте автоматизации. 5
2.2 Характеристика текущего состояния объекта автоматизации. 5
3. Требования к системе. 5
Приложение 1 Планировки помещений ЦСКО СРБ с указанием мест установки панелей отображения. 6
Лист согласования
От заказчика | От исполнителя | ||
Директор ЦСКО | |||
Директор УТСиТ | |||
1. Общие сведения
1.1 Назначение данного документа
Данный документ описывает требования к проектированию и выполнению работ по реализации проекта «Интеллектуальный офис ЦСКО». Все остальные документы, разрабатываемые в ходе реализации проекта, не должны противоречить данному документу.
Документ предназначен для:
· Исполнителей, в качестве документа-основания для программно-аппаратной реализации;
· Заказчика, в качестве документа, в котором учтены все требования к проектируемой системе.
1.2 Назначение системы
«Интеллектуальный офис ЦСКО» представляет собой программно-аппаратный комплекс создания, обработки, вывода контента в здании ЦСКО Среднерусского банка. В качестве источника контента могут выступать заранее записанные видеоролики, презентации, информация с внутреннего портала, видеоконференции, система видеонаблюдения, автоматизированные банковские системы, фотоматериалы.
Система предназначена для уведомления сотрудников ЦСКО о показателях текущей работы, текущих акциях, грядущих мероприятиях, курсах акций и валют, просмотра видеоконференций, информации с камер наблюдения, телепрограмм и т. д.
1.3 Цели построения системы
Создание единой эффективной информационной среды ЦСКО СРБ СБ РФ для информирования сотрудников, коллективной работы и управления процессами.
1.4 Функциональные возможности системы
К функциональным возможностям системы относятся:
· Вывод на средства отображения любого медийного контента любых общедоступных форматов в реальном времени (видео, аудио, презентации, реклама, ВКС, телевидение и т. д.);
· Визуализация процессов ЦСКО (отражение в режиме «он-лайн» состояния процессов на основе количественных показателей (датчиков) результатов работы подразделений на основе данных АС), котировки инструментов в реальном времени;
· Возможность вывода предупреждений по достижении критических значений датчиков.
· Оповещение о чрезвычайных ситуациях;
· Логическая группировка устройств отображения в пулы;
· Отображение различной информации на различных пулах устройств;
· Нелинейная логика формирования плей-листа пулов;
· Простой в использовании интерфейс управления контентом;
· Разграничение прав доступа к управлению контентом для различных групп пользователей.
Система должна обеспечивать разграничение прав доступа к медиа-потокам:
· информация для специального пользования (предназначенная для ограниченного круга лиц) не должна выводиться на панели, размещенные в холлах или открытых комнатах для переговоров;
· информация, предназначенная сотрудникам одного управления, может выводиться только на устройствах, размещенных в комнатах данного управления.
Система должна реализовывать планирование вывода информации на устройства в реальном времени на основе абсолютных приоритетов, т. е. на устройство информирования выводится данные того медиа-потока, для которого в настоящее время установлен максимальный приоритет:
· при трансляции обращения руководителя прерывается вывод "фоновой" презентации с планами и графиками;
· при передаче сигнала тревоги прерываются все другие трансляции, на все устройства выводится план эвакуации и инструкции по выходу из здания.
Система должна предоставлять механизмы интеграции с другими информационными системами ЦСКО, например:
· системы видео-конференц связи (трансляция конференций, приоритетный вывод сигнала тревоги в переговорных комнатах);
· внутренний портал;
· размещенные в здании видео-камеры и т. д.
Система должна предоставлять возможность формирования видео-потока на основе данных нескольких источников и определенных шаблонов. Примеры:
· бегущая строка с котировками инструментов при трансляции конференции;
· микширование фона и изображения.
Электропитание оконечного оборудования, предназначенного для вывода контента на средства отображения, должно осуществляться с использованием технологии POE, во избежание нагромождения конструкции выносными блоками питания.
1.5 Администрирование и управление
С точки зрения оптимизации использования ресурсов необходим централизованный вариант реализации, при котором аппаратное и программное обеспечение, требующее обслуживания, размещается в одном помещении.
Система должна обеспечивать возможность управления выводом на различных уровнях:
· управление выводом на группы панелей;
· управление вплоть до уровня отдельной панели.
Система должна обеспечивать возможность подготовки контента и управления вещанием в разных медиа-потоках разными ответственными лицами, например:
· подготовка и управление выводом на панели комнаты переговоров осуществляется организатором встречи.
1.6 Результаты
Результатами данного проекта должно быть:
1. развёртывание в здании ЦСКО Системы визуализации, удовлетворяющей требованиям п. 1.4 и 1.5;
2. монтаж имеющихся средств отображения с использованием телескопических потолочных креплений (в отдельных случаях возможна замена на настенные крепления), интеграция средств отображения с Системой визуализации;
3. обучение сотрудников СРБ администрированию системы;
4. разработанный комплект сопроводительной документации с описанием процедуры управления системой (в том числе, руководство по управлению пулами устройств, создания плей-листов, настройки новых интерфейсов сопряжения с АБС, вывода новых показателей и т. д.).
2. Характеристика объекта автоматизации
2.1 Общие сведения об объекте автоматизации
Объект автоматизации – здание ЦСКО Среднерусского банка Сбербанка России по адресу 1 (планы помещений с указанием мест размещения средств отображения находятся в Приложениях).
Высота каждого этажа – 3,6 м. Во всех помещениях и коридорах здания подвесные потолки типа «Армстронг».
Количество устройств отображения – 205 шт. (возможно изменение количества в пределах 10 %). В качестве устройств отображения могут использоваться плазменные панели и ЖК-мониторы диагональю от 46” до 50” (средства отображения предоставляются Банком).
Система ВКС построена на базе оборудования Polycom (сервера RMX, CMA, кодеки HDX, VSX).
Система видеонаблюдения организована на базе сервера Cisco с ПО Video Surveillance Operations Manager Version 4.2.0.
2.2 Характеристика текущего состояния объекта автоматизации
В настоящее время идёт строительство объекта автоматизации, что позволяет вписать устройство отображения в помещения и организовать место установки оборудования.
3. Требования к системе
Система должна иметь функционал, описанный в п. 1.4, гармонично вписываться в спроектированный дизайн помещений, удовлетворять требованиям пожарной безопасности.
Система должна иметь возможность резервирования (горячего или холодного) оборудования вещания контента и обладать высокой отказоустойчивостью (не более 24 часов простоя в год).

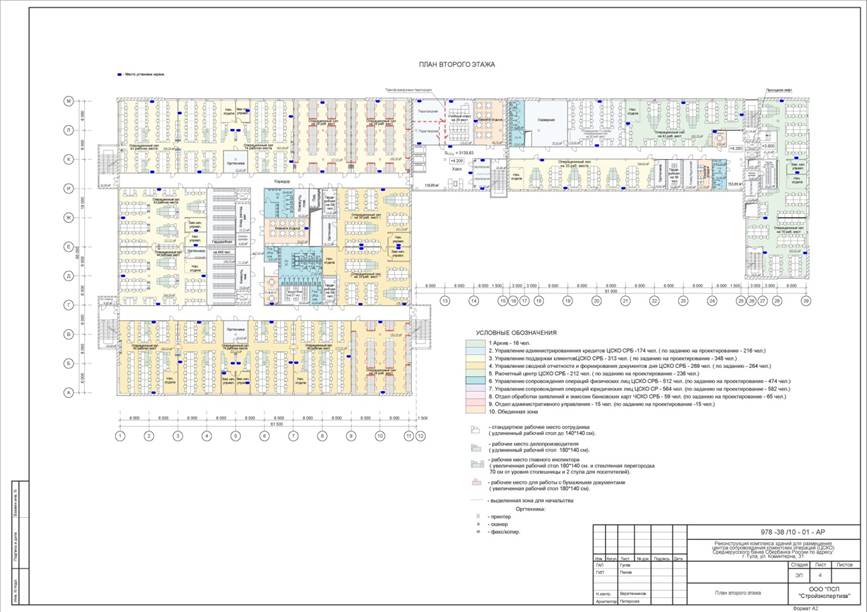

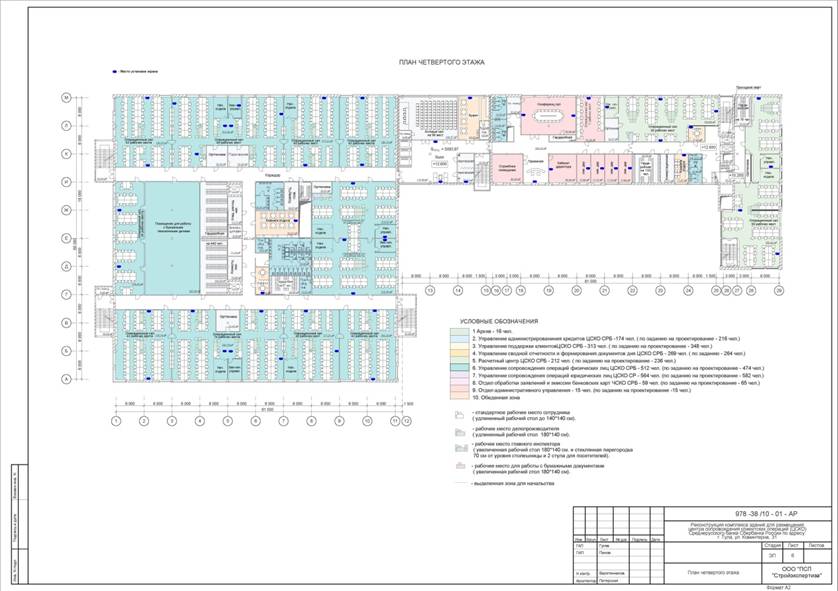

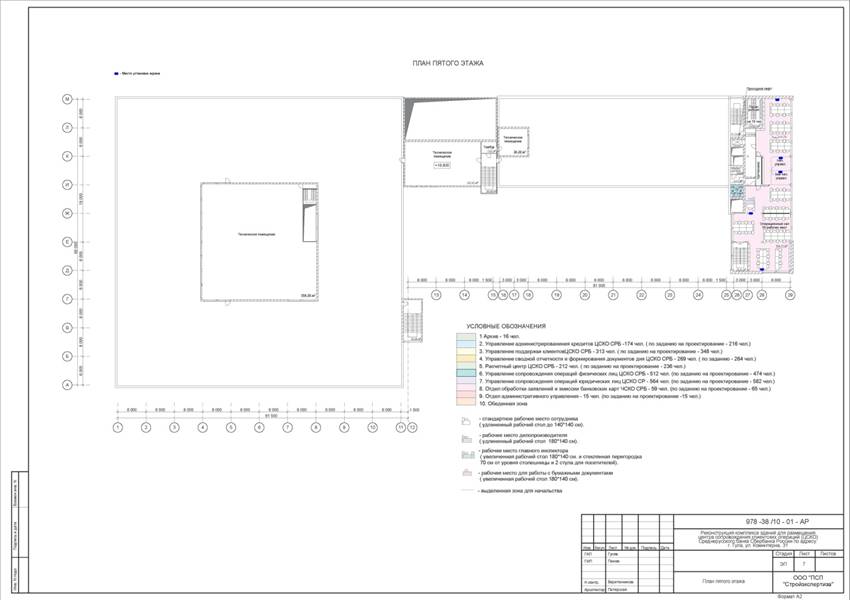

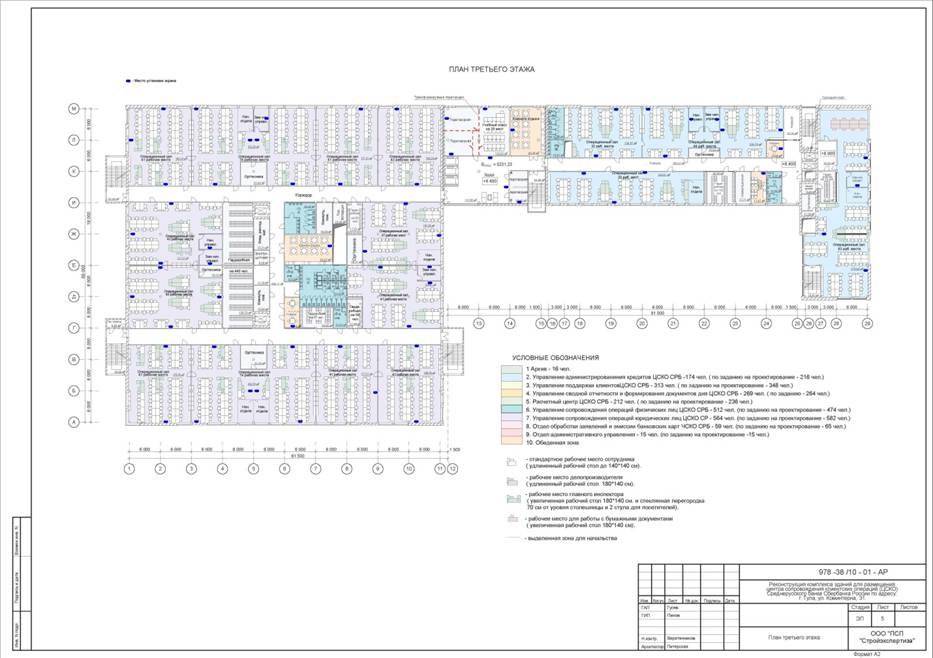

Приложение 1 Планировки помещений ЦСКО СРБ с указанием мест установки панелей отображения
