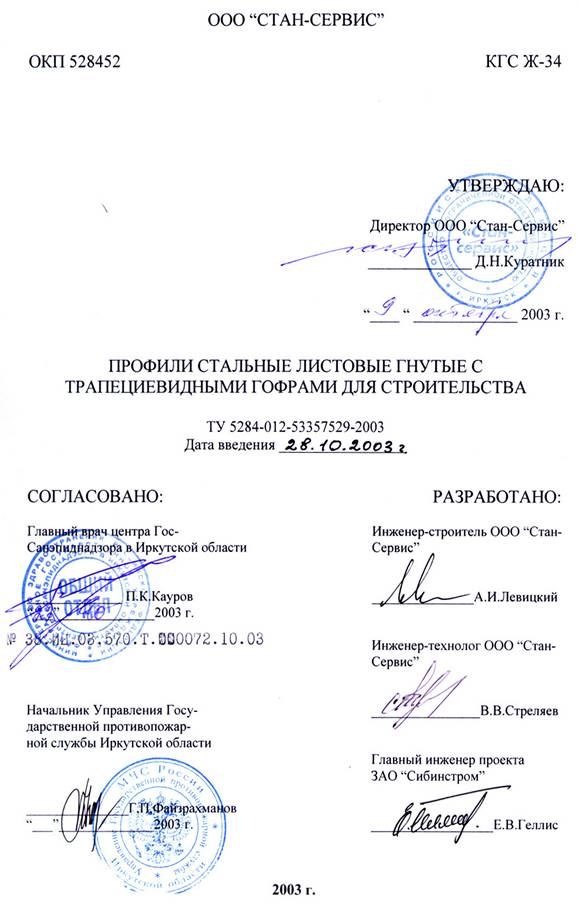

Профили стальные

Содержание	стр.
1. Вводная часть	3
2. Технические требования	3
3. Требования по безопасности и охране окружающей среды	4
4. Правила приемки	4
5. Методы контроля	5
6. Транспортирование и хранение	6
7. Гарантии поставщика	6
8. Приложения:
8.1. Нормативные ссылки	7
8.2. Таблицы, схемы	8

1.  Вводная часть.

Настоящие технические условия распространяются на листовые гнутые профили с трапециевидной формой гофры для ограждающих конструкций, зданий производственного и непроизводственного значения.

Схема и примеры условных обозначений профилированного листа:

Хх -х-х-x х/х

тип профиля

размеры в мм. (высота h, ширина B, длина L и толщина S)

обозначение лакокрасочного покрытия по поверхности C обозначение лакокрасочного покрытия по поверхности D

Пример условного обозначения:

Профиль С0-0,55---МЛ-1202/ЭП-0140

Профиль высотой 10 мм, шириной 1100 мм, длиной 6000 мм, толщиной стального листа 0,55 мм, имеющий лакокрасочное покрытие эмалью МЛ-1202 по поверхности C и грунтовка ЭП-0140 по поверхности D.

Поперечное сечение профиля, размеры, допускаемые отклонения, справочные величины и масса должны соответствовать чер. 1 и табл. 1. (Приложение 2).

Примечания:

1.  Размеры профиля, указанные на чертеже без предельных отклонений, а также радиусы кривизны контролируются по калибрам валков; размеры контролируются не только шаблонами, но и мерительными инструментами.

2.  При вычислении массы профиля плотность стали принята равной 7,85 г/см3. Масса цинкового покрытия, нанесенного с двух сторон принята равной для 1 класса от 258 до 570 г/м2.

Профилированные листы изготавливаются длиной от 3 до 12 м. Предельные отклонения по длине + 10 мм, по ширине + 10 мм.

2. Технические требования.

2.1.  Профили должны изготавливаться из рулонной оцинкованной стали по ГОСТ первого класса толщиной цинкового покрытия с нормальной разнотолщинностью НР группы ХР для листов без лакокрасочного покрытия и группы ПК для листов с лакокрасочным покрытием, нормальной точности прокатки Б, с обрезной кромкой (О) и предельными отклонениями размеров по ГОСТ 19904 из стали Ст1, Ст2, Ст3 любой степени раскисления по ГОСТ 380-71, марки 08пс по ГОСТ 9045 и марок 08, 08пс по ГОСТ 1050-88.

На профилях допускаются покрытия: алюмоцинковое по ТУ 8, включая прокат общего назначения 01; алюминиевое по ТУ 8; цинкоалюминиевое по ТУ 8.

Профилированные листы с лакокрасочным покрытием должны изготавливаться из оцинкованной стали окрашенной на специализированных линиях окраски металла ТУ .

2.2.  Ребровая кривизна профилированных листов (серповидность) не должна превышать 1 мм на метре длины. Общая ребровая кривизна не должна превышать произведения допускаемой кривизны на одном метре на длину профиля в метрах.

2.3.  Контроль размеров и параметров профилированных листов производится на расстоянии не менее 300 мм от торцов профилей.

2.4.  Косина резов профилированных листов не должна выводить длину листов на номинальный размер и предельное отклонение по длине.

2.5.  Прогиб профилей в продольном и поперечном направлениях не контролируются.

2.6.  На концах профилей в местах изгиба допускаются мелкие трещины длиной не более 5 мм вдоль профилированных листов.

На отдельных профилированных листах допускается смятие торцов и загнутые углы в пределах допуска на длину.

Качество лакокрасочного покрытия профилированных листов должно удовлетворять требованиям ТУ .

2.7.  На поверхности профилей не допускаются отслоения, трещины и др. дефекты, нарушающие целостность цинкового и лакокрасочного покрытия. Допускаются отдельные риски, потертости, царапины глубиной менее толщины цинкового и лакокрасочного покрытия, следы валков, не нарушающие целостность цинкового и лакокрасочного покрытия.

3.  Требования безопасности и охраны окружающей среды.

3.1.  Изделия из оцинкованного стального листа экологически чистые и безопасные при эксплуатации. Они не токсичны, не радиоактивны, не горючи и не выделяют вредных веществ.

3.2.  Производство таких изделий относится к металлообрабатывающим предприятиям методом штамповки. В соответствии с СанПиН 2.2.1/2.1.1.1031-01 такие производства относятся к V классу опасности с размером санитарно-защитной зоны 50 м. (п. 4.1.2.). Расстояние от производства -Сервис» до границы жилой застройки (Ленинский район) составляет более 1 км.

3.3.  Готовые изделия являются экологически чистыми, не оказывают вредного влияния на окружающую среду и могут применяться в промышленном и гражданском строительстве без ограничений.

4.  Правила приемки.

4.1.  Приемку профилированных листов производят партиями. Партией считают листы одного типоразмера, изготовленные из рулонной стали по ГОСТ одного предприятия-изготовителя. Масса партии не должна превышать 70 тн. Партия должна состоять из пакетов. Масса пакета не должна превышать 10 тн.

4.2.  Для контроля показателей качества на соответствие требованиям 2,2 ~ 2,7 отбирают по одному верхнему листу из каждого пакета одной партии профлистов. Допускается для контроля отбирать по одному листу из первого и последнего пакетов одной партии, если установленные показатели качества обеспечиваются технологией производства.

4.3.  Партию считают принятой, если показатели качества соответствуют требованиям настоящего ТУ

4.4.  При получении неудовлетворительных результатов контроля хотя бы по одному из показателей качества, по нему проводят повторный контроль на удвоенном количестве профилированных листов, отобранных от той же партии. Если при повторной проверке окажется хотя бы один лист, не удовлетворяющий требованиям настоящих ТУ, то всю партию подвергают поштучной приемке.

4.5.  Каждая партия отгружаемой продукции должна сопровождаться документом содержащим:

-  наименование или товарный знак предприятия-изготовителя;

-  наименование потребителя;

-  номер заказа;

-  номер партии;

-  условное обозначение профлиста;

-  данные о количестве и номера пакетов;

-  штамп технического контроля завода-изготовителя.

4.6.  Комплектность.

В комплект поставки должны входить: профилированные листы одного типоразмера, марки стали, виза лакокрасочного покрытия, документ на отгруженную продукцию.

5.  Методы контроля.

5.1.  Марка, свойства, толщина проката, а также качество лакокрасочного покрытия исходной заготовки должны быть удовлетворены документом о качестве предприятия-изготовителя заготовки.

5.2.  Качество поверхности металлического и лакокрасочного покрытия определяют визуально.

5.3.  Размеры профилированных листов контролируют рулеткой по ГОСТ 7502, металлической линейкой по ГОСТ 427, штангенрейсмасом по ГОСТ 164. Ширину и высоту листов измеряют на расстоянии от 300 мм, длину – по двум сторонам.

5.4.  Серповидность по ребру гофра и волнистость профлистов проверяют поверочной линейкой длиной 1 м по ГОСТ 8026 и набором щупов по ТУ 2.. Общую серповидность определяют с помощью струны, закрепленной на плоской горизонтальной поверхности, и линейки по ГОСТ 427.

5.5.  Косину резов измеряют линейкой по ГОСТ 427 и угольником по ГОСТ 3749, установленным по крайнему гофру профиля.

5.6.  За результат измерения размеров по 4,3 ~ 4,5 принимают среднее значение, полученное при трех замерах в одном сечении или по одной линии, при этом результаты каждого измерения должны находиться в пределах нормируемых допусков.

5.7.  Для контроля продольных стыков профилированных листов в соответствии с требованиями 2.5. периодически, не реже одного раза в квартал, производится контрольная сборка. Сборка должна осуществляться свободно, без дополнительных механических воздействий.

5.8.  Размеры и форму профилированных листов допускается контролировать другими средствами измерения, утвержденными в установленном порядке и обеспечивающими необходимую точность измерения.

6.  Транспортировка и хранение.

6.1.  Профлисты перевозят транспортом всех видов в соответствии с правилами перевозки и условиями погрузки и крепления грузов, действующими на транспорте данного вида.

6.2.  Пакеты при транспортировке и хранении должны быть уложены на деревянные или из другого материала подкладки одинаковой толщины не менее 50 мм, шириной не менее 150 мм и длиной больше габаритного размера пакета не менее чем на 100 мм, расположенные не реже чем через 2 м.

Пакеты при транспортировке должны быть закреплены и надежно предохранены от перемещения.

6.3.  Допускается размещение транспортируемых и хранимых пакетов в два и более яруса при условии, что масса 1 м2 всех профилей, расположенных над нижним профилем, не должна превышать 1500 кг/м2.

6.4.  Условия хранения профилированных листов при воздействии климатических факторов должны соответствовать условиям 7, хранения – условиям 3 по ГОСТ 15150.

7.  Гарантии поставщика.

7.1.  Завод-изготовитель гарантирует соответствие профилей стальных гнутых с трапециевидной формой гофра для огрождающих конструкций требованиям настоящих технических условий при соблюдении условий транспортирования и хранения, установленных настоящими техническими условиями.

Гарантийный срок устанавливается 12 месяцев с момента отгрузки продукции с завода-изготовителя.

Приложение 1.

Нормативные ссылки.

ГОСТ 380-88	Сталь углеродистая обыкновенного качества. Марки.
ГОСТ 1050-88	Прокат сортовой, калиброванный, со специальной отделкой поверхности из углерод-ой конструкционной стали. Общие технические условия.
ГОСТ 9045-80	Прокат тонколистовой холоднокатанный из низкоуглеродистой качественной стали для холодной штамповки. ТУ.
ГОСТ	Прокат листовой холоднокатанный. Сортамент.
ГОСТ	Профили стальные гнутые для строительства. ТУ.
ТУ 8	Прокат тонколистовой с алюминиевым покрытием.
ТУ 8	Прокат тонколистовой с алюминоцинковым покрытием.
ТУ	Прокат тонколистовой холоднокатанный с защитно-декоративным лакокрасочным покрытием.
ГОСТ	Сталь тонколистовая оцинкованная с непрерывных линий.
ГОСТ 2.114-95	ЕСКД. Технические условия.

Приложение 2.

Таблица 1
Обозначение профили-рованного листа	Размеры сечения, мм	Площадь сечения А, см2	Масса 1 м длины, кг	Справочная величина - момент инерции на 1 м ширины при сжатых широких полках Ix, см4	Масса 1 м2, кг	Ширина заготовки, мм
В	В1	t	n
С,55	1150	1100	0,55	11	6,0	5,4	0,8	4,3	1250
С,6	1150	1100	0,6	11	6,6	5,9		4,7	1250
С,7	1150	1100	0,7	11	7,0	6,9		5,5	1250
