гп403 Стойка двусторонняя "турник+брусья"
· настройка по высоте (два положения для турника),
· турник с наклонными ручками для подтягивания нормальным и широким хватом,
· дополнительно снабжена специальной системой для подвески тяжелого боксерского мешка (в этом случае требуется дополнительно крепление к полу шурупами через специальные отверстия),
· укомплектована втулками, на которые можно подвесить детские навесные спортивные снаряды (лестница, канат, кольца),
· конструкция брусьев включает в себя вертикальные и горизонтальные ручки, а так же подлокотники и спинку, что позволяет выполнять различные виды упражнений.
РУКОВОДСТВО по эксплуатации
Технические характеристики
· длина, см – 156
· ширина, см – 106
· высота, см – 231
· вес тренажера, кг – 28
· допустимая нагрузка – не ограничена при использовании по назначению
Комплект поставки
№ поз. | Наименование | Кол-во |
1 | Штанга нижняя | 2 |
2 | Стойка | 2 |
3 | Раскос со ступенями | 2 |
4 | Удлинитель стойки | 2 |
5 | Перемычка стоек | 1 |
6 | Ручка для отжимания | 2 |
7 | Кронштейн турника | 2 |
8 | Перекладина турника | 1 |
9 | Рым-гайка крашенная | 1 |
10 | Кронштейн брусьев | 2 |
11 | Перемычка брусьев | 1 |
12 | Держатель спинки | 1 |
13 | Ручка вертикальная | 2 |
14 | Спинка | 1 |
15 | Подлокотник | 2 |
16 | Заглушка 40х40 | 6 |
17 | Заглушка для отверстия 25 в полке | 4 |
18 | Втулка для подвесных снарядов | 3 |
19 | Клипса турника | 2 |
20 | Болт М8х90 | 4 |
21 | Болт М6х12 | 2 |
22 | Болт М6х40 | 4 |
23 | Винт М6х35 потайной | 2 |
24 | Винт М6х45 | 2 |
25 | Винт М8х45 потайной | 2 |
26 | Гайка М8 низкая | 28 |
27 | Гайка М6 | 2 |
28 | Винт М8х50 потайной | 20 |
29 | Шайба 8 увеличенная | 5 |
30 | Шайба-гровер 8 | 1 |
31 | Шайба 6 увеличенная | 4 |
32 | Шайба 12 | 24 |
33 | Шуруп-саморез 6х50 | 4 |
34 | Дюбель 10х50 | 4 |
35 | Болт М8х40 | 1 |
36 | Винт М8х40 потайной | 4 |
Внимание! В некоторых изделиях ЛЕКО крепеж и мелкие детали при упаковке укладываются внутри более крупных деталей.
СБОРКА И УСТАНОВКА
ВНИМАНИЕ! Ниже приведены рисунки, взятые из технических сборочных чертежей данного изделия. Номера позиций и их цвета соответствуют номерам и цветам в разделе «КОМПЛЕКТ ПОСТАВКИ».
Перед началом сборки проведите полную идентификацию комплектующих, разложите их в соответствии с таблицей. Для этого воспользуйтесь фотографией изделия на упаковке, рисунками и таблицей с указанием названий и количеств деталей. Идентификация деталей до сборки резко облегчит понимание рисунков и сократит время сборки.
Особенность сборки стойки состоит в том, чтобы соединить сначала все элементы с одной стороны стойки, затем - с другой. Далее соединить две половины посредством двух перемычек и турника.
Затягивайте винт М8 отверткой, придерживая гайку ключом 13 мм, но не наоборот.
Не затягивайте сразу крепеж с большим усилием, выполните протяжку после установки стойки на выбранном месте и усадки крепежа в отверстиях.
Рис.1. Вид справа.
Гарантии изготовителя
Гарантийный срок - 3 года со дня продажи.

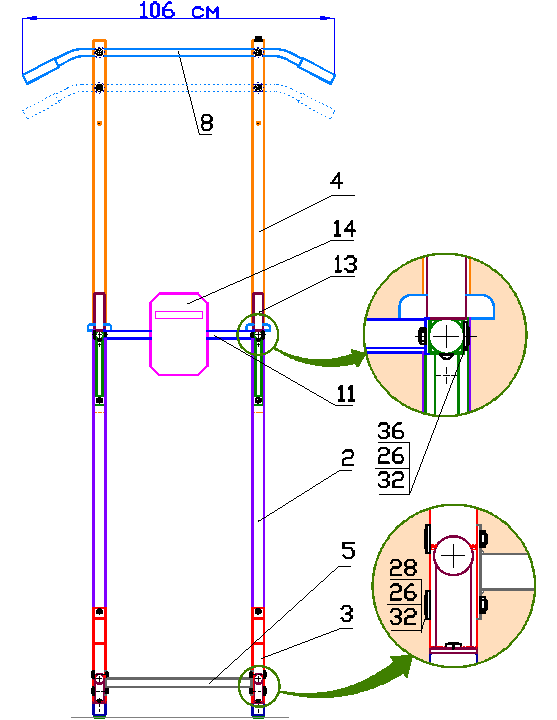

Рис.2. Вид спереди.
|
