Испытательные камеры JeioTech (Корея): новые по цене б/у!

Рис.1. Внешний вид испытательных камер	Рис.2. Конструкция испытательной камеры



Южнокорейская компания JeioTech известна на рынке с 1998 года. Ее испытательные камеры, отвечая самым высоким требованиям качества (имеют сертификаты ISO9002 и KSA 9002), отличаются от близких европейских и японских аналогов приятно низкими ценами. Например, цена наиболее популярной 180-литровой термокамеры в базовой комплектации составляет немногим более 12000 евро.

JeioTech выпускает шесть разновидностей камер с объемом от 01.01.01 л.

1)  Камеры тепла-холода стандартного объема 180 … 1000 л, тип TC. Их базовый температурный диапазон: -40 … +150 0С, но возможно расширение диапазона нижних температур до -60 и даже до -70 0С.

2)  Камеры климатические (тепло, холод, влажность) стандартного объема 180 … 1000 л основные, тип TH-G. Их температурный диапазон: -40 … +150 0С, а максимальный диапазон влажности достигает 20 – 95% при температурахС.

3)  Камеры климатические (тепло, холод, влажность) стандартного объема 180 … 1000 л, обеспечивающие расширенный диапазон управления температурой и влажностью, тип TH-I. Их температурный диапазон: -40 … +150 0С, а максимальный диапазон влажности достигает 20 – 98% при температурахС.

4)  Камеры климатические (тепло, холод, влажность) стандартного объема 180 … 1000 л с расширенным диапазоном низких температур, тип TH-GU. Их температурный диапазон: -70 … +150 0С, а максимальный диапазон влажности достигает 20 – 95% при температурахС.

5)  Камеры климатические (тепло, холод, влажность) малого объема: 25, 65, 100 л, тип TH-ME. Их температурный диапазон: -20 … +120 0С, а максимальный диапазон влажности достигает 30 – 95%.

6)  Камеры климатические (только тепло и влажность) малого объема: 25, 65, 100 л, тип TH-PE. Их температурный диапазон: 0 … +120 0С, а максимальный диапазон влажности достигает 30 – 95%.

Конструкция

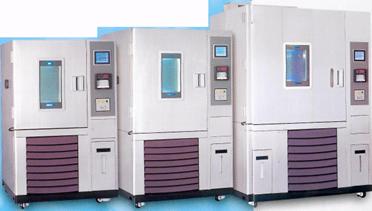

Внешний вид стандартной камеры показан на рис. 1,

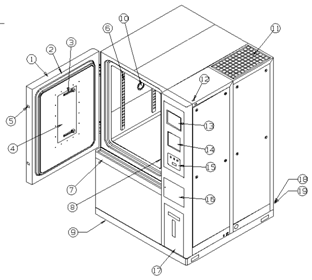

а ее конструкция (на примере камеры типа TC) – на рис. 2.

Она оснащена следующими элементами:

1) Дверь, как и корпус, облицована нержавеющей сталью изнутри и снаружи.

2) Изоляция по контуру двери. Первый слой вспененной силиконовой резины исключает протекание воздуха внутрь камеры, а второй слой изолирует рабочее пространство.

3) Лампы освещения. Две лампы установлены на двери.

4) Окно для обзора. Позволяет отчетливо видеть образец. Защищено от обледенения.

5) Дверной замок. Фиксирует дверь очень плотно.

6) Полкодержатель. 15 позиций установки полок. В комплект поставки входит одна полка в виде стальной рамы с проволочной сеткой.

7) Желоб для стока воды.

8) Дверной ограничитель. Тормозит поток горячего или холодного воздуха при открывании двери, защищая пользователя.

9) Основание.

10) Отверстие для кабеля 50 мм. Для прокладки кабеля к образцу.

11) Вентиляция. Для отвода тепла от охладителя

12) Порт для связи с компьютером (в базовый комплект не входит). Для дистанционного управления от компьютера.

13) Контроллер управления с дисплеем. Для управления с передней панели камеры

14) Регистратор (в базовый комплект не входит)

15) Отсек питания и индикации (см. рис. 3)

HOUR METER: счетчик времени работы

SIGHT LAMP: выключатель ламп освещения

WINDOW CLEAN: выключатель подогрева окна.

REF. S/W: выключатель охладителя

16) Выключатель сети питания. Имеет автозащиту от короткого замыкания

Рис.3. Панель отсека питания

17) Резервуар для воды. Представляет собой выдвижной контейнер

18) Шнур питания.

19) Дренаж. Когда температура в камере падает ниже 00С или поднимается выше 1000С вода сливается автоматически.

По отдельному заказу можно оснастить камеры следующими опциями:

1)  Матричный регистратор на 6 точек

2)  Самописец на 2 пера

3)  Программируемый контроллер

4)  Компьютерный интерфейс (RS-232, Кабель 5 м или RS485 – обслуживание до 16 камер)

5)  Внутренняя дверь (стекло с отверстиями для рук) показана на рис. 4.

6)  Проволочная полка

7)  Перфорированная полка (диам. 20 мм)

8)  Кабельный порт (диам. 50 мм или 80 мм)

9)  Подключение к водопроводу

10)  Аппарат для очистки воды

11)  Резервуар для воды

12)  Датчик температуры

Рис.4. Внутренняя дверь



Параметры камер

1. Камеры тепла-холода стандартного объема (Таблица 1.)

TC	TC -180	TC-300	TC-408	TC-800	TC–1000
Объем	180 л	300 л	408 л	800 л	1000 л
Система управления	BDBC² (Сбалансированное осушение и управление подогревом)
Контроллер	15см черно-белый экран, управление прикосновением, контроллер с фиксированными командами
Температура	Диапазон	- 40 … +150 0С
Погрешность	±0.3 0С
Нестабильность	±0.3 0С
Время	Нагрев	50 мин (-40 0С → 120 0С)	60 мин (-40 0С → 120 0С)
Охлаждение	60 мин (20 0С → -40 0С)
Охлаждение	Система	Механическая одноуровневая охлаждающая система (воздушный конденсор)
Хладагент	R-404A (без CFC)
Мощность	1500 Вт	3000 Вт
Нагреватель	Материал	Из сплава инколой
Лампа	2000 Вт	3000 Вт
Датчик	температуры	Pt 100
Обдув	Вентилятор (90Вт)	3 комплекта
Материалы	Внутри	Пластина из нержавеющей стали (2B-полировка)
Снаружи	Пластина из нержавеющей стали
Изоляция	Полиуретан (100 мм)
Дверь	Внутри стекловата
Контейнер для воды	15 л (съемного типа)	15 л ×2 шт. (съемного типа)
Компьютерный интерфейс	RS232 или RS 485 (опция)
Устройства безопасности	- тревожный выключатель перегрева, отсутствия воды, электроутечки, перегрузки по току, открытой двери; - фиксатор двери
Размеры (Шир.×Гл.×В, мм)	Внутри	500×630×600	600×630×800	600×850×800	1000×800×1000	1000×1000×1000
Снаружи	1025×1035×1530	1120×1070×1730	1120×1240×1730	1570×1245×2060	1570×1445×2060
Параметры сети питания	AC 220В, 50Hz (по заказу : 220В AC, 60Hz / 380В AC, 60/50Hz)
Токи потребл.	220В 1ф	23.0 A	39.0 A
220В 3ф	13.3 A	22.5 A
380В 3ф	7.7 A	13.0 A

2.  Камеры климатические (тепло, холод, влажность) стандартного объема. (Таблица 2.)

TH-G	TH-G-180	TH-G-300	TH-G-408	TH-G-800	TH-G–1000
Объем	180 л	300 л	408 л	800 л	1000 л
Система управления	BDBC² (Сбалансированное осушение и управление подогревом)
Контроллер	15см черно-белый экран, управление прикосновением, контроллер с фиксированными командами
Темпера-тура	Диапазон	- 40℃ … +150℃
Погрешность	±0.3℃
Нестабиль-ность	±0.3℃
Относи-тельная влажность	Диапазон	35 … 80% при 100С; 30 … 95% при 200С; 20 … 95% при 30-850С; 80% при 950С;
Погрешность	±2%
Нестабильность	±2%
Время	Нагрев	50 мин (-40℃ → 120℃)	60 мин (-40℃ → 120℃)
Охлаждение	60 мин (20℃ → -40℃)
Охлаждение	Система	Механическая одноуровневая охлаждающая система (воздушный конденсор)
Хладагент	R-404A (без CFC)
Мощность	1500 Вт	3000 Вт
Охладитель	пластинчатый теплообменник
Нагрева-тель	Материал	Из сплава инколой
Лампа	2000 Вт	3000 Вт
Лампа влажн.	1500 Вт	2000 Вт
Датчик	температуры	Pt 100
Влажности	Электронный датчик
Обдув	вентилятор 90 Вт	4 комплекта
Материалы	Внутри	Пластина из нержавеющей стали, полировка
Снаружи	Пластина из нержавеющей стали
Изоляция	Полиуретан (100 мм)
Дверь	Внутри стекловата
Рабочие условия	3℃ … 35℃, 85% отн. влаж., атмосфера не вызывающая коррозии
Резервуар для воды	15 л (съемного типа)	15 л ×2 шт. (съемного типа)
Качество воды	pH6,2 - 7,2 проводимость не более 20 мкС/см
Компьютерный интерфейс	RS232 или RS 485 (опция)
Устройства безопасности	- тревожный выключатель перегрева, отсутствия воды, электроутечки, перегрузки по току, открытой двери;
- фиксатор двери
Размеры	Внутри	500×630×600	600×630×800	600×850×800	1000×800×1000	1000×1000×1000
(Шир.×Гл.×В, мм)	Снаружи	1025×1035×1530	1120×1070×1730	1120×1240×1730	1570×1245×2060	1570×1445×2060
Параметры сети питания	AC 220В, 50Hz (по заказу : 220В AC, 60Hz / 380В AC, 60/50Hz)
Токи потребл.	220В 1ф	23.0 A	39.0 A
220В 3ф	13.3 A	22.5 A
380В 3ф	7.7 A	13.0 A

3.  Камеры климатические (тепло, холод, влажность) стандартного объема,
